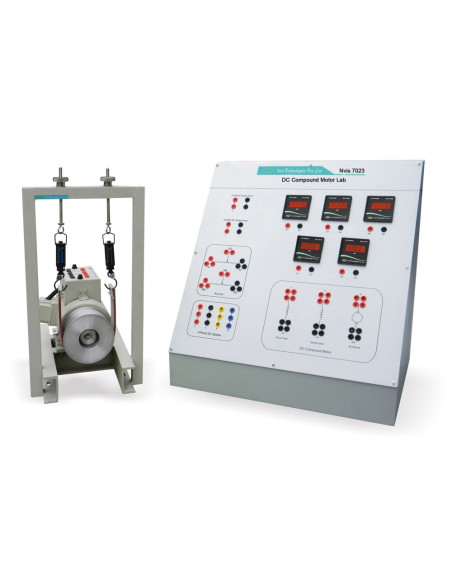

Nvis 7023 Laboratório Motorizado Composto DC

Reference: Nvis7023

Condition: New

O Nvis 7023 DC Compound Motor Lab é um sistema exclusivo de treinamento projetado para laboratórios elétricos para demonstrar o desempenho do motor composto DC. Este produto inclui vários experimentos, como teste sem carga, teste de carga e características de desempenho do motor composto DC. O sistema de treinamento inclui terminais para partidas de 4 pontos e reostato para que estes possam ser conectados externamente ao painel de controle.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Geral
Especificações
Lista de Experiências
Data sheet
Download

Categoria	Laboratórios

Nvis7023 Download (571.57k)

- Máquina com arranjo de carregamento mecânico
- Fornecido com tacômetro digital
- Máquina com isolamento classe “B”
- Base / Canal de Serviço Pesado
- Terminais fornecidos para uso externo opcional
- Tambor de freio / polia com facilidade de supressão de calor
- Projetado considerando todos os padrões de segurança
- Representação diagramática para a facilidade de conexões
- Design Exclusivo e Compacto
- Tutorial de produto on-line

- Machines Specifications:
- DC Machine (1 no.):
         -- Type: Compound
         -- Rating: 1 HP (Also available with 2 HP & 3 HP)
         -- Voltage Rating: 220 V ±10 %
         -- Speed: 1500 RPM ±5 %
         -- Insulation: Class ‘B’
- Loading Arrangement: Mechanical
- Brake Drum / Pulley: Aluminum Casted
- Digital Meters used:
         -- DC Voltmeter: 300 V (2 nos.)
         -- DC Ammeter: 5 A (3 nos.)
         -- Digital Tachometer: 20,000 RPM
- Optional:
         -- DC Power Supply Nvis 725 / Nvis 725A (for machines rated upto 2 HP / 3 HP respectively)
         -- 4 Point Starter

- Estudo e verificação das características de carga do motor composto de derivação DC de curto
- Estudo e verificação das características de carga do motor de compósito DC de derivação longa
