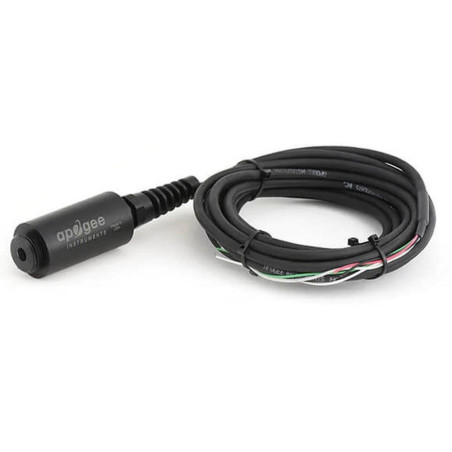

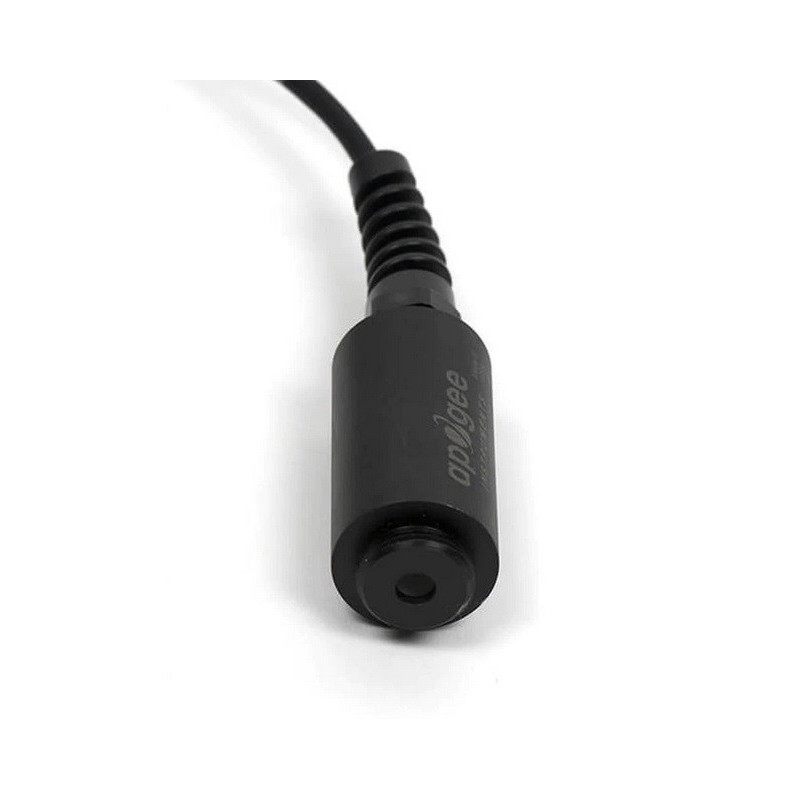

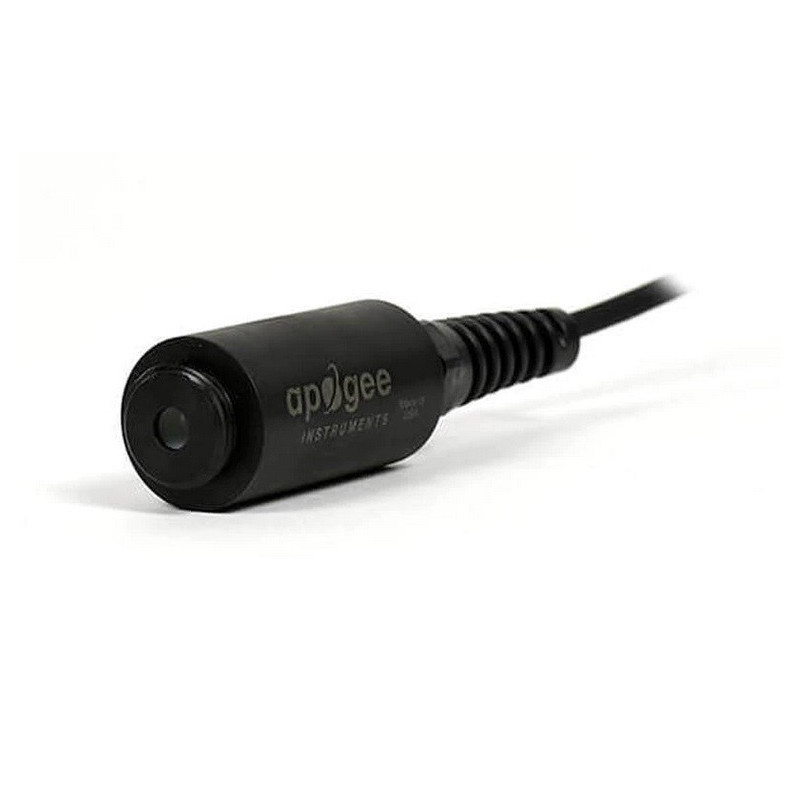

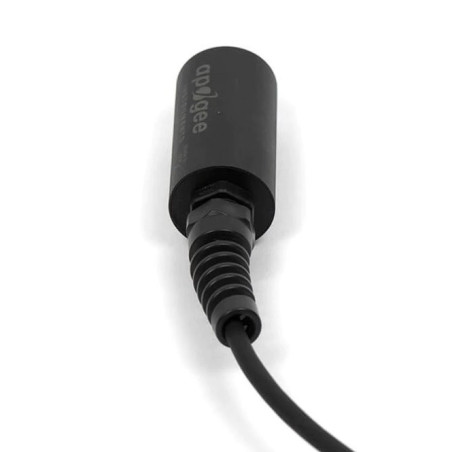

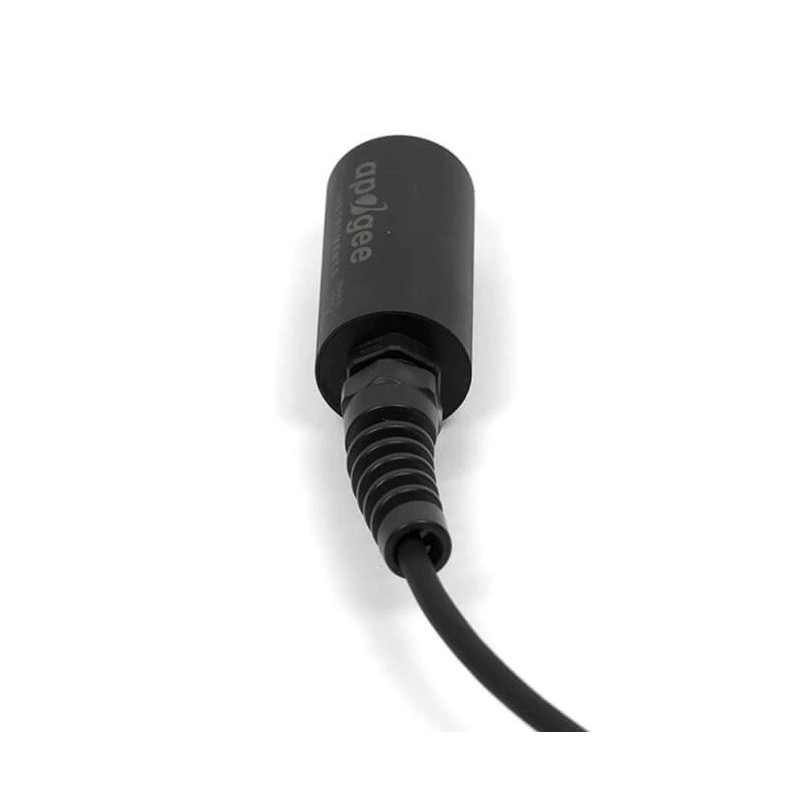

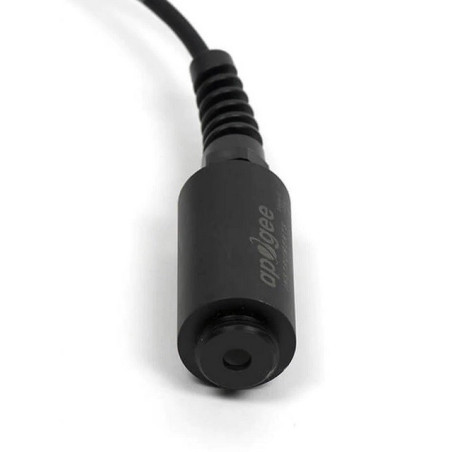

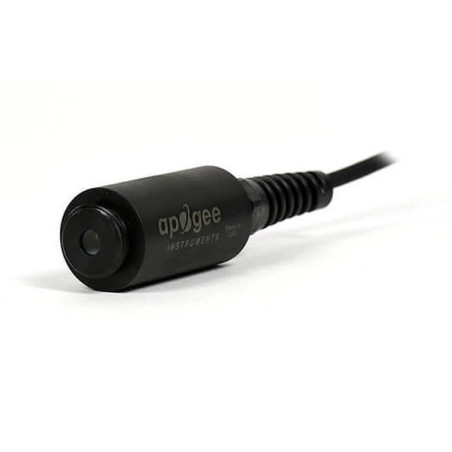

SO-110 Sensor de Oxigênio de referência do Termistor para solo

O SO-110 tem um tempo de resposta padrão de 60 segundos.
Ele é projetado para uso em aplicações de solo e possui terminação de cabo de alta qualidade em cabos pigtail pré-estanhados para fácil conexão com dataloggers e controladores.
Inclui um sensor de temperatura termistor para corrigir as mudanças de temperatura e um aquecedor instável para elevar a temperatura da membrana aproximadamente dois graus acima da temperatura ambiente para evitar que ocorra condensação na membrana de Teflon e bloquear o caminho de difusão do sensor.
As aplicações típicas incluem medição de O2 em experimentos de laboratório, monitoramento de O2 gasoso em ambientes internos para controle de clima, monitoramento do potencial redox em solos, monitoramento dos níveis de O2 em pilhas de composto e navegações de minas e determinação de taxas de respiração por medição do consumo de O2 em câmaras ou medição de gradientes de O2 em solo / meios porosos.

Faixa de medição: 0 a 100% O₂

Sensibilidade (ao nível do mar, 101,3 kPa): 52-58 mV em 21% O₂, 2,6 mV por% O₂, 26 µV por 0,01% O₂

Saída a 0% O2: 5% da saída a 20,95% O₂ ou 2,5 ± 1 mV

Tempo de resposta (tempo necessário para ler 90% da resposta saturada): 60 s

Repetibilidade da medição: menos de 0,1% da saída de mV a 20,95% O₂

Não linearidade: menos de 1%

Redução de sinal por ano: 1 mV por ano

Taxa de consumo de oxigênio: 0,1 µmol O₂ por dia a 20,95% O₂ e 23 C

Ambiente Operacional: -20 a 60 C, 0 a 100% de umidade relativa (sem condensação); 60 a 140 kPa

Requisito de tensão de entrada: 12 V DC contínuo (para aquecedor), excitação 2,5 V DC (para termistor)

Drenagem de corrente do aquecedor: 6,2 mA (requisito de energia de 74 mW quando alimentado com fonte de 12 V CC)

Dreno de corrente do termistor: 0,1 mA DC a 70 C (máximo, assumindo excitação de entrada de 2,5 V DC)

Dimensões: 32 mm de diâmetro, 68 mm de comprimento

Massa: 175 g (com 5 m de fio de chumbo)

Cabo: 5 m de seis condutores, blindado, fio de par trançado

Garantia: 4 anos contra defeitos de materiais e mão de obra

Amplificador de ganho USEA x100 para saída amplificada em volts para gravadores.
