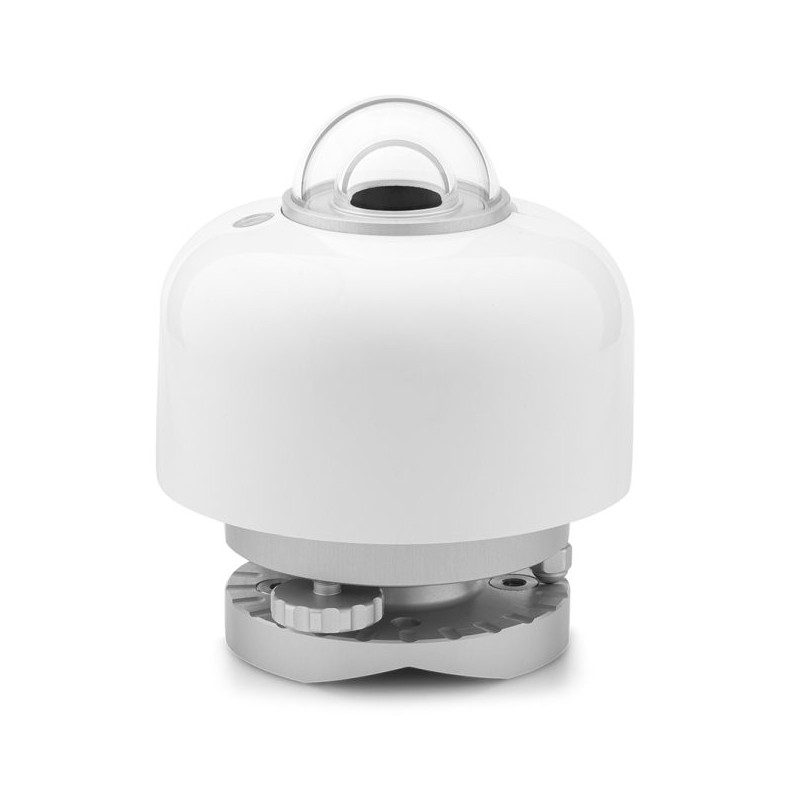

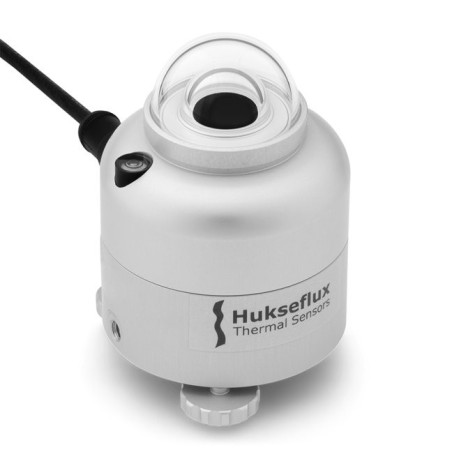

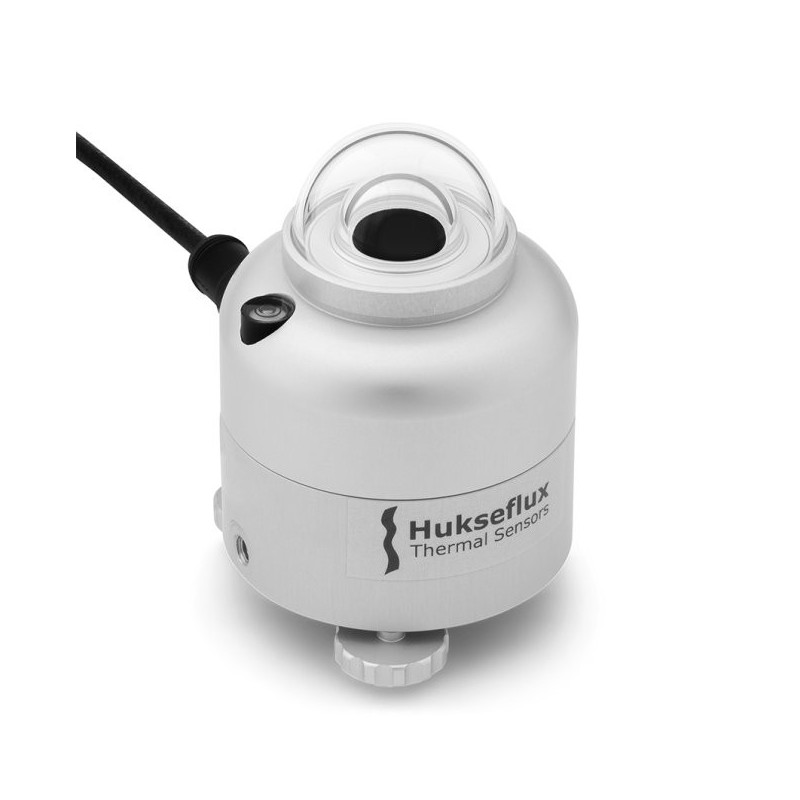

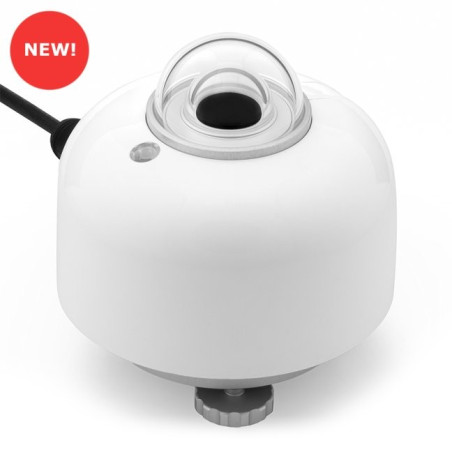

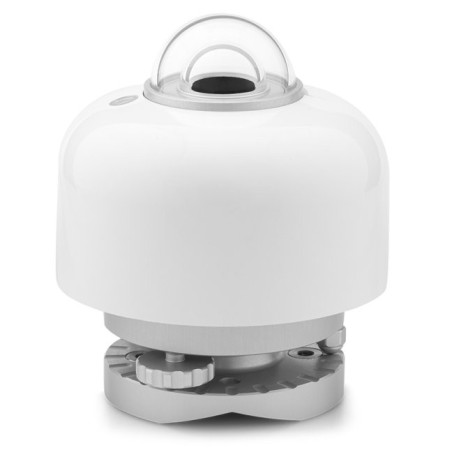

Piranómetro Industrial SR200-D1 con Sensor de Radiación Solar Clase A

Referencia: SR200-D1

Condición: Nuevo

◆ Hukseflux presenta el SR200-D1, un piranómetro de clase A de grado industrial diseñado para la medida precisa de la radiación solar.

◆ Diseñado para cumplir con la norma IEC 61724-1 Clase A, este dispositivo totalmente digital ofrece una fiabilidad y precisión excepcionales, protección contra sobretensiones integrada y está optimizado para el monitoreo del rendimiento de sistemas fotovoltaicos en condiciones extremas.

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

GENERAL
ESPECIFICACIONES
MODELOS
Ficha técnica
Descargar

El Sensor mide:	Luz Solar W/m2
Comunicación	RS485

SR200-D1 Software Descargar (644.47k)

SR200-D1 Data Sheet Descargar (498.69k)

SR200-D1 Manual Descargar (3.59M)

SR200-D1 Register List Descargar (296.79k)

Piranómetro de Clase A Industrial

Hukseflux presenta el monitoreo de radiación solar de “grado industrial”. El piranómetro digital de Clase A modelo SR200-D1 está diseñado para medir la radiación solar con la máxima fiabilidad y precisión de medición.

► Diseñado para el monitoreo de rendimiento de sistemas fotovoltaicos conforme a IEC 61724-1 Clase A
► Protección contra sobretensiones integrada, diseñada para soportar las condiciones extremas encontradas en plantas de energía fotovoltaica, actualizable a 4 kV con el dispositivo de Protección contra Sobretensiones SPD01 opcional
► Cumple con IEC 61326-1 “Equipos industriales” – calificado para Entornos Electromagnéticos Industriales
► Permite a los diseñadores de sistemas cumplir con las regulaciones de seguridad locales
► Diseñado para minimizar los costos de integración
► Soportado por una organización de calibración mundial para el menor costo total de propiedad

SR200-D1: grado industrial, alta precisión y fiabilidad

El SR200-D1 puede parecerse a su predecesor, pero en muchos aspectos es un instrumento completamente nuevo. Hemos mejorado las capacidades de medición del modelo anterior de piranómetro SR20 y adaptado el piranómetro SR200-D1 a sus aplicaciones más comunes en sistemas de monitoreo de rendimiento de sistemas fotovoltaicos y estaciones meteorológicas.

El SR200-D1 cumple con los requisitos de inmunidad, emisión, eléctrica, ambiental y de seguridad de grado industrial para su uso en estos entornos exteriores e industriales, mejorando en gran medida la fiabilidad de la medición. La facilidad de operación se mejora aún más a través de una funcionalidad y diagnósticos extendidos.

Monitoreo del rendimiento de sistemas fotovoltaicos: Cumplimiento con IEC 61724-1 Clase A

El SR200-D1 cumple con los requisitos de la IEC para el monitoreo de rendimiento de sistemas fotovoltaicos "Clase A" en climas donde el rocío y la escarcha no son un problema. Si necesita un piranómetro que cumpla con todas las ubicaciones y condiciones climáticas, considere el piranómetro SR300-D1.

Inmunidad a altos voltajes y corrientes - sobretensiones

El SR200-D1 ha sido probado y clasificado para entornos industriales según IEC 61326-1 e IEC 61000-6-2. Al diseñar un sistema de medición, los usuarios de piranómetros pueden alcanzar varios niveles de inmunidad.

Con el Dispositivo de Protección contra Sobretensiones SPD01 opcional, esta inmunidad puede aumentarse hasta 4 kV. Un solo SPD01 puede proteger hasta 3 piranómetros. También se puede usar un SPD de terceros con especificaciones similares.

Para alcanzar el nivel de inmunidad requerido para una instalación dada, se deben incluir algunos componentes generales del sistema, tales como:

sistema de protección contra rayos
red de puesta a tierra y conexión a tierra
protección contra sobretensiones externa además de la protección nativa a bordo del sensor

Seguridad eléctrica en el lugar de trabajo

Una planta de energía fotovoltaica es un entorno de trabajo potencialmente peligroso. Para cumplir con las regulaciones de seguridad, el SR200-D1 cuenta con un terminal de conexión a tierra dedicado para la conexión a tierra protectora. Cuando el piranómetro está aislado de la plataforma de montaje, debe estar correctamente conectado a tierra a través de este terminal. El SR200-D1 permite a los diseñadores de sistemas cumplir con las normativas de seguridad. Estas a menudo se basan en normas de seguridad eléctrica de la UE y EE. UU., tales como:

EN-50110 Operación de Instalaciones Eléctricas
NFPA 70 Código Eléctrico Nacional (NEC)

Especificación	Detalles
El Sensor mide	Radiación solar hemisférica
Clasificación ISO 9060:2018	Piranómetro de clase A espectralmente plano
Cumplimiento IEC 61724-1:2021	Cumple con los requisitos del sistema de monitoreo PV Clase A
Protector de cúpula	Incluido (modelo DP01)
Diagnósticos del instrumento	Humedad interna
Certificado de calibración	Incluido (contenido limitado según ISO/IEC 17025, sección 7.8.1.3)
Prueba de respuesta de temperatura de cada instrumento individual	Informe incluido
Respuesta de temperatura	< ± 0.4 % (-30 a +50 °C)
Prueba de respuesta direccional de cada instrumento individual	Informe incluido hasta 95°
Longitud del cable estándar (no incluido)	3 m
Inmunidad EMC y Sobretensiones	Clasificación del equipo: Equipo industrial Inmunidad a sobretensiones: Nivel 2, nivel de prueba 1 kV Con SPD01 opcional: Nivel 4, nivel de prueba 4 kV
Seguridad eléctrica en el lugar de trabajo	Cumplimiento de seguridad: Directiva de baja tensión de la UE (2014/35/EU) / Código Eléctrico Nacional de EE. UU. (NFPA70) Terminal de conexión a tierra: Incluido en el instrumento
Comunicación digital	Protocolo de comunicación: Modbus RTU Voltaje de aislamiento RS-485: 1.5 kV Interfaz de hardware

Comparación de Piranómetros

Especificación	SR300-D1	SR200-D1	SR100-D1
Clasificación ISO 9060:2018	Clase A de espectro plano	Clase A de espectro plano	Clase B de espectro plano
Cumplimiento de IEC 61724-1:2021 para medición de irradiación solar	Cumple con los requisitos de Clase A	Cumple con los requisitos de Clase A	Cumple con los requisitos de Clase B
Mitigación de rocío y escarcha	Incluye calefacción	No incluido	No incluido
Cumplimiento de IEC 61724-1:2021 para medición de inclinación	Cumple con los requisitos de Clase A	No incluido	No incluido
Precisión de medición para sumas diarias	2.3%	2.4%	4.6%
Medición de humedad interna	Sí	Sí	Sí
