VWIE-RST extensometro inline de fio vibrante

Visao geral

O Vibrating Wire Inline Extensometer e utilizado para determinar a estabilidade e o comportamento do movimento de solos, rochas e estruturas de betao dentro de um furo a profundidades ou cotas desejadas relativamente a um ponto de referencia. A sua principal vantagem face aos extensometros multiponto convencionais e que nao possui uma cabeca eletrica saliente do furo.

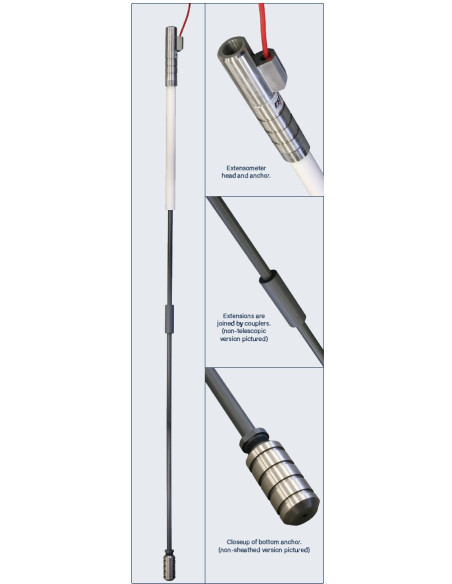

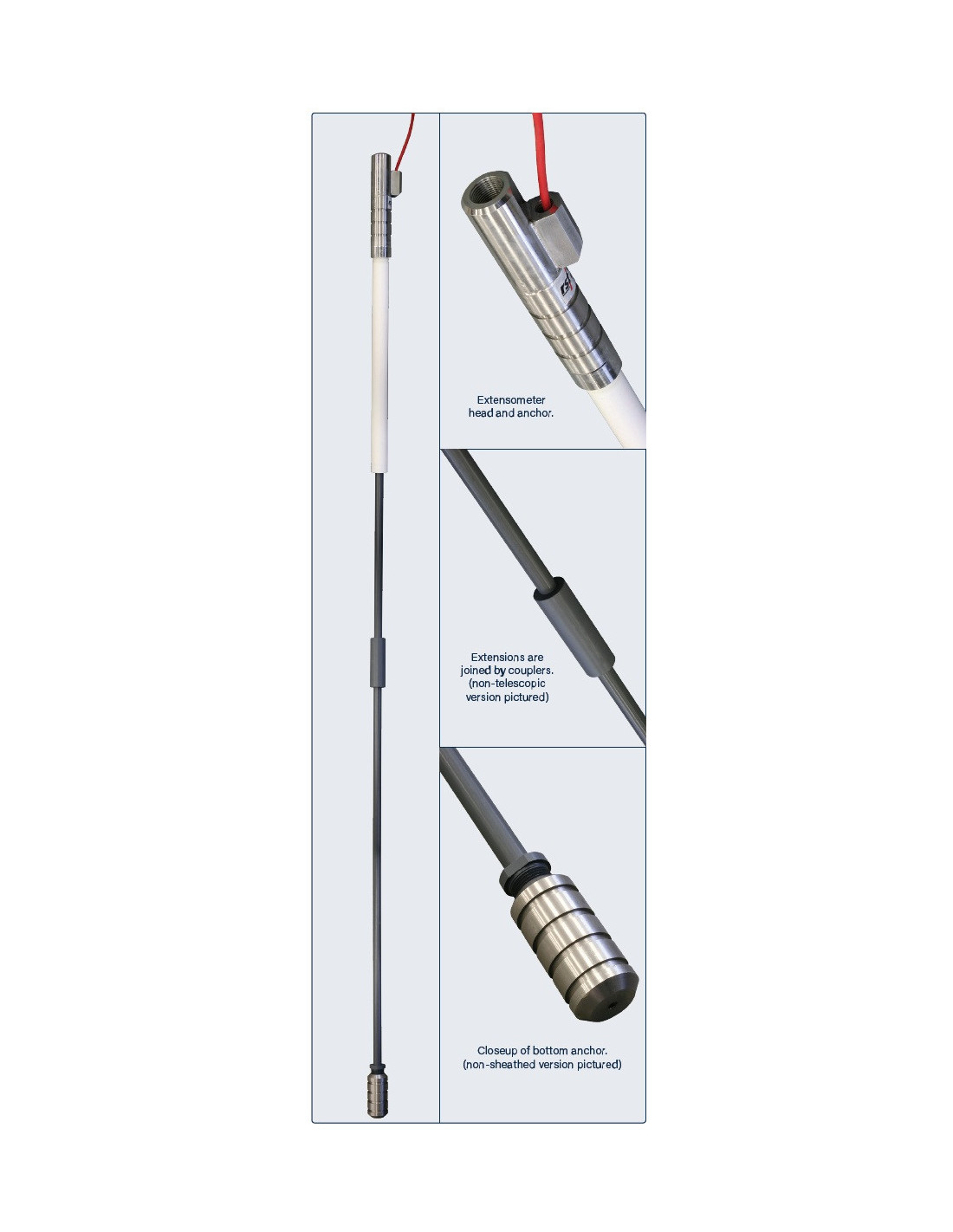

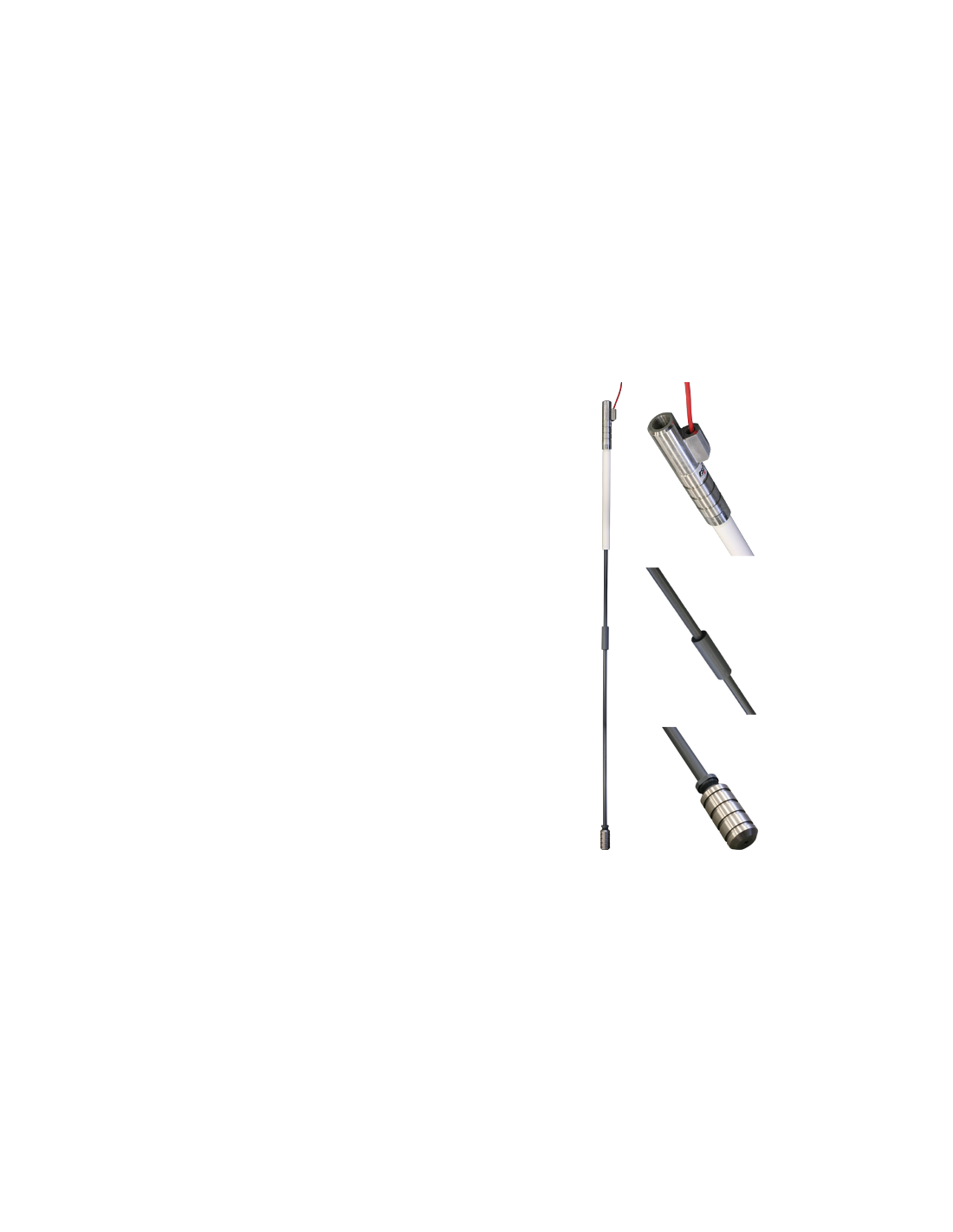

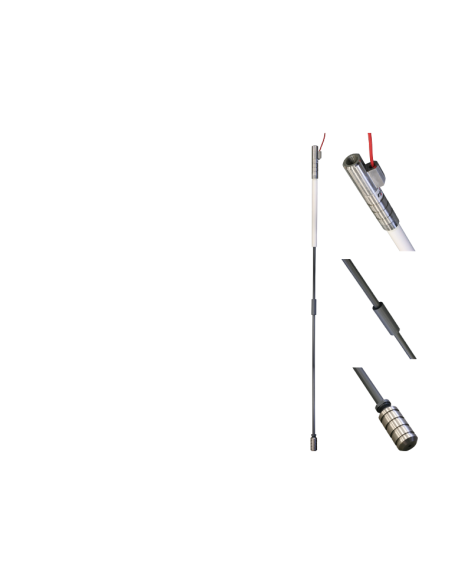

O sistema fica ao nivel do colo do furo ou da superficie do terreno e mede movimentos em varias profundidades relativamente a um ponto de referencia definido. Todos os transdutores de deslocamento ficam alojados em conjuntos selados de cabeca e ancoragem instalados no interior do furo, separados por kits de extensao de comprimentos variaveis conforme as profundidades de medicao pretendidas.

Arquitetura e funcionamento

As secoes de extensao utilizam hastes rigidas de aco inoxidavel de 3/8 de polegada protegidas por uma bainha de PVC SCH40 de 1/2 polegada. O maior diametro da haste, comparado com as hastes de 1/4 de polegada tipicas dos MPBX convencionais, proporciona maior precisao na medicao de movimentos de extensao e compressao.

Como todos os transdutores de deslocamento sao instalados em serie, a faixa total de medicao do extensometro corresponde a soma das faixas individuais dos transdutores. Isto permite medir deslocamentos significativamente maiores do que com um MPBX convencional usando transdutores de gama padrao e custo inferior.

Vantagens operacionais

• Instalacao ao nivel da superficie, sem cabeca eletrica saliente.
• Pode ser utilizado como sistema de medicao simples ou multiponto.
• Adequado para pequenos e grandes movimentos de extensao e compressao.
• Pode ser instalado em furos de menor diametro do que um MPBX convencional.
• Haste interior rigida de aco inoxidavel de 3/8 de polegada melhora a precisao da medicao.

Aplicacoes

Destina-se a infraestrutura civil, energia, mineracao de superficie, mineracao subterranea e outros projetos de monitorizacao geotecnica onde seja necessario acompanhar deformacoes internas sem hardware saliente a superficie.
