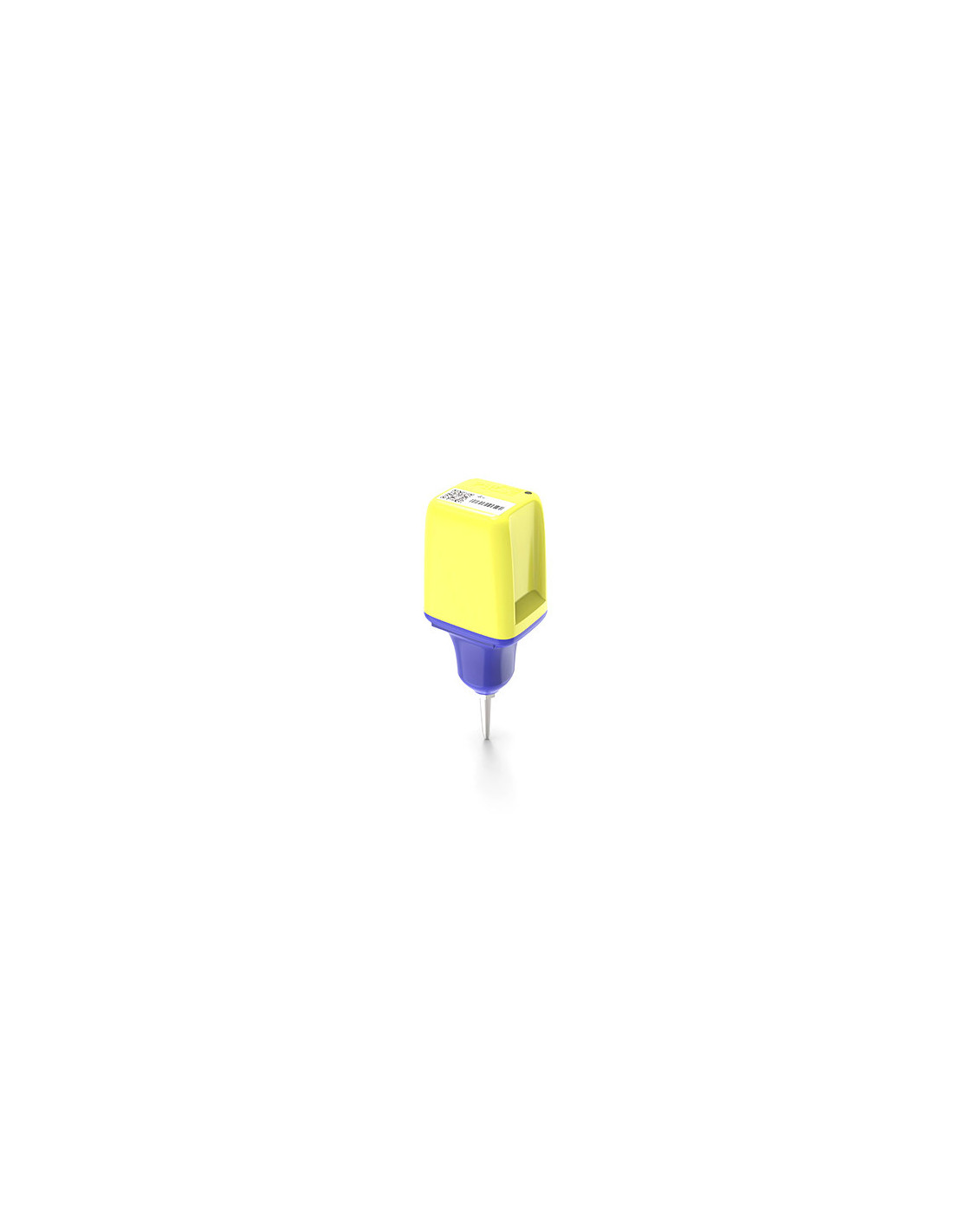

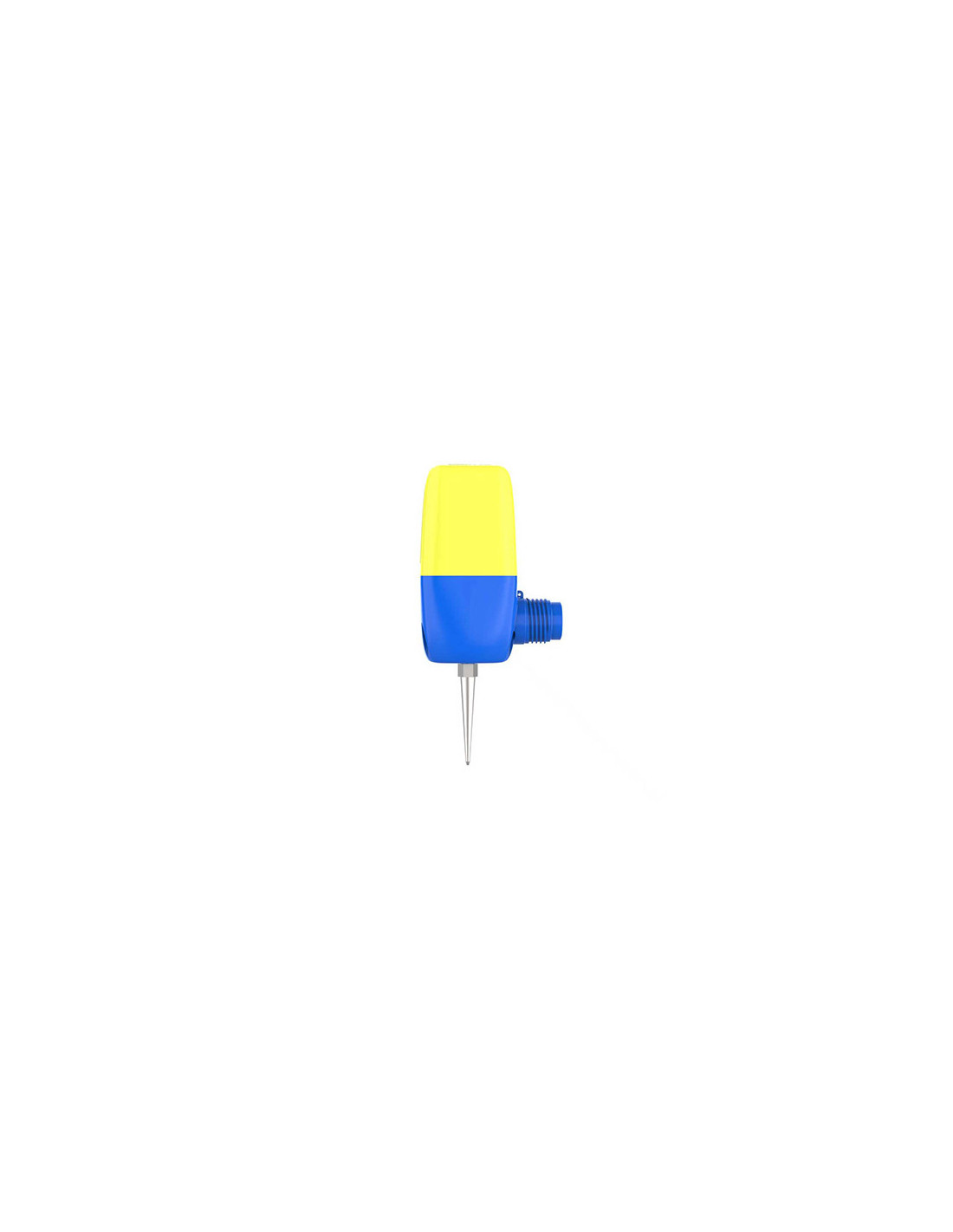

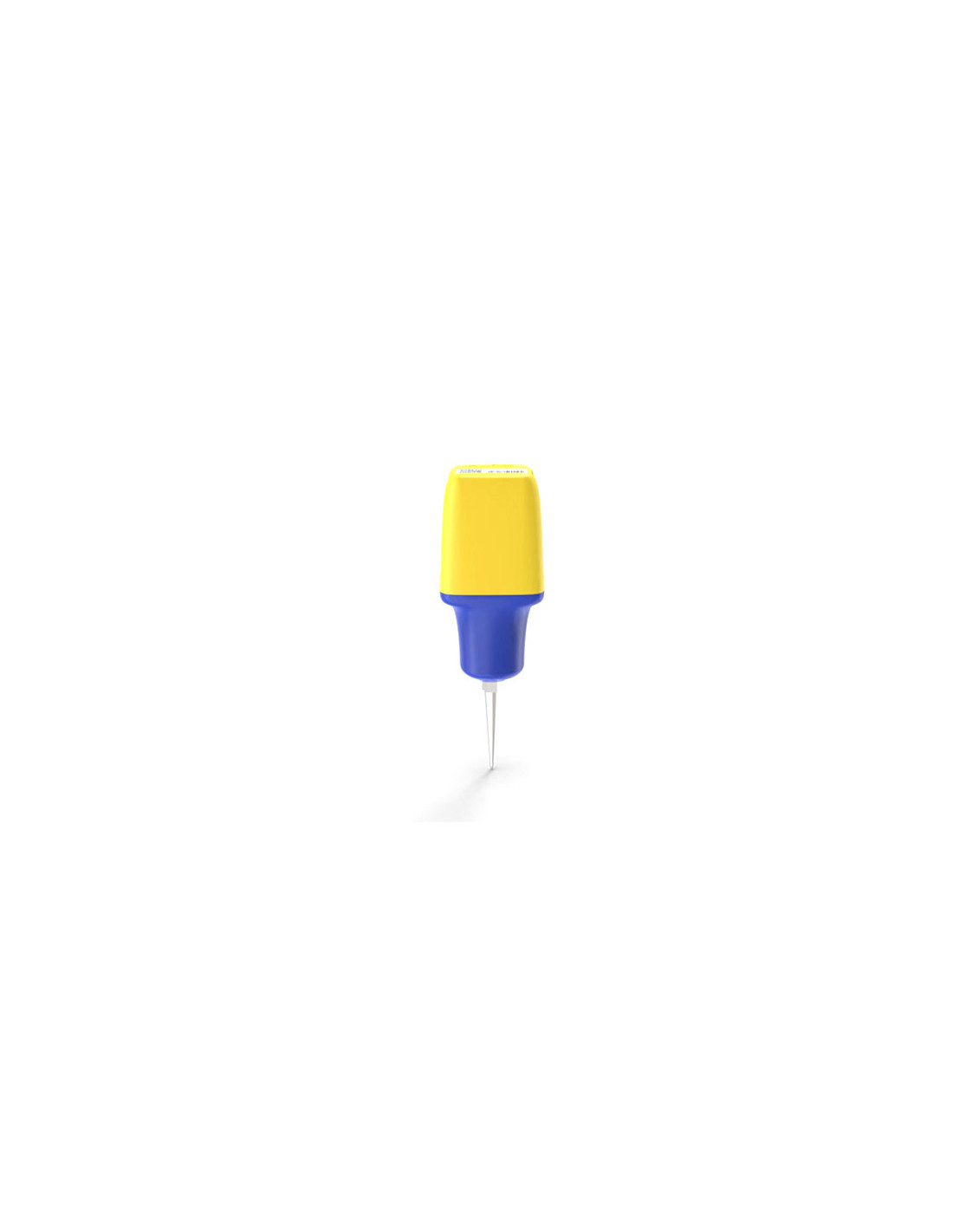

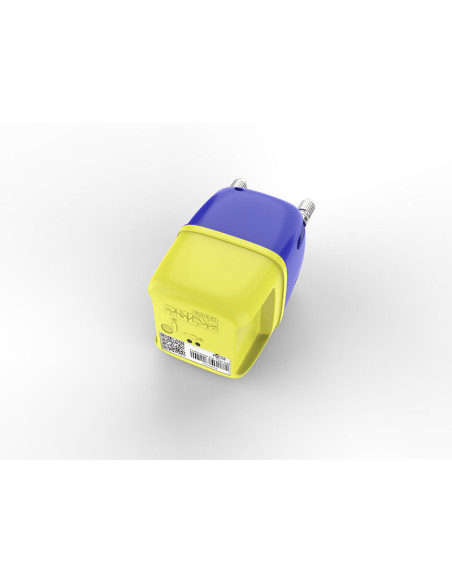

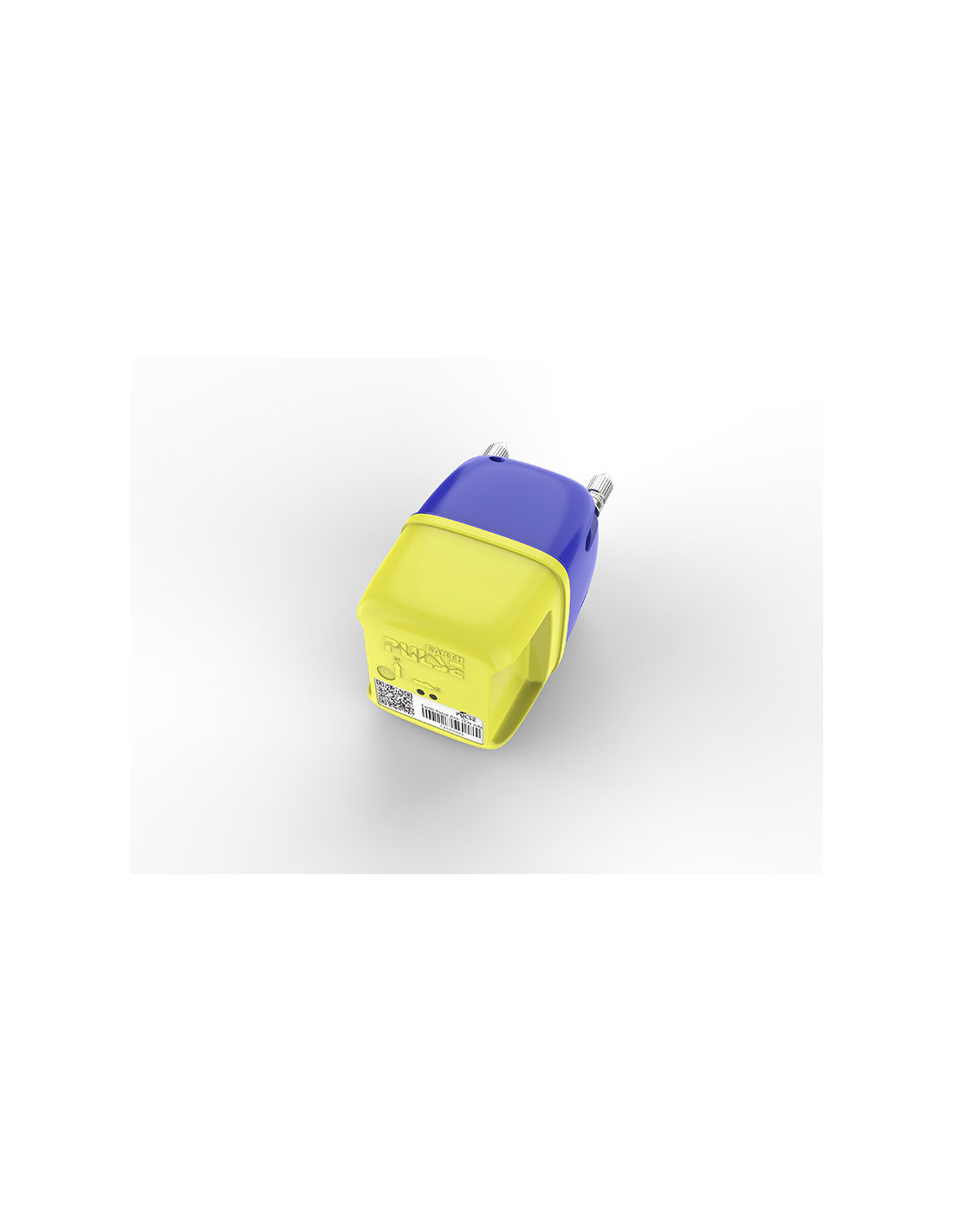

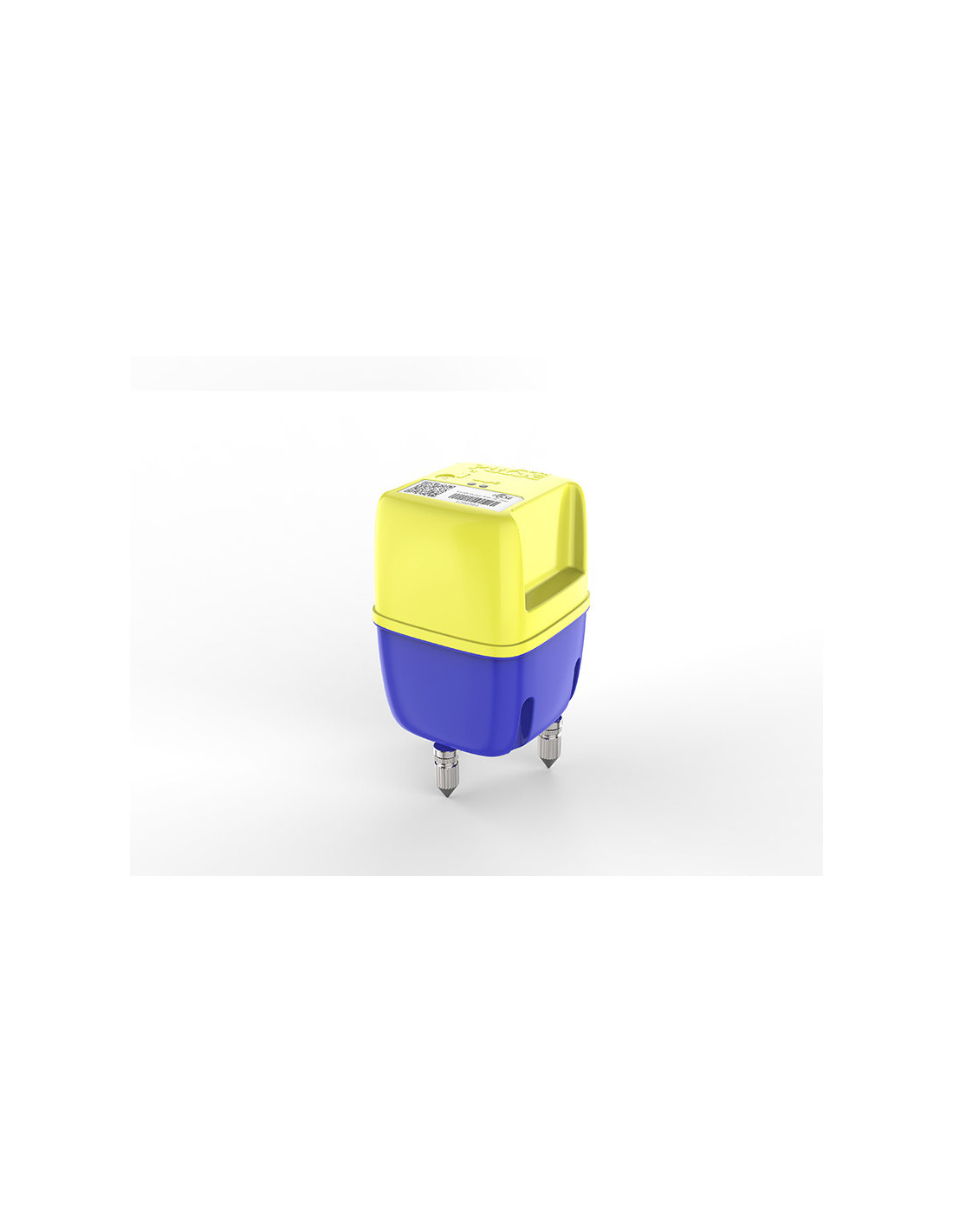

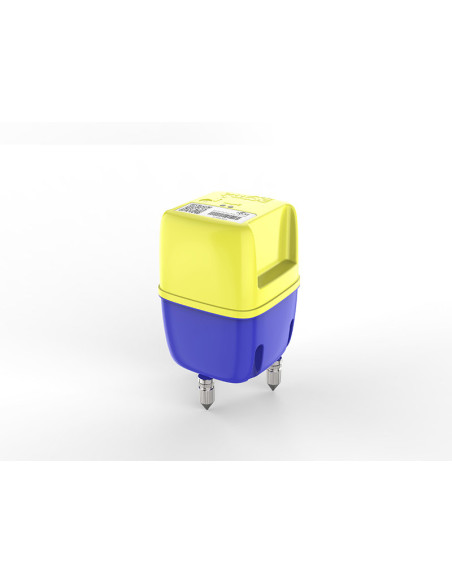

Ant-3C-5Hz sismometro nodal inteligente de 3 componentes GEOANT

Name: Ant-3C-5Hz sismometro nodal inteligente de 3 componentes GEOANT
Brand: GEOANT
SKU: Ant-3C-5Hz

Referencia: Ant-3C-5Hz - Marca: GEOANT

Sismometro nodal de 3 componentes com conectividade 4G, sincronizacao GNSS e geofono de 5 Hz para aquisicao sismica de alta precisao em terrenos exigentes.

A arquitetura integrada, a longa autonomia e a comunicacao em tempo real permitem implantacoes automatizadas sem contatos externos.

Pedir Orçamento

Geral
Especificacoes

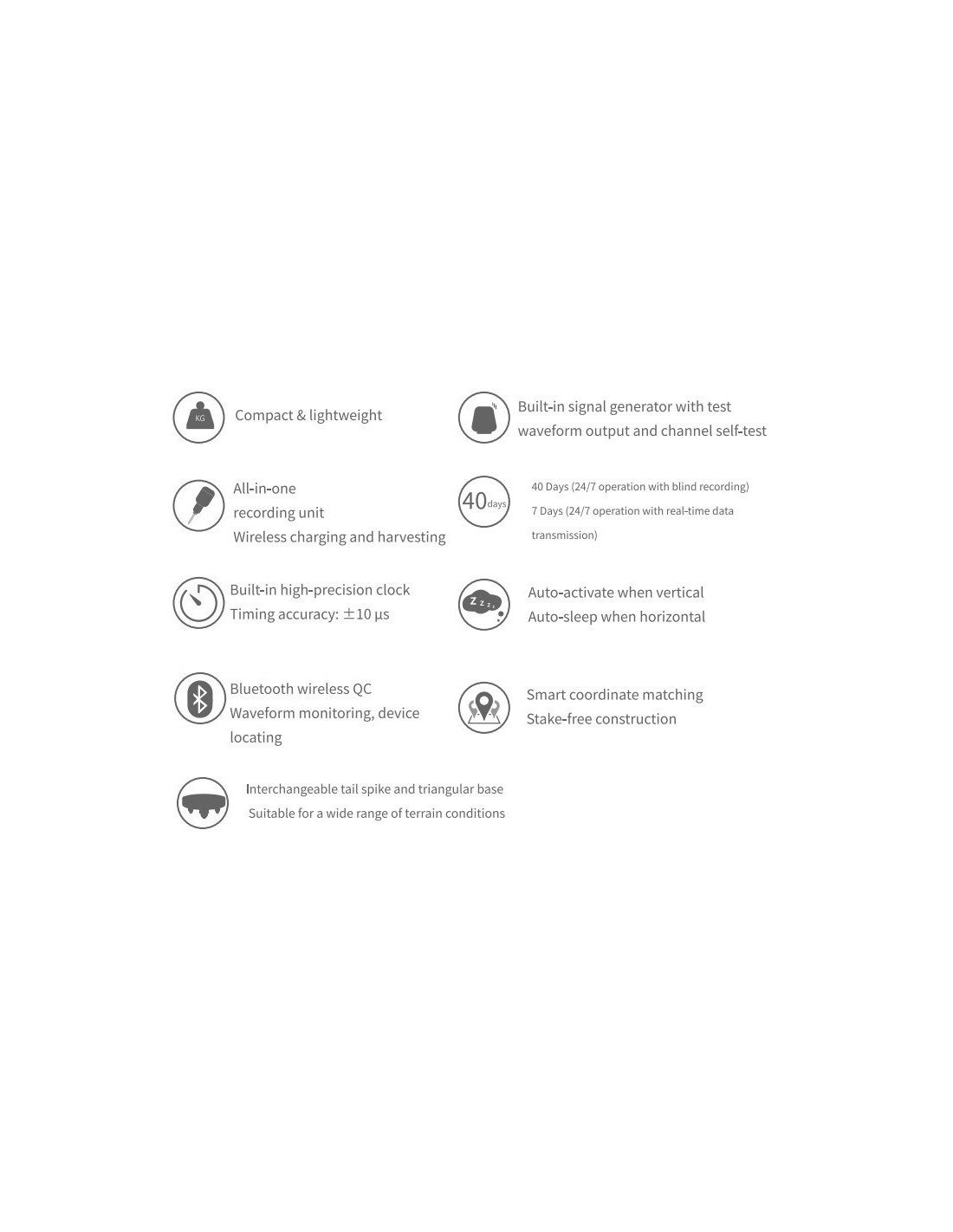

O GEOANT Ant-3C-5Hz e um sismometro nodal inteligente de 3 componentes concebido para aquisicao sismica de alta precisao com transmissao instantanea de dados por conectividade celular 4G e suporte para cartao IoT SIM.

Integra algoritmos de sincronizacao GPS/Beidou, circuitos de ultra baixo consumo, tecnologia sem fios para dados e carregamento, e comunicacao em tempo real para permitir implantacoes inteligentes e automatizadas em terrenos complexos e ambientes severos.

O seu design ADC de ultima geracao oferece um alcance dinamico excecional para deteccao de microvibracoes, mantendo um registo estavel e preciso em campanhas de exploracao e monitorizacao.

Aplicacoes recomendadas:

Avaliacao regional de seguranca sismica
Prospecao geologica superficial
Exploracao do espaco subterraneo urbano
Exploracao geotermica
Exploracao de vazios em minas de carvao
Exploracao de petroleo, gas natural, carvao e minerais nao ferrosos
Monitorizacao da saude estrutural e de desastres geologicos

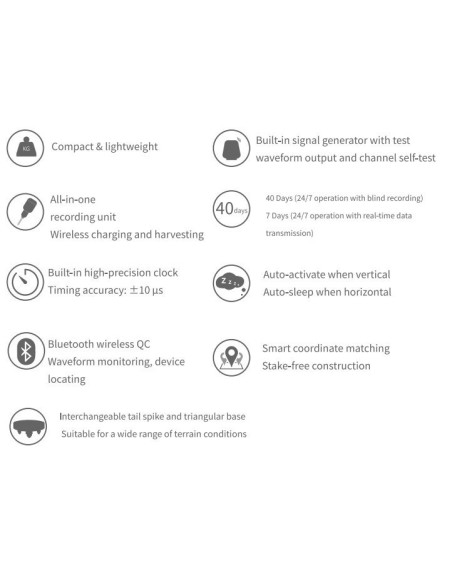

Entre as principais vantagens estao a elevada integracao, a longa autonomia e a ausencia de contactos externos, reduzindo a complexidade no terreno e aumentando a fiabilidade do sistema.

Parametros fisicos

Peso	1750 g (sem incluir a ponta)
Dimensoes	90 x 100 x 128 mm
Temperatura de funcionamento	-40 C a +70 C
Protecao	IP68
Autonomia a 25 C	7 dias com transmissao em tempo real; 40 dias a 24 h/dia; 20 dias com envio 4G a cada 10 minutos; 80 dias a 12 h/dia
Tempo de carga	6,5 horas

Especificacoes de desempenho

Canais	ADC Delta-Sigma de 3 canais
Conversor A/D	32 bits
Taxa de amostragem	0,25 ms; 0,5 ms; 1 ms; 2 ms; 4 ms; 8 ms; 10 ms; 20 ms
Ganho do preamplificador	0-24 dB em passos de 6 dB
Filtro de corte baixo	1 Hz, DC removido ou desativado
Filtro anti-alias	206,5 Hz a 2 ms (82,6% de Nyquist), selecionavel em fase linear ou minima
0 dB na entrada maxima	2,5 V de pico
Ruido de entrada equivalente a 12 dB	0,5 uv a 0,25 ms / 0,2 uv a 2 ms / 0,14 uv a 4 ms
Alcance dinamico instantaneo a 12 dB	118,9 dB a 0,25 ms / 126,8 dB a 2 ms / 130 dB a 4 ms
Alcance dinamico total	145 dB
Padrao de temporizacao	<1 ppm
Precisao temporal	+-10 us, disciplinada por GPS
Armazenamento	Expansivel de 32 GB a 128 GB
GNSS integrado	Posicionamento e temporizacao simultaneos GPS/Beidou/GLONASS/GNSS, modo simples ou duplo
Precisao de ganho	<1 %

Especificacoes do geofono

Parametro	5 Hz	5S	2 Hz
Frequencia natural	5 +- 7,5 %	5 +- 7,5 %	2 +- 15 %
Resistencia DC	1850 +- 5 %	13300 +- 5 %	6400 +- 10 %
Sensibilidade (circuito aberto)	80 +- 5 %	230 +- 7,5 %	260 +- 15 %
Amortecimento	0,7 +- 7,5 %	0,7 +- 7,5 %	0,7 +- 15 %
Distorcao	<=0,2 %	<=0,35 %	<=3 %
Frequencia espuria	>=170	>=120	>=90
Faixa efetiva de frequencia	0,2 a 1000	0,2 a 300	0,1 a 300
