ADL2011 Registrador de Dados de fio vibratório RSTAR Affinity

Name: ADL2011 Registrador de Dados de fio vibratório RSTAR Affinity
Brand: RST Instruments
SKU: ADL2011

Referencia: ADL2011 - Marca: RST Instruments

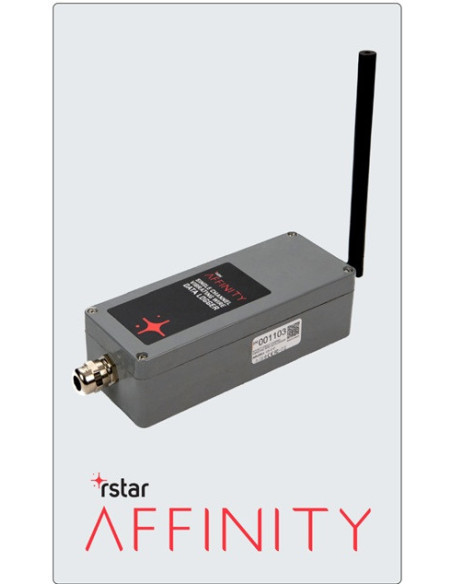

O RSTAR Affinity Single Channel Vibrating Wire Data Logger é um registador de dados sem fios e alimentado por bateria para a monitorização fiável de um sensor Vibrating Wire e do seu termístor. Combina configuração BLE segura, conectividade LoRaWAN e baixo consumo para aplicações remotas geotécnicas e estruturais.

Pedir Orçamento

O RSTAR Affinity Single Channel Vibrating Wire Data Logger fornece uma solução compacta e económica para a monitorização remota geotécnica e estrutural de um único sensor Vibrating Wire, como piezómetros, extensómetros, strain gauges ou crack meters, juntamente com o seu termístor.

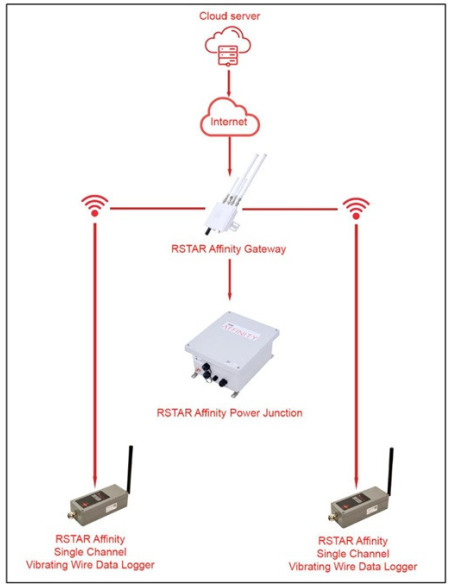

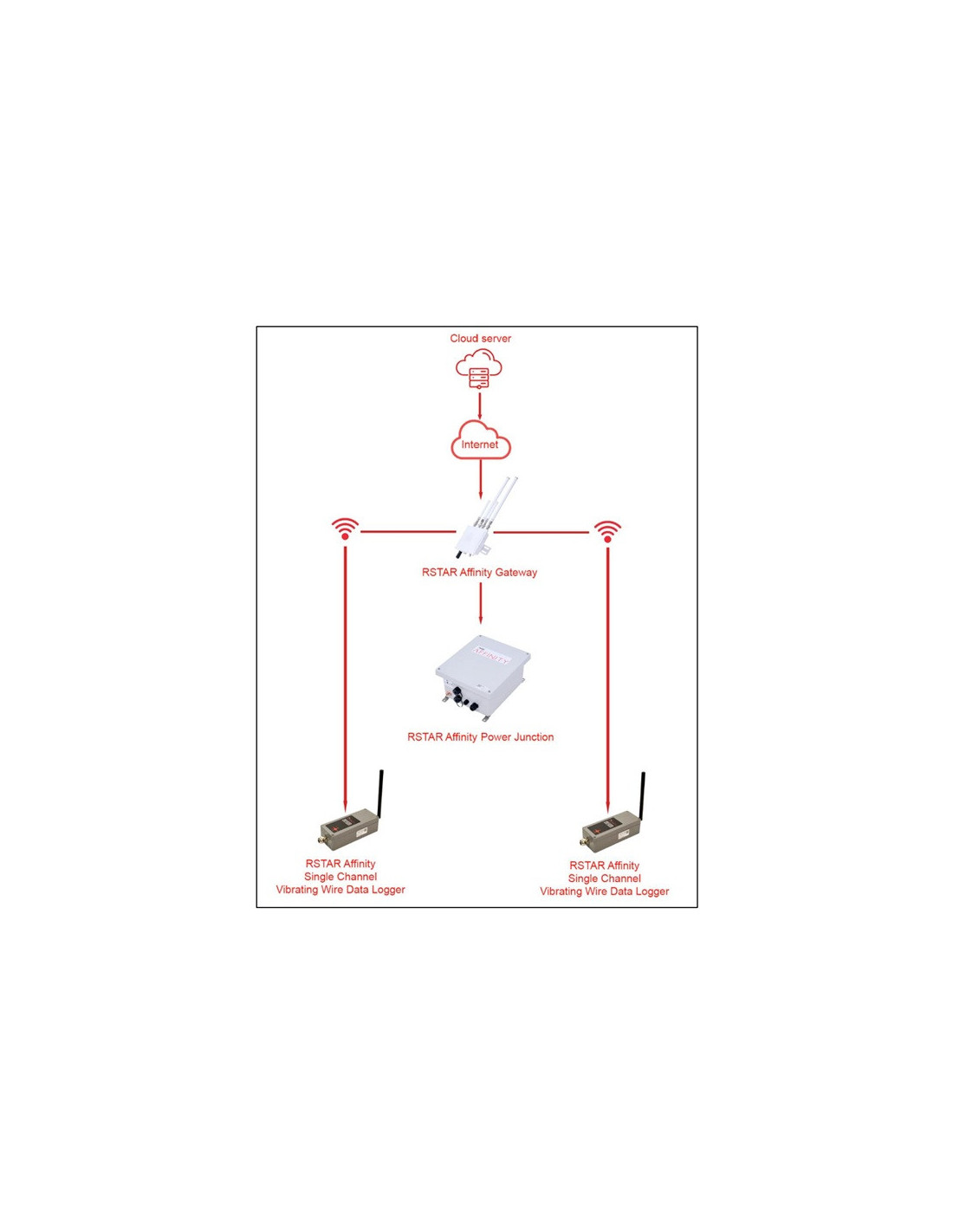

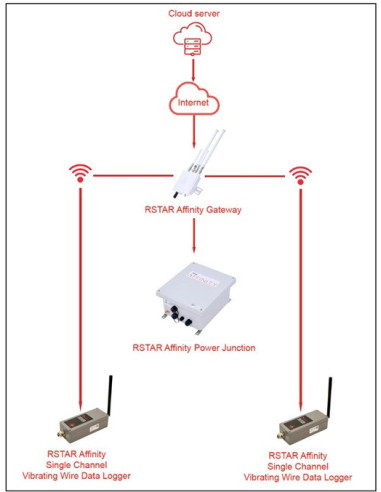

O registador transmite os dados sem fios para o gateway RSTAR Affinity para integração com a plataforma de software RSTAR Affinity, simplificando a aquisição e gestão remota de dados em projetos críticos.

Foi concebido para oferecer flexibilidade e longo alcance, com comunicação LoRaWAN até 15 km conforme o ambiente, configuração segura por Bluetooth Low Energy através da app RSTAR Affinity Field e funcionamento de baixo consumo para implantações autónomas ou em redes LPWAN.

Características do produto

Monitorização autónoma de um sensor Vibrating Wire e do seu termístor.
Comunicação sem fios LoRaWAN de longo alcance.
Configuração autenticada por Bluetooth Low Energy.
Design compacto para instalações remotas de baixo consumo.
Integração com o gateway e a plataforma de software RSTAR Affinity.

Benefícios

Melhor visão sobre os dados.
Facilidade de utilização no terreno.
Maior segurança através de monitorização remota contínua.

Especificações físicas

Dimensões versão 1	422 mm x 75 mm x 56 mm (antena de rádio)
Dimensões versão 2	228 mm x 75 mm x 56 mm (sem antena de rádio)
Massa total	754 g
Material da caixa	GRP (poliéster reforçado com fibra de vidro)
Proteção	IP66
Opções de montagem	Parede, poste e caixa secundária. Parafusos de parede não incluídos.
Antena	Externa +2 dBi (conector RPSMA macho)

Especificações gerais

Faixa de temperatura de operação

De -40°C a 60°C

Alimentação

Tensão da bateria	3.6 V
Número de células	1 célula primária
Tamanho da célula	D
Bateria recomendada	Saft LSH20
Capacidade nominal	13.0 Ah a 20°C por célula
Vida estimada	1 sensor Vibrating Wire a 20°C: ~5 anos. A duração depende do ambiente e do intervalo de amostragem.

Especificações Vibrating Wire

Tensão de excitação	5 V
Faixa de frequência ressonante	200 Hz a 6000 Hz
Resolução	<0.02 Hz
Precisão	±0.025 Hz (0.01% FS)
Proteção	Entradas concebidas segundo IEC-61000-42 ESD 30 kV (ar) e 30 kV (contacto)

Especificações do termístor

Faixa de medição	0 Ω a 164 MΩ
Resolução	0.003 °C a 25 °C ou 0.391 Ω a 3 kΩ
Precisão	±0.1°C
Proteção	Entradas concebidas segundo IEC-61000-42 ESD 30 kV (ar) e 30 kV (contacto)

BLE

Bluetooth	BT 5.0 modo simples
Frequência	2.402 - 2.480 GHz
Velocidades	125 kbps, 500 kbps, 1 Mbps, 2 Mbps
Potência máxima de transmissão	+8 dBm
Modo de escuta	Contínuo

LoRa

Regiões operativas	US915, EU868, AS923-1/2/3/4 e AU915. Contactar a RST Instruments para o plano de frequência ideal por região.
Protocolos	LoRaWAN 1.03
Alcance	Até 15 km a 900 MHz dependendo da frequência, antena e linha de visão

Informação de encomenda

ADL2011	Número de peça RST para o RSTAR Affinity Single Channel Vibrating Wire Data Logger
DATA LOGGER - SE	Caixa secundária opcional para 1 registador com placa, ferragens e estaca de terra
DT100	Chave para prensa-cabos
DT20XX-M1	Kit de montagem em poste (1.5” a 7” de diâmetro)
