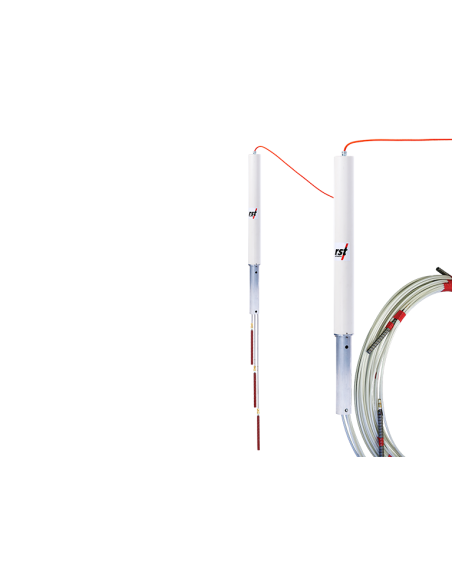

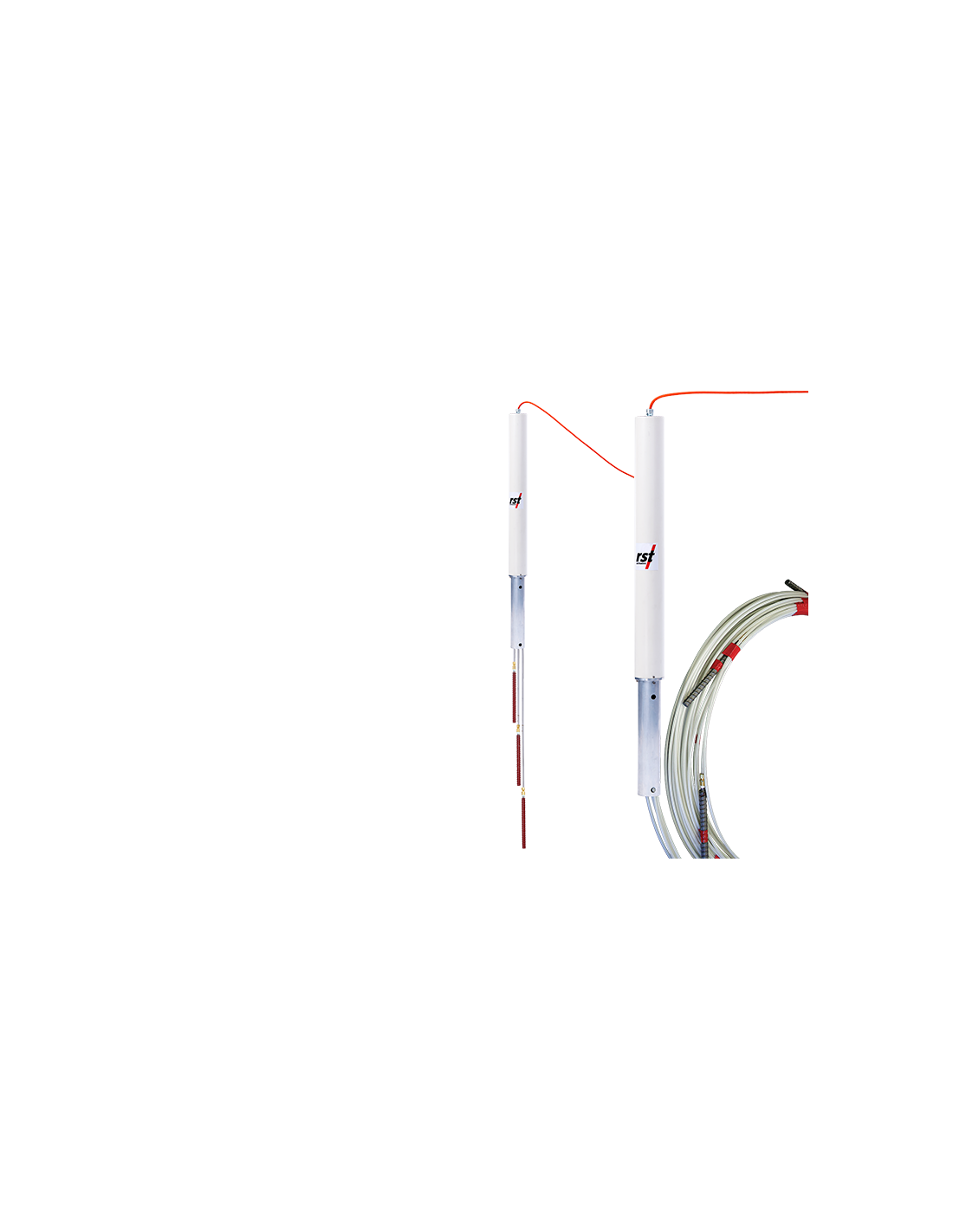

MPBX-RST extensometro multiponto de furo

Visao geral

O Multi-Point Borehole Extensometer e utilizado para determinar a estabilidade e o comportamento do movimento em macicos de solo e rocha. Pode ser instalado com 1 a 6 ancoragens para obter um perfil de movimento em profundidade em relacao a uma medicao de referencia, sendo monitorizado atraves de um leitor ou data logger.

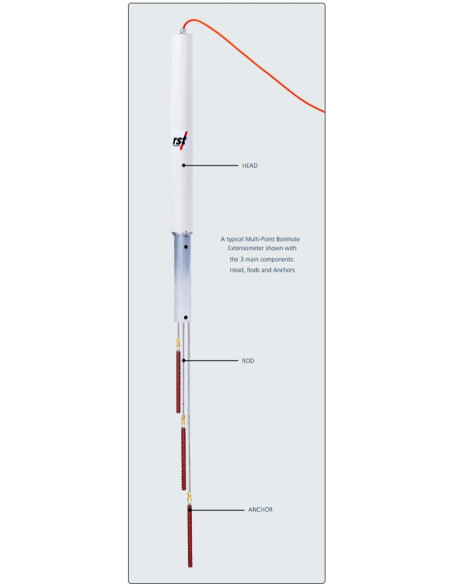

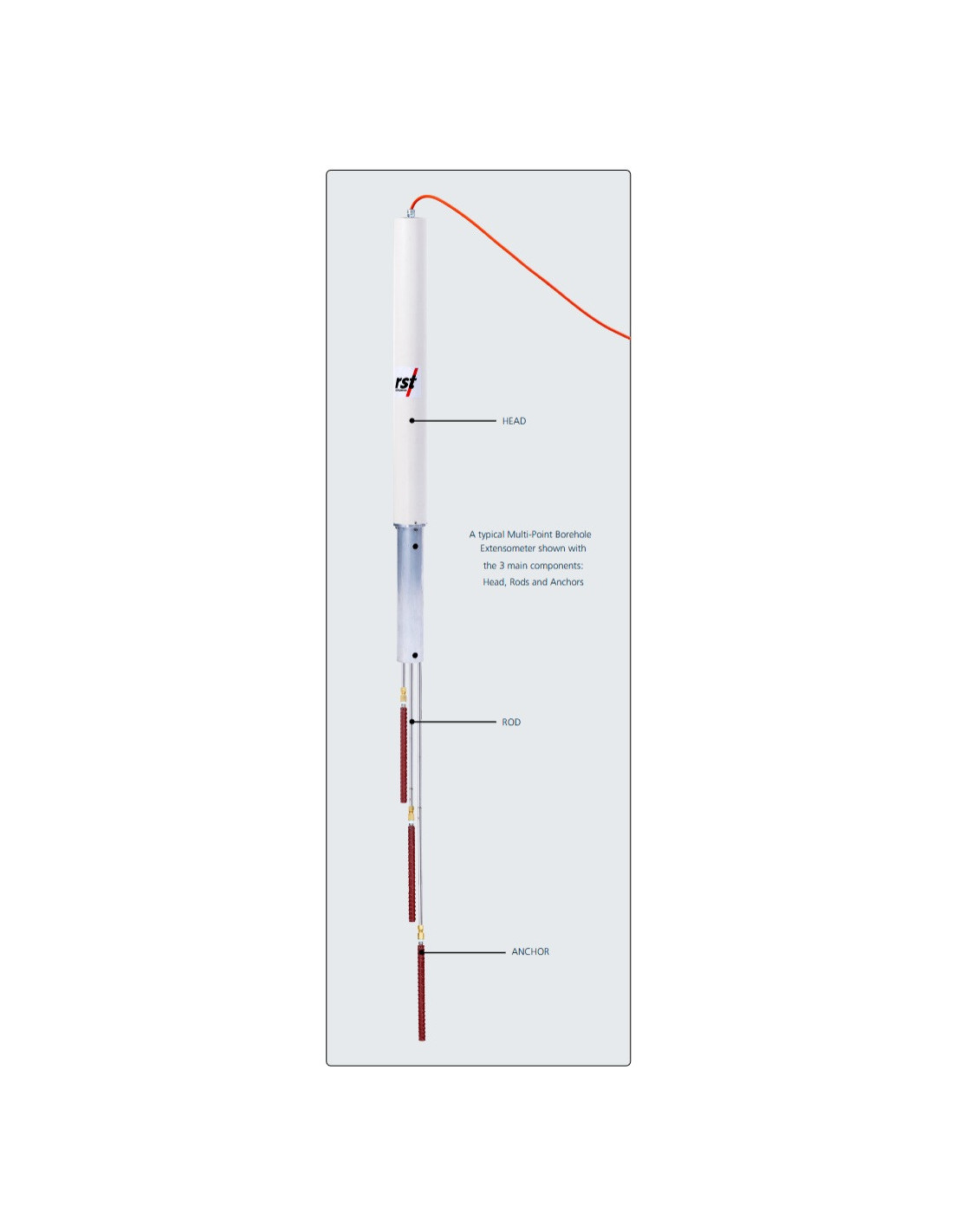

Um extensometro de furo tipico consiste numa cabeca de referencia, normalmente instalada na boca do furo, e em uma ou mais ancoragens em profundidade colocadas em cotas conhecidas. A medida que o solo ou a rocha se deformam, alteram-se as distancias entre ancoragens adjacentes e entre cada ancoragem e a cabeca de referencia. Isto permite determinar com precisao a distribuicao, magnitude, velocidade e aceleracao da deformacao no macico intersectado pelo furo.

Criterios de configuracao

O numero de ancoragens e as profundidades de instalacao devem ser escolhidos de acordo com a geologia do local, a geometria das estruturas e outros detalhes especificos do projeto. O uso de duas ou mais ancoragens a diferentes profundidades permite distinguir movimentos profundos potencialmente perigosos de destacamentos superficiais menos relevantes.

Vantagens operacionais

• Medicao precisa e fiavel.
• Nos extensometros de haste rigida, o comprimento das ancoragens pode ser ajustado em campo.
• Diversos desenhos de ancoragem disponiveis para diferentes condicoes do terreno.
• Equipamento robusto, facil de instalar e simples de operar.

Aplicacoes

Destina-se a projetos de infraestrutura civil, energia, mineracao de superficie e mineracao subterranea onde seja necessario acompanhar a deformacao interna de solos e rochas em furos instrumentados.
