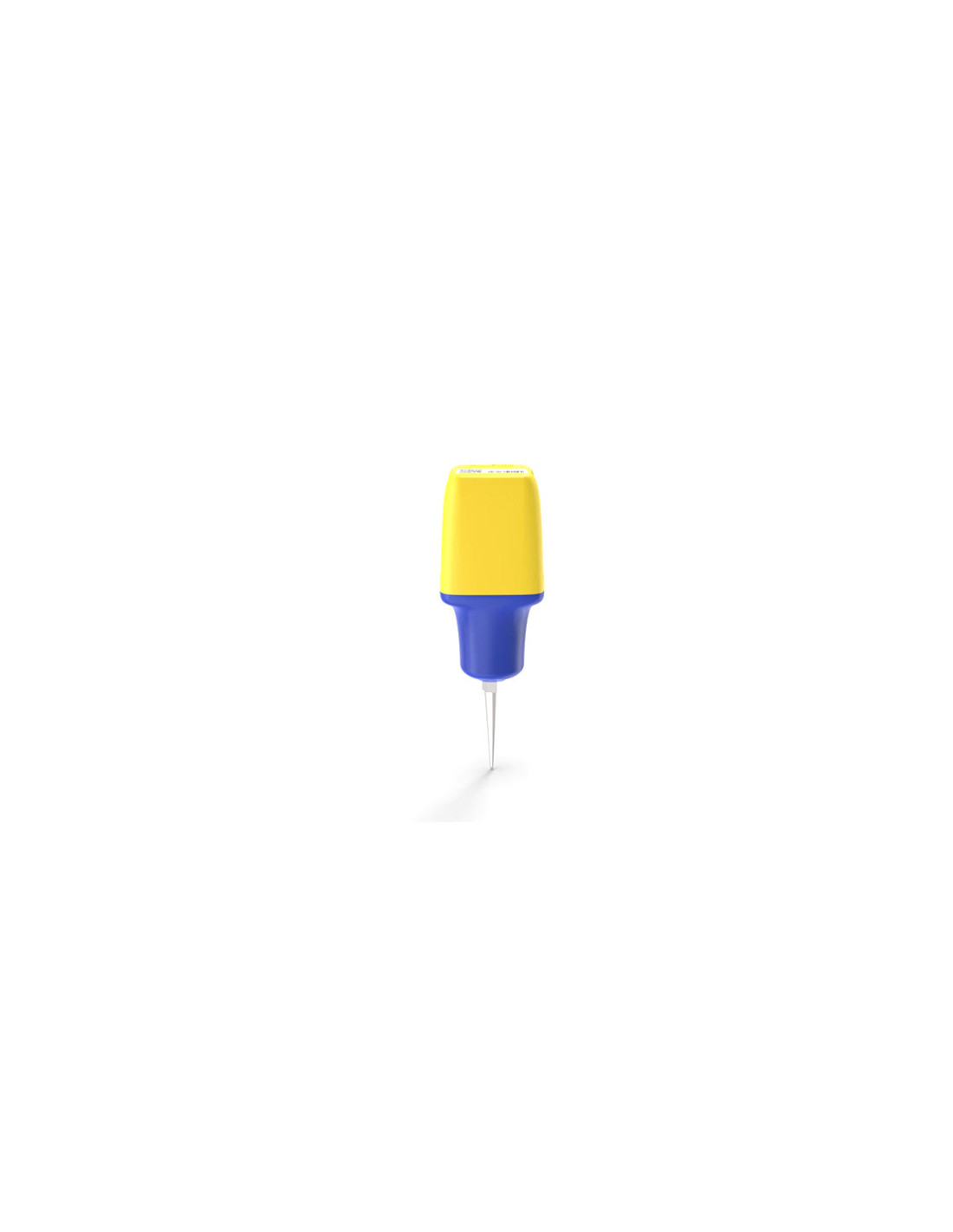

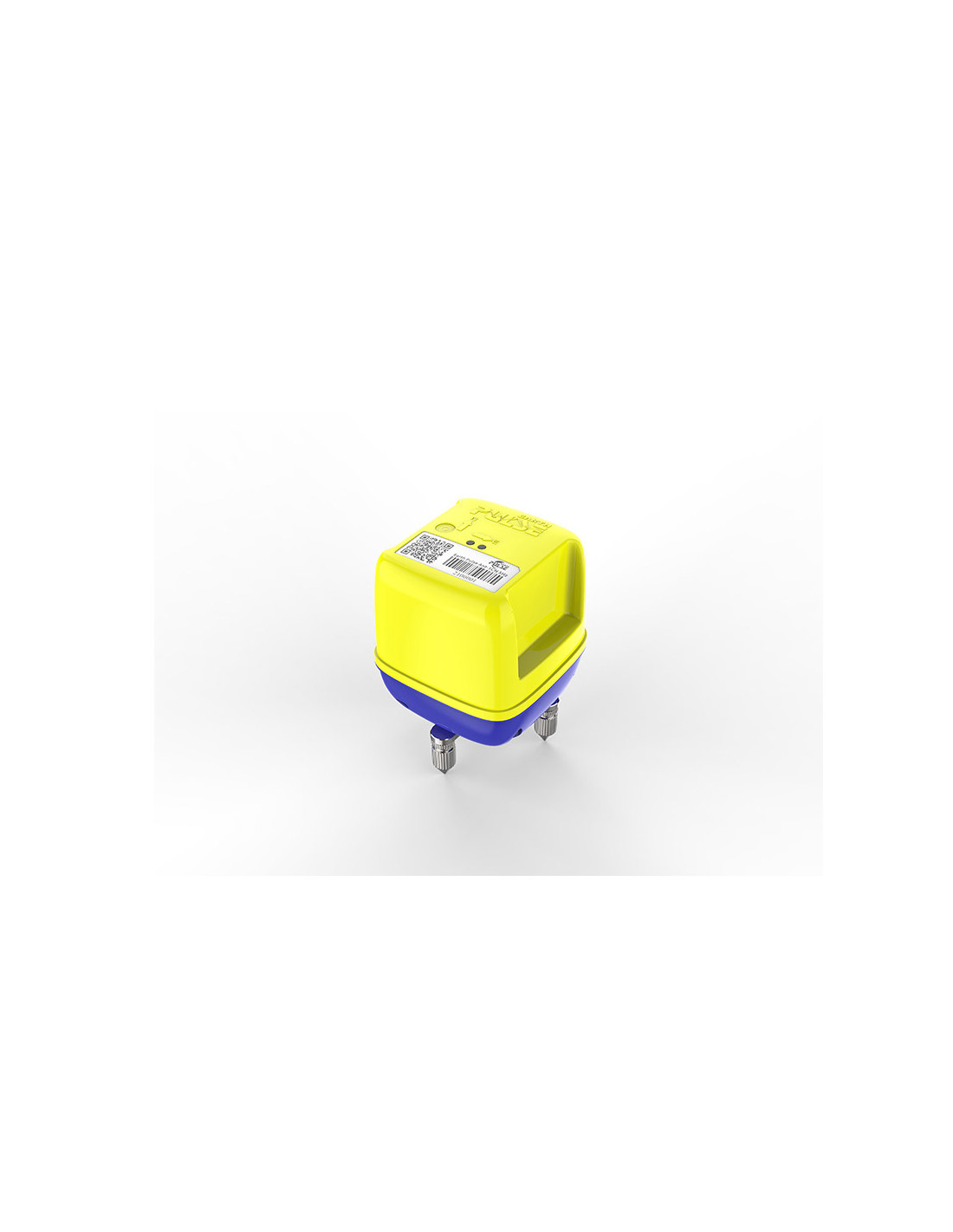

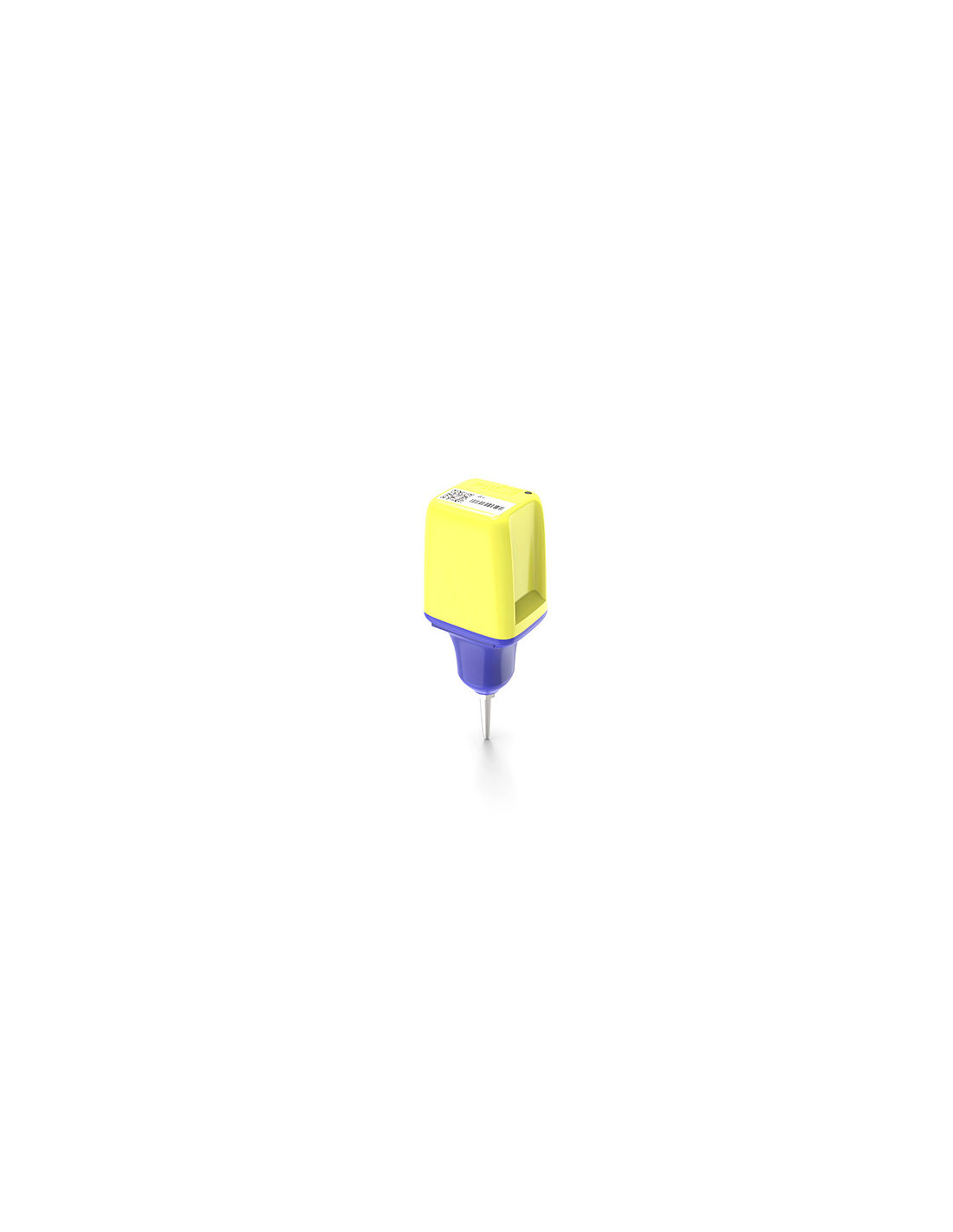

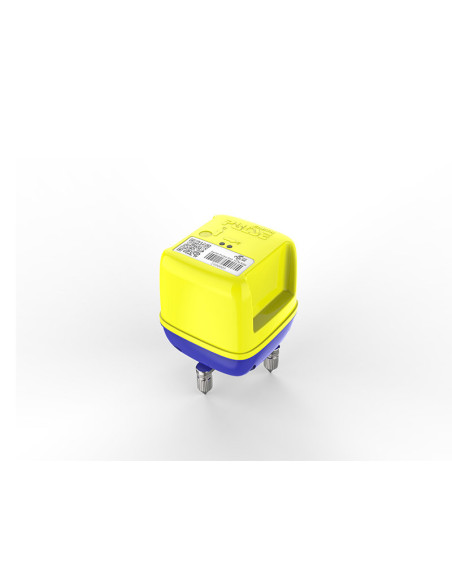

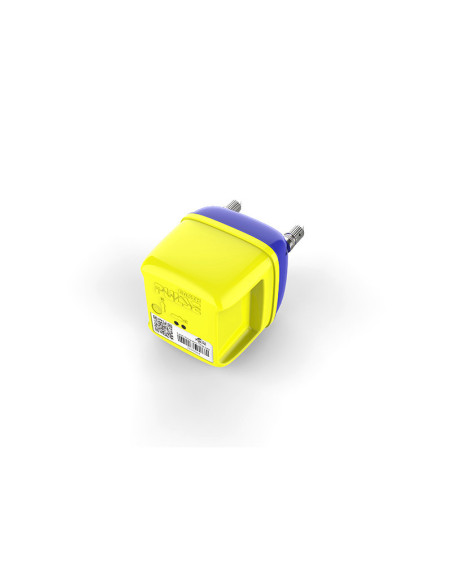

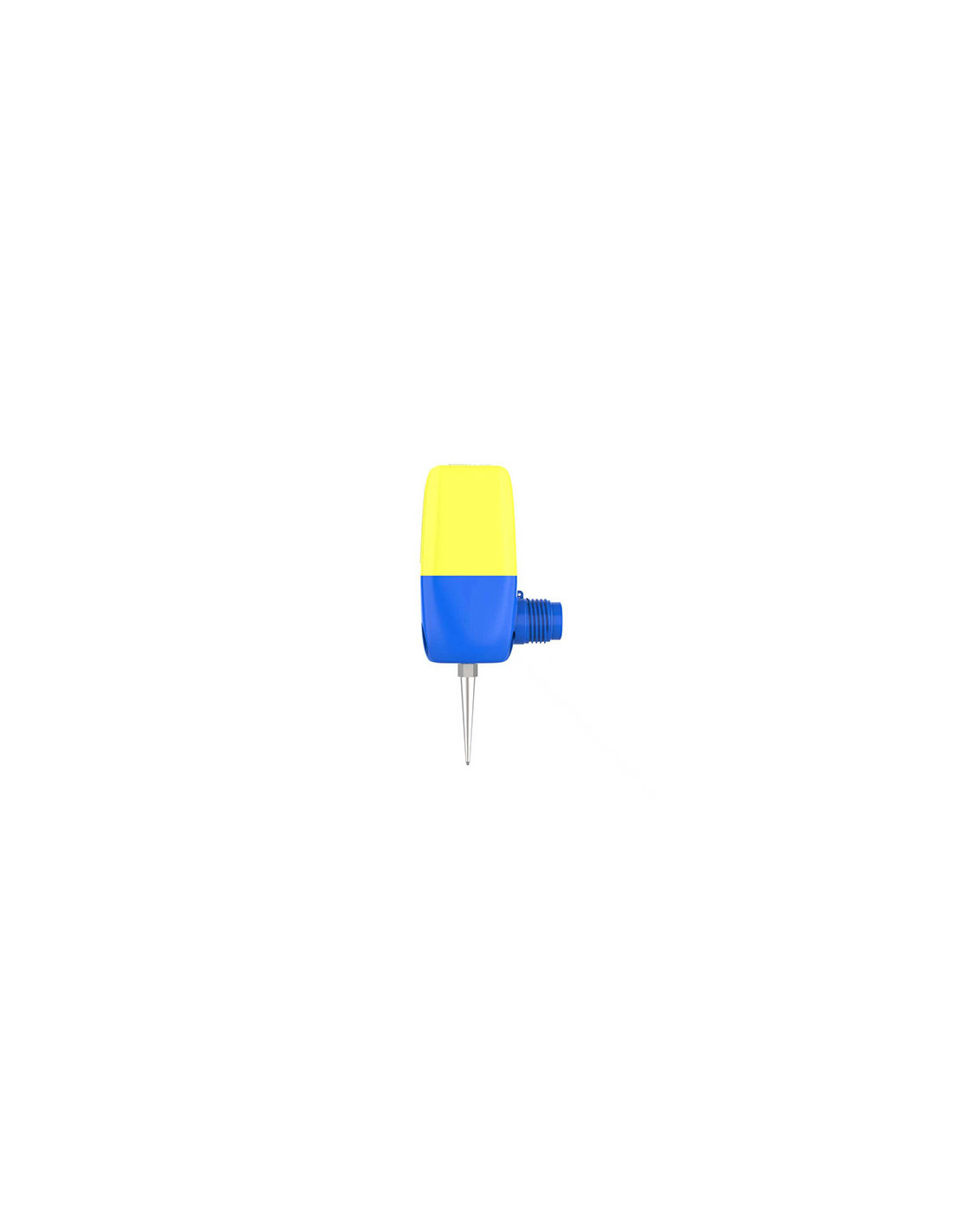

Ant-1CN-10Hz nó sísmico autónomo sem fios

Especificações mecânicas e ambientais

• Peso: 1200 g sem incluir a estaca
• Dimensões: 90 x 100 x 128 mm
• Temperatura de funcionamento: -40 °C a +70 °C
• Proteção: IP68
• Vida operacional a 25 °C: ilimitada com painel solar externo, 7 dias em transmissão em tempo real, 15 dias em transmissão cíclica e 40 dias em gravação cega
• Tempo de carga: 6,5 horas

Aquisição e eletrónica

• Canais: 1 canal com ADC Delta-Sigma
• Conversor A/D: 32 bits
• Taxa de amostragem: 0,25 ms, 0,5 ms, 1 ms, 2 ms, 4 ms, 8 ms, 10 ms e 20 ms
• Ganho do pré-amplificador: 0 a 24 dB em passos de 6 dB
• Filtro de corte baixo: 1 Hz, DC removido ou desativado
• Filtro anti-alias: 206,5 Hz a 2 ms, selecionável em fase linear ou mínima
• Entrada máxima a 0 dB: 2,5 V pico
• Ruído de entrada equivalente a 12 dB: 0,5 μV a 0,25 ms; 0,2 μV a 2 ms; 0,14 μV a 4 ms
• Alcance dinâmico instantâneo a 12 dB: 118,9 dB a 0,25 ms; 126,8 dB a 2 ms; 130 dB a 4 ms
• Alcance dinâmico total: 145 dB
• Padrão de temporização: <1 ppm
• Precisão temporal: ±10 μs disciplinada por GPS
• Armazenamento: expansível de 32 GB a 128 GB
• GNSS integrado: GPS/Beidou/GLONASS/GNSS simultâneo, modo simples ou duplo
• Precisão de ganho: <1 %

Geofone 10 Hz

• Frequência natural: 10 ±3,5 %
• Resistência DC: 1800 ±3,5 %
• Sensibilidade em circuito aberto: 78,7 ±3,5 %
• Amortecimento: 0,7 ±5 %
• Distorção: ≤0,1 %
• Frequência espúria: ≥240
• Faixa efetiva de frequência: 0,5 a 1000
