SONIC15 Equipamentos para Testes Sonic e Ultrasonic, Testes de Integridade

SONIC15 é uma instrumentação para investigações não destrutiva que utilizam ultra-sons e teste de sónico em contacto com o martelo alvenaria gatilho, que suporta o 'expansão também para a investigação de estacas de fundação com a metodologia P.I.T. Teste de integridade de pilha Apesar das dimensões extremamente compactas da unidade, há um grande monitor de 7 "com uma tela sensível ao toque integrada que permite o uso imediato e eficaz no local. Os parâmetros de aquisição e exibição da onda podem ser facilmente alterados em simples e imediata, utilizando o ecrã de toque, de modo já para permitir que no pipeline um primeiro exame dos dados gravados. SONIC15 podem ser utilizados, de acordo com as configurações, para investigações em ambos os artefactos de betão que cimento como postes de diafragmas ou elementos estruturais de ambas as estruturas em alvenaria. dependendo do tipo de investigação que pretende realizar é suficiente para conectar-se a instrumentação acessórios necessários, tais como as sondas de várias frequências para testes de ultra-sons ou fontes impulsivas instrumentados ou menos, nos testes de impacto. instrumentação SONIC15 pode executar, em união ao novo esclerômetro digital Controls, testes Sonreb.

O método baseia-se na velocidade de propagação das ondas ultrassônicas longitudinais dentro de uma estrutura de concreto armado. A velocidade de propagação depende das características do material, como elasticidade, densidade, presença de vazios, microfissuras, etc. A partir da detecção dos parâmetros de: reflexão, refração, tempos de trânsito (T.O.F.) e atenuação da energia de vibração, é possível obter informações sobre:

- Homogeneidade do conglomerado

- características elasto-mecânicas

- Entidade, geometria e deslocamento de singularidades ou defeitos internos, variações no tempo dos parâmetros qualitativos do concreto

Particular interesse são os testes ultrassônicos pelos quais é possível avaliar a velocidade de trânsito dos pulsos (espessura e tempo conhecidos). O objetivo principal do levantamento ultrassônico é registrar o tempo de vôo (TOF, tempo de vôo) e o cálculo subseqüente da velocidade. Para a detecção da velocidade de propagação das ondas longitudinais (ondas P), é necessário detectar precisamente a chegada da primeira frente de onda. Os testes de ultra-som podem ser realizados com:

- Método direto: Quando as sondas de transmissão e recepção são posicionadas respectivamente nas faces opostas do elemento selecionado a ser testado

- Método semi-direto: Quando as sondas E / R são posicionadas em superfícies adjacentes, geralmente ortogonais, do elemento de teste

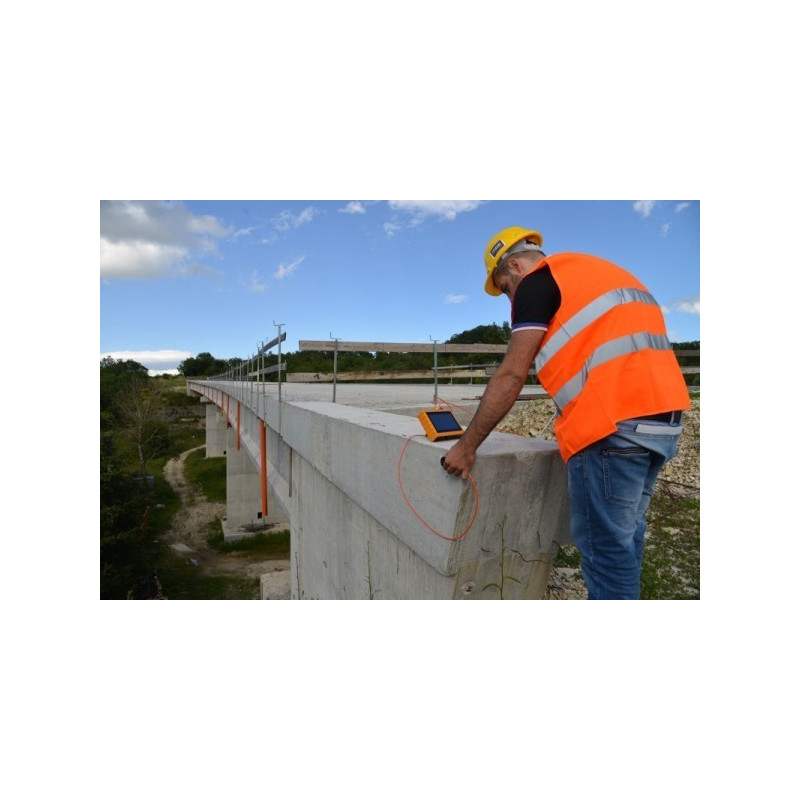

- Método indireto: Quando as sondas E / R estão posicionadas na mesma face do elemento estrutural sendo investigado

CAMPOS DE APLICAÇÃO

- Investigações por ultra-som em contato com o método direto

- Investigação por ultra-som em contato com o método indireto

- Investigação por ultra-som em contato com método semi-direto

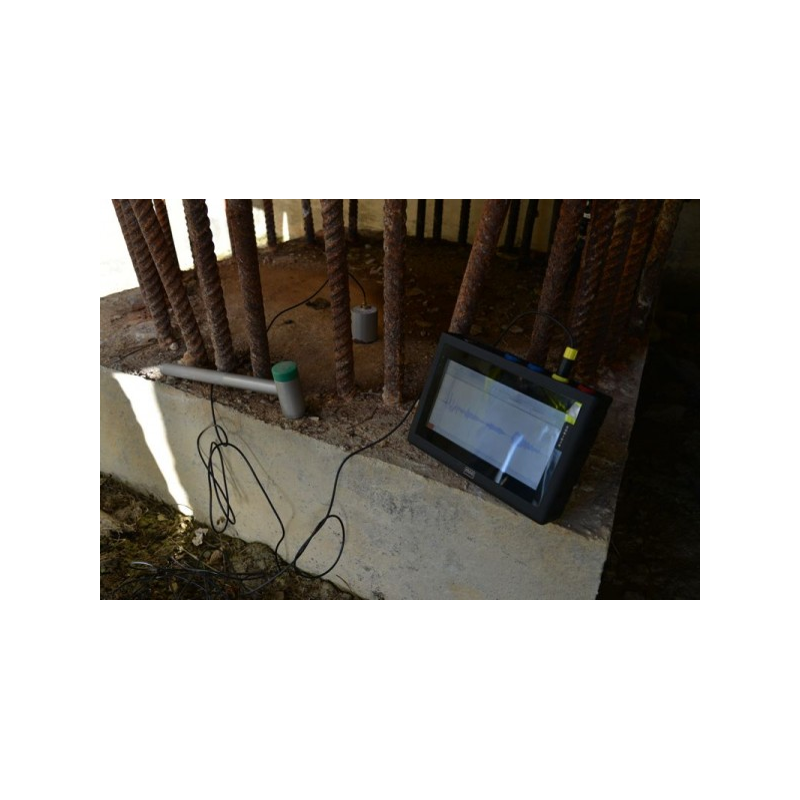

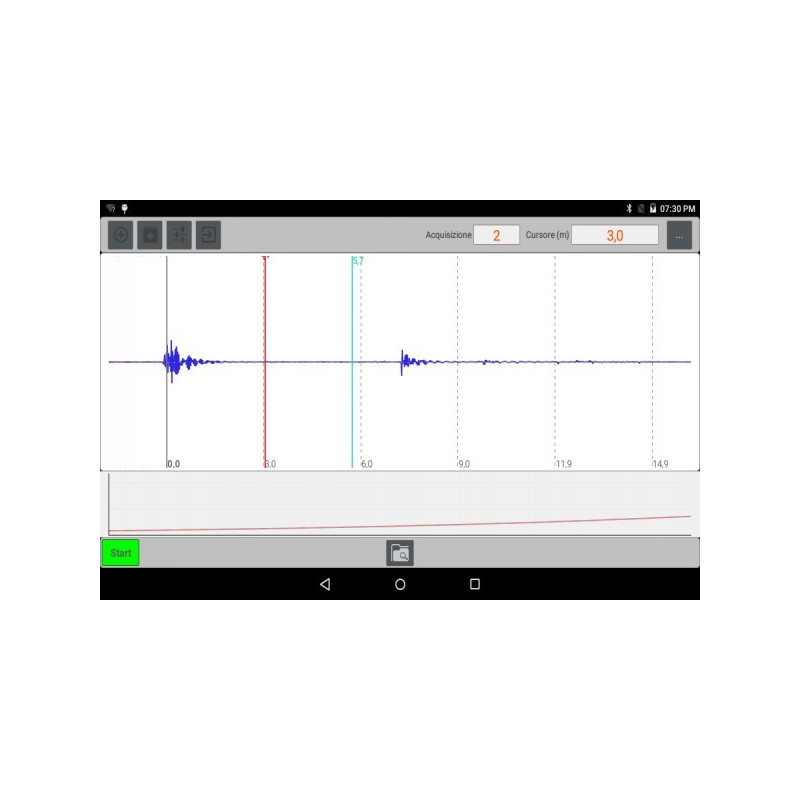

- Teste de integridade de pilha PIT

- investigações SONREB

- investigações sonoras

- teste Sonic em alvenaria

- ESPECIFICAÇÕES TÉCNICAS -

geral:



- CPU: CortexA8 a 1 GHz, 500 MB de RAM, memória Flash de 1 GB

- Display: 7 "LCD TFT capacitivo

- Cumpre com os regulamentos: ASTM-C597-09 e UNI EN 12504-4

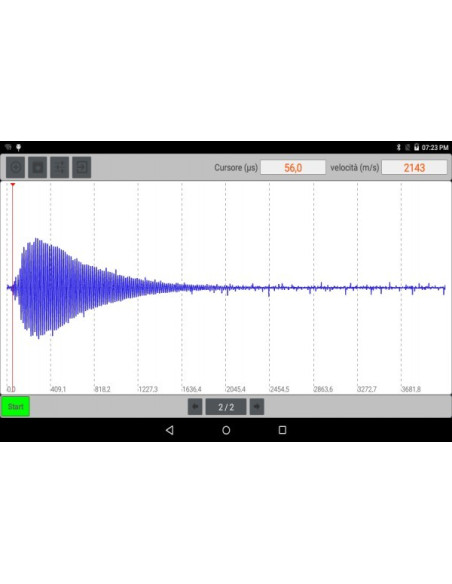

- Exibição gráfica do sinal adquirido

- Gráfico interativo com funções de zoom e leitura de cursor

- Função de zoom automático no cursor ou uma janela de tempo configurável

- Possibilidade de modificar parâmetros de aquisição durante a medição

- Bateria de lítio 13Ah interna

- Consumo: 1.1A @ 5V

- Temperatura de funcionamento 0-60 ° C

- Dimensões e peso: 220x180x60mm, 0,8Kg



aquisição:



- Intervalo de sinal: ± 2,5 V

- Fatores de amplificação: x1, x2, x4, x5, x8, x10, x16, x32

- Gerador com dois níveis de potência: normal, alto

- Largura de banda: 200kHz

- Filtro ultra-sônico: frequência central de 50 kHz

- Modo: manual (com botão ou martelo) ou automático (repetitivo no tempo)

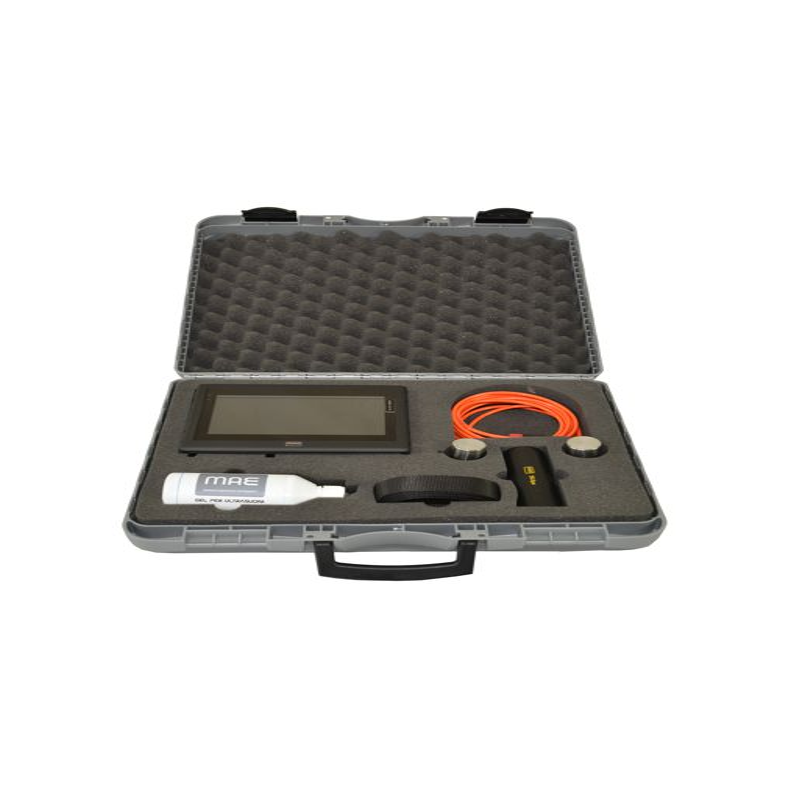

KIT SONIC15 PARA TESTE SONIC VELOCIDADE ULTRA-SÔNICA DE PULSO
kit inclui:
- 1 instrumento SONIC15
- n.2 sondas ultrassônicas SC55
- 1 martelo instrumentado
- No.2 martelo dicas com diferentes dureza
- n.1 alça de ombro para uso livre
- 1 material de referência em PVC
- n.1 caso de transporte
- 1 manual do usuário
- n.1 ultrasonic gel 250gil kit inclui:
- 1 instrumentação SONIC15
- 2 sondas de contato SC55
- 1 martelo instrumentado
- 3 narizes de parada de substituição para um martelo instrumentado
- 1 alça de ombro para uso com as mãos livres
- 1 amostra de referência em PVC
- 1 mala de transporte
- 1 manual do usuário
- 1 gel de ultra-som 250g
