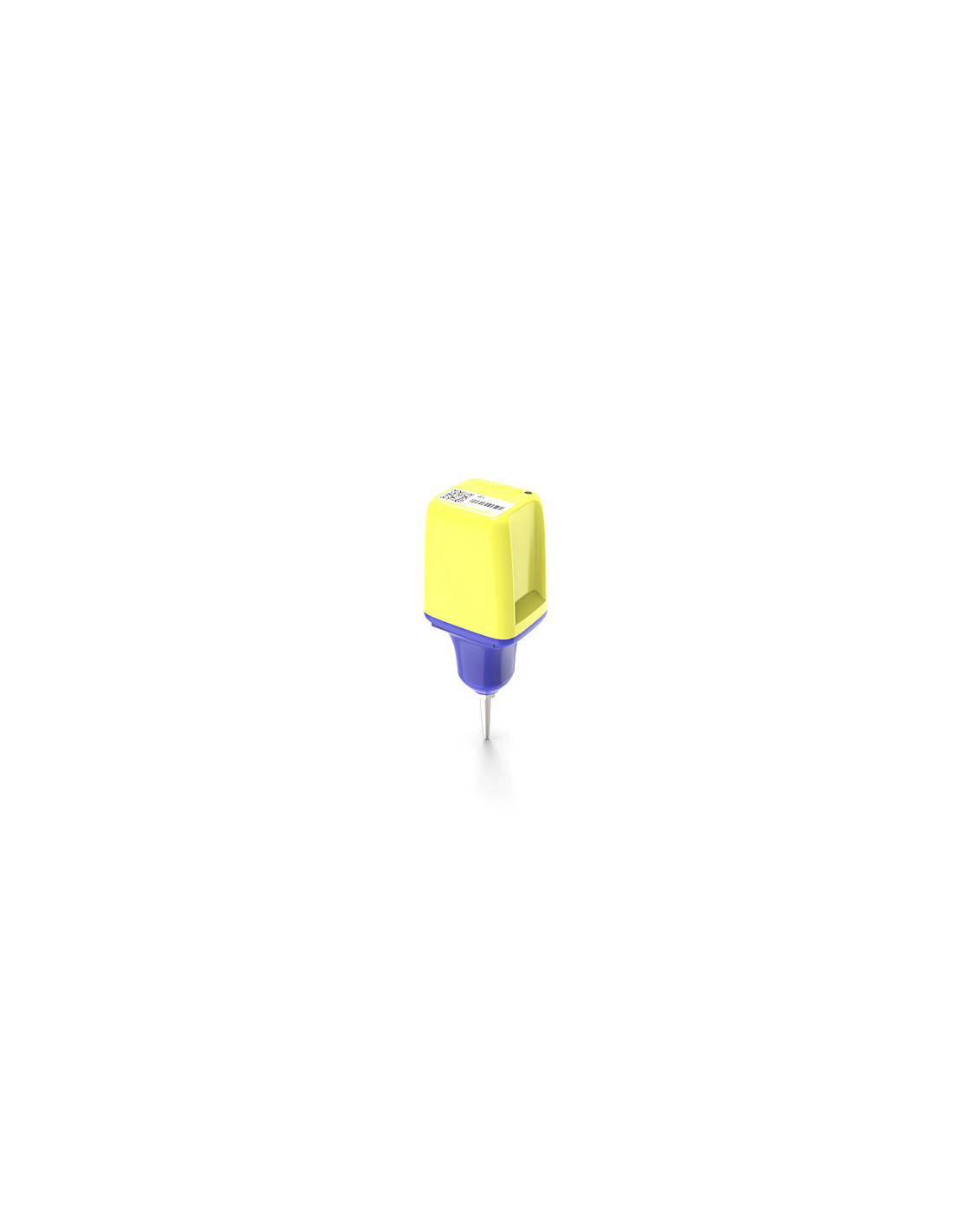

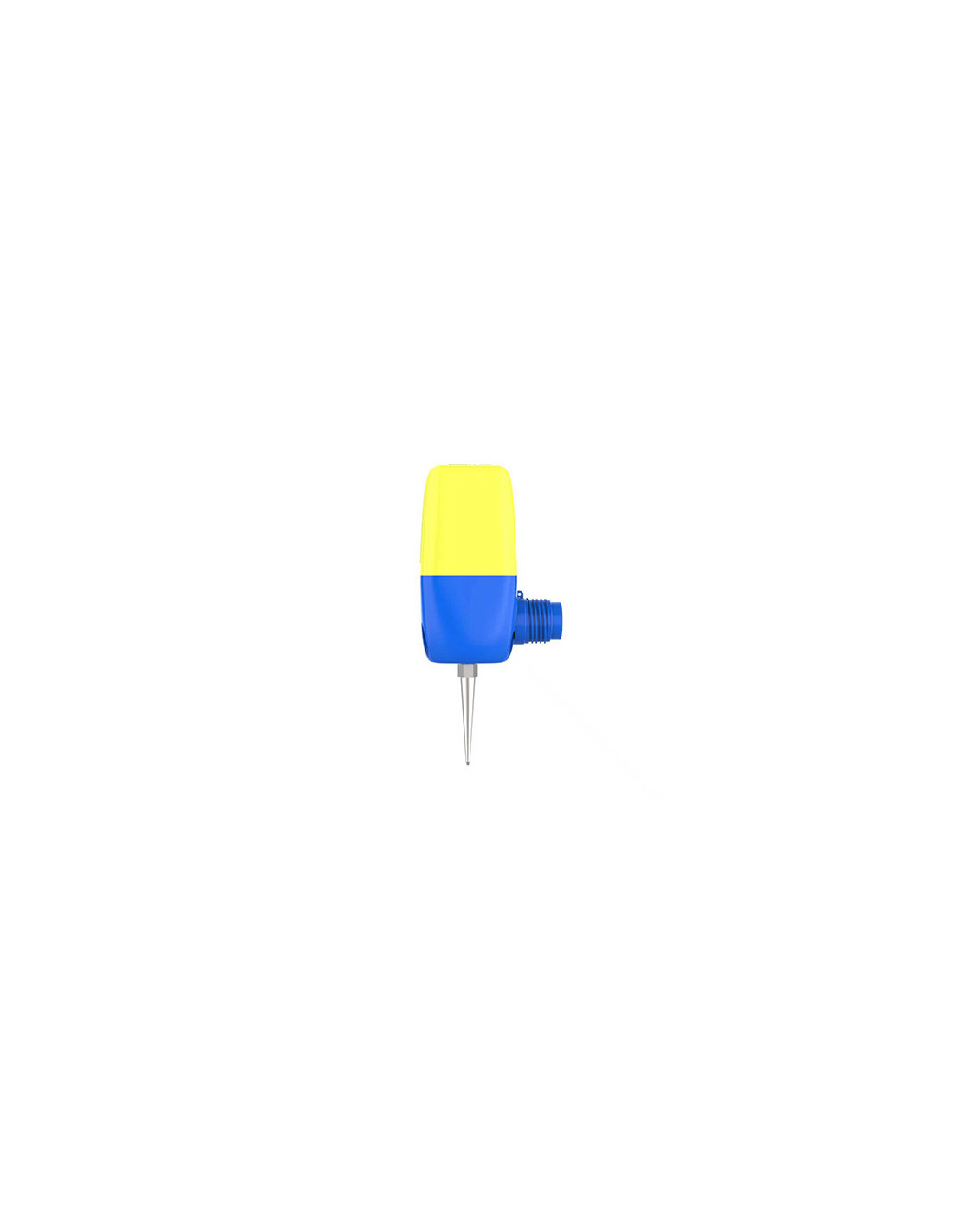

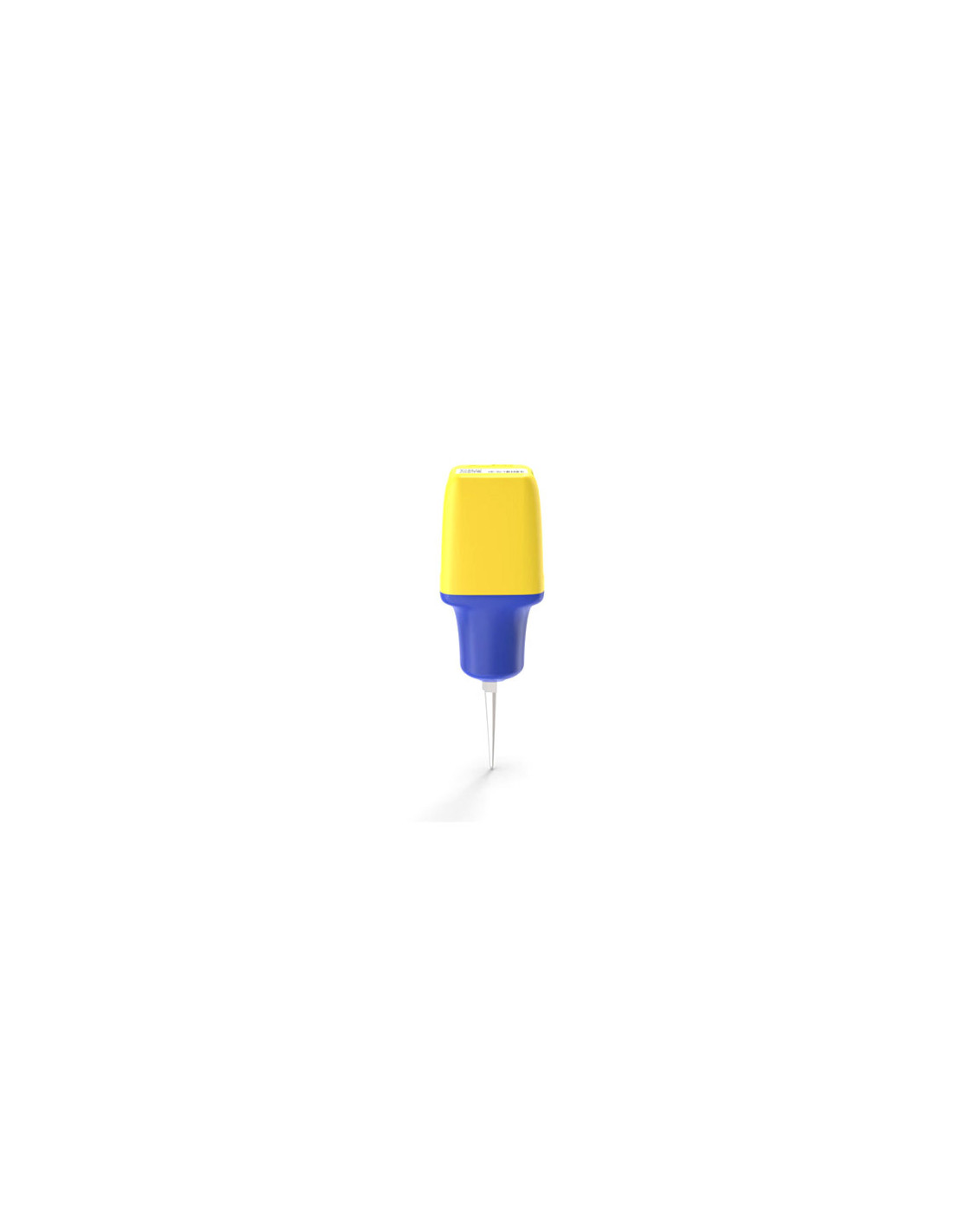

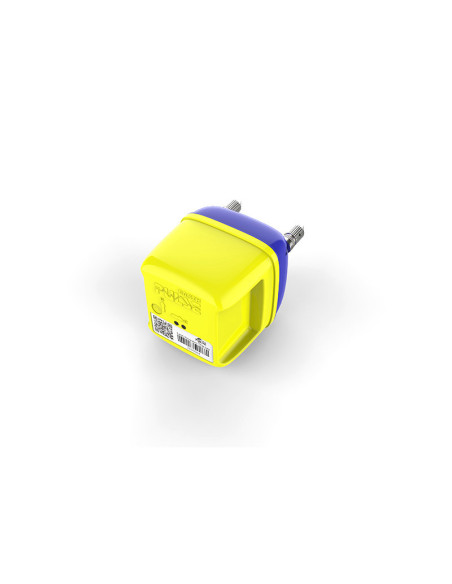

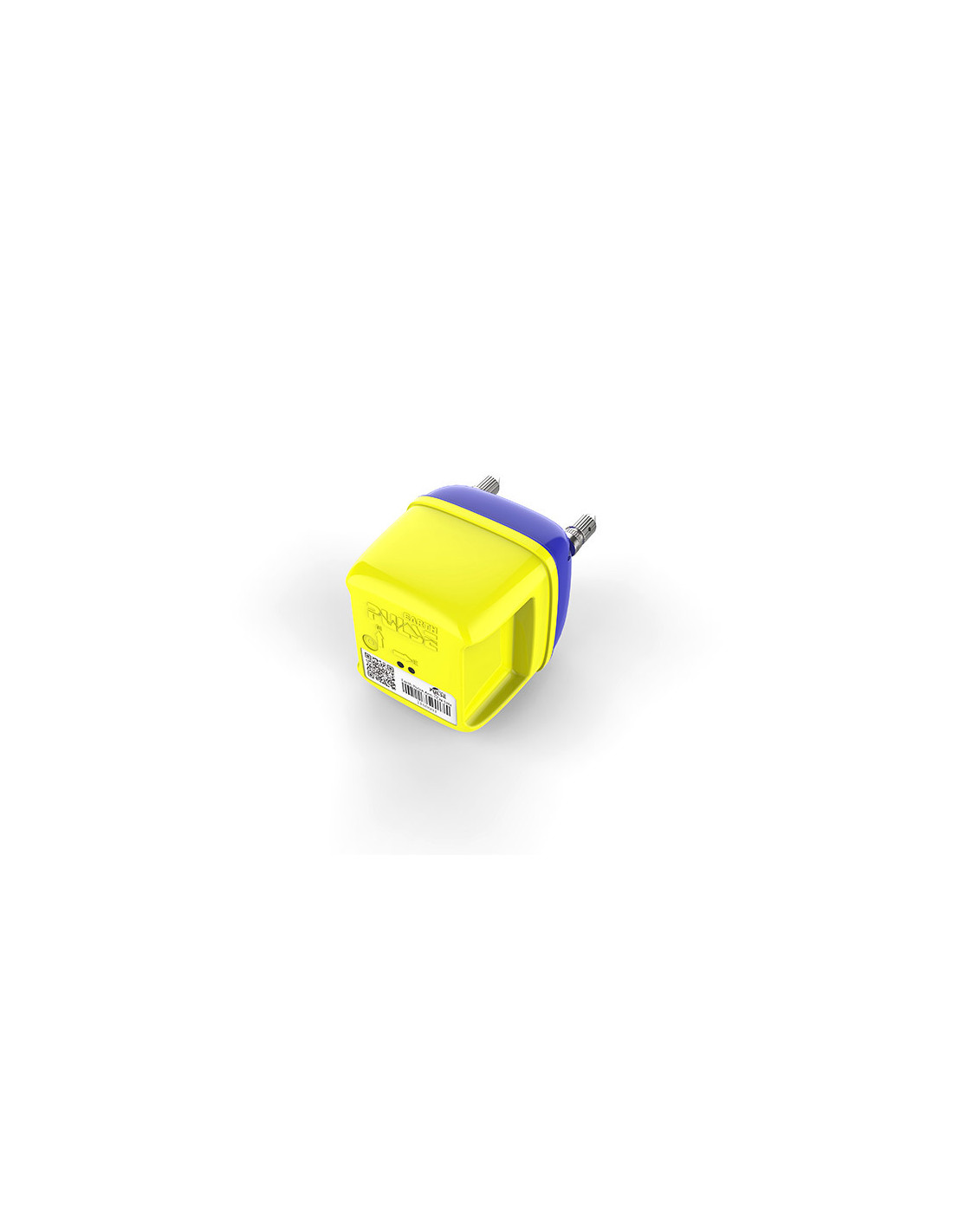

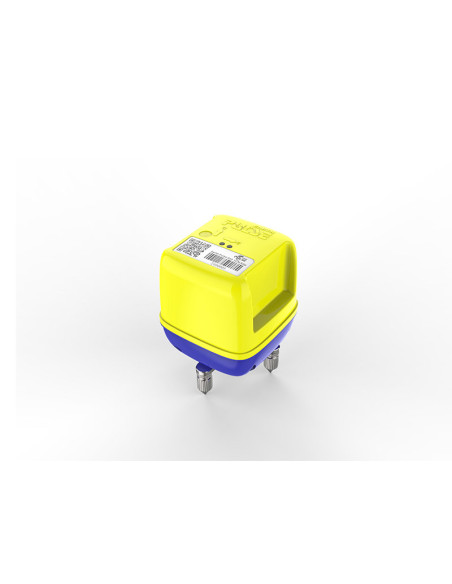

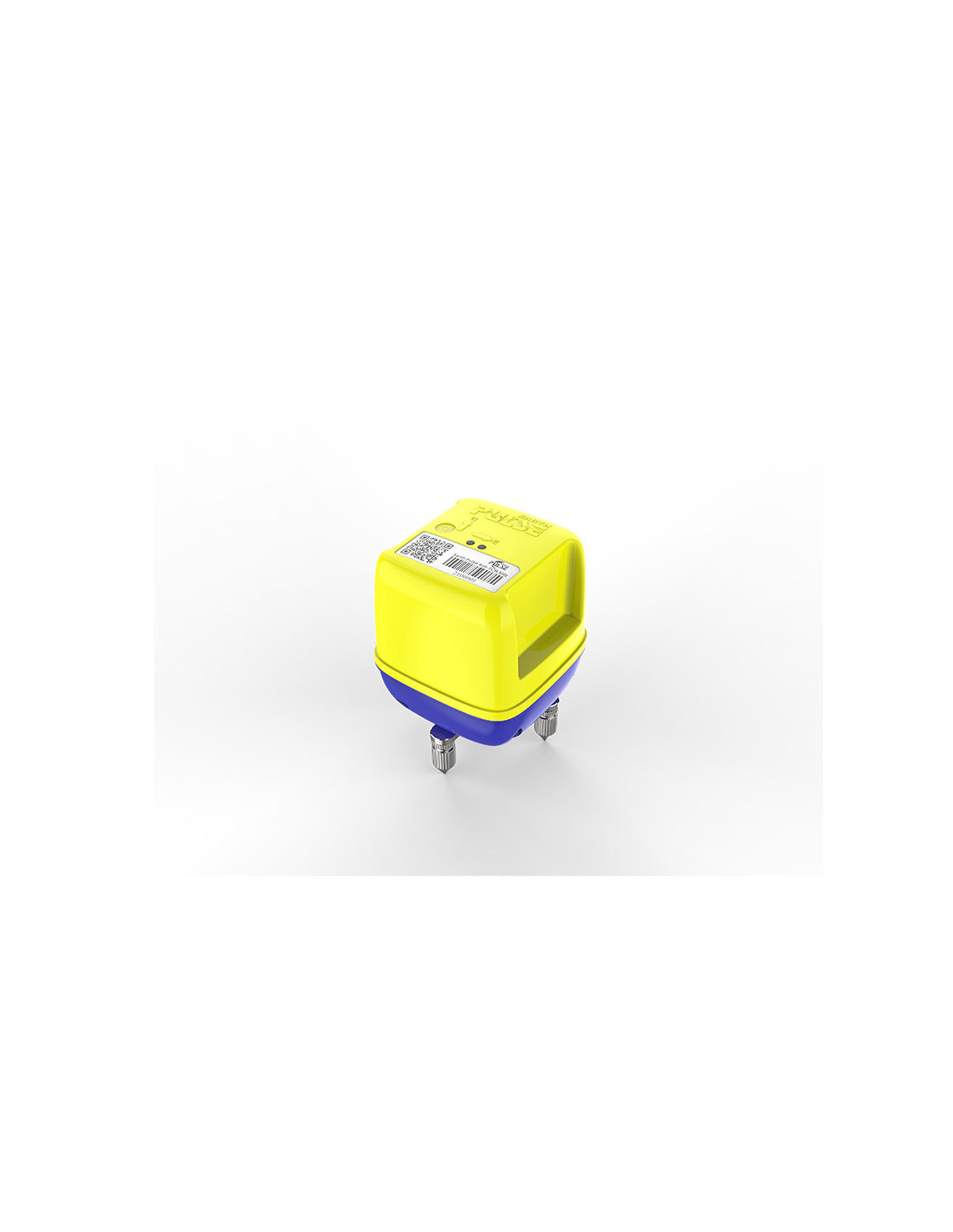

Ant-1CN-10Hz nodo sísmico autónomo inalámbrico

Especificaciones mecánicas y ambientales

• Peso: 1200 g sin incluir la pica
• Dimensiones: 90 x 100 x 128 mm
• Temperatura de trabajo: -40 °C a +70 °C
• Protección: IP68
• Vida operativa a 25 °C: ilimitada con panel solar externo, 7 días en transmisión en tiempo real, 15 días en transmisión cíclica y 40 días en grabación ciega
• Tiempo de carga: 6,5 horas

Adquisición y electrónica

• Canales: 1 canal con ADC Delta-Sigma
• Convertidor A/D: 32 bits
• Tasa de muestreo: 0,25 ms, 0,5 ms, 1 ms, 2 ms, 4 ms, 8 ms, 10 ms y 20 ms
• Ganancia del preamplificador: 0 a 24 dB en pasos de 6 dB
• Filtro de corte bajo: 1 Hz, DC eliminado o desactivado
• Filtro anti alias: 206,5 Hz a 2 ms, seleccionable en fase lineal o mínima
• Entrada máxima a 0 dB: 2,5 V pico
• Ruido de entrada equivalente a 12 dB: 0,5 μV a 0,25 ms; 0,2 μV a 2 ms; 0,14 μV a 4 ms
• Rango dinámico instantáneo a 12 dB: 118,9 dB a 0,25 ms; 126,8 dB a 2 ms; 130 dB a 4 ms
• Rango dinámico total: 145 dB
• Estándar de temporización: <1 ppm
• Precisión temporal: ±10 μs disciplinada por GPS
• Almacenamiento: ampliable de 32 GB a 128 GB
• GNSS integrado: GPS/Beidou/GLONASS/GNSS simultáneo, modo simple o dual
• Precisión de ganancia: <1 %

Geófono 10 Hz

• Frecuencia natural: 10 ±3,5 %
• Resistencia DC: 1800 ±3,5 %
• Sensibilidad en circuito abierto: 78,7 ±3,5 %
• Amortiguamiento: 0,7 ±5 %
• Distorsión: ≤0,1 %
• Frecuencia espuria: ≥240
• Rango efectivo de frecuencia: 0,5 a 1000
