WCH-4 Sistema Modular de Prospecção Wireless em Postes de Fundação

O WCH-4 introduz um novo conceito de dispositivo para estudos cross-hole nos pólos da Fundação. Mais do que uma equipe em seu sentido tradicional, o WCH-4 é um dispositivo modular sem fio para estúdios do Polo Foundation e seu núcleo são bobinas controladas eletronicamente motorizadas que montam os furos de sonda de alta potência para estudos cruzados em Fundação, diafragmas e todos os trabalhos de infra-estrutura de cimento ou concreto que podem ser testados através de metodologia cross-hole, que é inclinada para baixo através de tubos especialmente dispostos para serem lançados e então preenchidos com água.

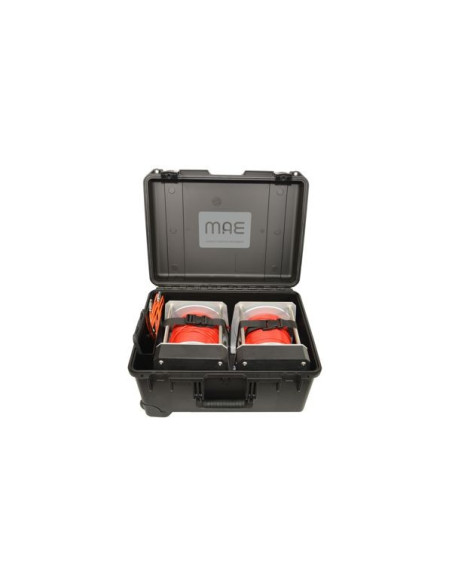

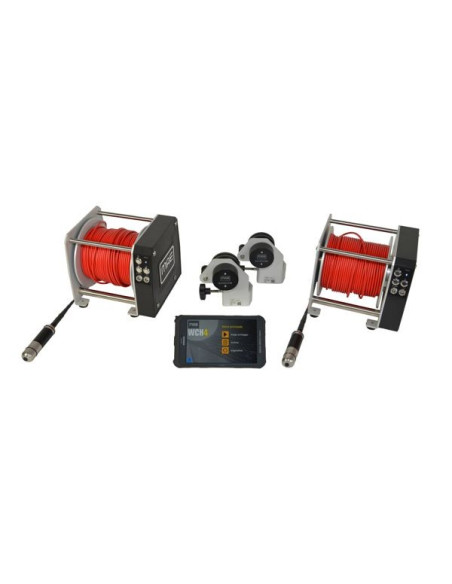

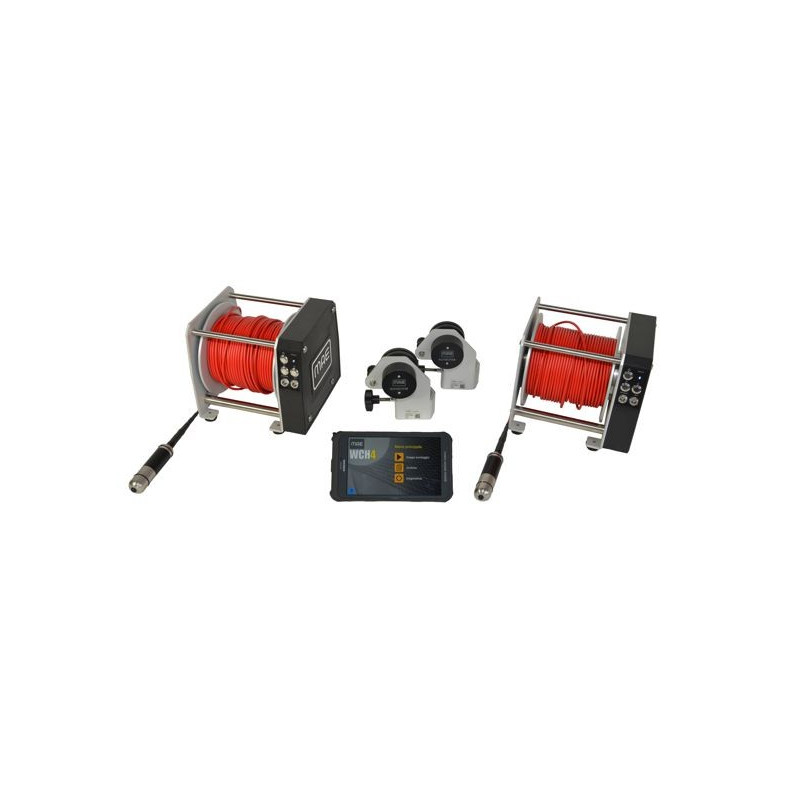

Cada bobina do sistema WCH-4 é equipada com uma sonda de cabo motorizada de 60 mt e com todos os componentes eletrônicos que gerenciam automaticamente a sonda durante a descida ascendente das sondas (furos cruzados) e salvam os dados.

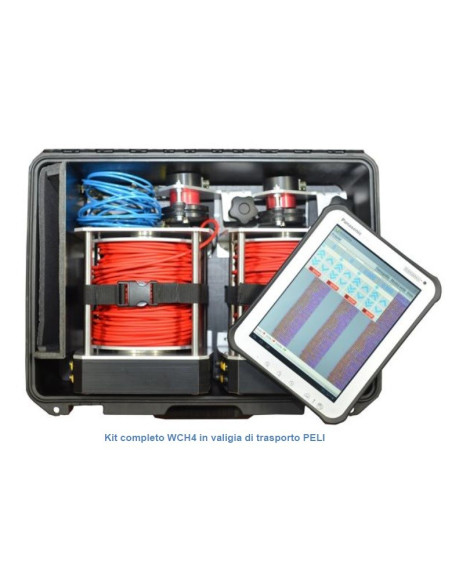

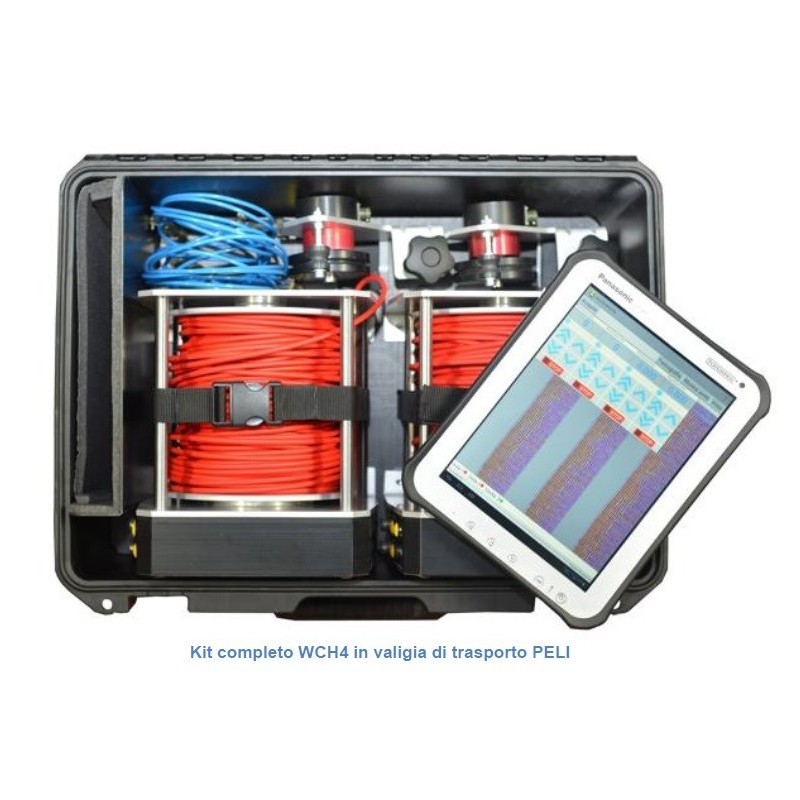

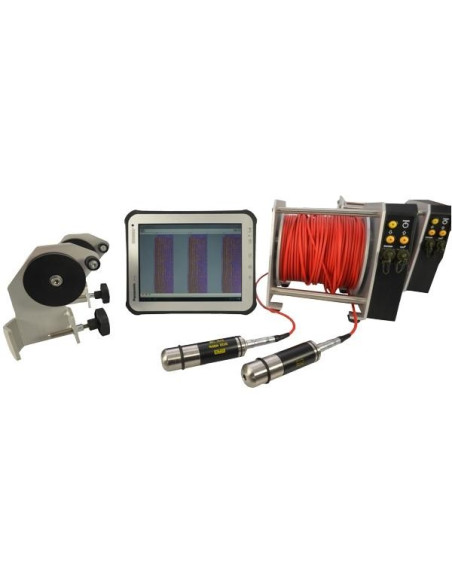

Devido ao Panasonic Rugged Tablet 10.4 e à quase total falta de material de fiação, a configuração, as medidas de gerenciamento, além da visualização e interpretação dos dados adquiridos, são fáceis e imediatas. Na análise de modo direto, cada onda emitida pelo gerador interno é completamente exibida e também é possível alterar os parâmetros da tela para facilitar mais a leitura da velocidade do cruzamento e a presença de defeitos no material sob investigação.

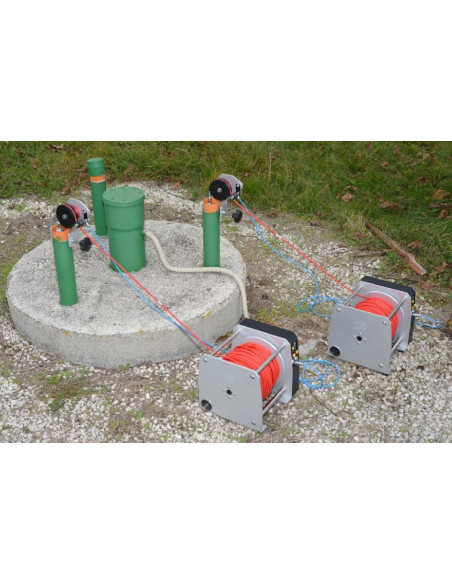

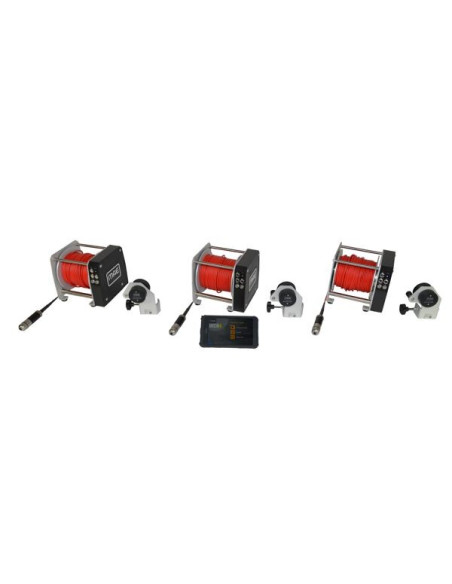

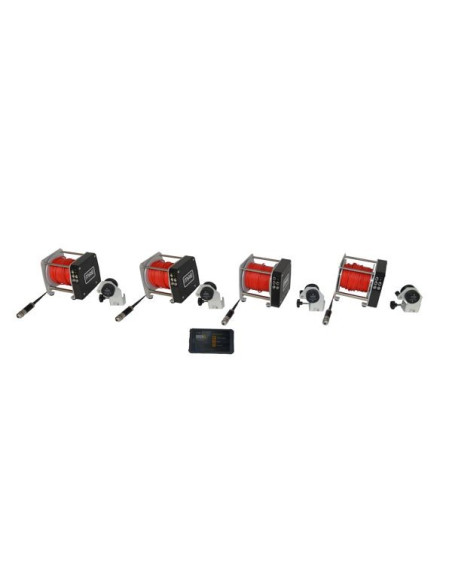

Usando bobinas motorizadas de 2-3-4 WCH-4 sem fio com manuseio automático simultâneo, é possível obter uma economia exponencial do tempo necessário para o estudo, pois com um único aumento de descida das sondas dentro do polo a ser verificado (que deve ser instrumentado com 2-3-4 tubos) é possível obter as secções correspondentes.

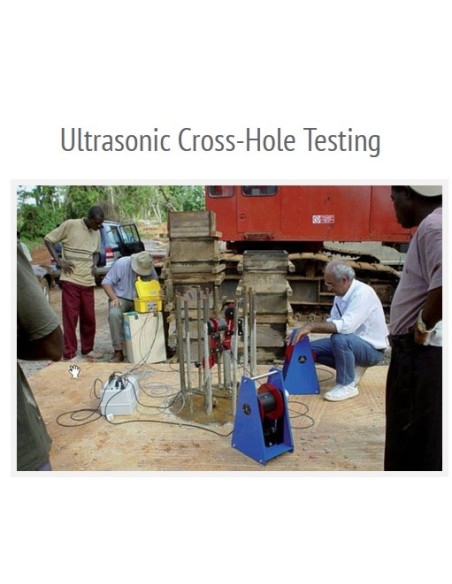

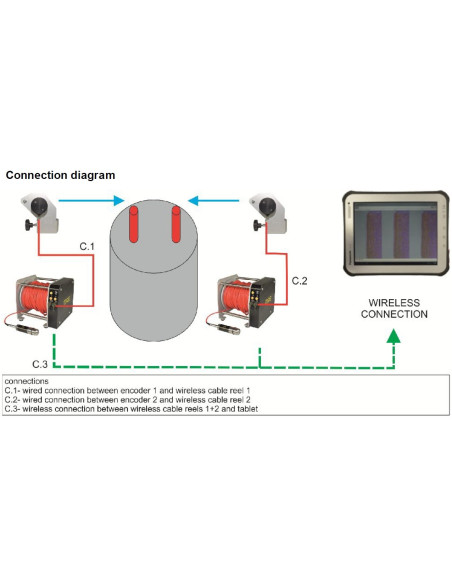

Os dados obtidos em cada pulso são mostrados em tempo real no monitor do tablet, permitindo a visualização imediata de qualquer imperfeição da estrutura investigada. As pesquisas de procedimento de furos cruzados com 3,4 2 canais são gerenciadas de forma totalmente automática. As únicas actividades são aqueles necessários para o operador em relação codificadores de posicionamento para ler a posição das pontas dos tubos de ensaio motorizados, prontos para o estudo e o alinhamento inicial das sondas no pólo cobertura. Quando essa atividade é concluída, a aquisição de dados, que é tratada automaticamente pelo sistema, é iniciada pressionando-se um botão. É possível verificar os dados assim que eles são adquiridos, a fim de controlar em tempo real o progresso do teste. É possível imprimir imediatamente o relatório de teste que contém os dados da pesquisa que você acabou de fazer diretamente no site.

Conformidade regulatória: ASTM D6760-08

- FORÇAS -
- Sistema fácil de usar por um único operador.

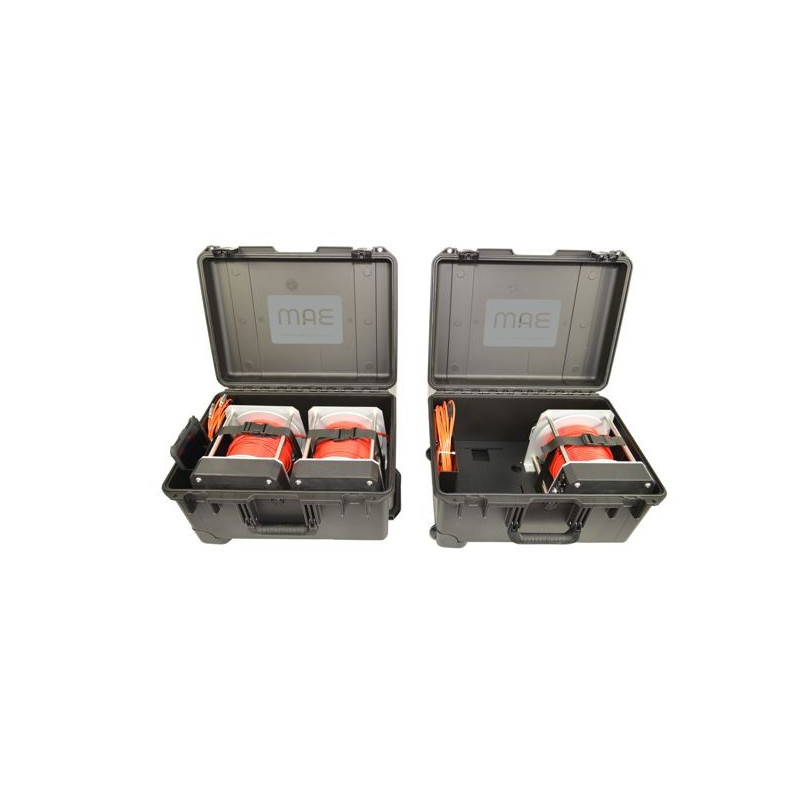

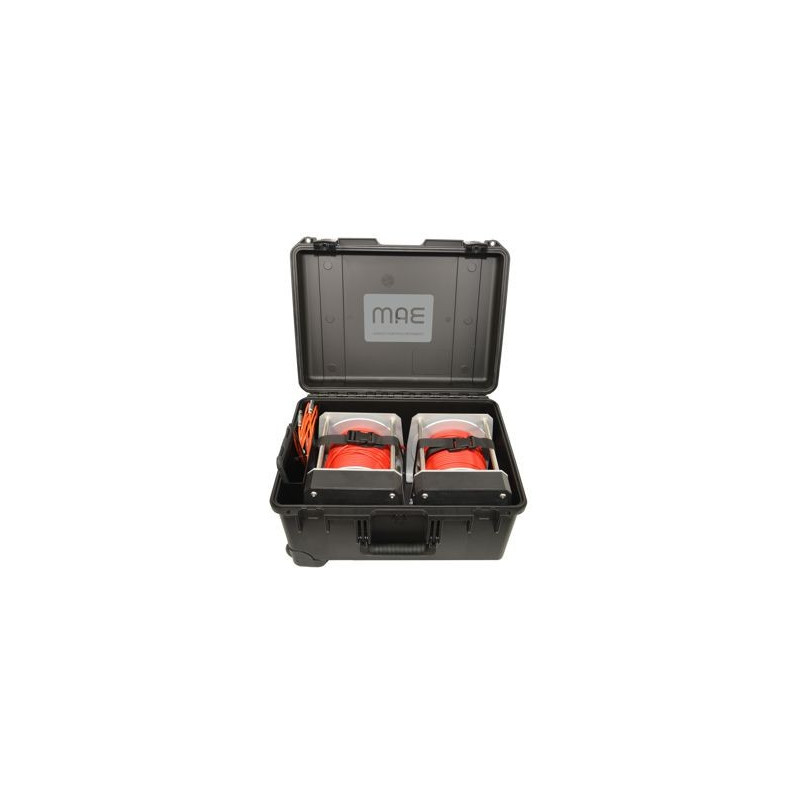

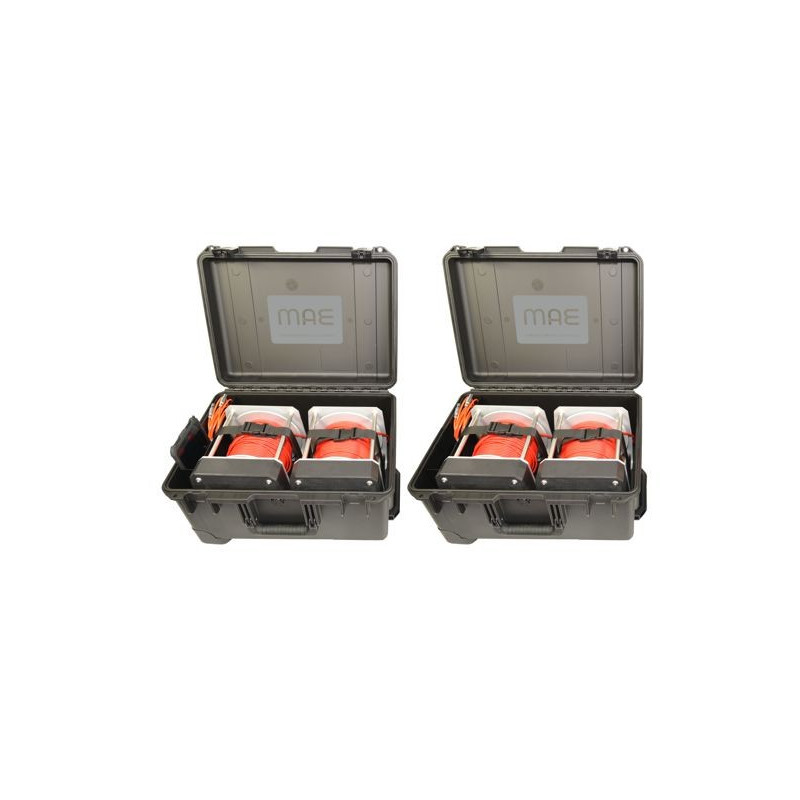

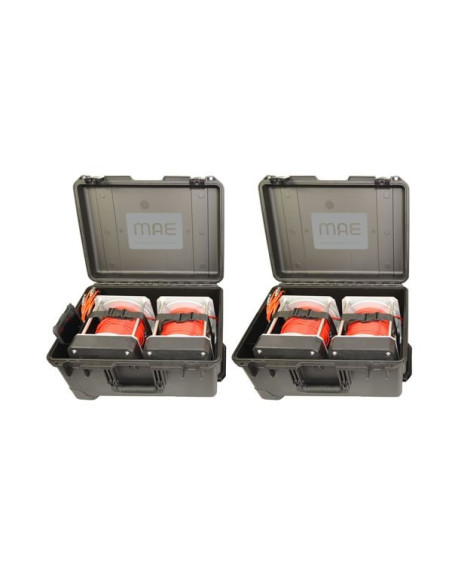

- Fácil de transportar em um caso único equipado com carro.
- Software intuitivo e orientação passo a passo.

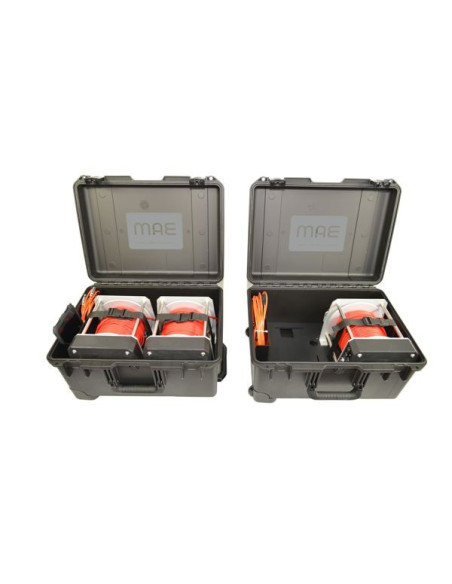

- sistema modular

- ESPECIFICAÇÕES -

Aquisição:
- bases de tempo: 100 ns, 200 ns, 500 ns, 1 μs, 2 μs, 5 μs, 10 μs, 20 μs
- Resolução da amostra: 12 bits.
- Amostras por evento: 2048
- Fatores de amplificação: x1, x2, x4, x5, x8, x10, x16, x32
- Largura de banda: 50 MHz
- Filtros ultra-sônicos: freqüência central de 50 kHz.
- erro diferencial: <0,03%

Sondas:
- Do furo: frequência ressonante 52 kHz, diâmetro 35mm
- Tensão de pico de excitação: 500V (normal), 2000V (alta)
- Frequência máxima para emissão de pulso: 1 por segundo
- Passo mínimo de medição: 10mm
- Bobinas motorizadas: não. 2,3 ou 4 com 60 metros de cabo
- Posição do codificador: n. 2,3 ou 4, precisão 1,4°
- Velocidade e alinhamento: gerenciados automaticamente
- Botões de hardware para operar motores
- Comutação automática para transmissão/recepção de ultrassom

Geral:
- Tecnologia sem fio: WiFi - 2,4 GHz - 802.11b
- Sincronização sem fio: banda de 5 GHz, 8 canais selecionáveis.
- Temperatura de funcionamento: - 20/80 ° C.
- Dimensões de uma unidade: L220 x H225 x P250 mm
