WCH-4 Sistema modular de Prospección inalámbrico en Postes de Cimentación

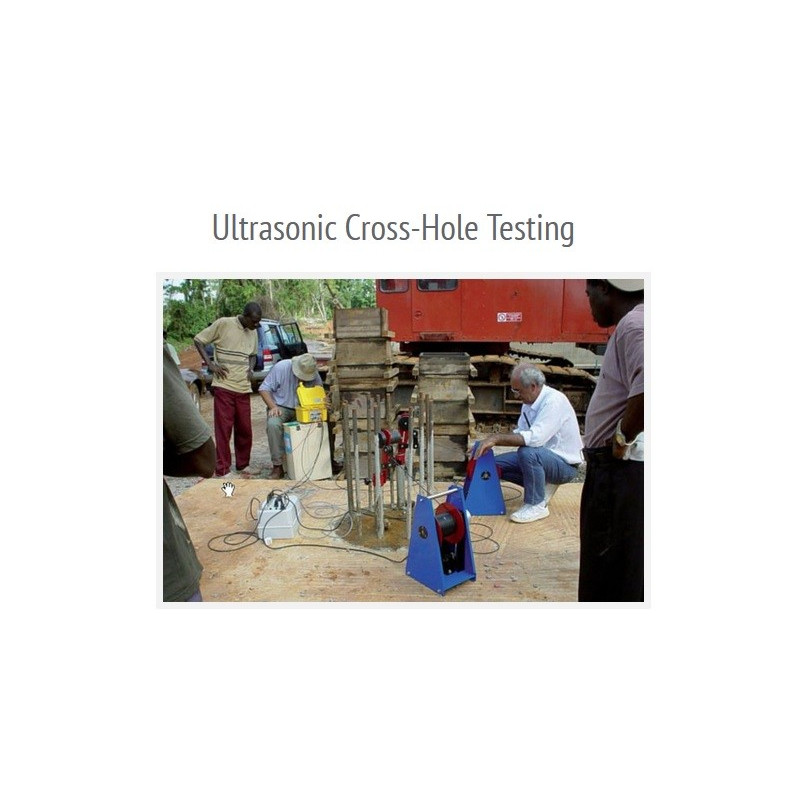

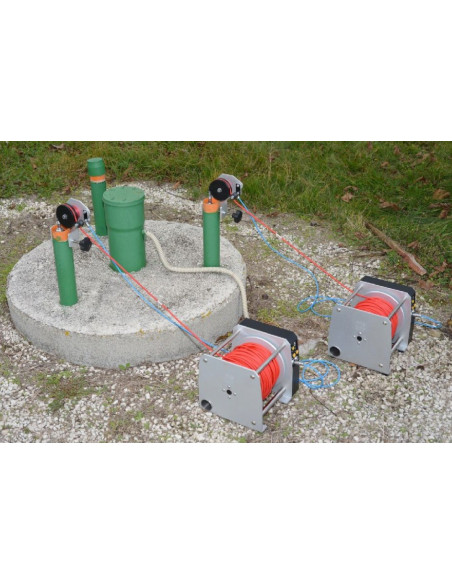

WCH-4 introduce un nuevo concepto de dispositivo para los estudios de cross-hole en los polos de la Fundación. Más que un equipo en su sentido tradicional, WCH-4 es un dispositivo inalámbrico modular para estudios de Fundación Polo cross-hole y su núcleo son los motorizados electrónicamente controlados carretes que monta la sonda alta potencia  los agujeros para los estudios de cross-hole en Fundación, diafragmas y todas las obras infraestructurales cemento o concreto que pueden ser probadas por metodología de cross-hole, que es inclinada hacia abajo a través de tuberías especialmente dispuestos al lanzado y luego rellenar con agua.

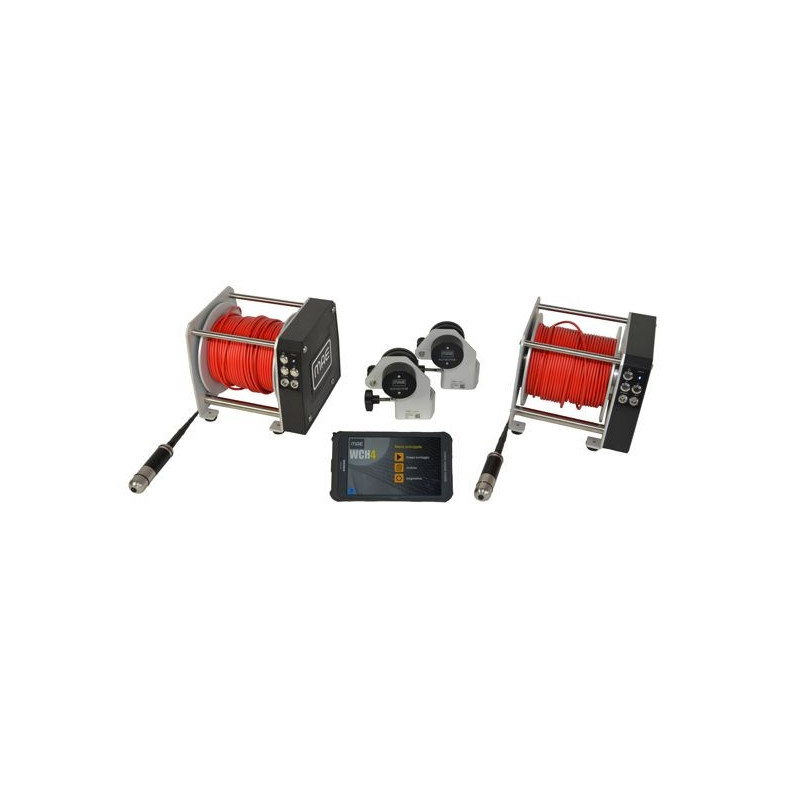

Cada carrete de WCH-4 sistema está equipado con una sonda motorizado de cable de 60 mt y con toda la electrónica que gestiona automáticamente la sonda durante el ascenso descenso de las sondas (cross-hole) y ahorro de datos.

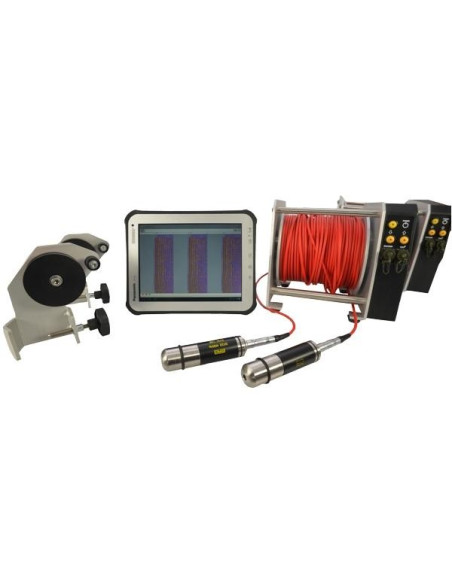

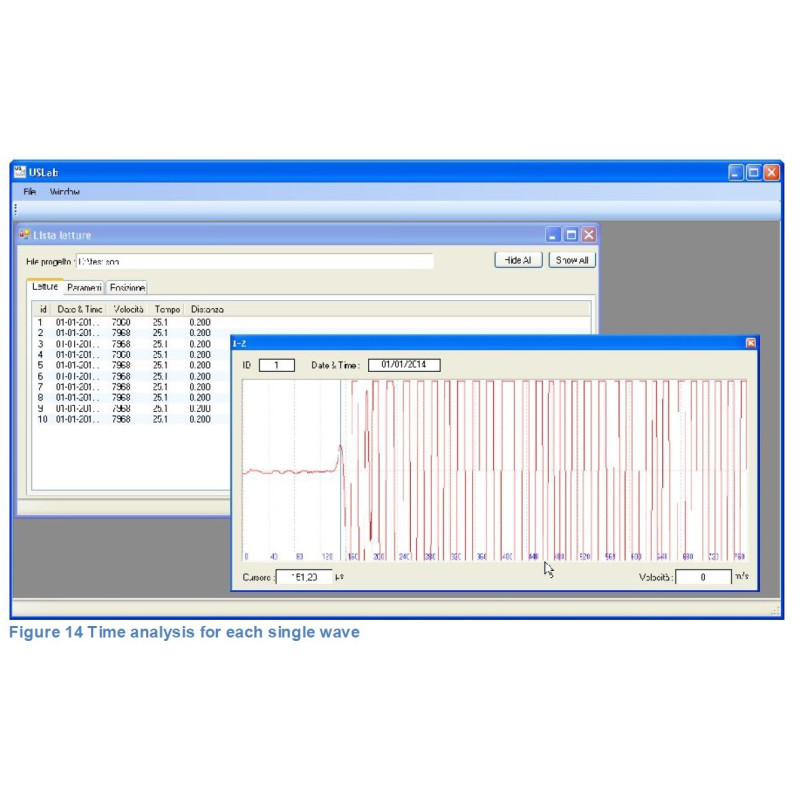

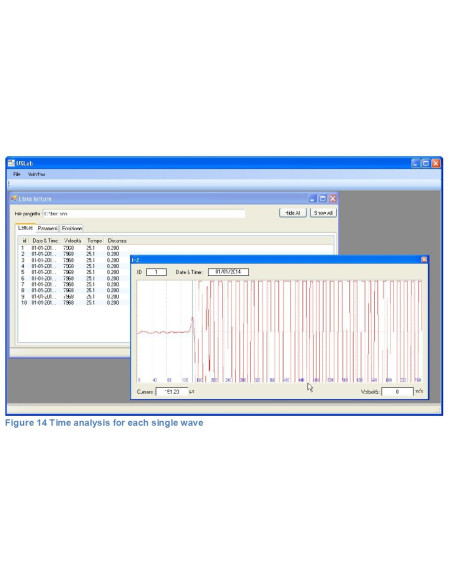

Debido a Panasonic resistente Tablet 10.4 y la falta casi total de material cableado, configuración, medidas de gestión además de visualización y la interpretación de los datos adquiridos es fácil e inmediata. En el análisis directo modo cada onda emitida por el generador interno se muestra completamente y también es posible cambiar los parámetros de la pantalla para facilitar más la lectura de la velocidad de la travesía y la presencia de defectos en el material investigado.

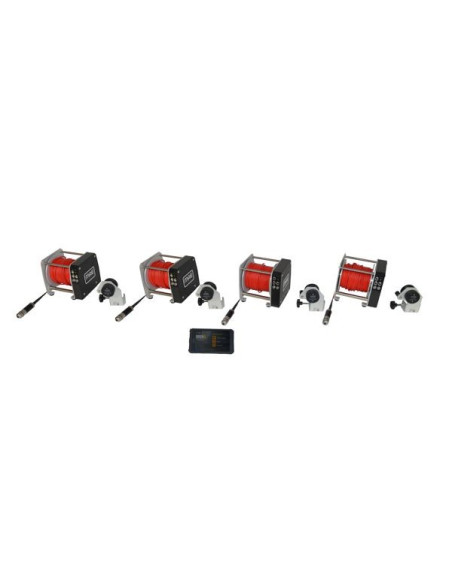

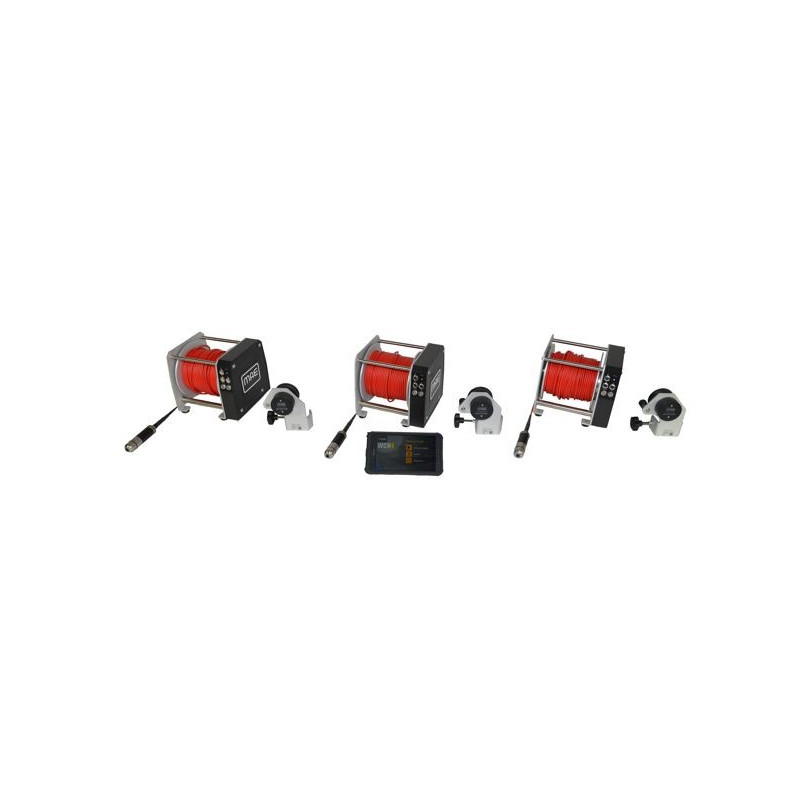

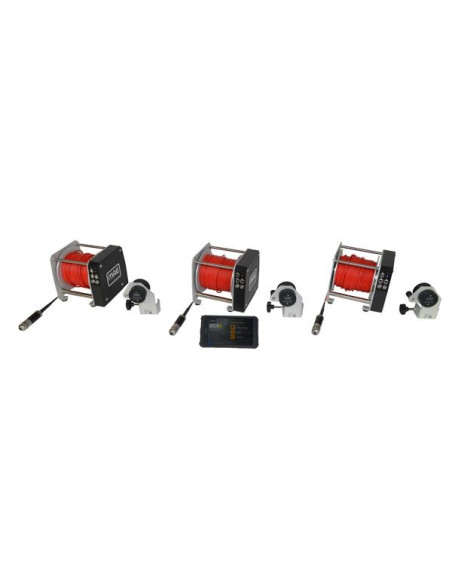

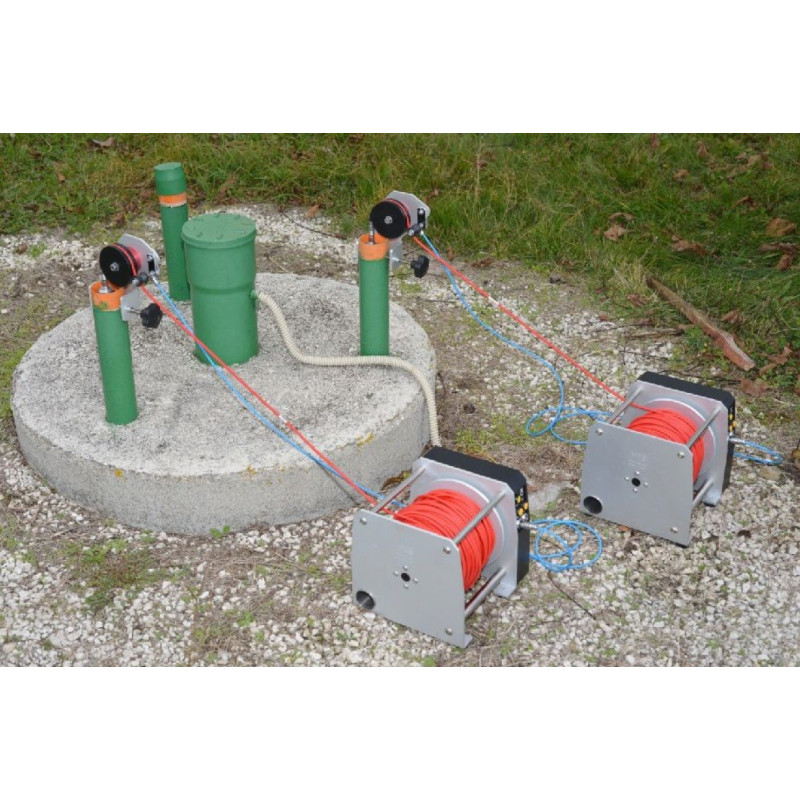

Mediante el uso de 2-3-4 WCH-4 inalámbricos carretes motorizados con automático simultáneo manejo es posible obtener un ahorro exponencial del tiempo requerido para el estudio, porque con un solo ascenso descenso de las sondas dentro del polo de comprobarse (que deben ser instrumentados con 2-3-4 tubos) es posible obtener las secciones correspondientes.

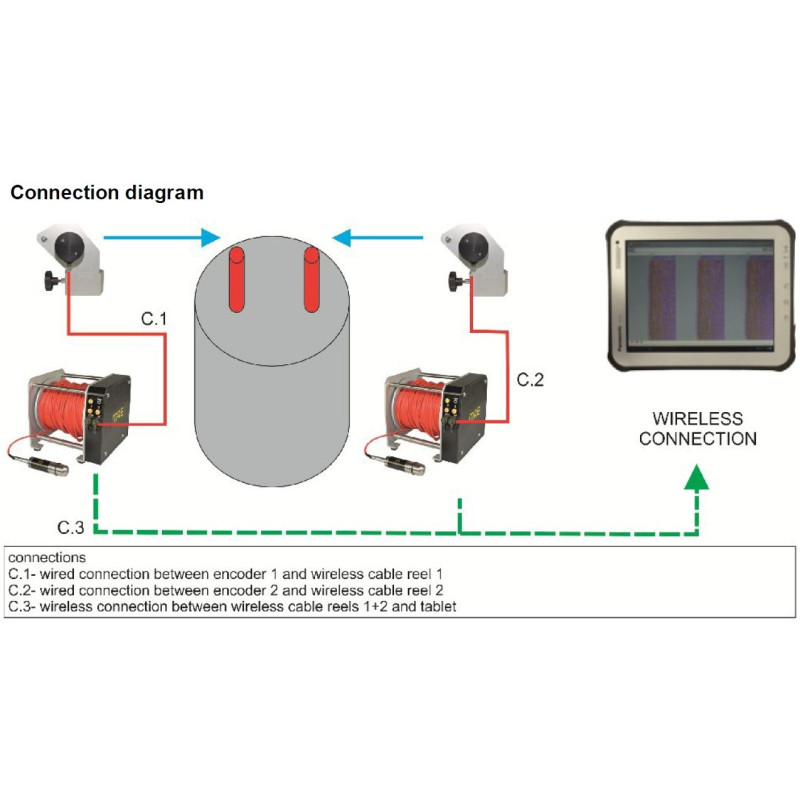

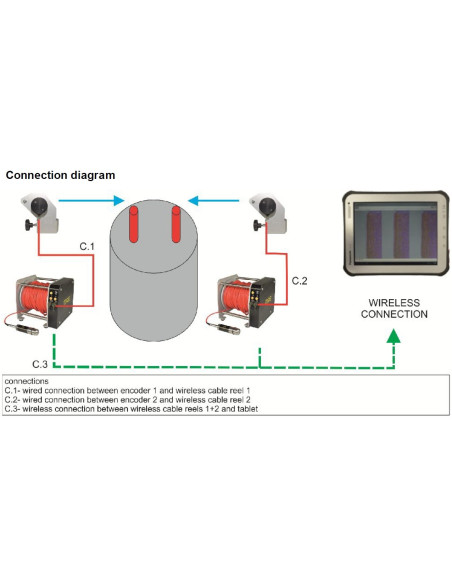

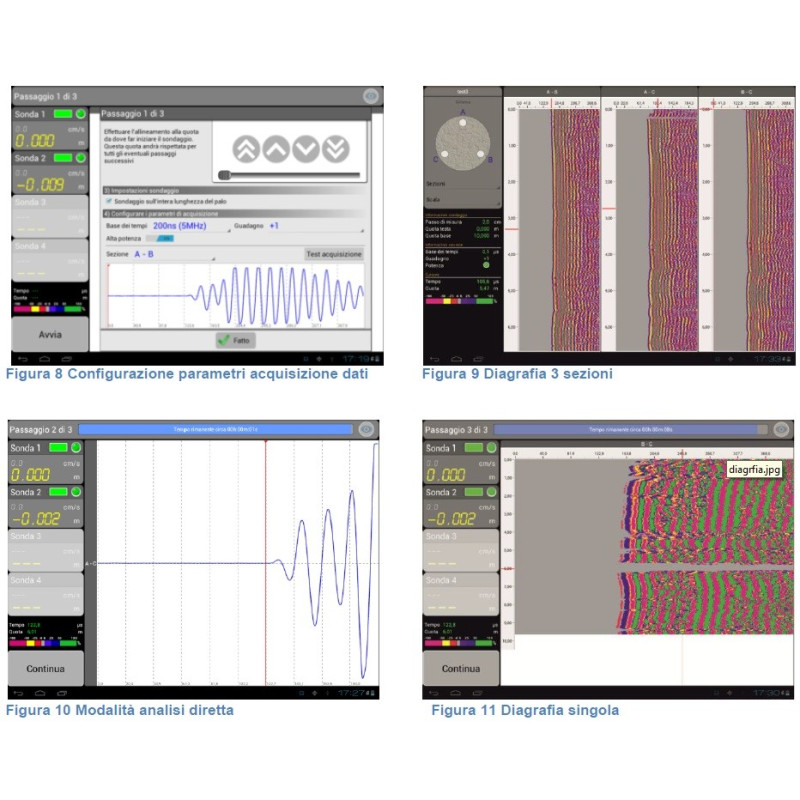

Los datos obtenidos en cada pulso se muestran en tiempo real en el monitor de la tableta que permite la visualización inmediata de cualquier imperfección de la estructura investigada. Cruz hoyos encuestas procedimiento con 3.4 2 canales es administrado de manera completamente automática. Las únicas actividades necesarias al operador son aquellos con respecto al posicionamiento en los codificadores para leer la posición de puntas de prueba motorizados en los tubos dispuestos para el estudio y la alineación inicial de las sondas en la cobertura de polo. Una vez completada esta actividades, adquisición de datos, que es manejado automáticamente por el sistema, se inicia pulsando un botón. Es posible comprobar los datos tan pronto como se adquieren con el fin de controlar en tiempo real el progreso de la prueba. Es posible imprimir inmediatamente el informe de prueba que contiene los datos de la encuesta que acaba de realizar directamente en el sitio.

Cumplimiento normativo: ASTM D6760-08

- FORTALEZAS -
- Sistema fácil de usar por un solo operador.

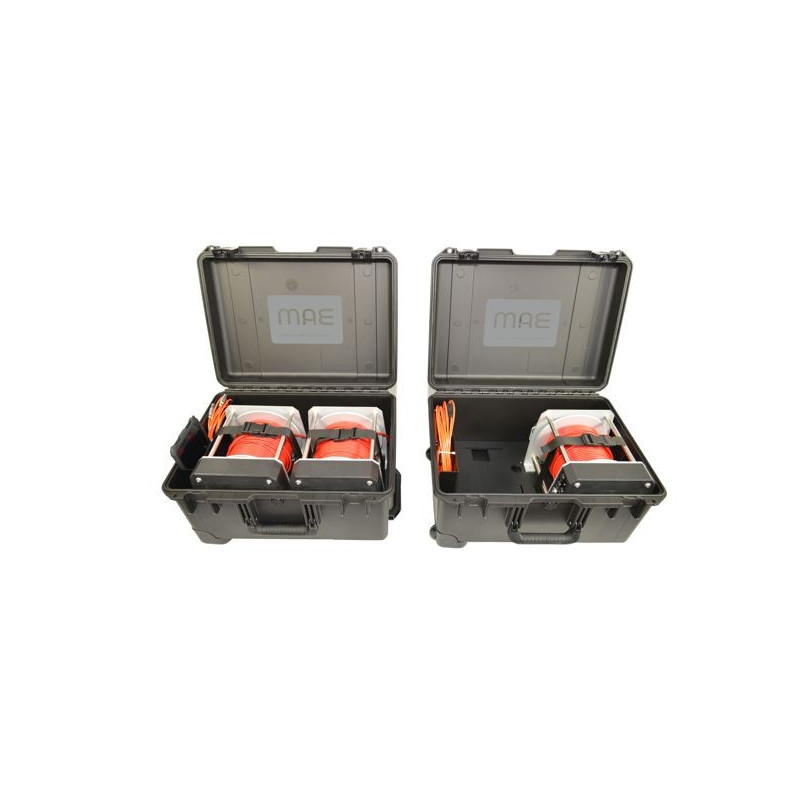

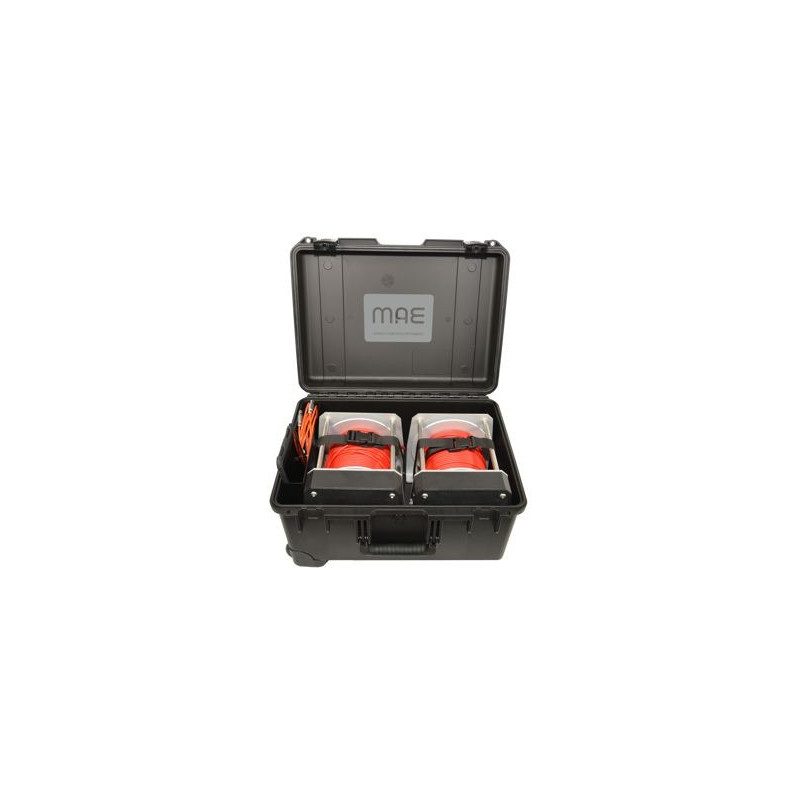

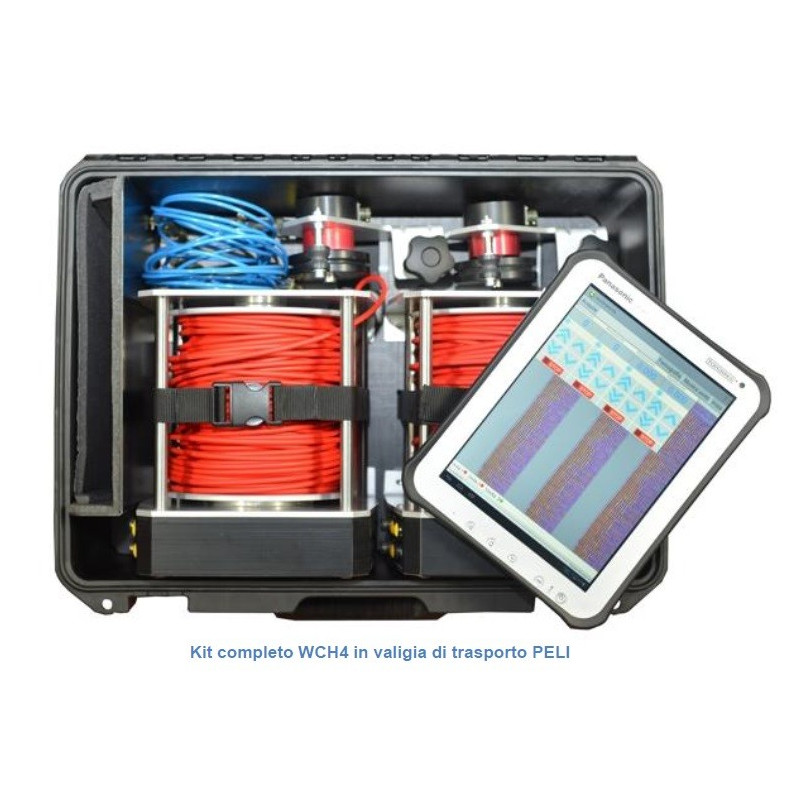

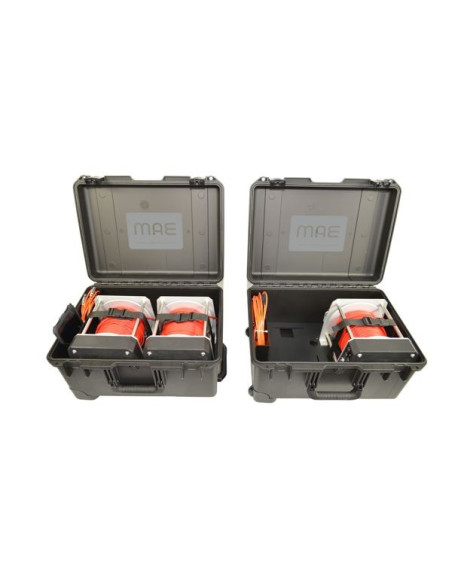

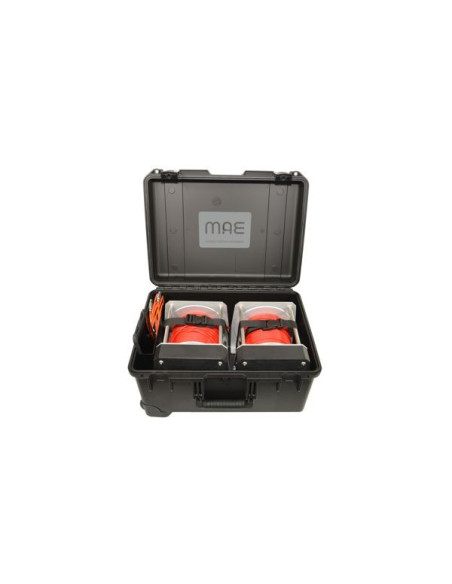

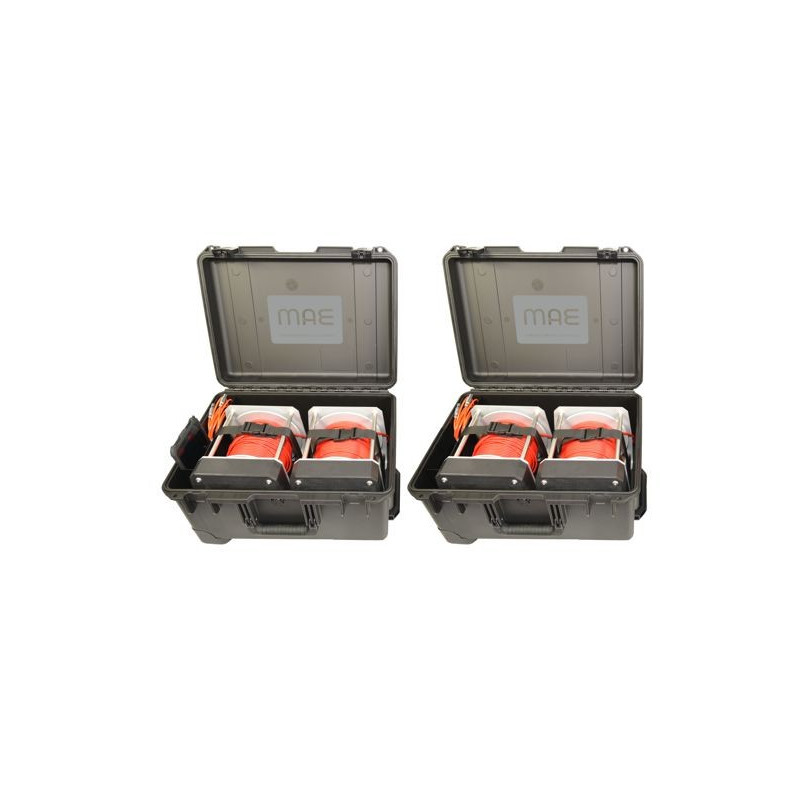

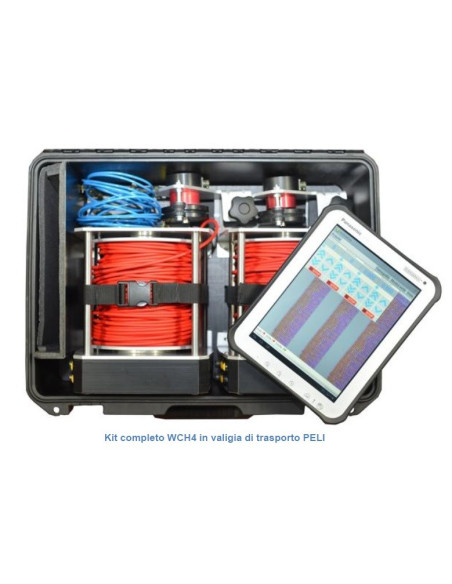

- Fácil de transportar en un estuche único equipado con carro.
- Software intuitivo y guía paso a paso.
- Sistema modular

- ESPECIFICACIONES -

Adquisición:
- Bases de tiempo: 100ns, 200ns, 500ns, 1µs, 2µs, 5µs, 10µs, 20µs
- Resolución de muestra: 12 bit.
- Muestras por evento: 2048
- Factores de amplificación: x1, x2, x4, x5, x8, x10, x16, x32
- Ancho de banda: 50 MHz
- Filtros ultrasónicos: frecuencia central 50 kHz.
- Error diferencial: <0.03%

Sondas:
- Del agujero: frecuencia de resonancia 52 kHz, diámetro 35 mm
- Voltaje pico de excitación: 500V (normal), 2000V (alto)
- Frecuencia máxima de emisión de pulsos: 1 por segundo
- Paso mínimo de medida: 10mm
- Carretes motorizados: no. 2,3 o 4 con 60 metros de cable
- Posición del codificador: n. 2,3 o 4, precisión 1,4°
- Velocidad y alineación: gestionadas automáticamente
- Botones de hardware para operar motores
- Conmutación automática para transmisión/recepción de ultrasonidos

General:
- Tecnología inalámbrica: WiFi - 2.4 GHz - 802.11b
- Sincronización inalámbrica: banda 5 GHz, 8 canales seleccionables.
- Temperatura de funcionamiento: - 20/80 ° C.
- Dimensiones de una unidad: L220 x H225 x P250 mm
