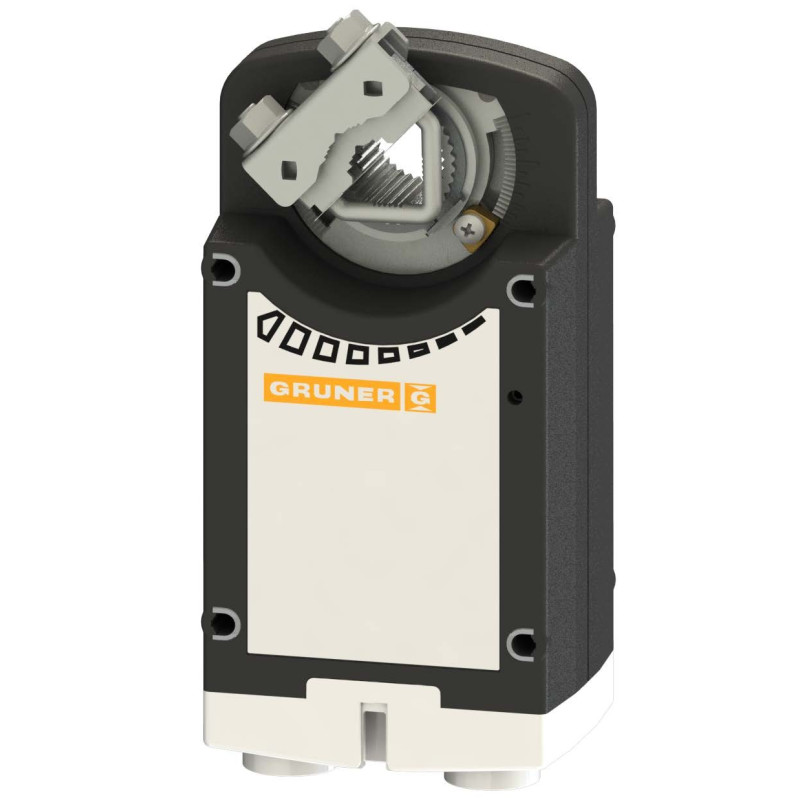

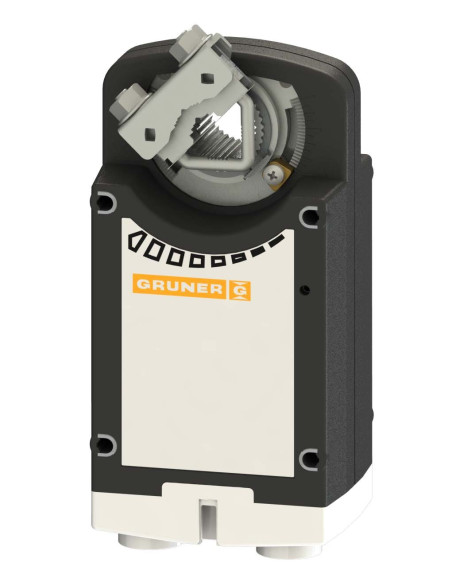

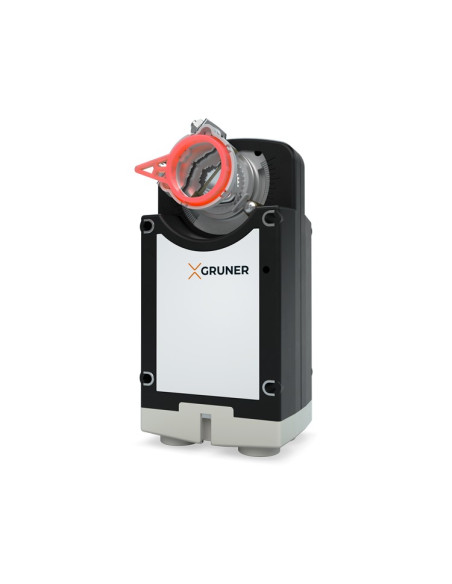

Atuador de Retorno por Mola, Ref.: 361C-024-10

Reference: Gruner 361C-024-10

Manufacturer: Gruner

Condition: New

Atuador de retorno por mola para ajustar amortecedores em instalações HVAC

- Atuador de retorno por mola
- 24 VAC / DC, contínuo (0) 2… 10 V
- Torque de 10 Nm
- Tempo de funcionamento: motor 150 s / 90 ° / mola 20 s / 90 °
- Conexão com cabo de 1m
- Sinal de feedback: (0) 2… 10 V
- Acoplamento do eixo: O 9-26 mm, quadrado 9-18 mm
- Montagem com faixa de montagem + parafusos

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

GERAL
ESPECIFICAÇOES
MODELOS
Data sheet
Download

---------- INDÚSTRIA ------------	Atuador de retorno por mola

Gruner 361C-024-10 Manual Download (825.92k)

Gruner 361C-024-10 Data Sheet Download (1.22M)

- Tempo de funcionamento do motor: 150 s / 90 °
- Tempo de funcionamento da primavera: 20 s / 90 °
- Torque do motor: 10 Nm
- Mola de torque: 10 Nm
- Tensão nominal: 24 VAC / DC
- Controle: controle contínuo (0) 2 ... 10 VCC
- Tamanho do amortecedor: até aprox. 2 m²
- Acoplamento do eixo: grampo quadrado 9-18 mm / redondo 9-26 mm

Electrical data
Nominal voltage	24 VAC/DC, 50/60 Hz
Nominal voltage range	19...29 VAC/DC
Power consumption motor (motion)	5,0 W
Power consumption standby (end position)	2,0 W
Wire sizing	8,0 VA
Control	continuous control (0)2...10 VDC / Ri > (100 kΩ) 50 kΩ (0)4...20 mA
Feedback signal	(0)2...10 VDC, max. 5 mA
Auxiliary switch	-
Contact load	-
Switching point	-
Connection motor	cable 1000 mm, 4 x 0,75 mm² (halogen free)
Connection feedback potentiometer	-
Connection auxiliary switch	-
Connection GUAC	-
Functional data
Torque motor	10 Nm
Torque spring	10 Nm
Damper size	up to approx. 2 m²
Synchronised speed	±5%
Direction of rotation	selected by mounting
Manual override	manual operation
Angle of rotation	0°...max. 95° can be limited with adjustable mechanical end stops
Running time motor	150 s / 90°
Running time spring	20 s / 90°
Sound power level motor	< 35 dB(A)
Sound power level spring	< 65 dB(A)
Shaft coupling	clamp ◊ 9-18 mm / Ø 9-26 mm
Position indication	mechanical with pointer
Service life	> 60 000 cycles (0°...95°...0°) > 1 000 000 partial cycles (max. ±5°)
Safety
Protection class	III (safety extra-low voltage)
Degree of protection	IP 54
EMC	CE (2014/30/EU)
LVD	CE (2014/35/EU)
RoHS	CE (2011/65/EU - 2015/863/EU - 2017/2102/EU)
Mode of operation	Typ 1 (EN 60730-1)
Rated impulse voltage	0,8 kV (EN 60730-1)
Control pollution degree	3 (EN 60730-1)
Ambient temperature normal operation	-30°C...+50°C
Storage temperature	-30°C...+80°C
Ambient humidity	5...95% r.H., non condensing (EN 60730-1)
Maintenance	maintenance free

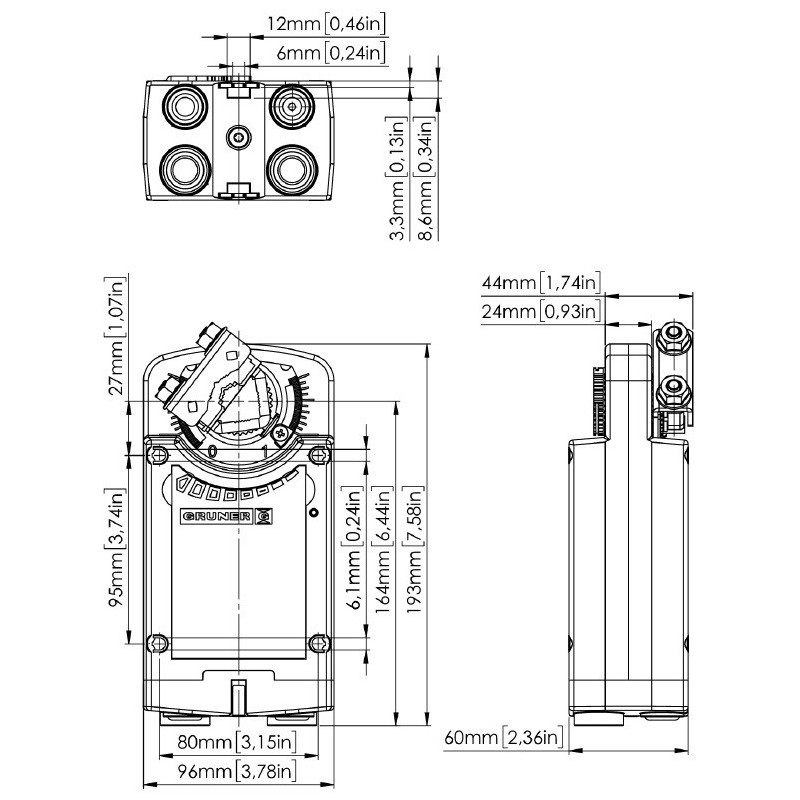

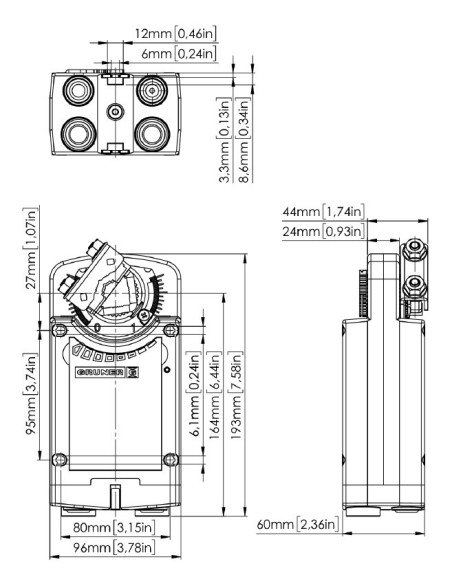

Dimensions / Weight
Dimensions	193 x 96 x 60 mm
Weight	1600 g
