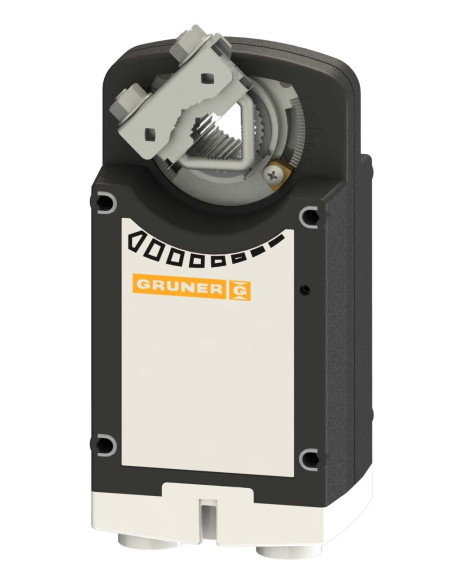

Referencia: Gruner 361C-024-20 - Marca: Gruner

- Atuador de retorno por mola
- 24 VAC / DC, contínuo (0) 2… 10 V
- Torque de 20 Nm
- Tempo de funcionamento: motor 150s/90°/mola 20s/90°
- Conexão com cabo de 1m
- Sinal de feedback: (0) 2… 10 V
- Acoplamento do eixo: O 9-26 mm, quadrado 9-18 mm
- Montagem com faixa de montagem + parafusos

Opção: Interruptor Auxiliar

Opções
309,00 €
Sem IVA Envío: 3 a 6 semanas



Atuador de retorno por mola para ajustar amortecedores em instalações HVAC

- Tempo de funcionamento do motor: 150 s / 90 °
- Tempo de funcionamento da primavera: 20 s / 90 °
- Torque do motor: 20 Nm
- Mola de torque: 20 Nm
- Tensão nominal: 24 VAC / DC
- Controle: controle contínuo (0) 2 ... 10 VCC
- Tamanho do amortecedor: até aprox. 4 m²
- Acoplamento do eixo: grampo quadrado 9-18 mm / redondo 9-26 mm

Electrical data
Nominal voltage 24 VAC/DC, 50/60 Hz
Nominal voltage range 19...29 VAC/DC
Power consumption motor (motion) 8,0 W
Power consumption standby (end position) 2,0 W
Wire sizing 11,5 VA
Control continuous control (0)2...10 VDC / Ri > (100 kΩ) 50 kΩ (0)4...20 mA
Feedback signal (0)2...10 VDC, max. 5 mA
Auxiliary switch -
Contact load -
Switching point -
Connection motor cable 1000 mm, 4 x 0,75 mm² (halogen free)
Connection feedback potentiometer -
Connection auxiliary switch -
Connection GUAC -
Functional data
Torque motor 20 Nm
Torque spring 20 Nm
Damper size up to approx 4 m²
Synchronised speed ±5%
Direction of rotation selected by mounting
Manual override manual operation
Angle of rotation 0°...max. 95° can be limited with adjustable mechanical end stops
Running time motor 150 s / 90°
Running time spring 20 s / 90°
Sound power level motor < 35 dB(A)
Sound power level spring < 65 dB(A)
Shaft coupling clamp ◊ 9-18 mm / Ø 9-26 mm
Position indication mechanical with pointer
Service life > 60 000 cycles 0°...95°...0° > 1 000 000 partial cycles max. ±5°
Safety
Protection class III (safety extra-low voltage)
Degree of protection IP 54
EMC CE (2014/30/EU)
LVD CE (2014/35/EU)
RoHS CE (2011/65/EU - 2015/863/EU - 2017/2102/EU)
Mode of operation Typ 1 (EN 60730-1)
Rated impulse voltage 0,8 kV (EN 60730-1)
Control pollution degree 3 (EN 60730-1)
Ambient temperature normal operation -30°C...+50°C
Storage temperature -30°C...+80°C
Ambient humidity 5...95% r.H., non condensing (EN 60730-1)
Maintenance maintenance free
Dimensions / Weight

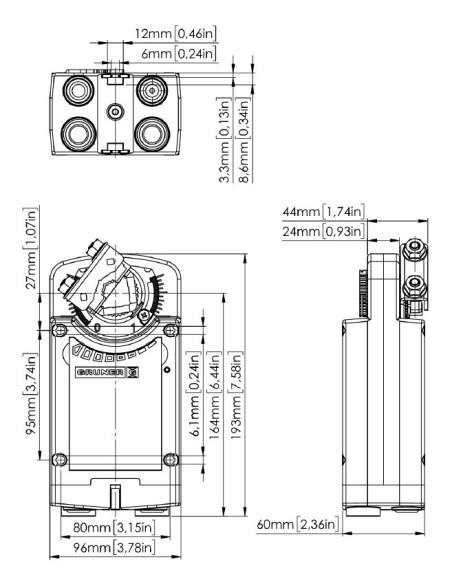

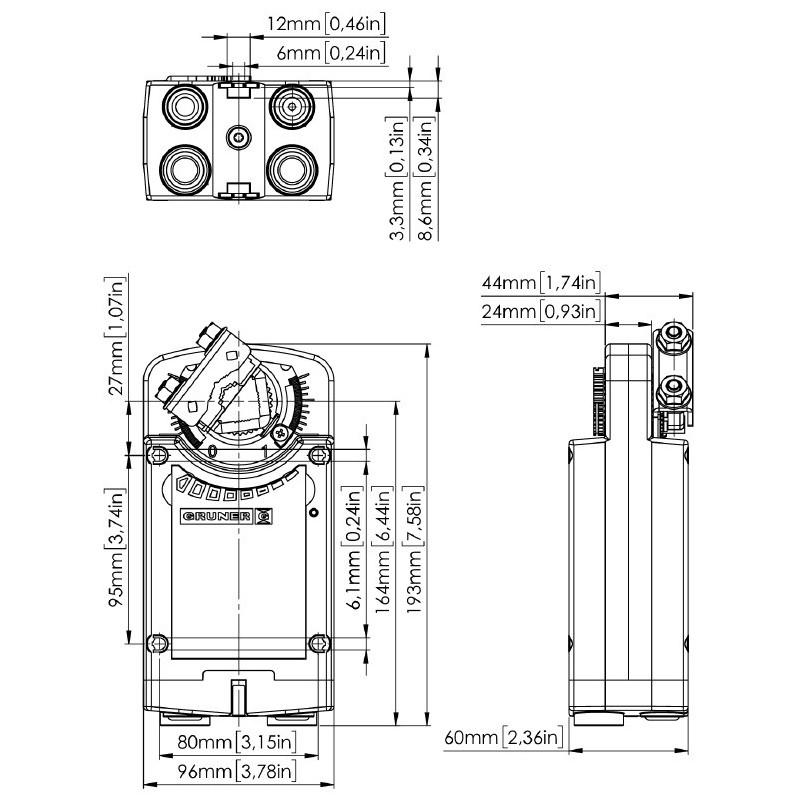

Dimensions 193 x 96 x 70 mm
Weight 1600 g
