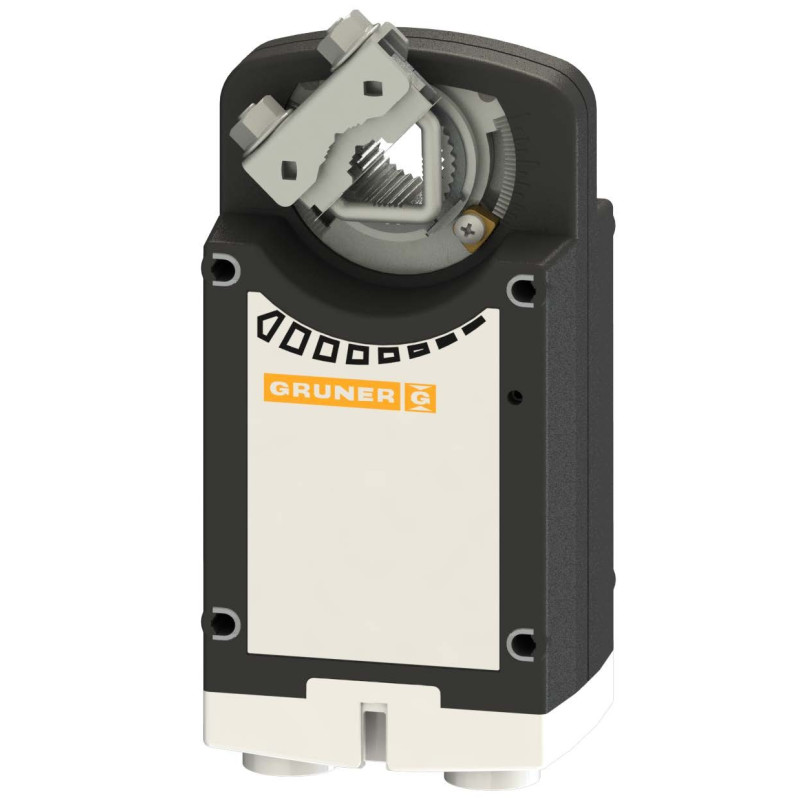

Actuador de Retorno por Resorte, Ref.: 361C-024-10

Referencia: Gruner 361C-024-10

Fabricante: Gruner

Condición: Nuevo

Actuador de retorno por resorte para ajustar amortiguadores en instalaciones HVAC

- Actuador de retorno por resorte
- 24 V CA / CC, continuo (0) 2… 10 V
- Par de apriete 10 Nm
- Tiempo de funcionamiento: motor 150 s / 90 ° / resorte 20 s / 90 °
- Conexión con cable de 1 m
- Señal de retroalimentación: (0) 2… 10 V
- Acoplamiento del eje: O 9-26 mm, cuadrado 9-18 mm
- Montaje con tira de montaje + tornillos

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

GENERAL
ESPECIFICACIONES
MODELOS
Ficha técnica
Descargar

---------- INDUSTRIA ------------	Actuador de Retorno por Resorte

Gruner 361C-024-10 Manual Descargar (825.92k)

Gruner 361C-024-10 Data Sheet Descargar (1.22M)

- Motor de tiempo de funcionamiento: 150 s / 90 °
- Resorte de tiempo de funcionamiento: 20 s / 90 °
- Par motor: 10 Nm
- Muelle de par: 10 Nm
- Tensión nominal: 24 VAC / DC
- Control: control continuo (0) 2 ... 10 VDC
- Tamaño de la compuerta: hasta aprox. 2 m²
- Acoplamiento del eje: abrazadera cuadrada 9-18 mm / redonda 9-26 mm

Electrical data
Nominal voltage	24 VAC/DC, 50/60 Hz
Nominal voltage range	19...29 VAC/DC
Power consumption motor (motion)	5,0 W
Power consumption standby (end position)	2,0 W
Wire sizing	8,0 VA
Control	continuous control (0)2...10 VDC / Ri > (100 kΩ) 50 kΩ (0)4...20 mA
Feedback signal	(0)2...10 VDC, max. 5 mA
Auxiliary switch	-
Contact load	-
Switching point	-
Connection motor	cable 1000 mm, 4 x 0,75 mm² (halogen free)
Connection feedback potentiometer	-
Connection auxiliary switch	-
Connection GUAC	-
Functional data
Torque motor	10 Nm
Torque spring	10 Nm
Damper size	up to approx. 2 m²
Synchronised speed	±5%
Direction of rotation	selected by mounting
Manual override	manual operation
Angle of rotation	0°...max. 95° can be limited with adjustable mechanical end stops
Running time motor	150 s / 90°
Running time spring	20 s / 90°
Sound power level motor	< 35 dB(A)
Sound power level spring	< 65 dB(A)
Shaft coupling	clamp ◊ 9-18 mm / Ø 9-26 mm
Position indication	mechanical with pointer
Service life	> 60 000 cycles (0°...95°...0°) > 1 000 000 partial cycles (max. ±5°)
Safety
Protection class	III (safety extra-low voltage)
Degree of protection	IP 54
EMC	CE (2014/30/EU)
LVD	CE (2014/35/EU)
RoHS	CE (2011/65/EU - 2015/863/EU - 2017/2102/EU)
Mode of operation	Typ 1 (EN 60730-1)
Rated impulse voltage	0,8 kV (EN 60730-1)
Control pollution degree	3 (EN 60730-1)
Ambient temperature normal operation	-30°C...+50°C
Storage temperature	-30°C...+80°C
Ambient humidity	5...95% r.H., non condensing (EN 60730-1)
Maintenance	maintenance free

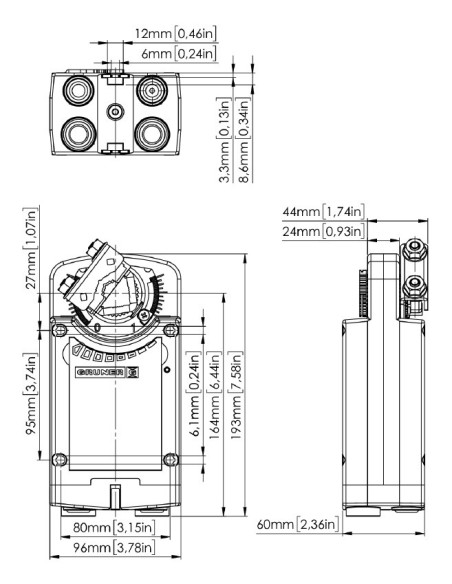

Dimensions / Weight
Dimensions	193 x 96 x 60 mm
Weight	1600 g
