Scientech12E Método Ultrasónico de tiempo y movimiento (modo M) con modelo sencillo de corazón

Scientech12E Modo T-M Ultrasónico es una plataforma ideal para mejorar la educación, el entrenamiento, las habilidades y el desarrollo entre nuestras mentes jóvenes.

Modo T-M ultrasónico

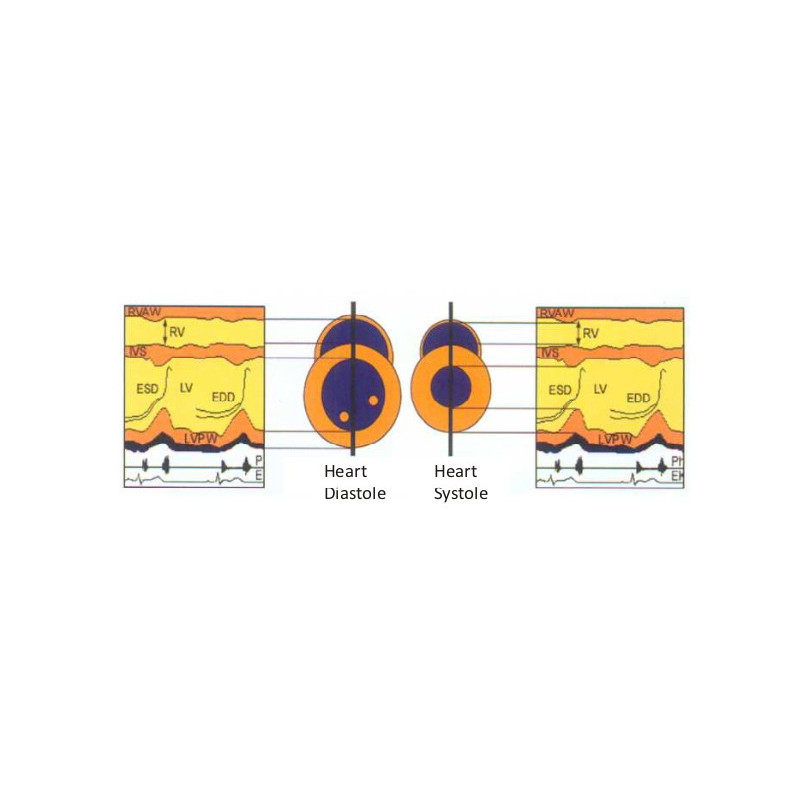

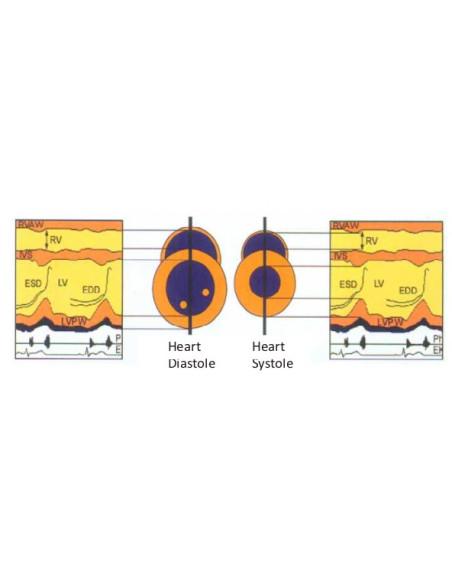

En ecocardiografía, se aplica un método ultrasónico especial para la investigación de los movimientos cardíacos. El modo de tiempo-movimiento denominado modo TM, se indica particularmente como una técnica unidimensional pero muestra aún dos dimensiones: una dimensión espacial (interfaces o estructuras superpuestas) y una dimensión temporal (cambios de las estructuras en la sístole y la diástole). Mediante el movimiento en modo TM de la estructura cardíaca (pared cardiaca, seotoa o pared cadiac y válvula del vaso) se visualizan las medidas del diámetro diastólico final y del ventrículo ststólico final (distancia de las paredes cardíacas) del volumen cardíaco correspondiente EDV (volumen diastólico final ) y ESV (volumen sistólico final) son determinantes.

HZV = (EDS-EDV) * HF

HF = frecuencia cardíaca

Procedimiento

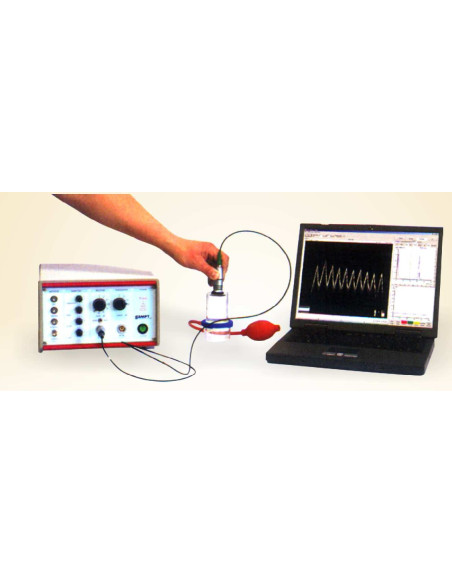

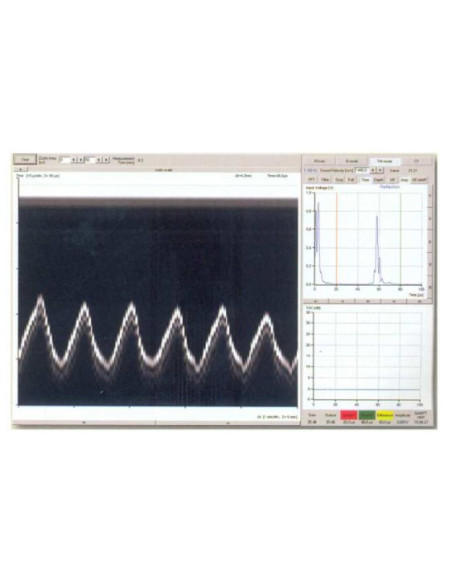

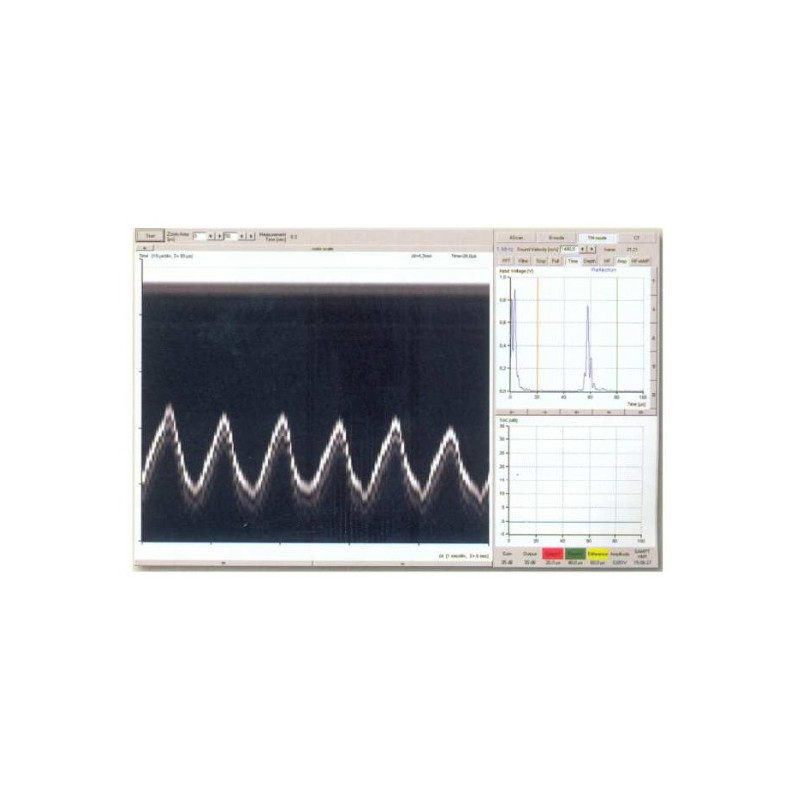

Después de llenar el modelo de corazón con agua, la sonda se fijará a un trípode de tal forma que el eco de la membrana aparezca a una distancia suficiente de la superficie de choque. Dado que en el agua la atenuación de la onda ultrasónica es insignificante, las mediciones se pueden realizar sin utilizar el TGC, el parámetro del software de la velocidad del sonido se ajusta al agua (1480 m / s). La membrana de goma simula el movimiento de la pared del corazón. El movimiento de la membrana se registra en modo M y se puede imprimir.
