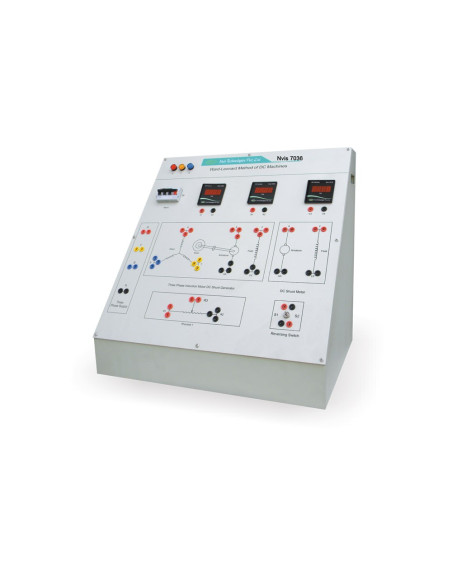

Nvis 7036 Laboratorio para Máquina DC del Método Ward Leonard

Los terminales separados de inducido y bobinados de campo se muestran en una caja de terminales instalada en la parte superior del motor para que pueda conectarse por separado al panel y pueda realizar experimentos de forma correspondiente.

El interruptor de conexión inversa se proporciona para controlar la velocidad del motor de CC en cualquier dirección. El formador así proporciona una comprensión explícita del sujeto. Todos los dispositivos de protección están construidos de modo que casi no hay posibilidad de que el usuario tenga una falla o un peligro.

• Caracteristicas:


- Diseño exclusivo y compacto
- Arreglo de carga eléctrica
- Arreglo de acoplamiento del eje flexible
- Provisto de tacómetro digital
- Máquina con aislamiento Clase "B"
- Base / canal para trabajos pesados
- Equipado con lámparas de indicación de suministro
- Terminales provistos para usar el dispositivo externo de forma opcional
- Equipado con lámparas de indicación de suministro
- Diseñado teniendo en cuenta todas las normas de seguridad
- Representación diagramática para la facilidad de las conexiones
- Tutorial de producto

- Mains Supply: Three Phase, 415 V, ±10 %, 50 Hz
- Machines Specification (2 Nos.): Both the Machines are flexibly coupled and mounted on a M.S. channel base acts as a Motor Generator set
- Three Phase Induction Motor acts as a Prime Mover:
            -- Type: Squirrel Cage
            -- Rating: 1 HP (also available with 2 HP and 3 HP)
            -- Voltage Rating: 415 V
            -- RPM: 1440 (No Load)
            -- Insulation: Class 'B'
- DC Machine:
            -- Type: Shunt
            -- Rating: 1 HP
            -- Voltage Rating: 200 V
            -- RPM: 1500 (No Load)
            -- Insulation: Class 'B'
- Extra DC Machine for which the speed can be Controlled using Motor Generator set.
            -- Type: Shunt
            -- Rating: 1 / 2 HP
            -- Voltage Rating: 200 V
            -- RPM: 1500 (No Load)
            -- Insulation: Class 'B'
- Meters used:
            -- Voltmeter (MC): 1 No.
            -- Ammeter (MC): 2 Nos.
- Dimensions (mm): W 600 x D 450 x H 600 (Control Panel)
                                W 600 x D 450 x H 600 (MGset)
                                W 600 x D 450 x H 600 (Motor)
- Weight:
            -- Panel: 18 kg (approximate)
            -- MG Set: 40 kg (approximate)
            -- Motor: 23 kg (approximate)

Estudio del control de velocidad del motor de derivación de DC excitado por separado en cualquier dirección según el método de Ward Leonard.
