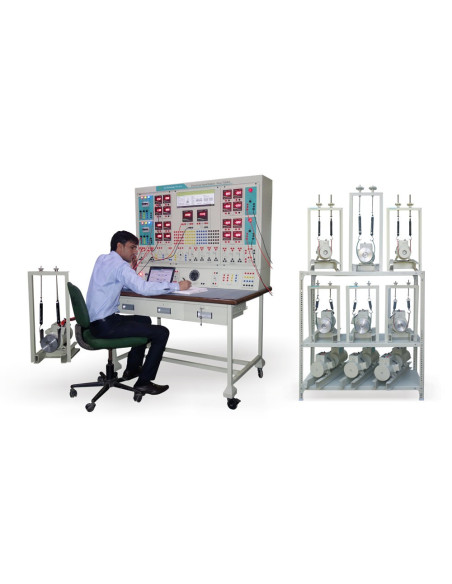

Nvis 7089A Entrenador Máquinas Eléctricas, Motores y Transformadores hasta 2HP

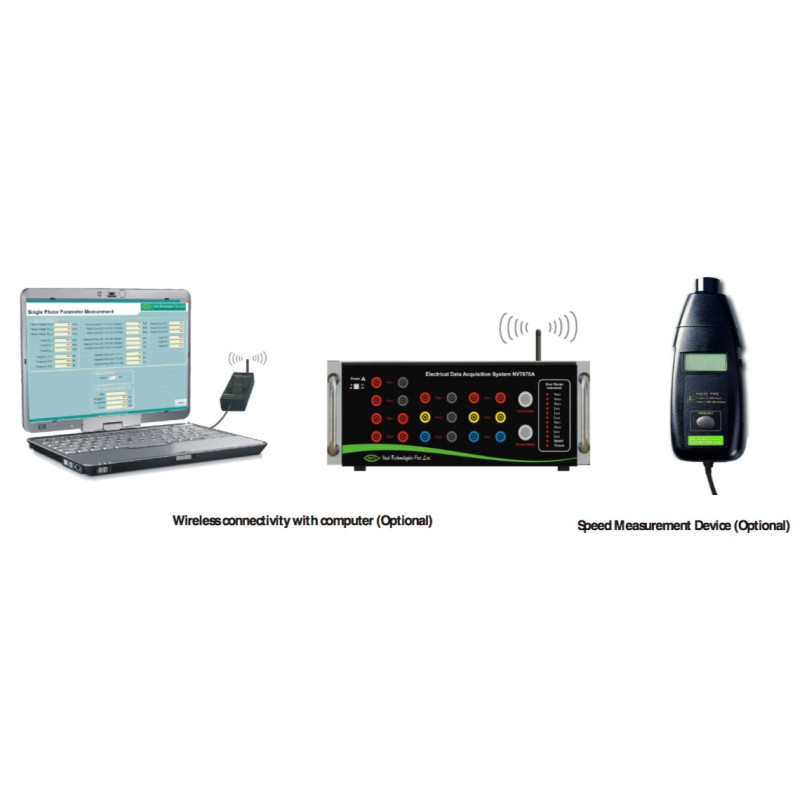

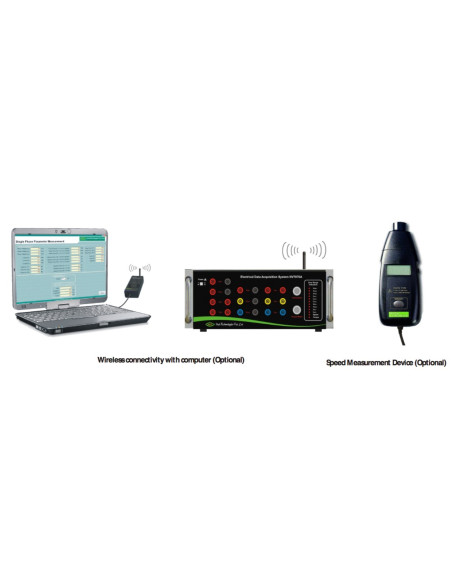

Máquinas eléctricas es una de las áreas de estudio más importantes, ya que ayuda a los usuarios a comprender las características operativas y el funcionamiento de las máquinas de AC y DC. Nvis 7089A permite al usuario poner en práctica sus conocimientos teóricos con facilidad. Hay una instalación adicional para realizar una conexión inalámbrica en la estación de trabajo con el ordenador y para monitorear los parámetros eléctricos en tiempo real utilizando un software informático interconectado. Los usuarios también pueden observar un gráfico en tiempo real entre cualquiera de los parámetros eléctricos de AC y DC en la computadora.

La estación de trabajo consta de secciones de medición de AC y DC separadas equipadas con todos los instrumentos necesarios, como medidores digitales, facilidad para conectar suministros de AC y DC junto con dispositivos de protección como fusibles, MCB, indicadores de suministro, etc. Hay múltiples buses en la estación de trabajo para hacer conexiones externas durante la formación de experimentos de máquinas de AC y DC.

El diseño de la unidad de control garantiza la mejor experiencia práctica de calidad para el usuario. Se toman todas las medidas de protección necesarias para evitar fallos o peligros

- Compatible para máquinas hasta 2HP.
- Equipado con capacidades de medición para la experimentación en máquinas AC, máquinas DC y transformadores.
- Separación de secciones de medición de AC y DC.
- Representación diagramática de máquinas de AC y DC para una mejor comprensión.
- Pintura de recubrimiento en polvo libre de óxido.
- Terminales BS-10 estándar, cables de conexión para fines de seguridad.

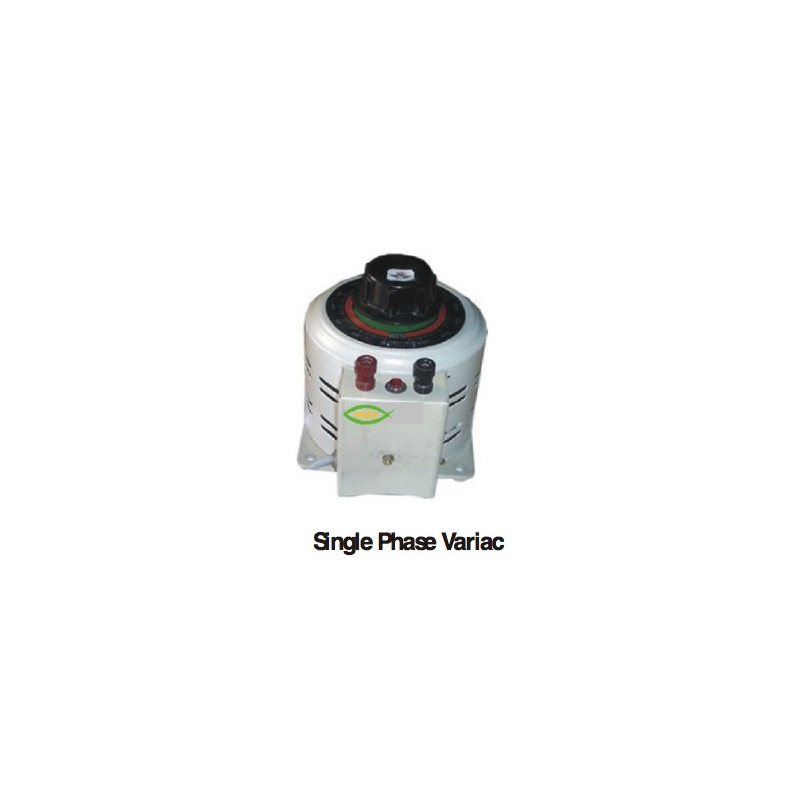

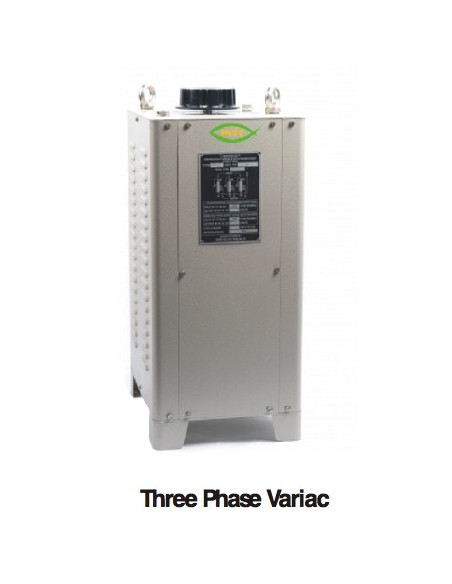

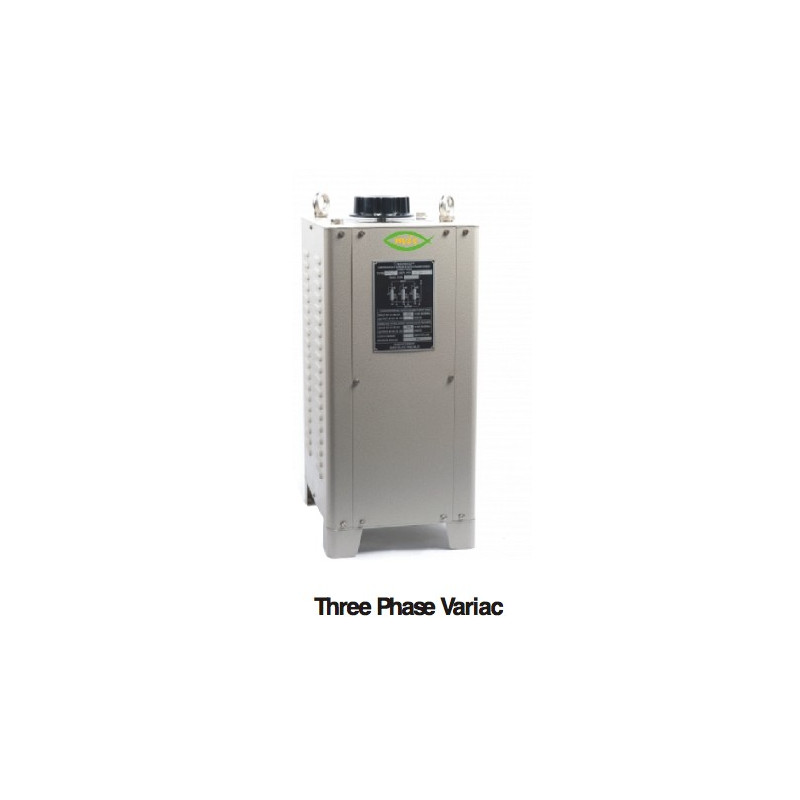

- Terminales provistos para obtener suministros fijos trifásicos y variables de AC y DC con protección adecuada.
- Aparato digital de alta calidad para la medición de RPM que también está interconectado con DAQ (sistema de adquisición de datos).

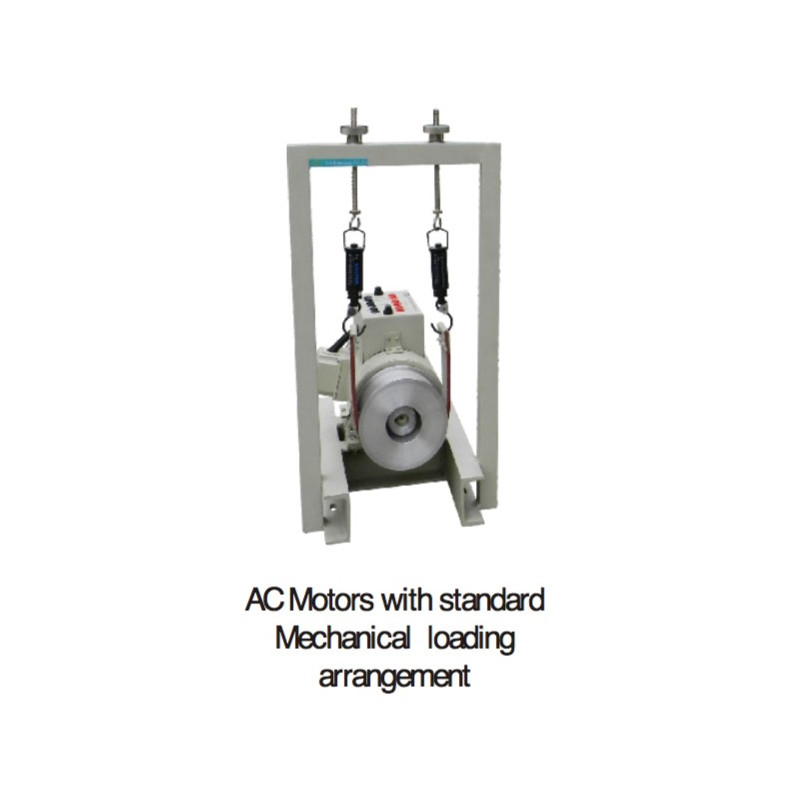

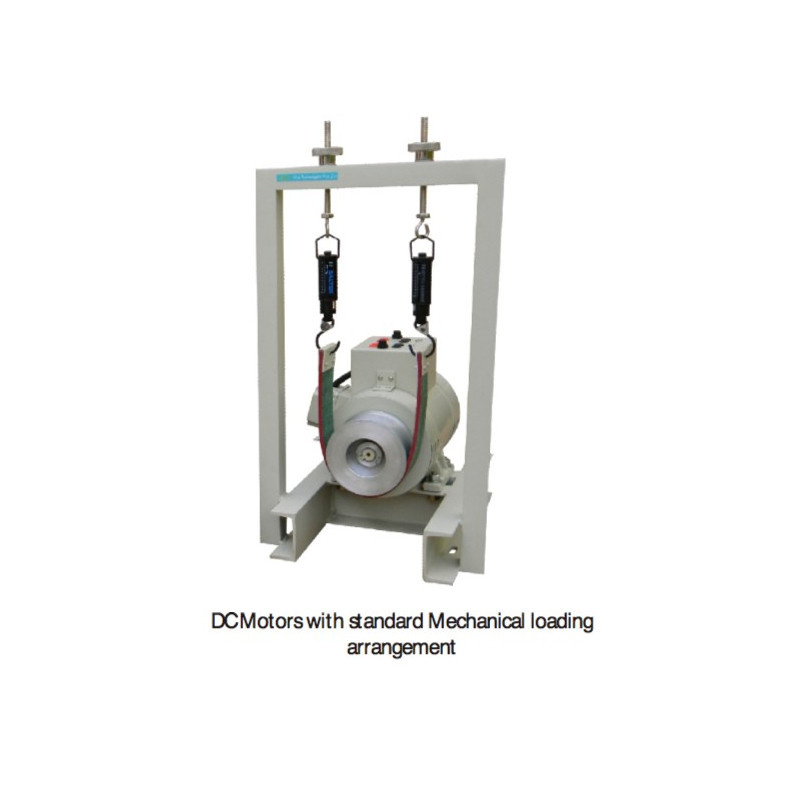

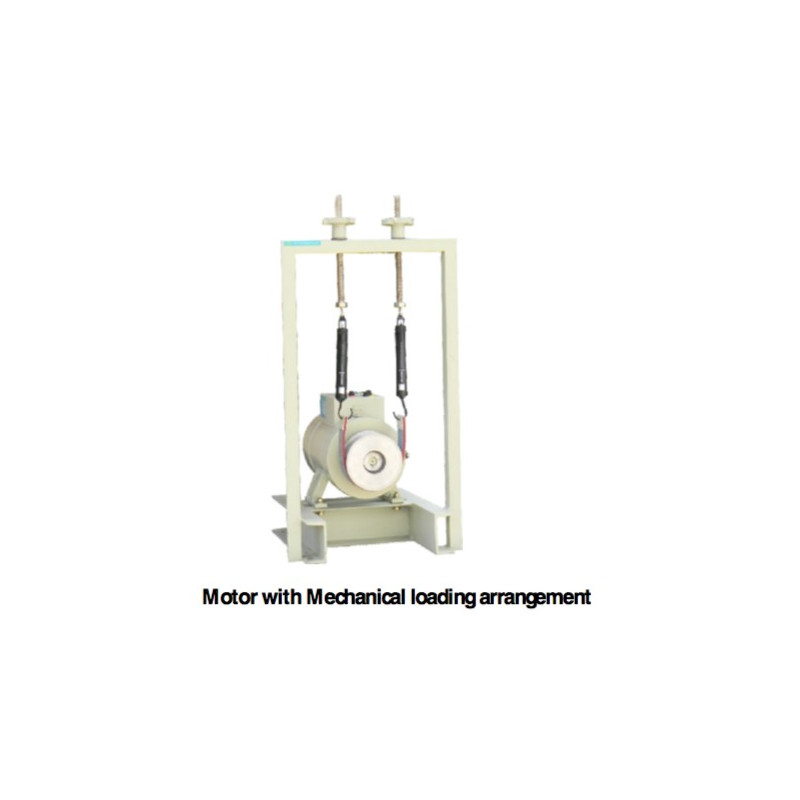

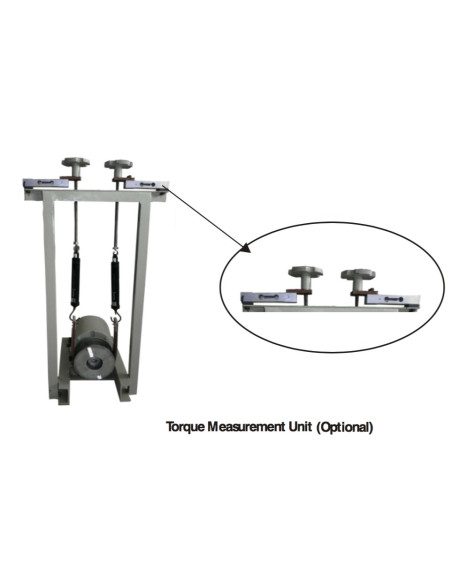

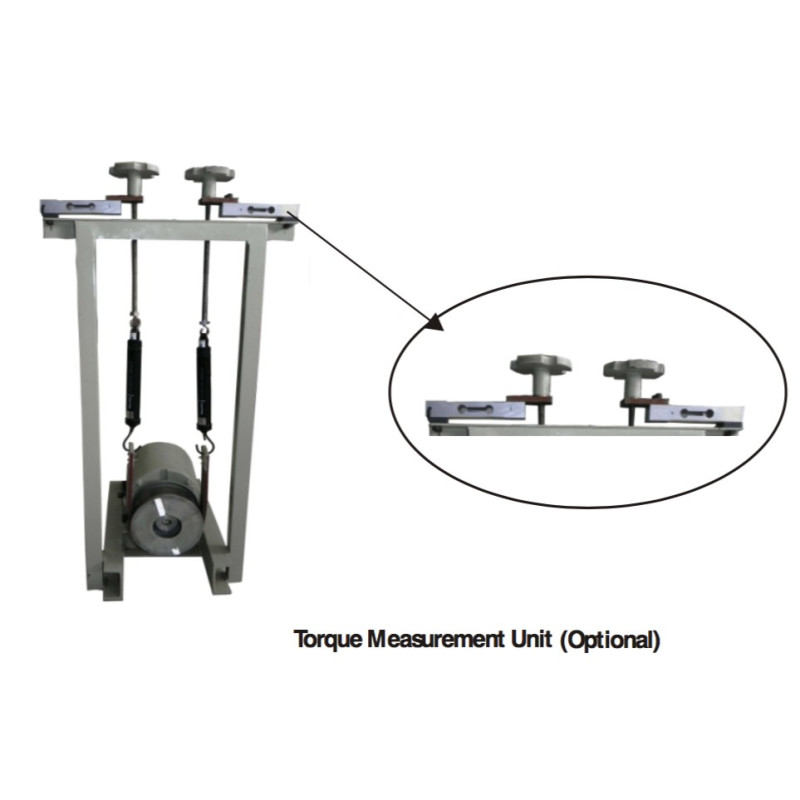

- Motores provistos con la Instalación de Arreglo de Carga Mecánica estándar.
- Motores con tambor / polea Brak fundido 'aluminio' con él en la instalación de supresión.
- Máquinas con Aislamiento Clase 'B'.

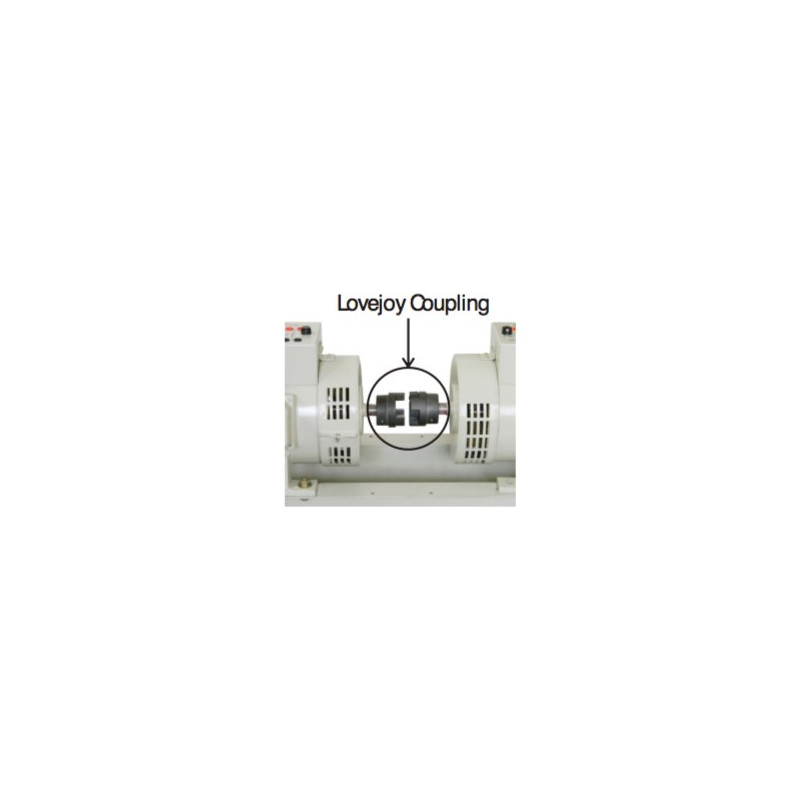

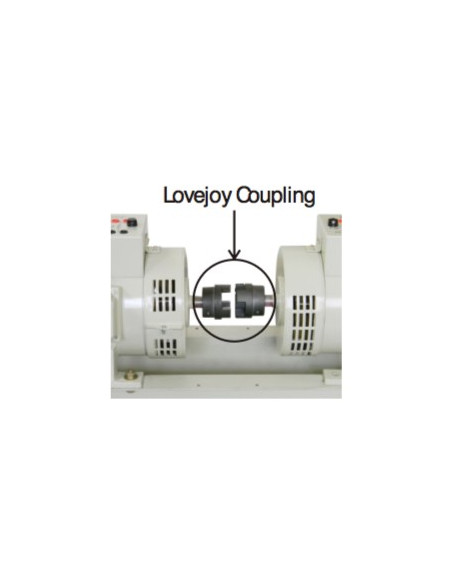

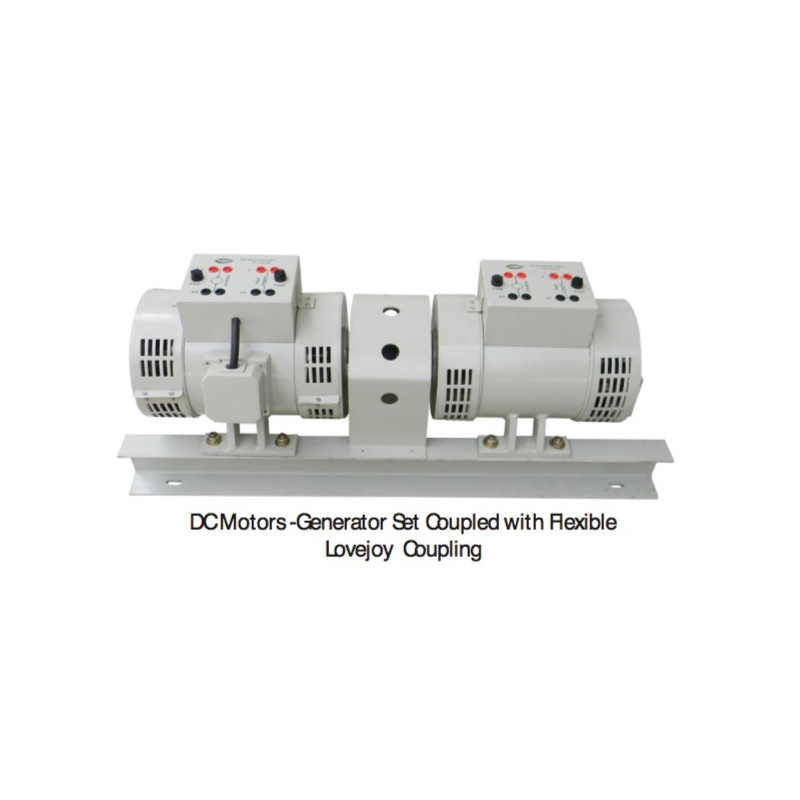

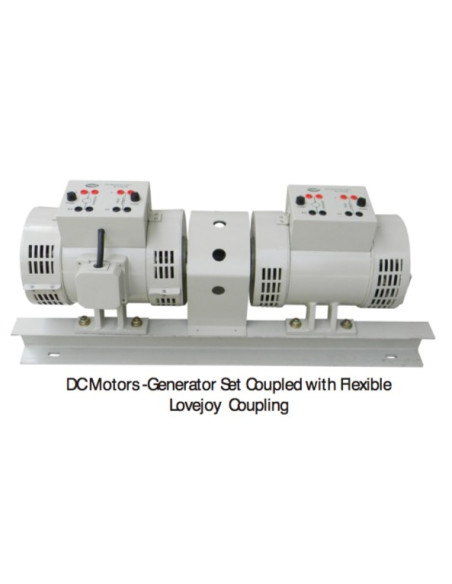

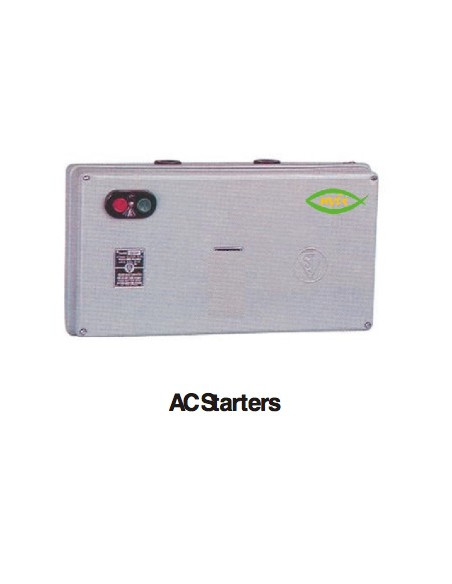

- Disposición de acoplamiento de eje flexible (Lovejoy) para grupos de Motor Generador (MG).
- Máquinas provistas de Base / Canal de servicio pesado con interconexión adecuada.
- Máquinas provistas con protecciones adecuadas, tales como MCB, usos F, grupos electrógenos (MG) provistos de cubierta protectora de acoplamiento.

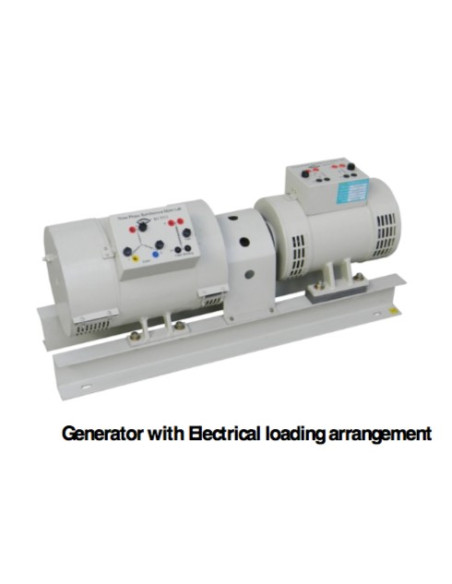

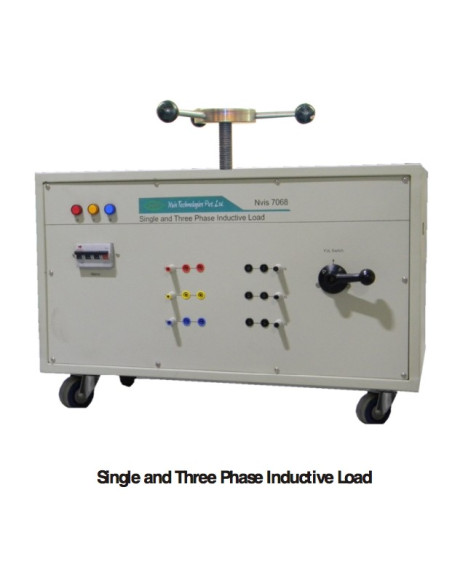

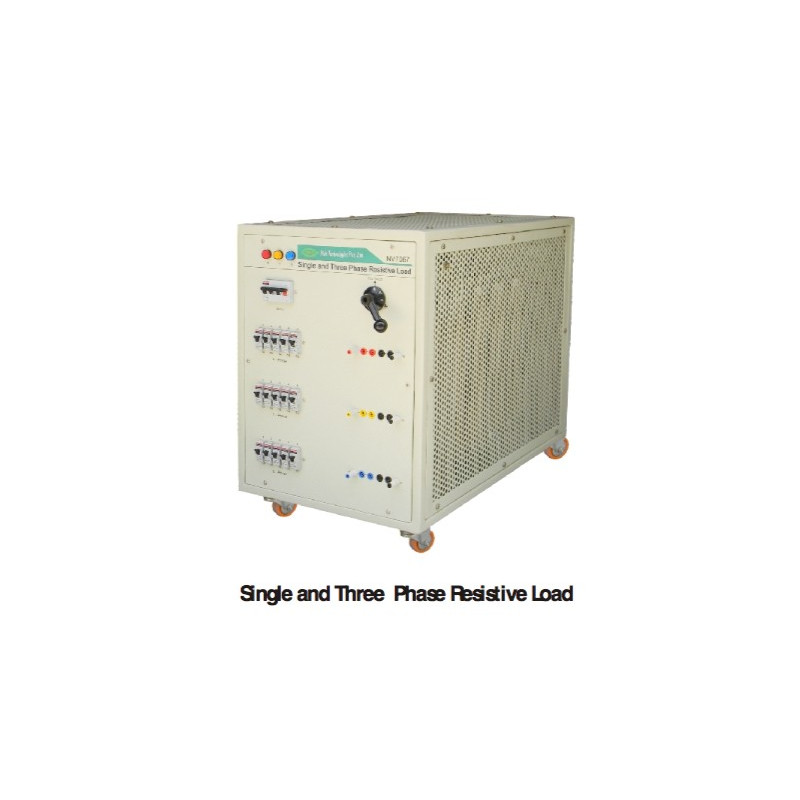

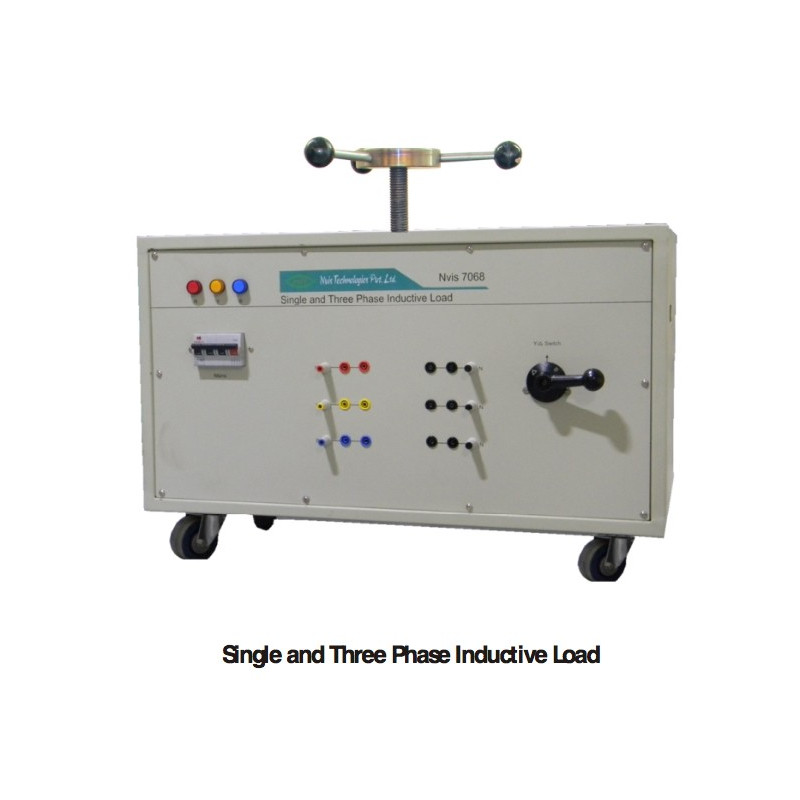

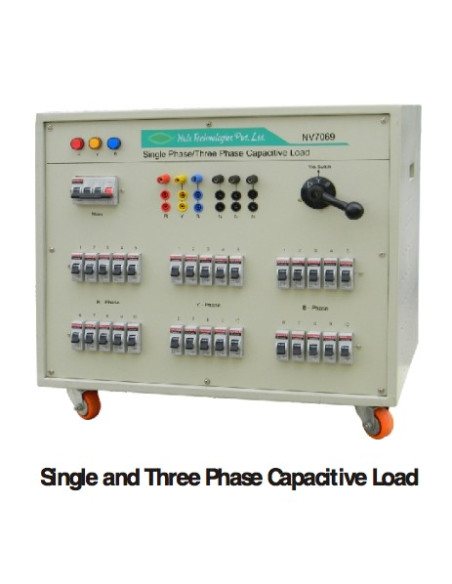

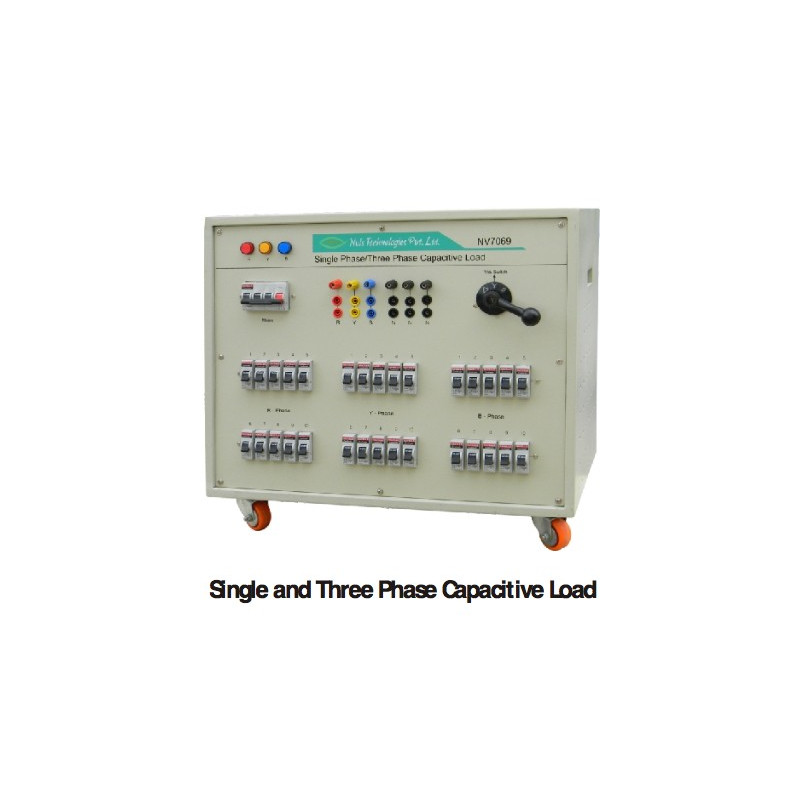

- Generador con manejo de Carga Eléctrico.
- Balance de muelle duradero de buena calidad.
- Diseñado teniendo en cuenta todas las medidas de seguridad.

+ Instrumentos de medida eléctricos:

- Amperímetro de AC (4 Nos.)

Tipo: Digital
Rango: 10A

- Voltímetro de AC (4 Nos.)

Tipo: Digital
Rango: 450Vrms

- Amperímetro DC (4 Nos.)

Tipo: Digital
Rango: 20A

- Voltímetro CC (4 Nos.)

Tipo: Digital
Rango: 300V

- Vatímetro monofásico (2 Nos.)

Tipo: Digital
Rango: 1.5kW

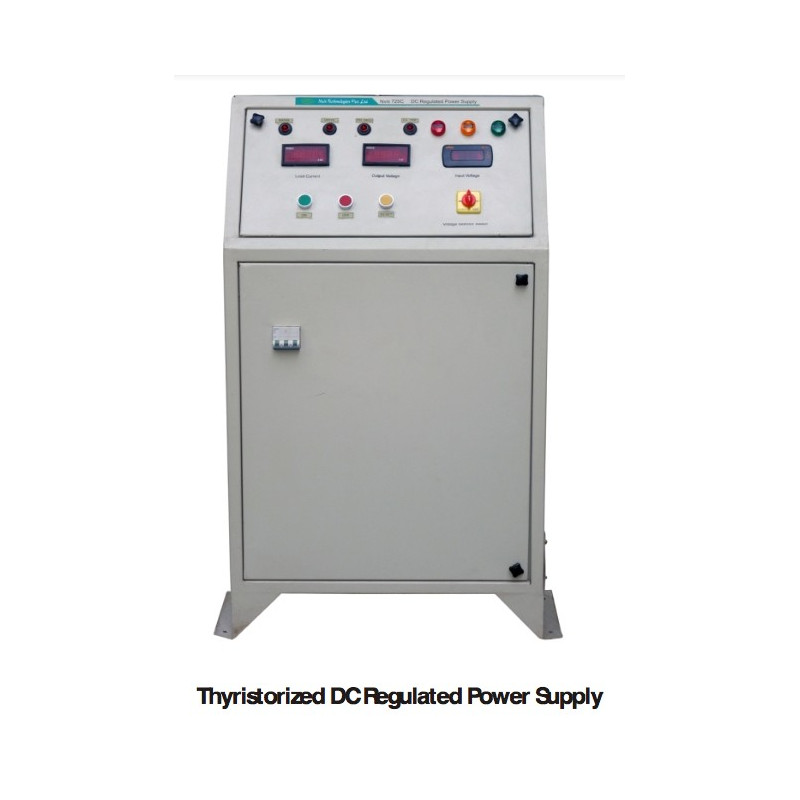

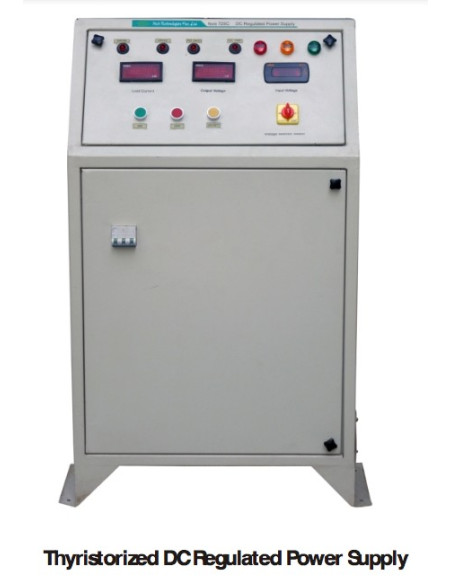

- Suministro de DC

Voltaje: 300 V ± 10%
Actual: 2Amp

- Dispositivos de protección

Trifásico MCB (TPN): 2 Nos.

- Interconexiones

Terminales de seguridad BS-10 de 4 mm

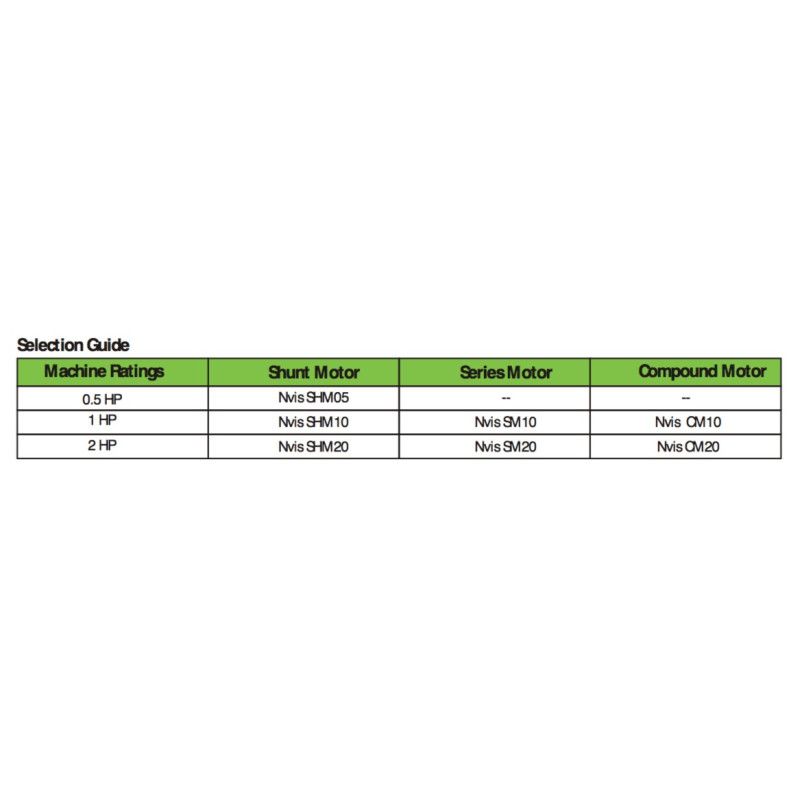

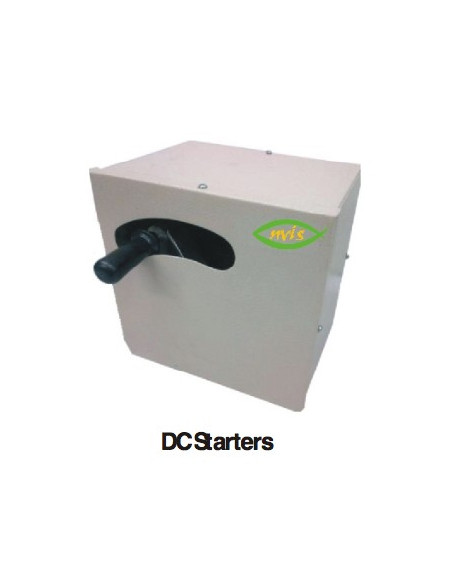

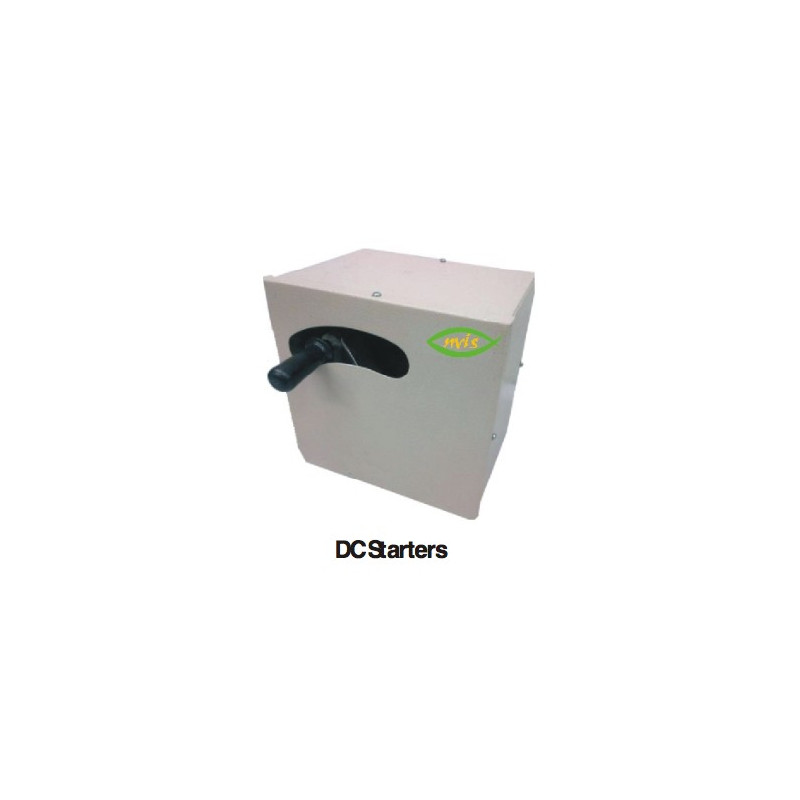

+ Máquinas DC

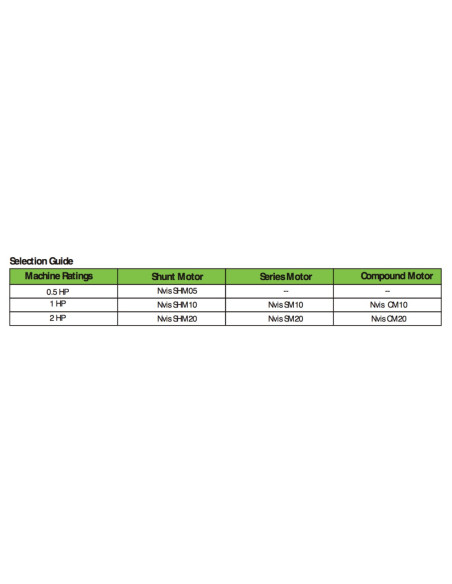

- Motor bobinado de derivación DC

• Estudio del funcionamiento operativo y principio del motor de derivación de DC
• Estudio del fenómeno de marcha y retroceso de DC Motor bobinado de derivación
• Estudio de la característica sin carga del motor de derivación de DC
• Estudio de la característica de carga del motor de derivación de DC

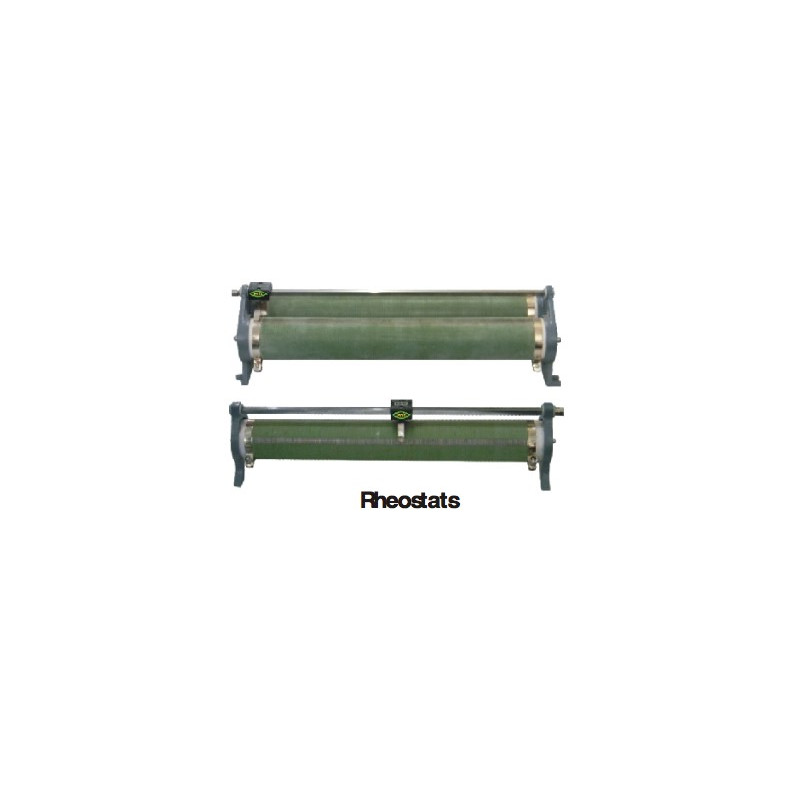

• Estudio del control de velocidad del motor de derivación de DC usando control de voltaje de armadura y método de control de campo de flujo
• Estudie y determine las pérdidas de la máquina de DC y calcule la eficiencia de la máquina de DC mediante el método de prueba de Swinburn.

- Serie Motor bobinado de derivación DC

• Estudio del funcionamiento operativo y principio del motor de la serie DC
• Estudio de los fenómenos de marcha y retroceso del motor de la serie DC
• Estudio de la característica de carga del motor de la serie DC
• Estudio del control de velocidad del motor de la serie DC usando control de voltaje de armadura y métodos de control de campo de flujo

- Motor Bobinado compuesto de DC

• Estudio del funcionamiento operativo y principio del motor compuesto de DC
• Estudio de los fenómenos de funcionamiento y marcha atrás del motor de DC Compound
• Estudio de la característica de carga del motor de heridas compuestas acumuladas de DC
• Estudio de la característica de carga del motor de compresión diferencial compuesto de DC

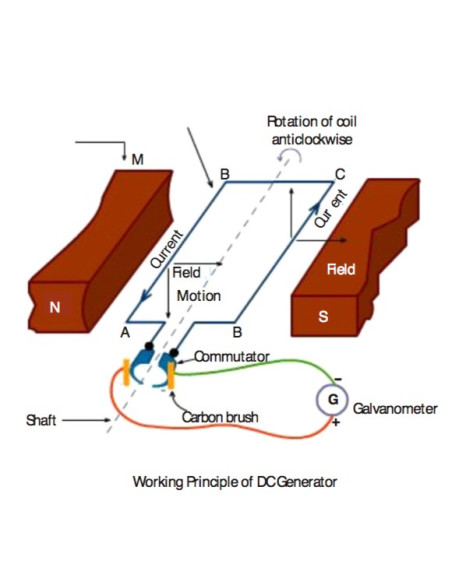

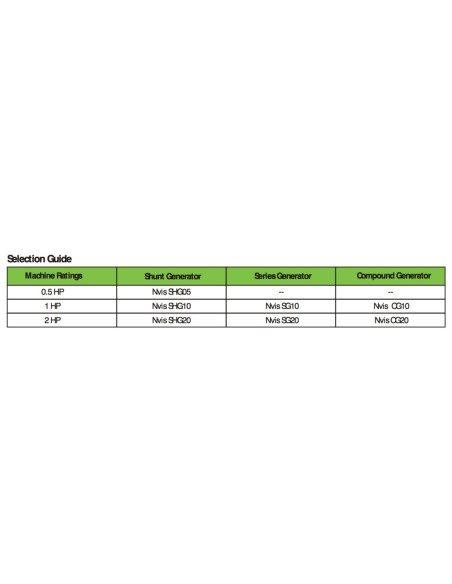

- Motor Bobinado de generador DC

• Estudio del funcionamiento operativo y principio de Motor Bobinado de Generador DCr
• Estudio y medición de la característica de circuito abierto de Motor Bobinado de Generador DC
• Estudio y medición de características externas de Motor Bobinado de Generador DC
• Estudio y medición de la característica interna del generador de derivación de DC
• Estudie y obtenga las pérdidas por separado y en correspondencia. Determine la eficacia de una máquina de derivación de DC mediante la prueba de Hopkinson

- Serie Motor bobinado de generador DC

• Estudio del funcionamiento operacional y el principio del generador de heridas de la serie DC
• Estudio y medición de la característica de circuito abierto del generador de la serie DC
• Estudio y medición de la característica de carga del generador de la serie DC
• Estudie y verifique la Prueba de Campo de la Máquina de la Serie DC y determine de forma correspondiente la eficiencia del Motor y Generador de la Serie DC en cualquier carga de deseo

- Motor Bobinado de generador compuesto de DC

• Estudio del funcionamiento operacional y el principio del generador de bobinado compuesto de DC
• Estudiar y verificar las características de carga del generador de compuerta acumulado de derivación larga.
• Estudiar y verificar las características de carga del generador compuesto de desviación corta acumulativa
• Estudiar y verificar las características de carga del generador diferencial de derivación larga.
• Estudiar y verificar las características de carga del generador diferencial de derivación corta.

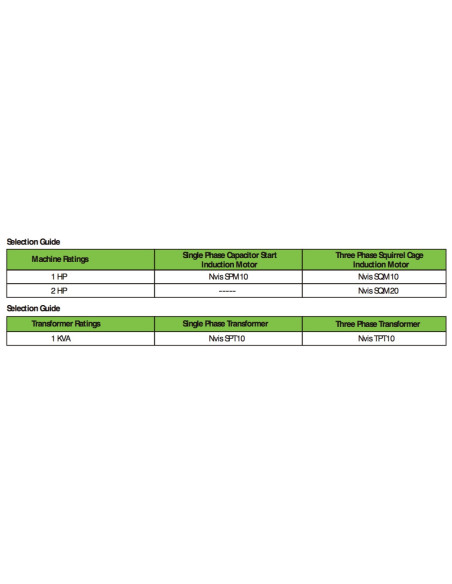

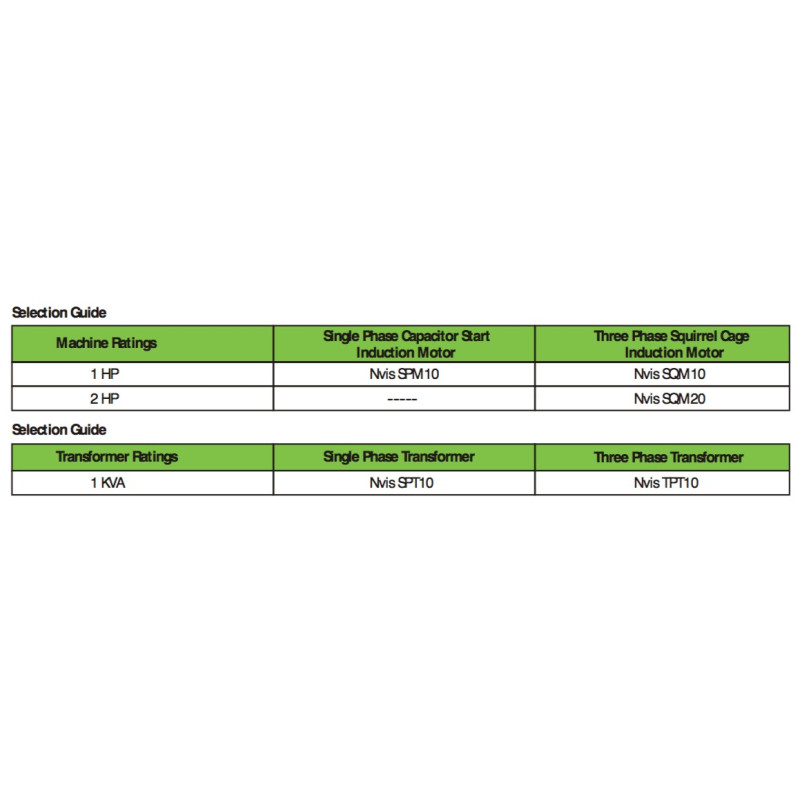

+ Máquinas AC

- Motor de inducción de arranque de condensador monofásico

• Estudio del funcionamiento operativo y principio del motor de inducción monofásico
• Estudio de funcionamiento e inversión del motor de inducción monofásico
• Estudio de la prueba sin carga en un motor de inducción monofásico
• Estudio de la prueba de rotor bloqueado en un motor de inducción monofásico
• Estudio de la prueba de carga en un motor de inducción monofásico

- Motor trifásico de inducción de jaula de ardilla

• Estudio del funcionamiento operativo y principio del motor trifásico de inducción de jaula de ardilla
• Estudio del funcionamiento y retroceso del motor de inducción trifásico
• Estudio de prueba sin carga realizada en un motor de inducción trifásico
• Estudio de la prueba de rotor en bloque realizada en un motor de inducción trifásico
• Medición del deslizamiento en un motor de inducción trifásico
• Estudio de las características de velocidad-par en un motor de inducción trifásico

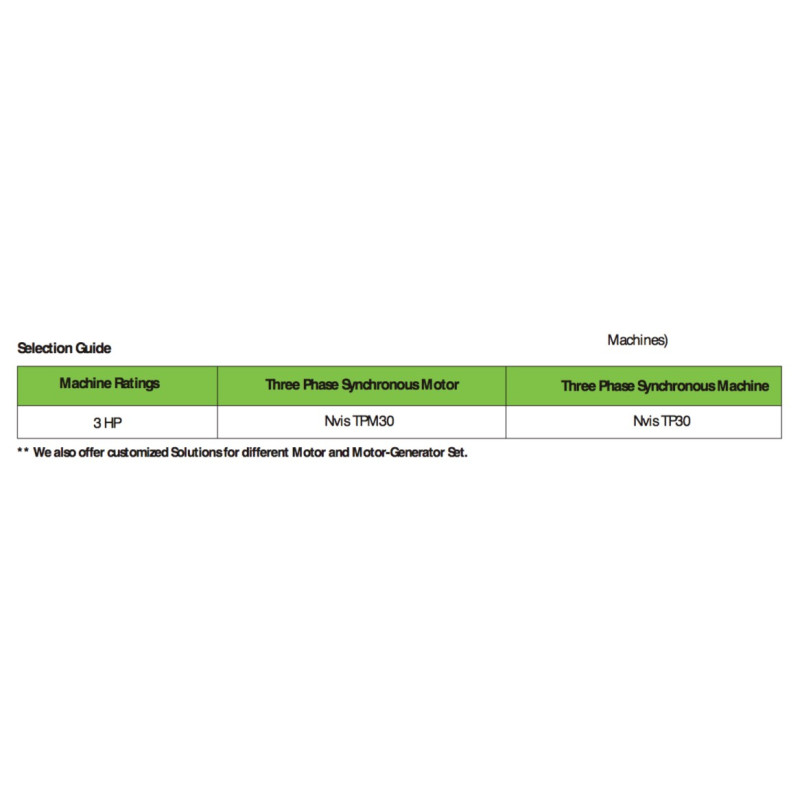

- Motor síncrono de polo saliente trifásico

• Estudio del funcionamiento operativo y principio del motor síncrono trifásico
• Estudio de la curva V del motor síncrono trifásico
• Estudio de la curva inversa V del motor síncrono trifásico

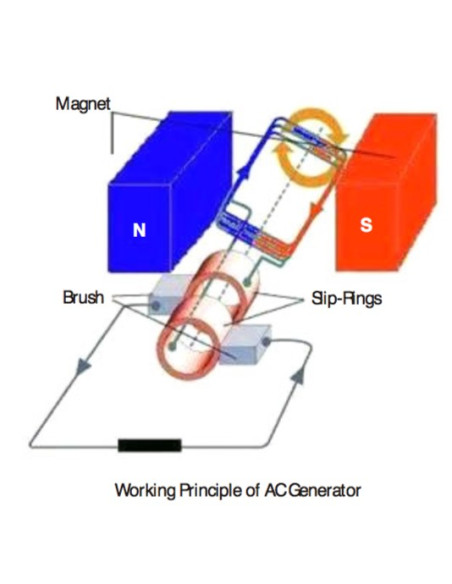

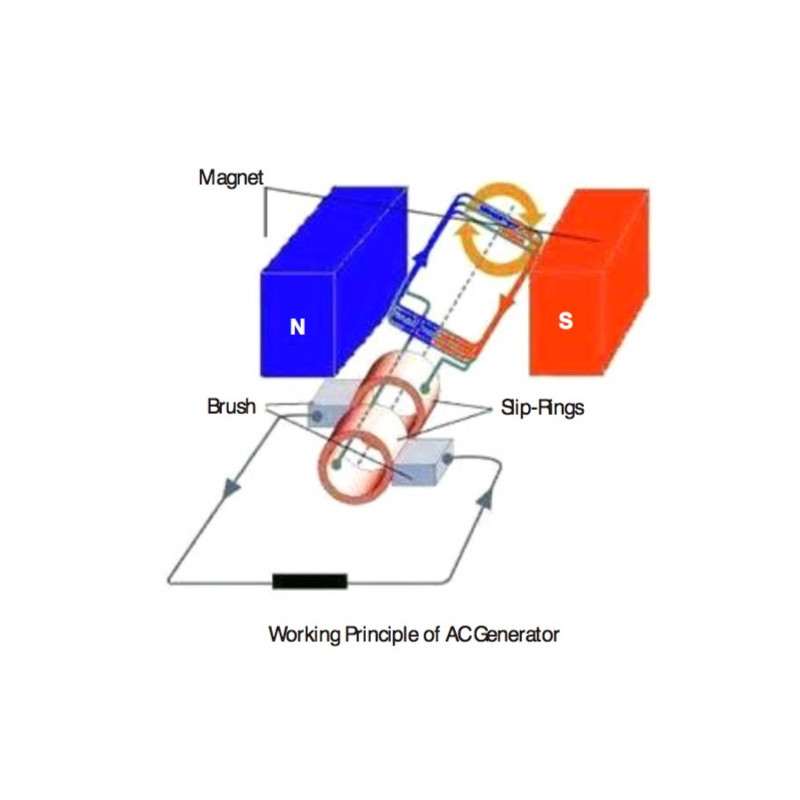

- Generador síncrono de polo saliente trifásico

• Estudio del Principio de funcionamiento operacional del generador síncrono trifásico
• Estudio y medición de la reactancia del eje directo (Xd) mediante prueba de deslizamiento
• Estudio y medición de la reactancia del eje de cuadratura (Xq) por Prueba de deslizamiento
• Estudio y medición de la impedancia de secuencia positiva del generador síncrono trifásico
• Estudio y medición de la impedancia de secuencia negativa del generador síncrono trifásico
• Estudio y medición de la impedancia de secuencia cero del generador síncrono trifásico
• Estudio de las características de cortocircuito (SCC) del generador trifásico síncrono
• Estudio de las características de circuito abierto (OCC) del generador trifásico síncrono
• Estudio y medición de la regulación de voltaje del Generador Síncrono Trifásico usando EMF Método

- Transformador monofásico

• Estudio del transformador de aislamiento monofásico
• Estudio del transformador Aumentar monofásico
• Estudio del transformador reductor monofásico
• Estudio de la polaridad sustractiva del transformador monofásico
• Estudio de la polaridad aditiva del transformador monofásico
• Estudio de la prueba de circuito abierto del transformador monofásico
• Estudio de la prueba de cortocircuito del transformador monofásico
Determinar la Regulación de Eficiencia y Voltaje de un Transformador Monofásico mediante carga directa en diferentes condiciones de carga.

- Transformador trifásico

• Estudio de la prueba de circuito abierto del transformador trifásico
• Estudio de la prueba de cortocircuito del transformador trifásico
• Estudio de configuraciones trifásicas en transformador trifásico

** Se pueden realizar más de 70 experimentos en Nvis 7089A
** También adecuado para realizar experimentos en mediciones eléctricas básicas
