Scientech13E Sonografía Doppler para medir el flujo sanguíneo

Scientech13E Sonografía Doppler es una plataforma ideal para mejorar la educación, el entrenamiento, las habilidades y el desarrollo entre nuestras mentes jóvenes.

Sonografía Doppler

La ecografía Doppler usa el efecto Doppler para evaluar si las estructuras (generalmente sangre) se están moviendo hacia o lejos de la sonda ultrasónica, y su velocidad relativa. Al calcular el desplazamiento de frecuencia de un volumen de muestra particular, por ejemplo, un chorro de sangre que fluye sobre una válvula cardíaca, se puede determinar y visualizar la velocidad y la dirección del volumen de la muestra. El cambio de frecuencia Doppler es la diferencia en la frecuencia de ultrasonido entre los ecos transmitidos y recibidos, la frecuencia de los ecos menos la frecuencia transmitida. La frecuencia Doppler es proporcional a la velocidad del flujo sanguíneo. La ecografía Doppler se usa para el estudio cardiovascular (ecografía del sistema vascular y del corazón) y para revertir el flujo sanguíneo en el hígado.

Procedimiento

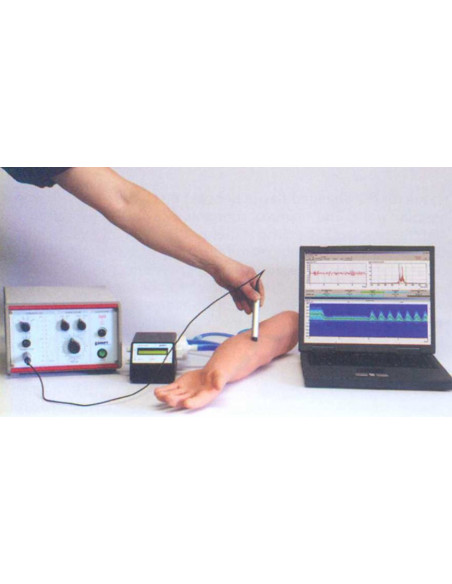

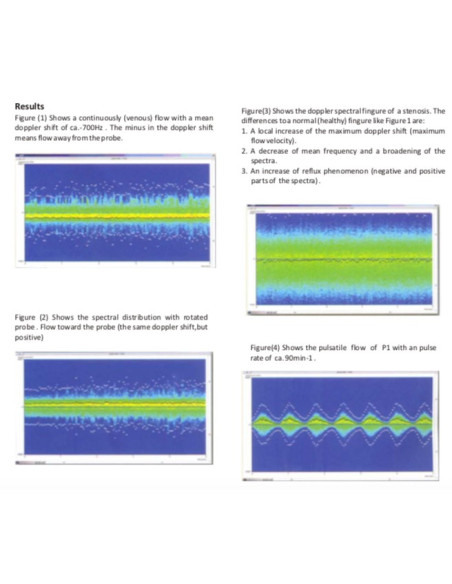

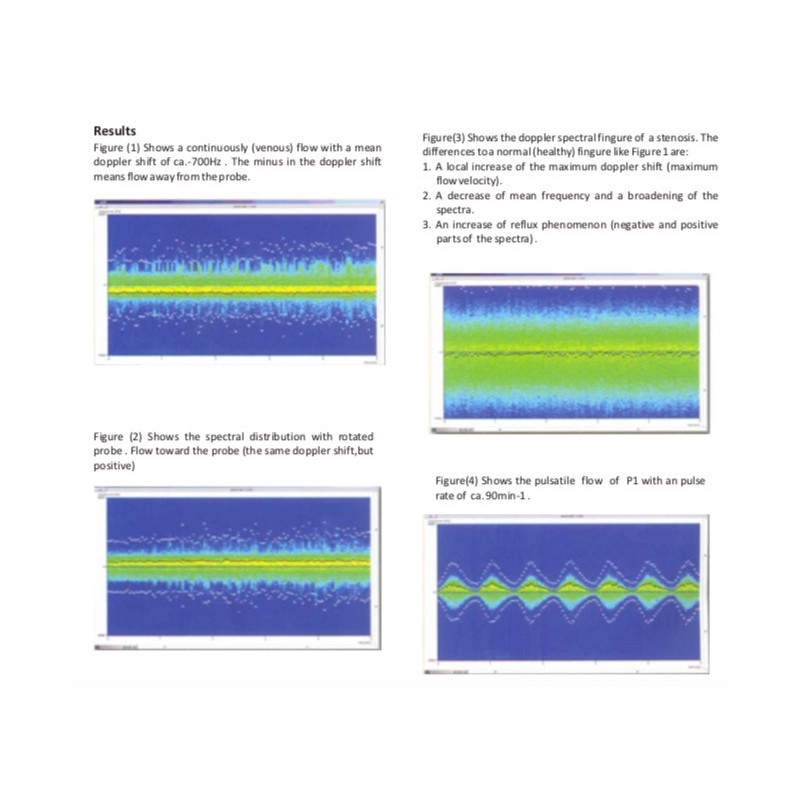

La bomba está encendida y la velocidad se ajusta en un rango medio (aproximadamente 4000 min -1). El modo es GK (continuamente, venoso). Con la sonda Doppler y el gel de acoplamiento, el modelo del brazo se escanea en busca de un vaso con una señal de audio significativa. El flujo en la imagen espectral se analiza para componentes negativos y positivos. La dirección de la sonda se alterna 180º. A continuación, se explora el vaso para detectar cambios en la imagen espectral y se caracterizan las diferencias entre la imagen del vaso sano y la estenosis. La bomba se cambia al modo P1 y P2 (pulsátil), se analiza la imagen y se determina la frecuencia del pulso.
