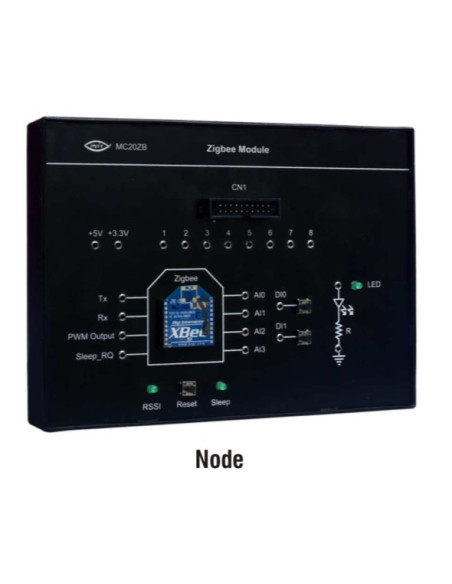

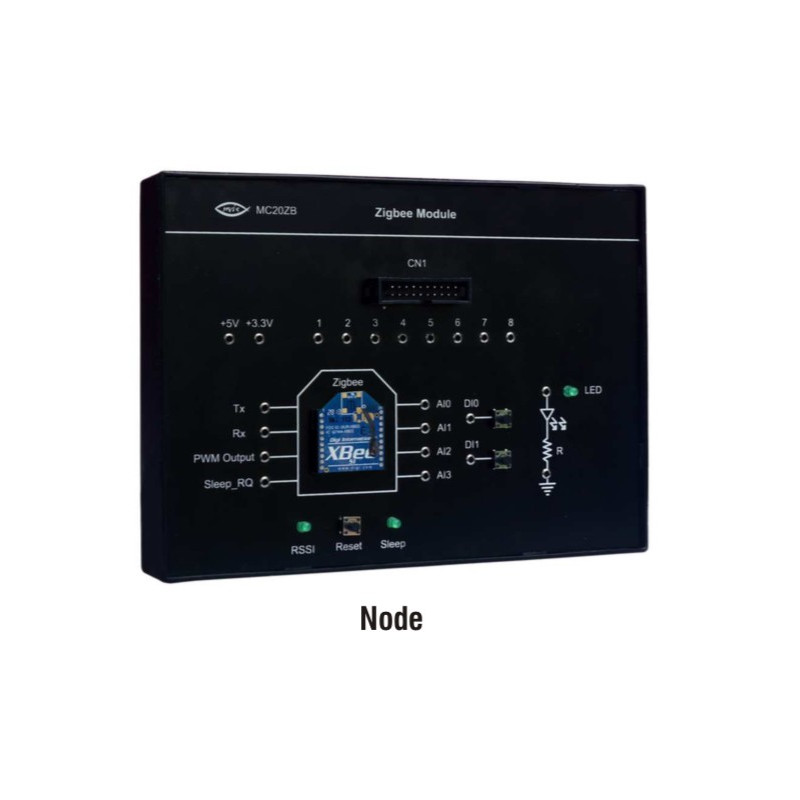

MC20ZB Módulo Zigbee

Name: MC20ZB Módulo Zigbee
Brand: NVIS TECHNOLOGIES
SKU: MC20ZB

Referencia: MC20ZB - Fabricante: NVIS TECHNOLOGIES

MC20ZB Módulo Zigbee es un módulo de extensión para las plataformas de desarrollo de Microvisores Nvis. El módulo ha sido diseñado para que los estudiantes y los ingenieros en ejercicio obtengan una valiosa experiencia práctica sobre el principio y las aplicaciones del microcontrolador y el módulo Zigbee. El objetivo es tener una comprensión clara de cómo el módulo Zigbee se interconecta y se controla con un microcontrolador.

Solicitar Oferta

MC20ZB Módulo Zigbee es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

Los módulos de Zigbee son soluciones integradas que proporcionan conectividad de punto final inalámbrico a los dispositivos. Estos módulos usan el protocolo de red Zigbee para redes rápidas de punto a multipunto o punto a punto. Los módulos de Zigbee se conectan a un dispositivo host a través de un puerto serie asíncrono de nivel lógico. A través de su puerto serie, el módulo puede comunicarse con cualquier UART compatible con lógica y voltaje, o a través de un traductor de nivel a cualquier dispositivo en serie.

Características:

- Comunicación inalámbrica a través del módulo Zigbee serie 2
- A bordo 4nos 10-bit ADC
- A bordo 2 interruptores de entrada digital
- Interfaz PWM a bordo
- Modo de ahorro de energía a bordo
- Indicador RSSI a bordo
- Indicador de modo de reposo a bordo
- LED a bordo para indicador
- Tarjeta USB para interfaz de PC
- A bordo + 5V y + 3.3V de suministro
- El tablero se puede usar como un producto independiente
- Gradación de firmware de Zigbee con placa USB
- Conectores de expansión para microcontrolador
- Cada pin está marcado para facilitar el trabajo

- Indoor / Urban range: Up to 80 ft
- Outdoor RF line-of-sight range: Up to 250 ft
- Transmit Power output: 1 mW (0dbm)
- RF data rate: 250 Kbps
- Supply Voltage: 2.8 - 3.4V
- Transmit Current (typical): 45 mA (@ 3.3V)
- Idle/Receive Current (typical): 50 mA (@ 3.3V)
- Frequency: ISM 2.4 GHz
- Antenna: Wire type
- Network topologies: Point to point, Star, Mesh
- ADC: 4 nos 10-Bit ADC (internal)
- PWM output: 0 to + 3.3V
- Digital input: 2 switches
- LED: +5V
- Power Supply: From Scientech 620X Series and Nvis 500X Series Microcontroller development platforms
- Product Tutorial: Online (on www.NvisTech.com)
- Interface: 20 pin FRC cable
- Dimensions (mm): 220 gms (approximately)
- Included Accessories:

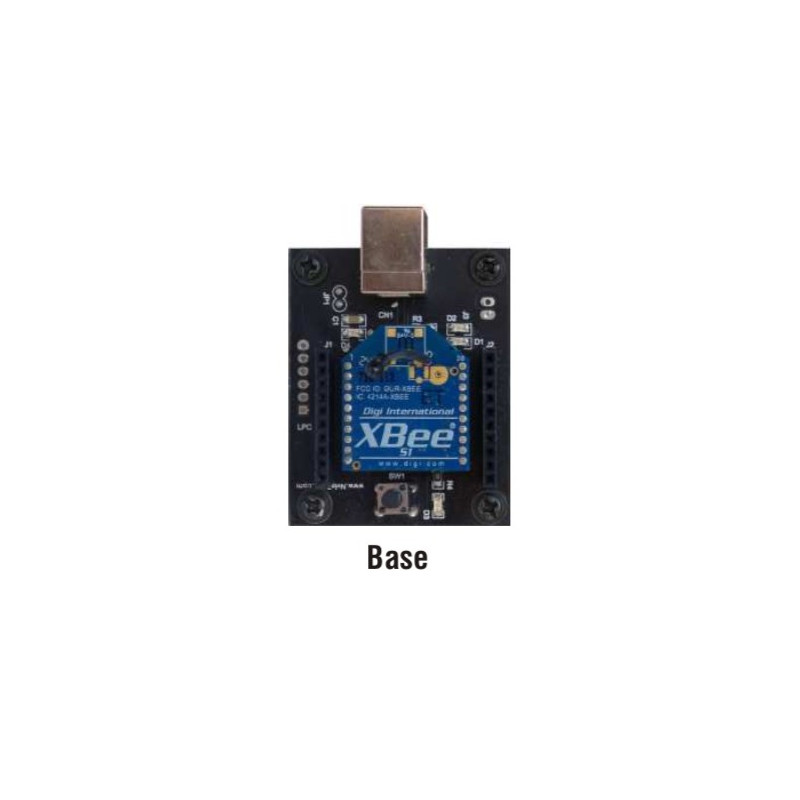

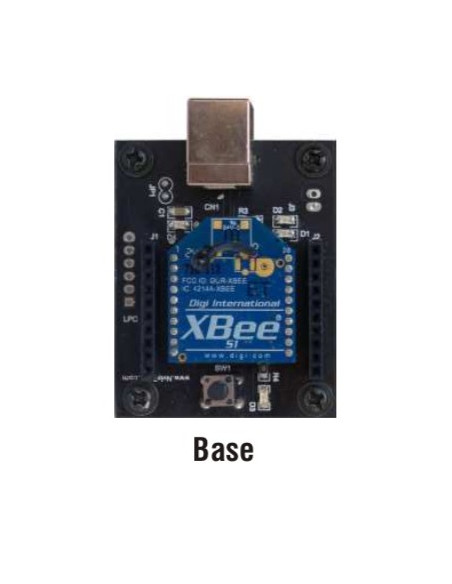

        -- USB board: 1 no.
        -- Zigbee module S2: 2 nos.
        -- USB A to B cable: 1 no.
        -- Patch cords: 6 nos.

+ Note:
- This module is compatible with Scientech 620X Series and Nvis 5001A/3/4/4A/5 Series Microcontroller development platforms.
- To run MC20ZB module with Nvis 5004, add-on board is required.
- Star and Mesh networking can be created using multiple MC20ZB modules.
