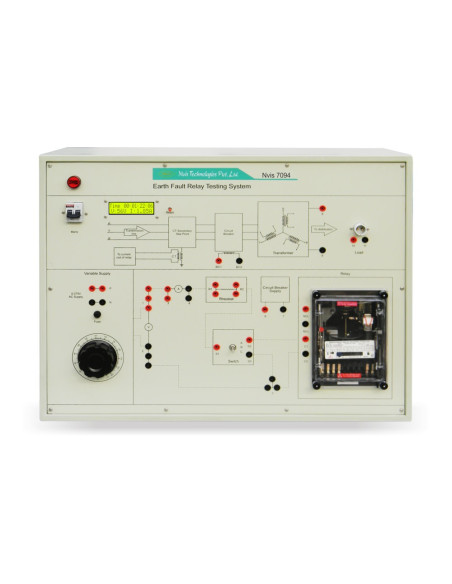

Nvis 7094 Laboratorio para Sistema de Prueba de Relé de Falla a Tierra

Nvis 7094 Laboratorio para Sistema de Prueba de Relé de Falla a Tierra es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

Nvis 7094 proporciona una plataforma de aprendizaje completa relacionada con la conexión del relé de falla a tierra en la línea de transmisión y la prueba del relé de falla a tierra. Después de experimentar con Nvis 7094, los estudiantes podrán usar el relé de falla de tierra en Power Systems.

Hay varios tipos de dispositivos de protección utilizados en Power Systems. El conocimiento de los dispositivos de protección ayuda a usarlos de manera inteligente y evitar la falla del sistema. La corriente de fuga a tierra da lugar a la generación de calor y la falla progresiva de aislamiento que conduce a fallas a tierra y chispas. El relé de falla a tierra detecta la corriente de fuga mucho antes de que crucen el límite de umbral.

• Características:

- Fuente variable incorporada
- Pantalla LCD de gran fuente para una mejor visibilidad
- Se proporciona un transformador de aislamiento para un funcionamiento seguro
- Panel diseñado exclusivo y robusto
- Diseñado teniendo en cuenta todas las precauciones de seguridad
- Representación diagramática para la facilidad de las conexiones
- CD material de aprendizaje

- Mains Supply: 230 V ±10 % V AC, 50 Hz
- Variac:
             -- Input: 230 V
             -- Output: 0 - 270 V
             -- Current: 0 - 2 A
- Isolation Transformer:
             -- Rating: 1 kVA
             -- Primary Voltage: 0 - 230 V
             -- Secondary Voltage: 0 - 230 V
- Earth Fault Relay:
             -- Type: Electro - mechanical Inverse Time
             -- Normal Voltage: 110 V AC, 50 Hz
             -- Plug Setting: 0.5 A, 0.75 A, 1.0 A, 1.25 A, 1.50 A,1.75 A and 2 A
- Rheostat: 110 O, 5 A
- Display Measurement Unit:
             -- Design Technology: AVR RISC Microcontroller
             -- Voltmeter: 25 - 300 V
             -- Measurement Method: Direct ADC interface
             -- Display Resolution: 1 V
             -- Ammeter: 0.2 - 5 A
             -- Measurement Method: CT based ADC interface
             -- Display Resolution: 0.01 A
- Timer:
             -- Range: 10 mSec - 30 min
             -- Operation: Automatic with relay start operating
- LCD Specification:
             -- No. of lines: 2
             -- No. of Characters in each line: 16
- MCB: 6 A (SPN)
- Dimensions (mm): W 830 x D 355 x H 630
- Weight: 52 kg (approximate)

- Estudiar y verificar las características de funcionamiento del relé de falla a tierra con diferente configuración de enchufe
- Estudiar la conexión del relé de falla a tierra en la línea de transmisión
- Estudiar pruebas de relé de falla de tierra
