Nvis 7089B Entrenador Máquinas Eléctricas, Motores y Transformadores hasta 3HP

Máquinas electricas es una de las áreas de estudio más importantes, ya que ayuda a los usuarios a comprender las características operativas y el funcionamiento de las máquinas de AC y DC. Nvis 7089B permite al usuario poner en práctica sus conocimientos teóricos con facilidad. Hay una instalación adicional para hacer una conexión inalámbrica en la estación de trabajo con la computadora y para monitorear los parámetros eléctricos en tiempo real utilizando software de interfaz de la computadora. Los usuarios también pueden observar un gráfico en tiempo real entre cualquiera de los parámetros eléctricos de AC y DC en una computadora.

La estación de trabajo eléctrica comprende secciones separadas de medición de AC y DC equipadas con todos los instrumentos necesarios, como medidores digitales, facilidad para conectar suministros de AC y DC junto con dispositivos de protección como fusibles, MCS, indicadores de suministro, etc. Hay múltiples buses provistos en el Estación de trabajo para realizar conexiones externas mientras se realizan experimentos de máquinas de AC y DC.

El diseño de la unidad de control garantiza la obtención de la experiencia práctica de más alta calidad para el usuario. Se toman todas las medidas de protección necesarias para evitar fallas o peligros.

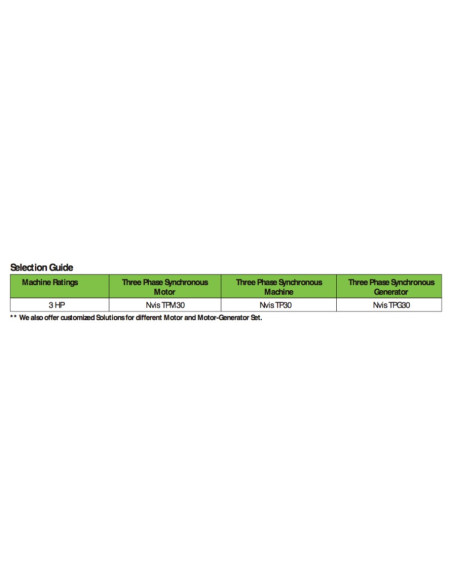

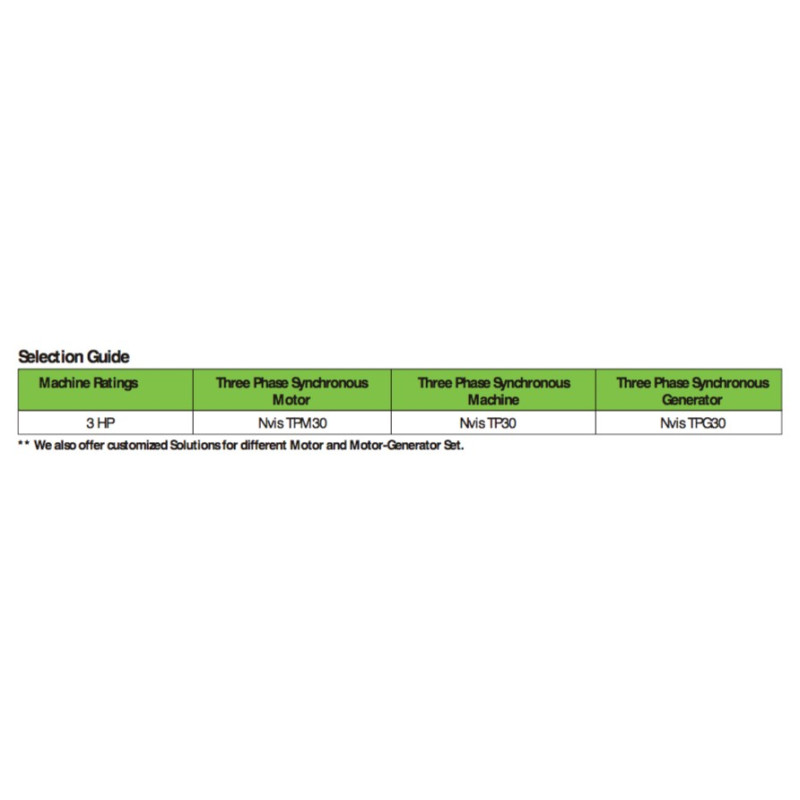

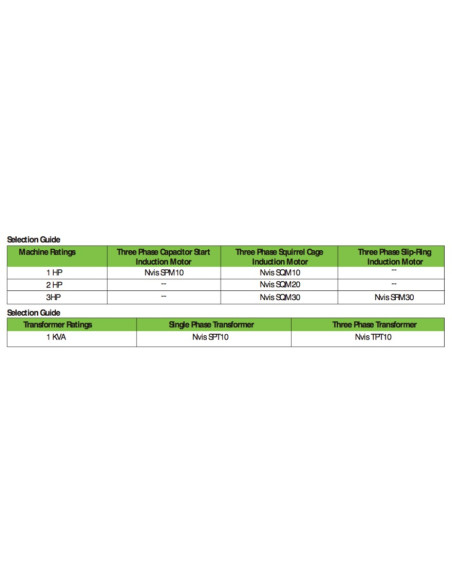

- Compatible para máquinas de hasta 3HP.

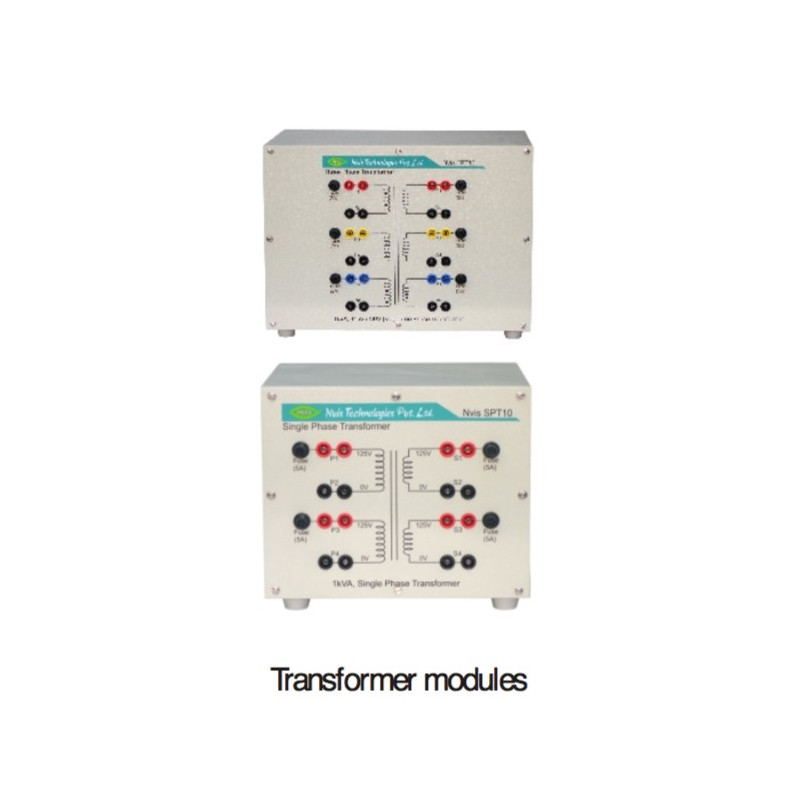

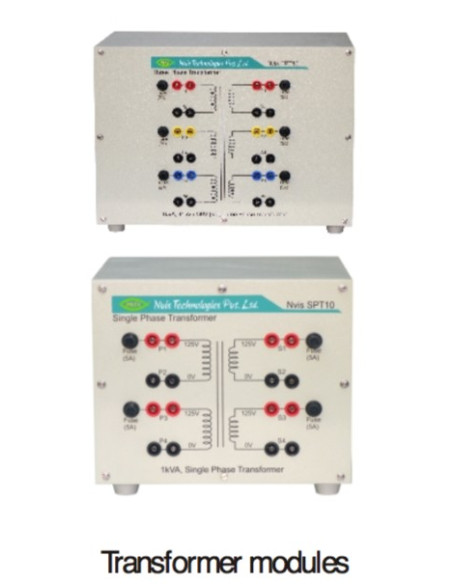

- Equipado con instalaciones de medición para la experimentación en máquinas de AC, máquinas de DC y transformadores.
- Separación de secciones de medición de AC y DC.
- Representación diagramática de máquinas de AC y DC para una mejor comprensión.
- Pintura de recubrimiento en polvo libre de óxido.
- Terminales BS estándar, cables de conexión por motivos de seguridad.

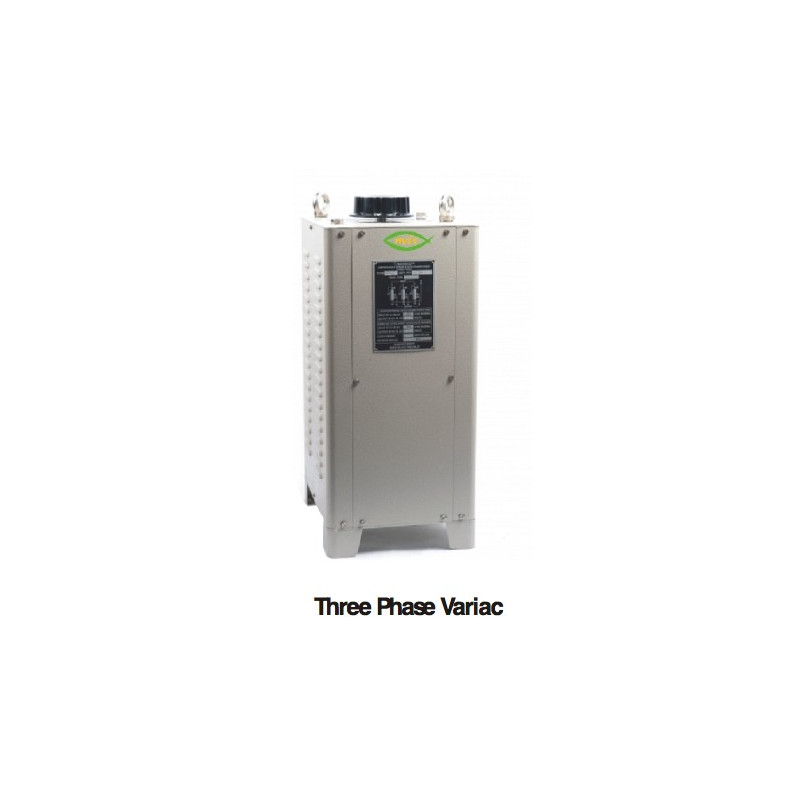

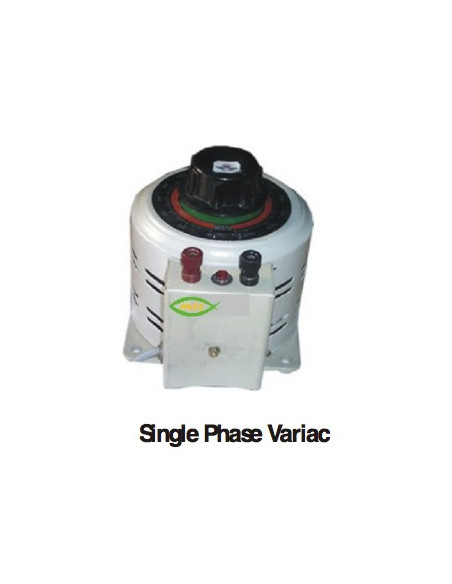

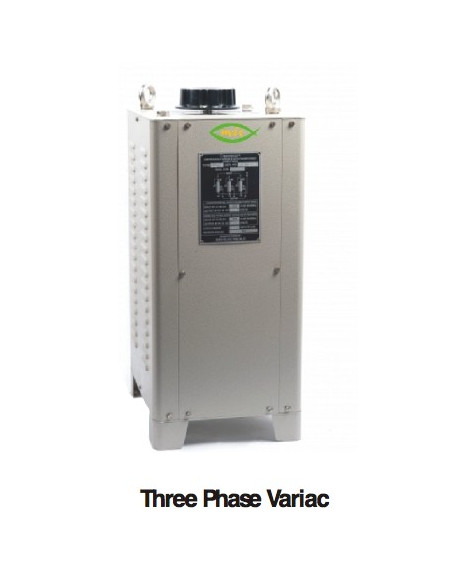

- Terminales proporcionados para obtener suministros trifásicos fijos y alternables de AC y DC con protección adecuada.
- Tacómetro digital de alta calidad para medición de RPM que también está interconectado con DAQ (Sistema de adquisición de datos).

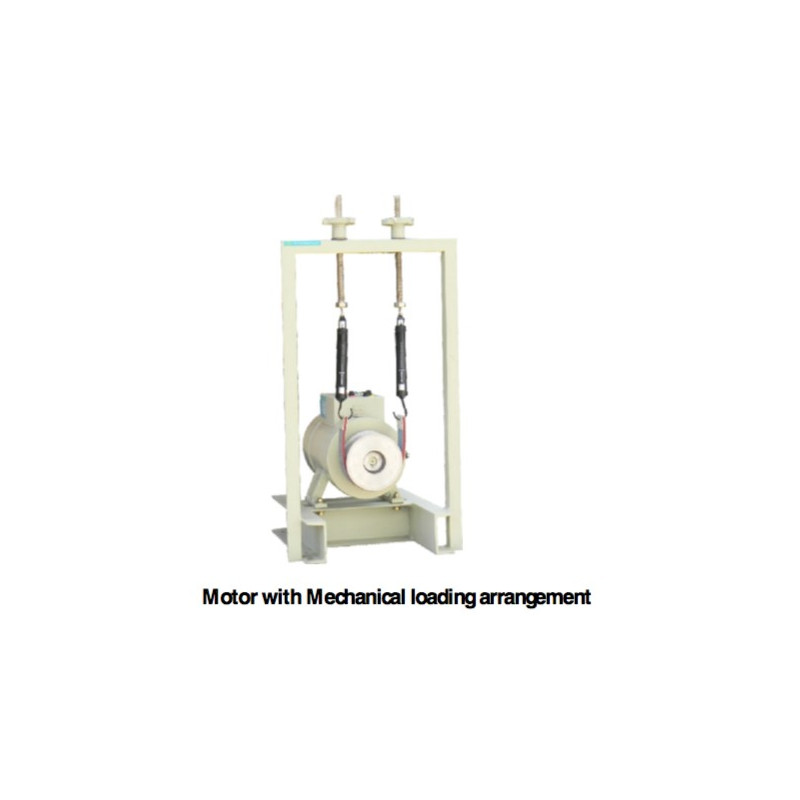

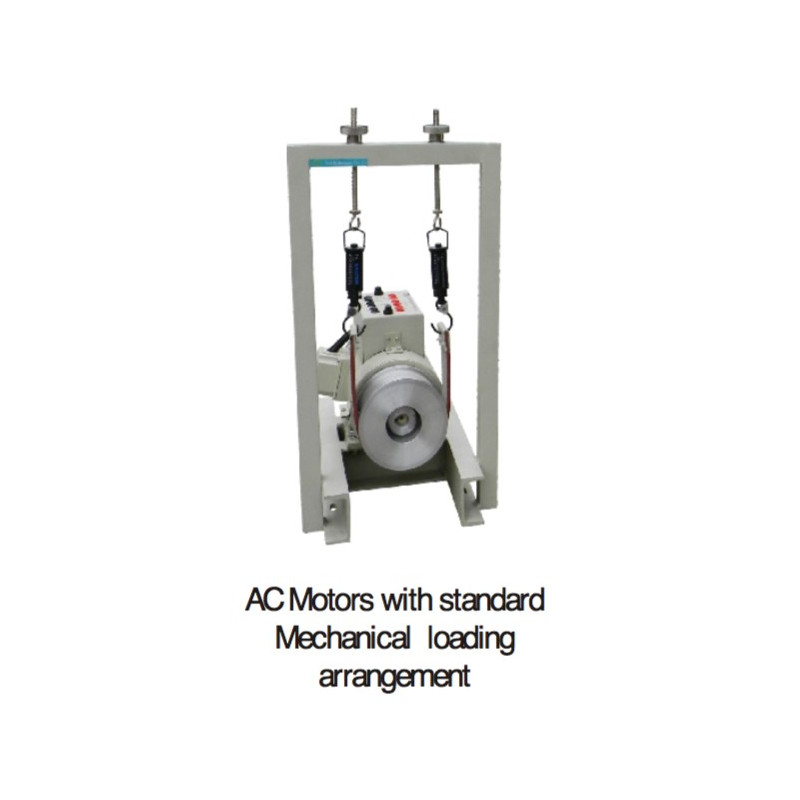

- Motores provistos con la Instalación de Arreglo de Carga Mecánica estándar.
- Motores con tambor / polea Brak de fundición "aluminio" con él en la instalación de supresión.
- Máquinas con Aislamiento Clase 'B'.

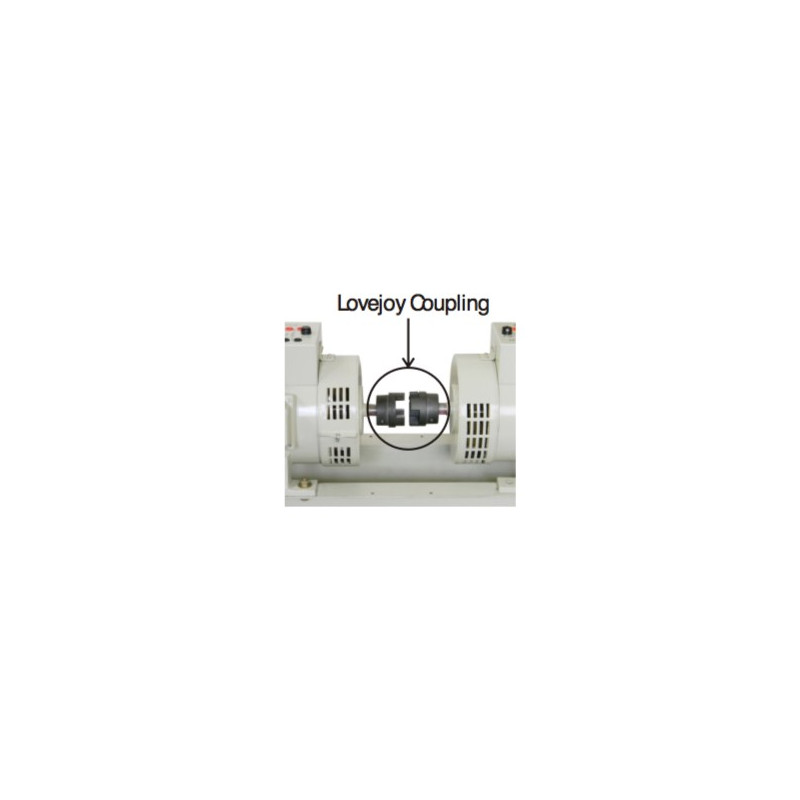

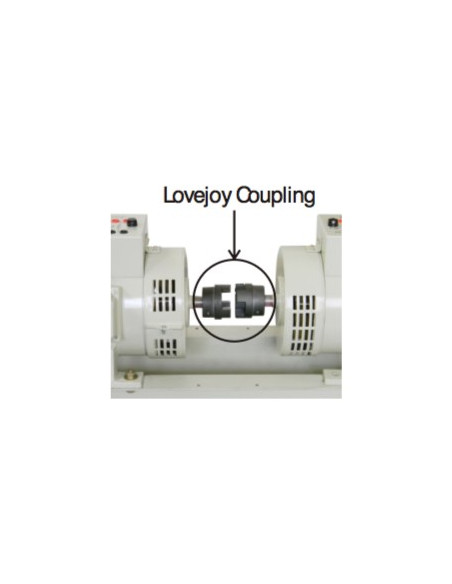

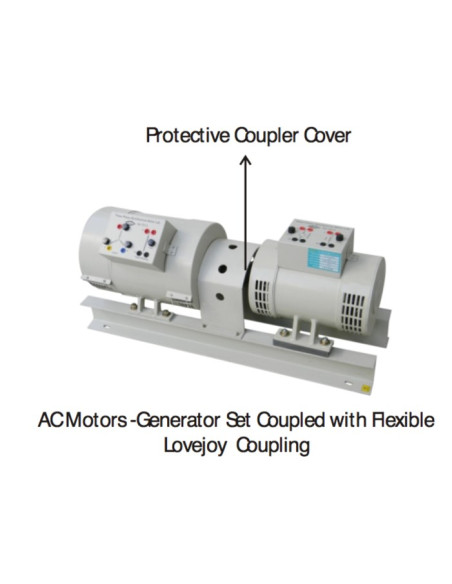

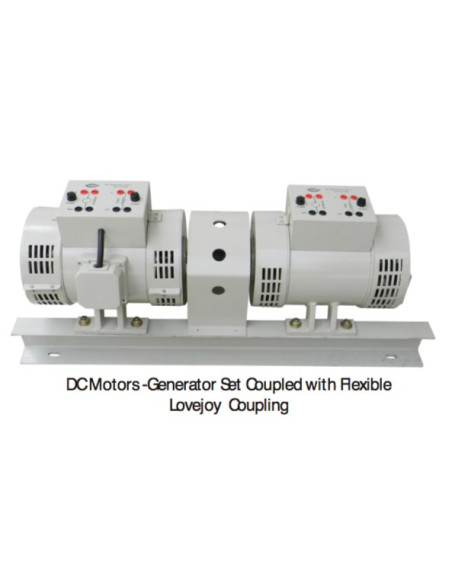

- Disposición de acoplamiento de eje flexible (Lovejoy) para grupos de Motor Generador (MG).
- Máquinas provistas de Base / Canal de servicio pesado con interconexión adecuada.

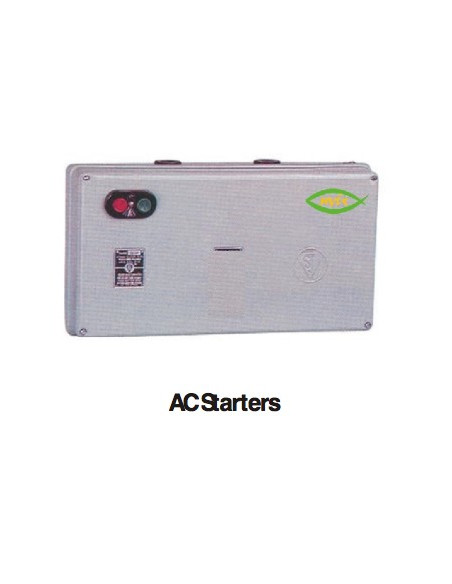

- Máquinas provistas de protecciones adecuadas tales como MCB, fusibles, grupos electrógenos (MG) provistos de cubierta protectora de acoplamiento.

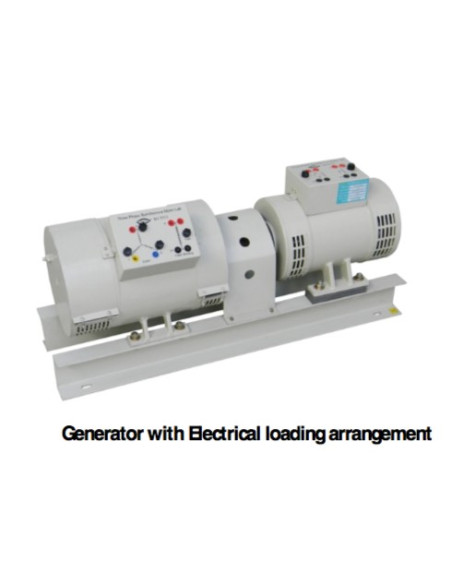

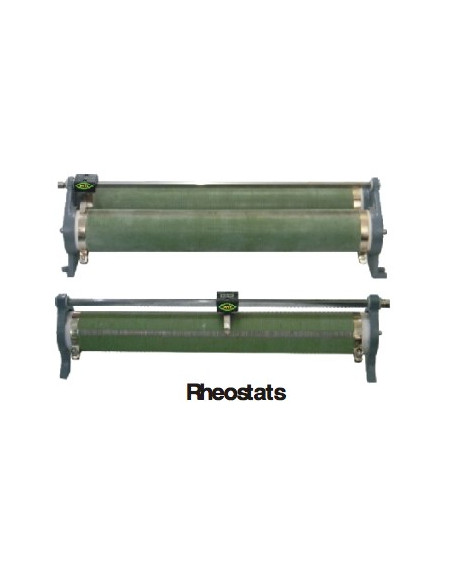

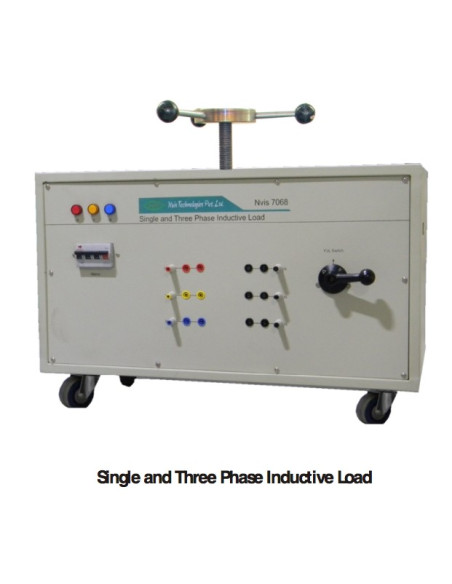

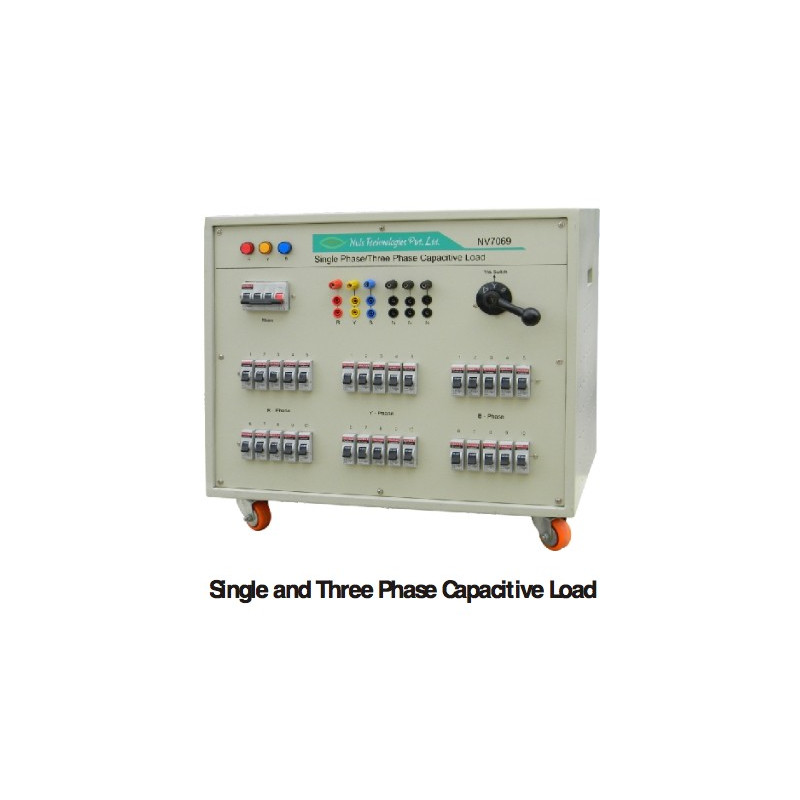

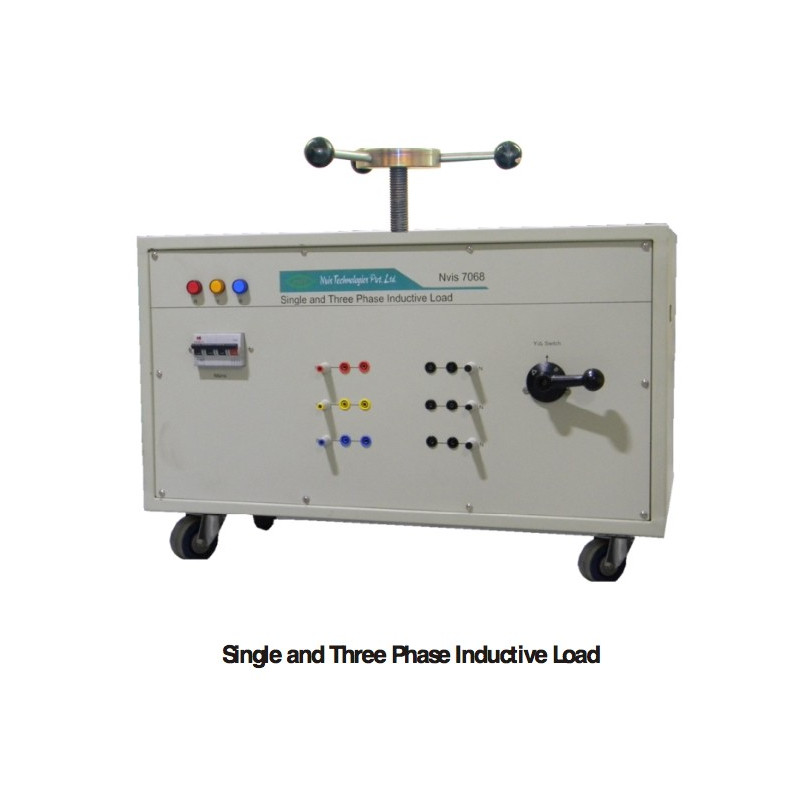

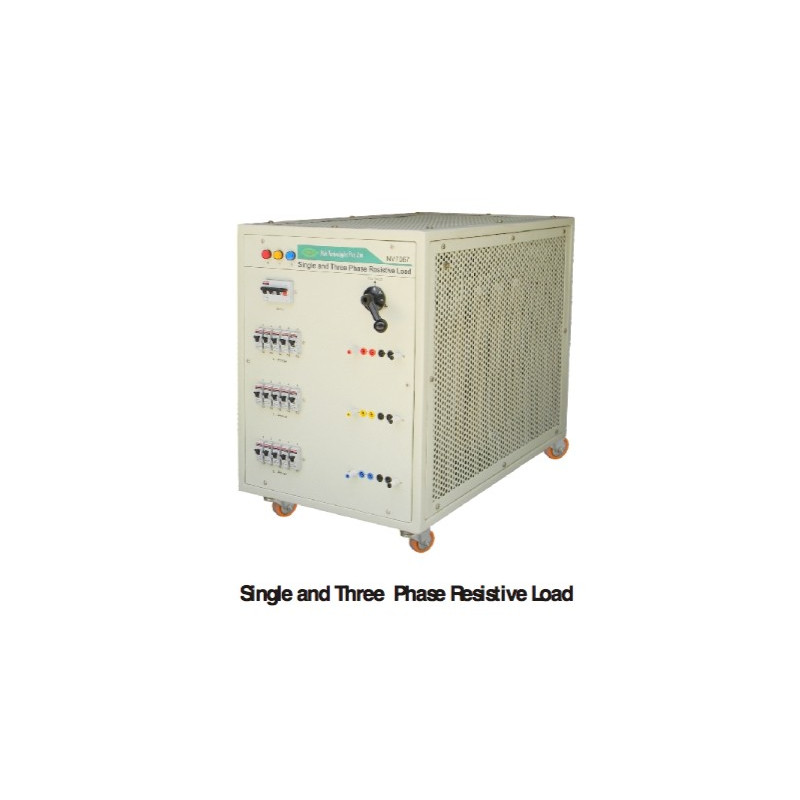

- Generador con Instalación de Arreglo de Carga Eléctrica.
- Equilibrio de primavera duradero de buena calidad.
- Diseñado teniendo en cuenta todas las medidas de seguridad.

+ Instrumentos de medida eléctricos

- Amperímetro de AC (4 Nos.)

Tipo: Digital
Rango: 10A


- Voltímetro de AC (4 Nos.)

Tipo: Digital
Rango: 450V


- Amperímetro DC (4 Nos.)

Tipo: Digital
Rango: 30A


- Voltímetro DC (4 Nos.)

Tipo: Digital
Rango: 300V


- Vatímetro monofásico (2 Nos.)

Tipo: Digital
Rango: 2.5kW


- Suministro de DC

Voltaje: 300 V ± 10%
Actual: 2Amp


- Dispositivos de protección

Trifásico MCB (TPN): 2 Nos.

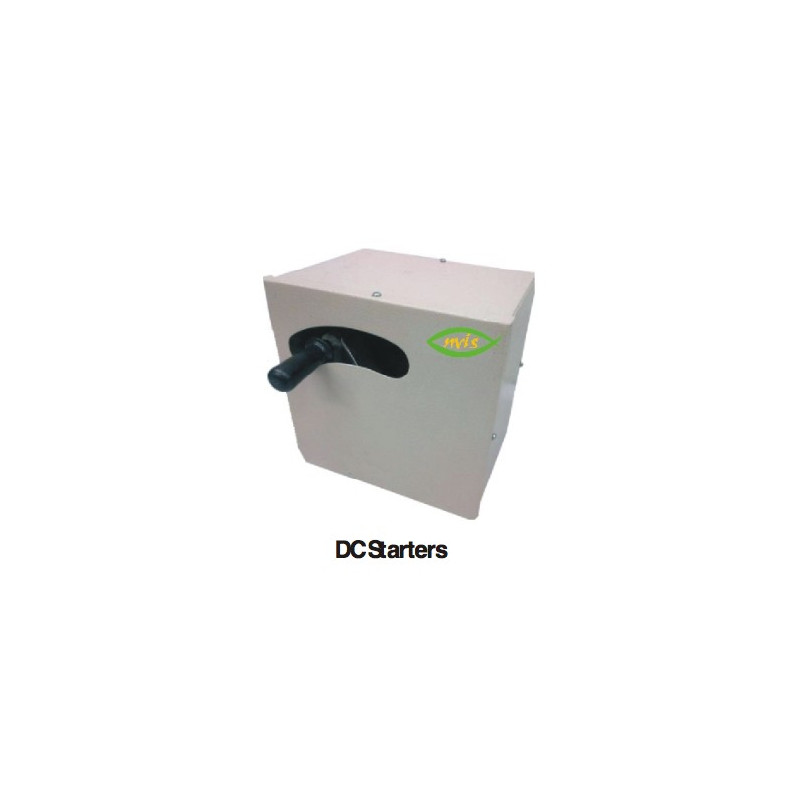

+ Máquinas DC:

- Motor bobinado de derivación DC

• Estudio del funcionamiento operativo y principio del motor de derivación de DC
• Estudio del fenómeno de marcha y retroceso de Motor bobinado de derivación DC
• Estudio de la característica sin carga del motor de derivación de DC
• Estudio de la característica de carga del motor de derivación de DC

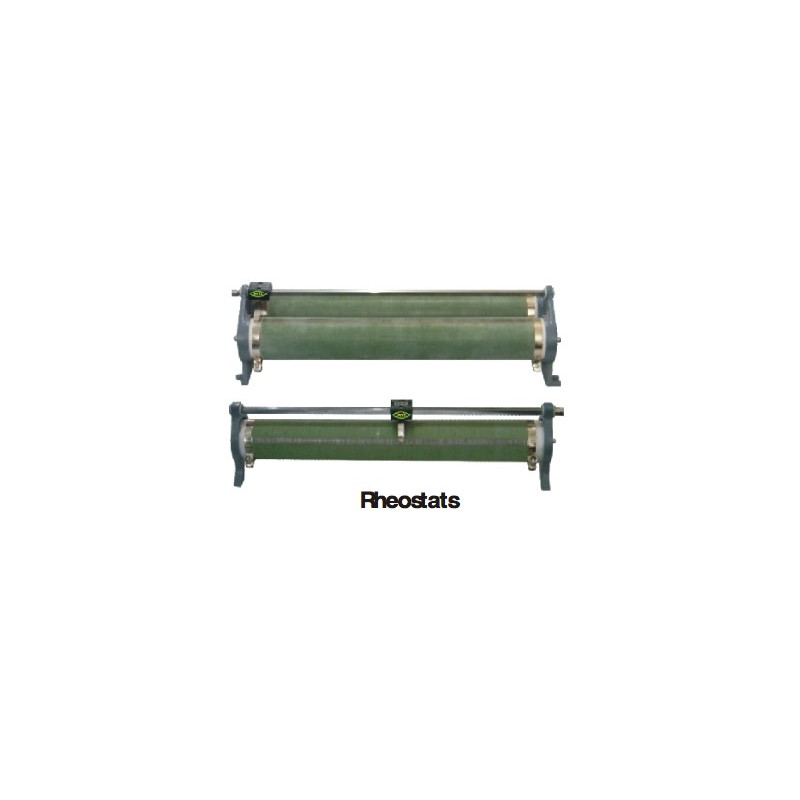

• Estudio del control de velocidad del motor de derivación de DC usando control de voltaje de armadura y método de control de campo de flujo
• Estudie y determine las pérdidas de la máquina de DC y calcule la eficiencia de la máquina de dc mediante el método de prueba de Swinburn.


- Serie Motor bobinado de derivación DC

• Estudio del funcionamiento operativo y principio del motor de la serie DC
• Estudio de los fenómenos de marcha y retroceso del motor de la serie DC
• Estudio de la característica de carga del motor de la serie DC
• Estudio del control de velocidad del motor de la serie DC usando control de voltaje de armadura y métodos de control de campo de flujo


- Motor Bobinado compuesto de DC

• Estudio del funcionamiento operativo y principio del motor compuesto de DC
• Estudio de los fenómenos de funcionamiento y marcha atrás del motor de DC Compuesto
• Estudio de la característica de carga del motor de heridas compuestas acumuladas de DC
• Estudio de la característica de carga del motor diferencial con diferencial DC


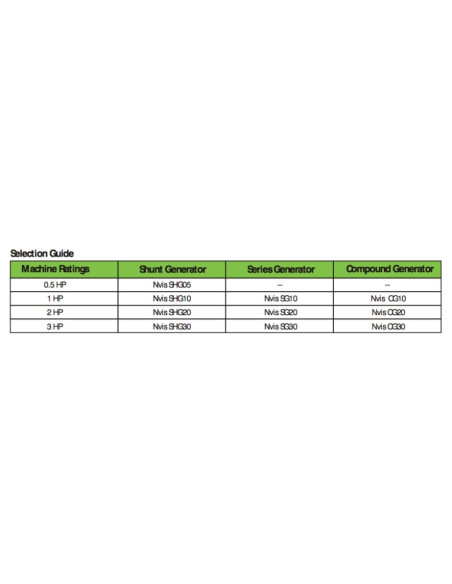

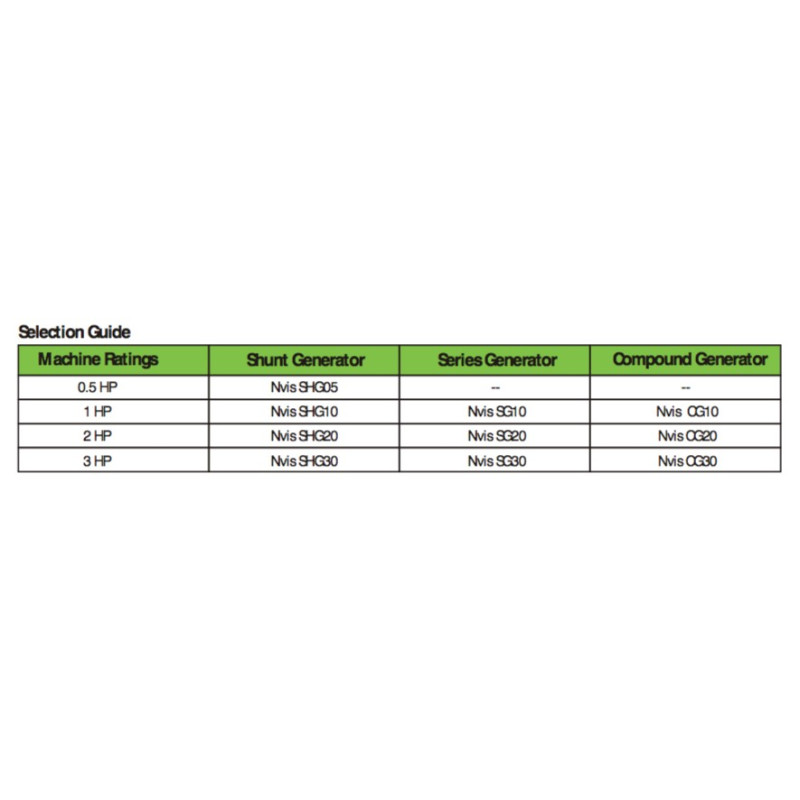

- Motor Bobinado de generador DC

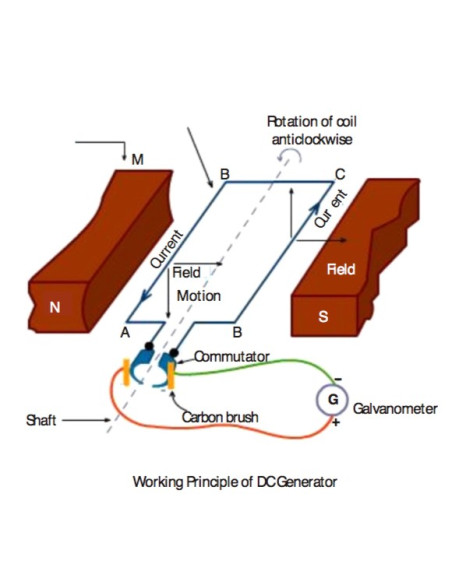

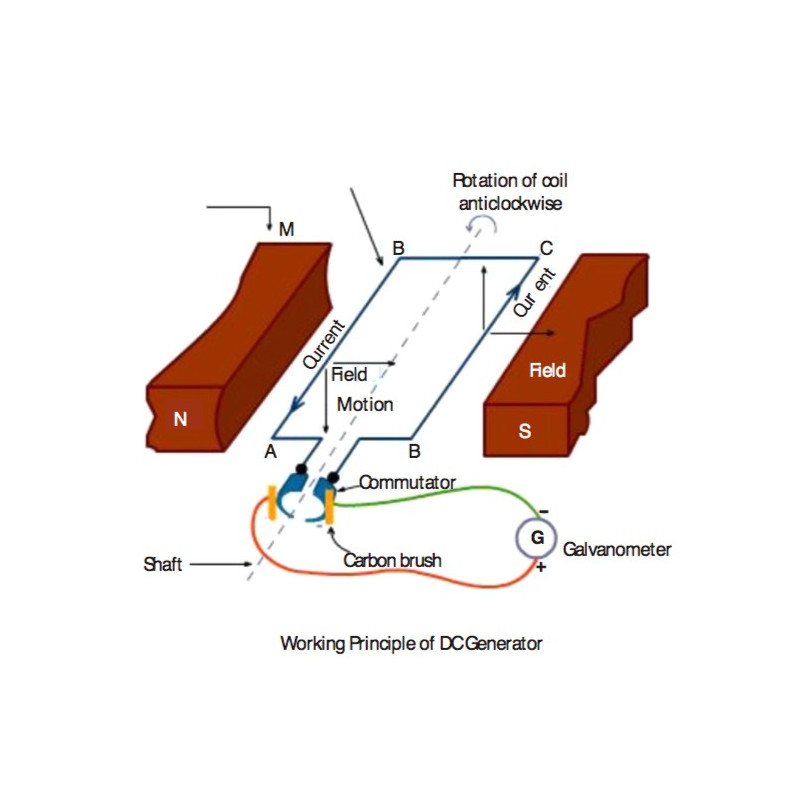

• Estudio del funcionamiento operativo y principio del Generador de derivación DC
• Estudio y medición de la característica de circuito abierto de Generador de derivación DC
• Estudio y medición de características externas de Generador de derivación DC
• Estudio y medición de la característica interna del generador de derivación de DC
• Estudie y obtenga las pérdidas por separado y en correspondencia. Determine la eficacia de una máquina de derivación de DC mediante la prueba de Hopkinson


- Serie Motor bobinado de generador DC

• Estudio del funcionamiento operacional y el principio del generador de heridas de la serie DC
• Estudio y medición de la característica de circuito abierto del generador de la serie DC
• Estudio y medición de la característica de carga del generador de la serie DC
• Estudie y verifique la Prueba de Campo de la Máquina de la Serie DC y determine de forma correspondiente la eficiencia del Motor y Generador de la Serie DC en cualquier carga de deseo


- Motor Bobinado de generador compuesto de DC

• Estudio del funcionamiento operacional y el principio del motor Bobinado de generador compuesto de DC
• Estudiar y verificar las características de carga del generador de compuerta acumulado de derivación larga.
• Estudiar y verificar las características de carga del generador compuesto de desviación corta acumulativa
• Estudiar y verificar las características de carga del generador diferencial de derivación larga.
• Estudiar y verificar las características de carga del generador diferencial de derivación corta.
