ITS-200series Sistema de Entrenamiento IPv6

Además de proporcionar más espacio de direcciones, IPv6 no solo aumenta la eficiencia de enrutamiento y la seguridad de la capa de red (incorporado en el mecanismo de cifrado IPSec) sino que también crea nuevas formas de direccionamiento y mecanismos de QoS más avanzados a medida que se desarrolla el protocolo.

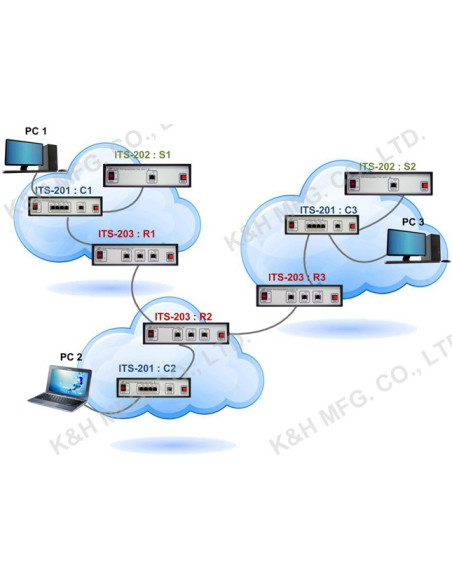

El propósito del diseño de la serie ITS-200 es proporcionar a los estudiantes una comprensión clara y completa del protocolo y el comportamiento operativo de la especificación IPv6. El sistema completo incluye ITS-201 (host: cliente), ITS-202 (host: servidor) e ITS-203 (enrutador). La interacción de estos tres dispositivos puede realizar experimentos como grupo o independiente.

 ITS-201 (host: cliente)

1. Sistema de doble pila IPv4 e IPv6
2. Admite el servicio de captura remota de paquetes (RPCAP)
3. Usar TAP filtrable para completar el equilibrio de carga y la unión de puertos para evitar la pérdida de paquetes examinados.
4. Proporcionar software GUI para enviar y explorar paquetes IPv4 e IPv6.
    IPv4: ICMP, TCP, UDP
    IPv6: Admite ICMPv6, DHCPv6, formato de paquete de capa superior y "Next Header" con Hop-by-Hop, enrutamiento,
              Fragmento, Destino ... etc.
5. Consola y puerto1 ~ Todos los puertos de conexión Port4 admiten Auto-Negociación.
6. Los experimentos cubren la capa OSI Modelo 2 ~ 7.



ITS-202 (host: servidor)

1. ITS-202 (host: servidor), uno de la serie ITS-200, está diseñado por una serie de servicios de Internet y una interfaz GUI basada en la web.
2. ITS-202 se puede configurar como 2 tipos de servidor:
    Un tipo ofrece IPv6 DHCP, IPv6 DNS y servicios web IPv6.
    El tipo B ofrece servicios web IPv6 FTP, IPv6 SMTP, IPv6 POP e IPv6.
3. Para proporcionar un diseño multiplataforma, ITS-202 también se puede configurar a través de Microsoft Internet Explorer, Mozilla
    Firefox, Google Chrome y otros navegadores.



ITS-203 (enrutador)

     ITS-203 (enrutador), uno de la serie ITS-200, está diseñado por una serie de topología de red y un software GUI fácil de usar. Admite protocolos de enrutamiento estáticos y dinámicos. El protocolo de enrutamiento dinámico de ITS-203 admite RIPng (Protocolo de información de enrutamiento de próxima generación) y OSPFv3 (Abre la ruta más corta primero para IPv6). Ambos son Interior Gateway Protocol (IGP).

ITS-201 (host: cliente)

Exp. 1: breve introducción ITS-201
Exp. 2: introducción breve del enrutador Cisco 1905
Exp. 3: encabezado IPv6
Exp. 4: encabezado de la extensión IPv6
Exp. 5: direccionamiento de IPv6
Exp. 6: DHCPv6
Exp. 7: ICMPv6 - Mensajes de error
Exp. 8: ICMPv6 - Mensajes de información
Exp. 9: Descubrimiento vecino
Exp.10: Transición de IPv6
Exp.11: Puerta de enlace IPv6 y ruta



ITS-202 (host: servidor)

Exp. 1: Observe el paquete HTTP IPv6
Exp. 2: Observe el paquete IPv6 DHCP
Exp. 3: Observe el paquete DNS IPv6
Exp. 4: Observe el paquete FTP de IPv6
Exp. 5: Observe el paquete de correo IPv6



ITS-203 (enrutador)

Exp. 1: ruta conectada
Exp. 2: configurar entradas de enrutamiento
Exp. 3: Rutas estáticas recursivas
Exp. 4: ruta predeterminada
Exp. 5: configurar el descarte de tráfico
Exp. 6: Ruta estática flotante
Exp. 7: anuncio de enrutador
Exp. 8: tabla de enrutamiento
Exp. 9: Algoritmo de Bellman-Ford
Exp. 10: Limitaciones de RIPng
Exp. 11: Tiempo de convergencia de RIPng
Exp. 12: ruta envenenamiento de RIPng
Exp. 13: procesamiento de paquetes de RIPng
Exp. 14: rango de área de OSPFv3
Exp. 15: Área no troncal y Virtual-Link de OSPFv3
Exp. 16: ruta externa de OSPFv3
Exp. 17: Elección DR / BDR y convergencia rápida en OSPFv3
Exp. 18: Router-LSA y red-LSA
Exp. 19: Prefijo Inter-Área-LSA
Exp. 20: Enrutador Intersector-LSA / AS-Externo-LSA / Enlace-LSA / Intra-Área-Prefijo-LSA
