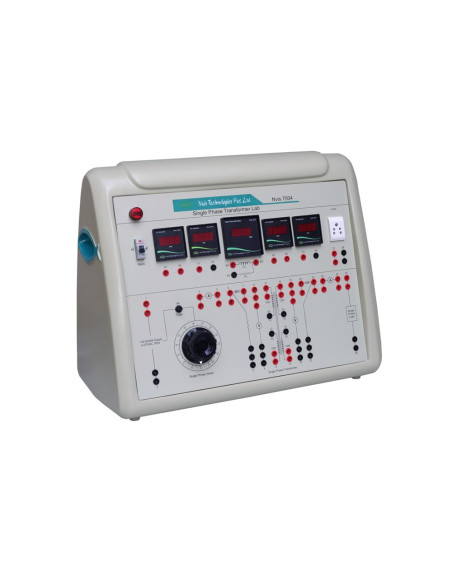

Nvis 7004 Laboratorio de Transformador Monofásico

Nvis 7004 Laboratorio de Transformador Monofásico es un sistema de entrenamiento de élite para los laboratorios eléctricos. El producto lo ayuda a familiarizarse con los conceptos básicos y el funcionamiento de un transformador monofásico.

• Características:

- Variable monofásica incorporada
- Equipado con lámpara de indicación de suministro
- Instalación para usar carga fija y variable
- La placa de control consiste en material FRP de alto grado para proporcionar la máxima seguridad a los usuarios
- Terminales provistos para usar el opcional de forma externa
- Diseñado teniendo en cuenta todas las normas de seguridad
- Representación diagramática para la facilidad de las conexiones
- Flexibilidad para configurar Paso - hasta, paso - abajo y el transformador de aislamiento
- Diseño exclusivo y compacto
- Tutorial de producto (CD)

- Mains Supply: Single Phase, 230 VAC ± 10 %, 50Hz
- Single Phase Transformer:
             -- Rating: 1 kVA
             -- Primary Voltage: 0 - 125 V, 0 - 125 V
             -- Secondary Voltage: 0 - 125 V, 0 - 125 V
             -- Rated Current: 4 A
- Single Phase Auto Transformer:
             -- Primary Voltage: 230 V
             -- Secondary Voltage: 0 - 270 V
             -- Rated Current: 5 A
- Digital Meters Used:
             -- AC Voltmeter: 450 V (2 nos.)
             -- AC Ammeter: 5 A (2 nos.)
             -- Wattmeter: 1500 W
- MCB (SP): 6 A
- Optional:
       Resistive Load “Nvis 726”

- Estudio de la relación de transformación en un transformador monofásico
- Estudio de la prueba de polaridad en un transformador monofásico
- Estudio de prueba de circuito abierto en un transformador monofásico
- Estudio de la prueba de cortocircuito en un transformador monofásico
- Estudio de la prueba de carga y determinar en consecuencia la regulación de eficiencia y voltaje en un transformador monofásico
