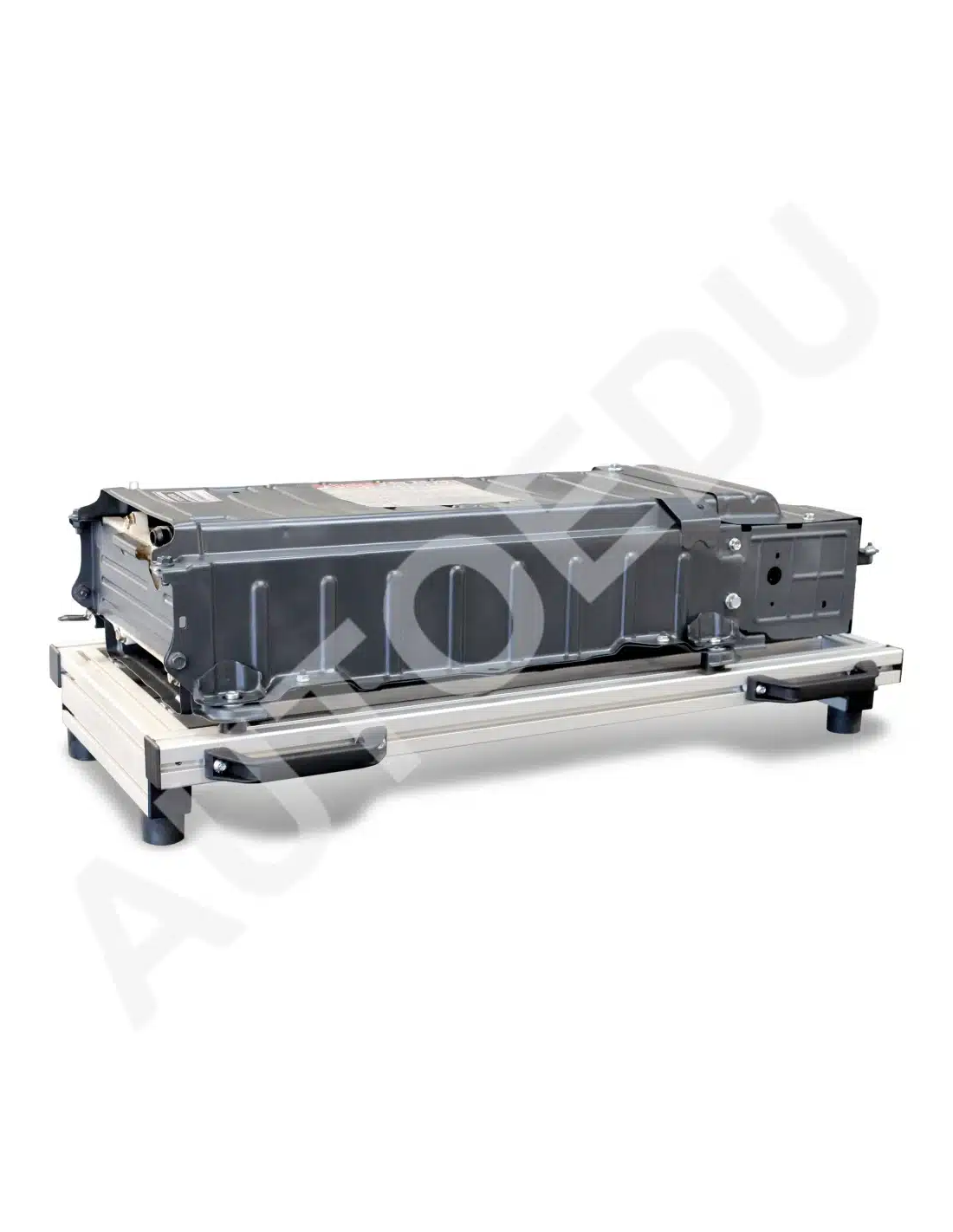

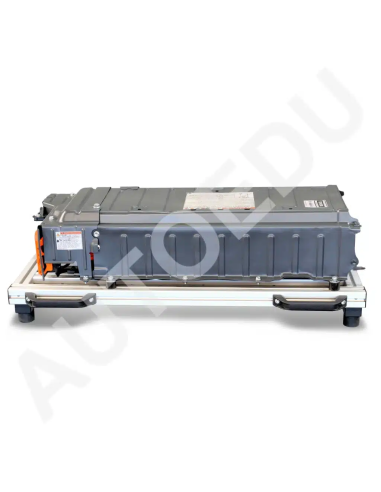

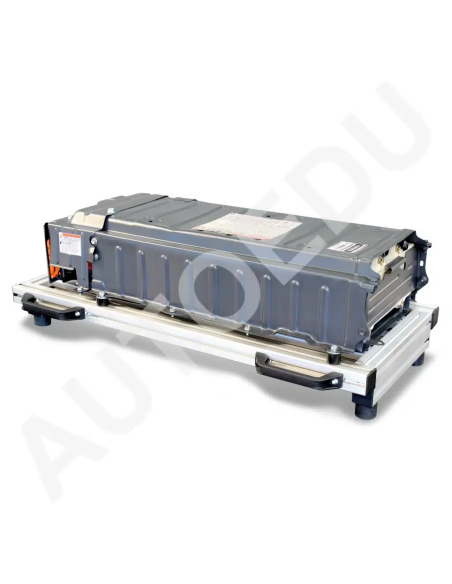

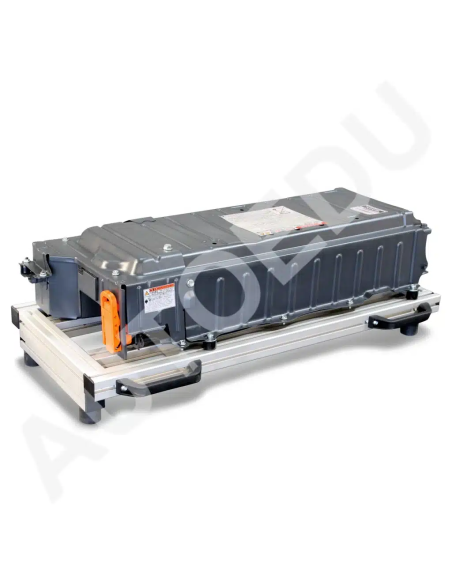

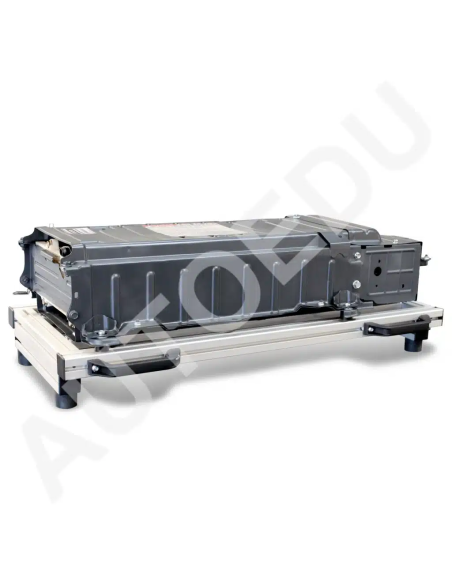

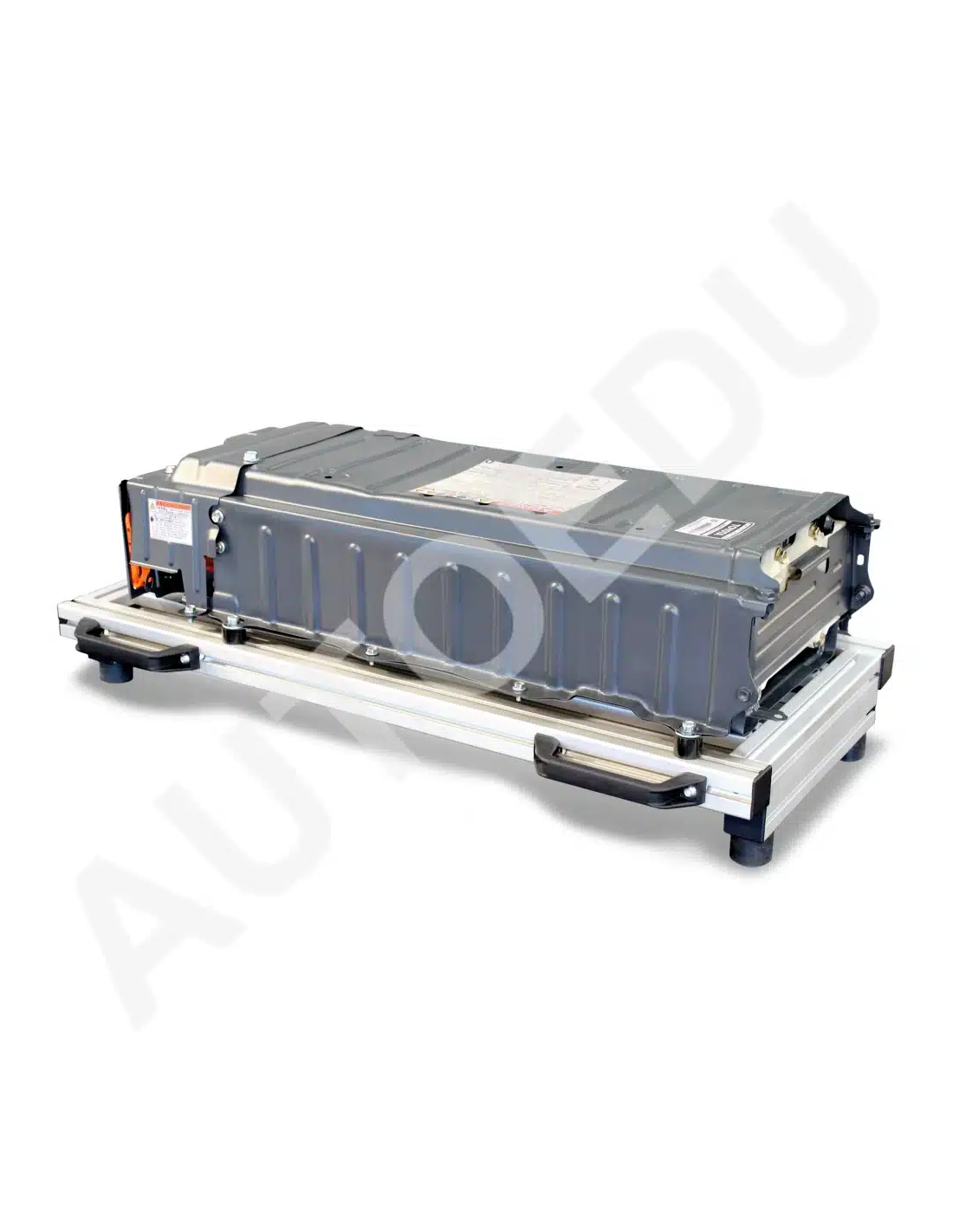

VIVV01-HYBBAT Bateria de alta voltagem para desmontagem e montagem

Referencia: VIVV01-HYBBAT

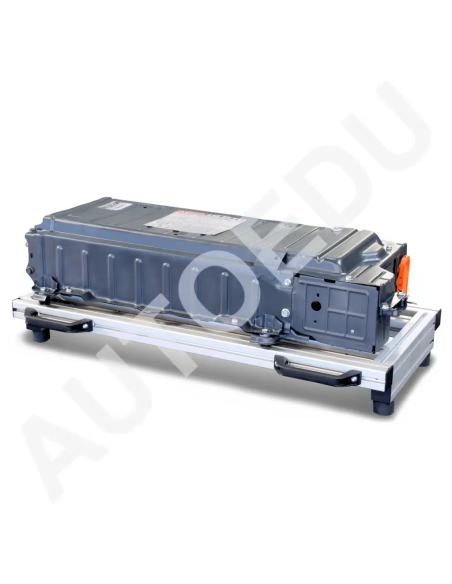

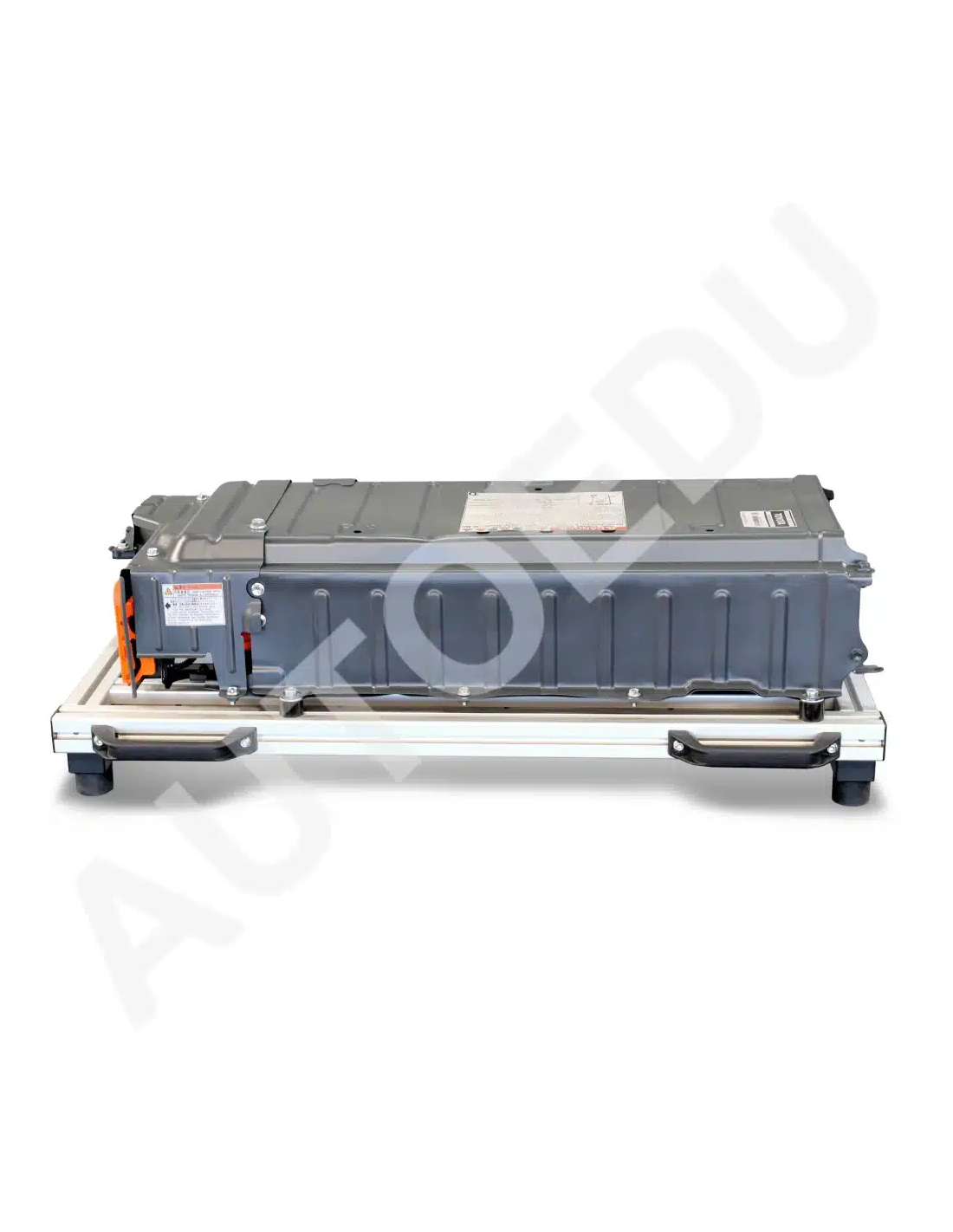

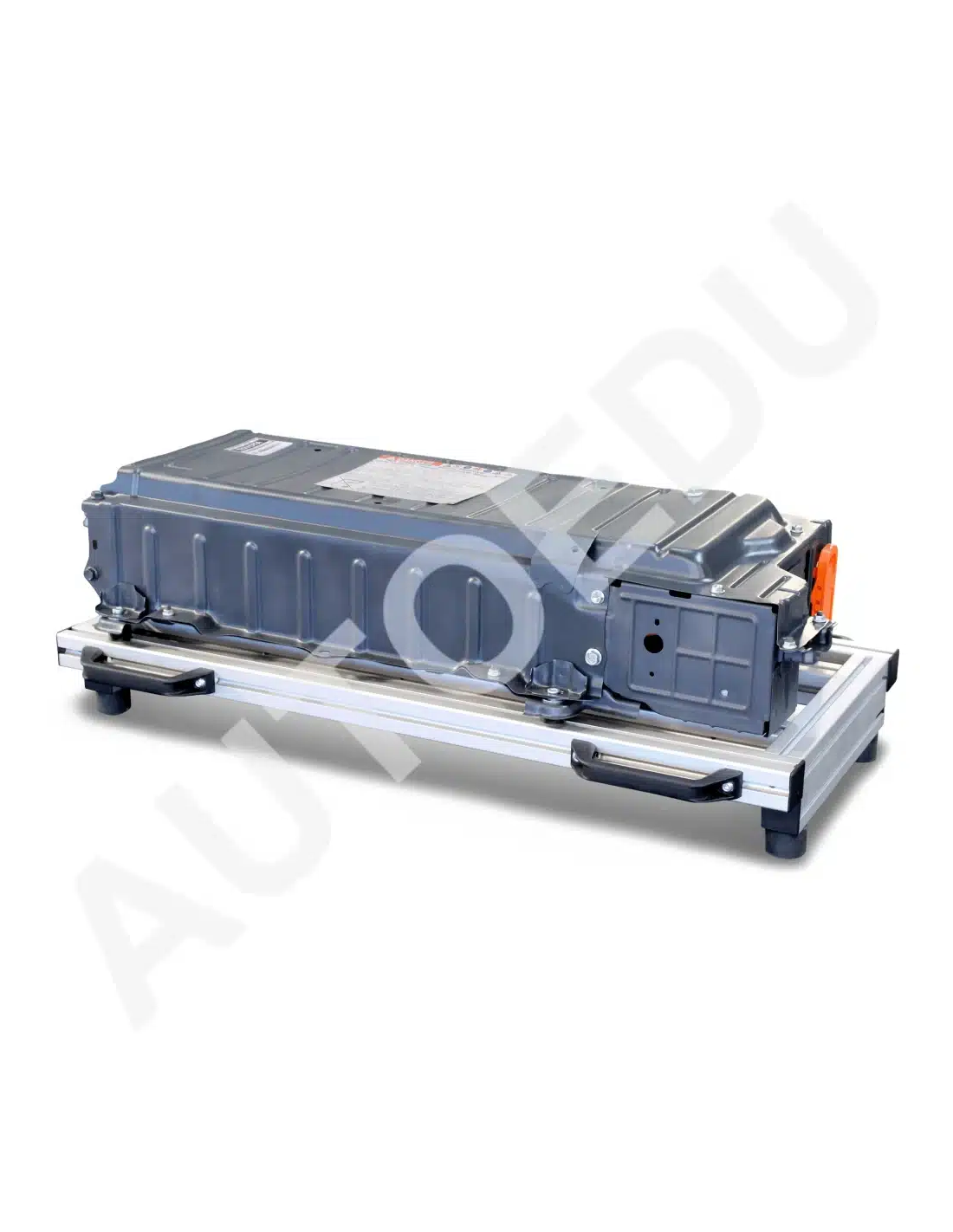

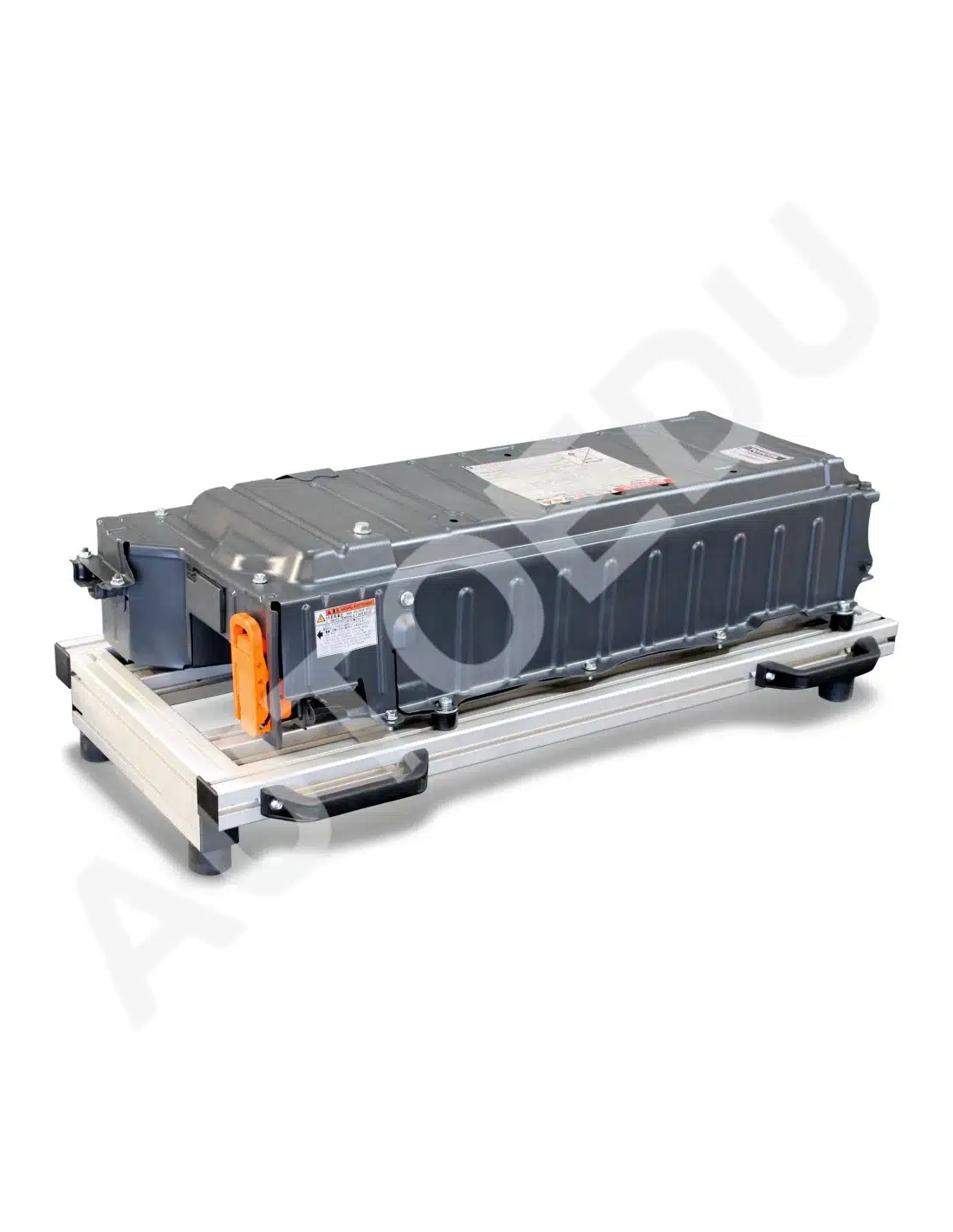

  • Pack de bateria de alta voltagem OEM Toyota Prius II Ni-MH.

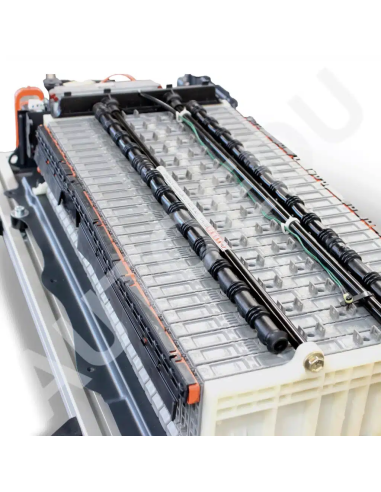

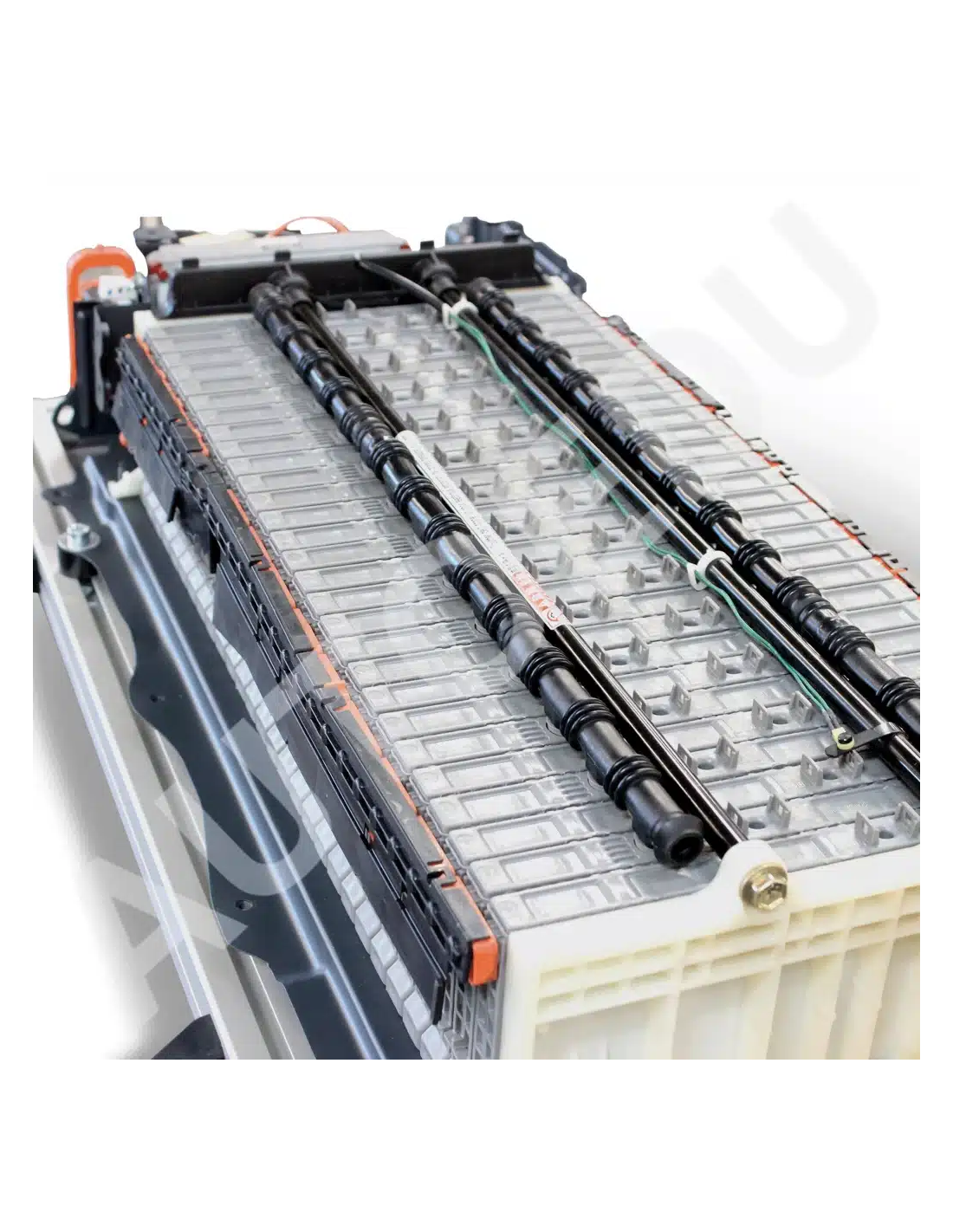

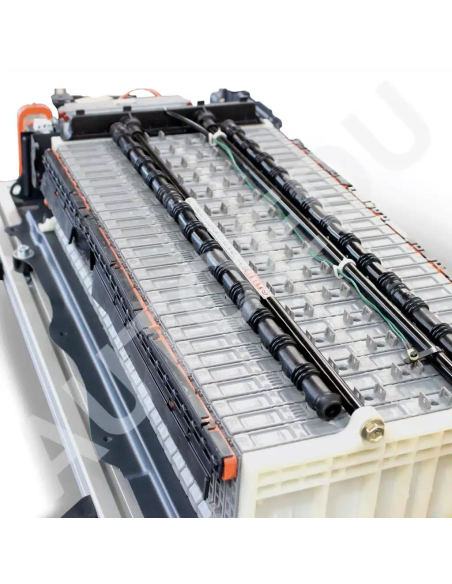

  • Contém 28 módulos com um total de 168 células.

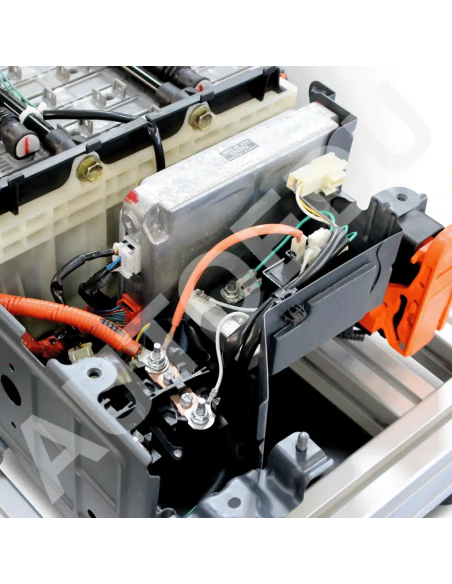

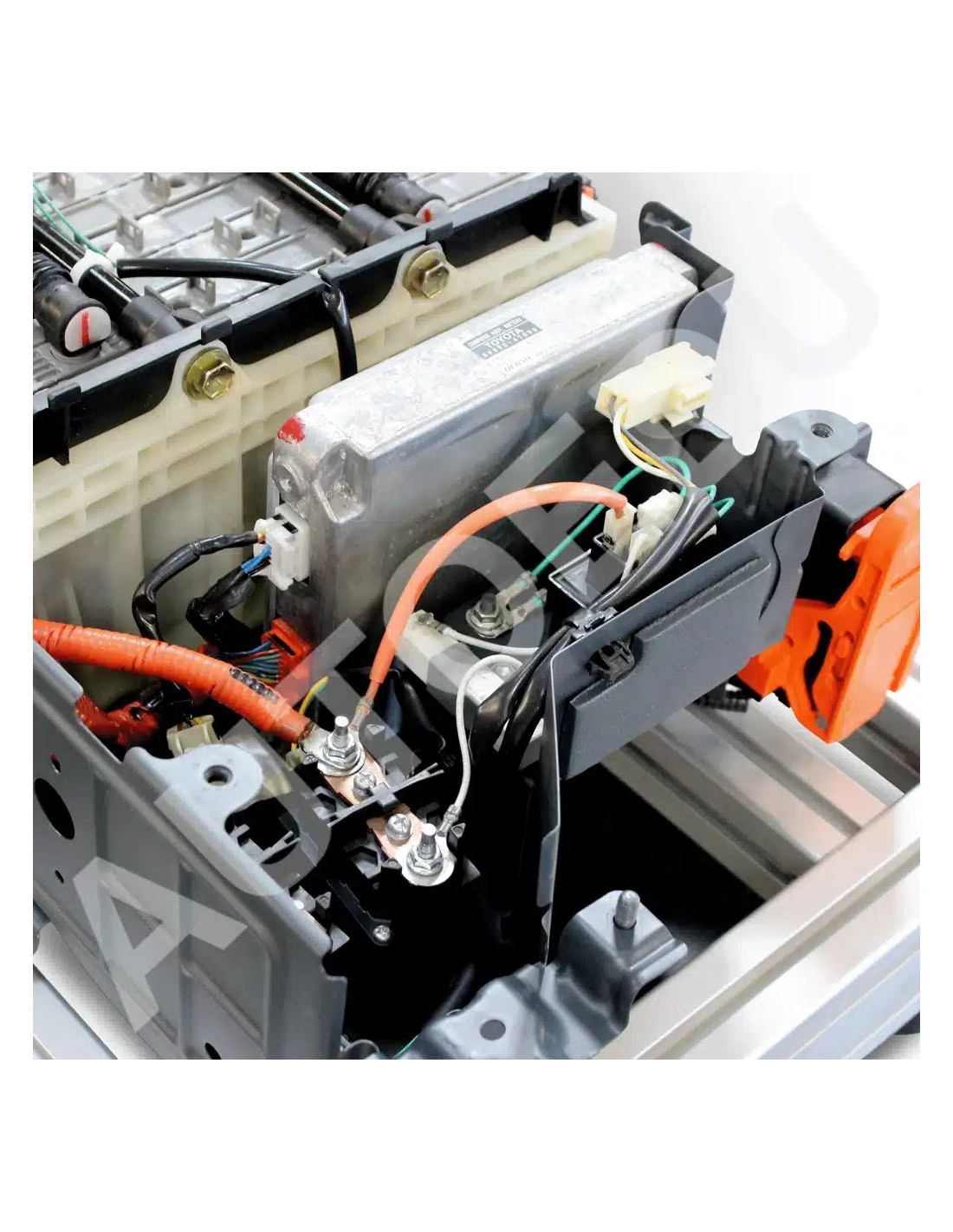

  • Inclui ECU da bateria integrada e sensor de corrente.
  • Relés de alta voltagem, incluindo relé de arranque suave.
  • Cablagem e busbars totalmente acessíveis.

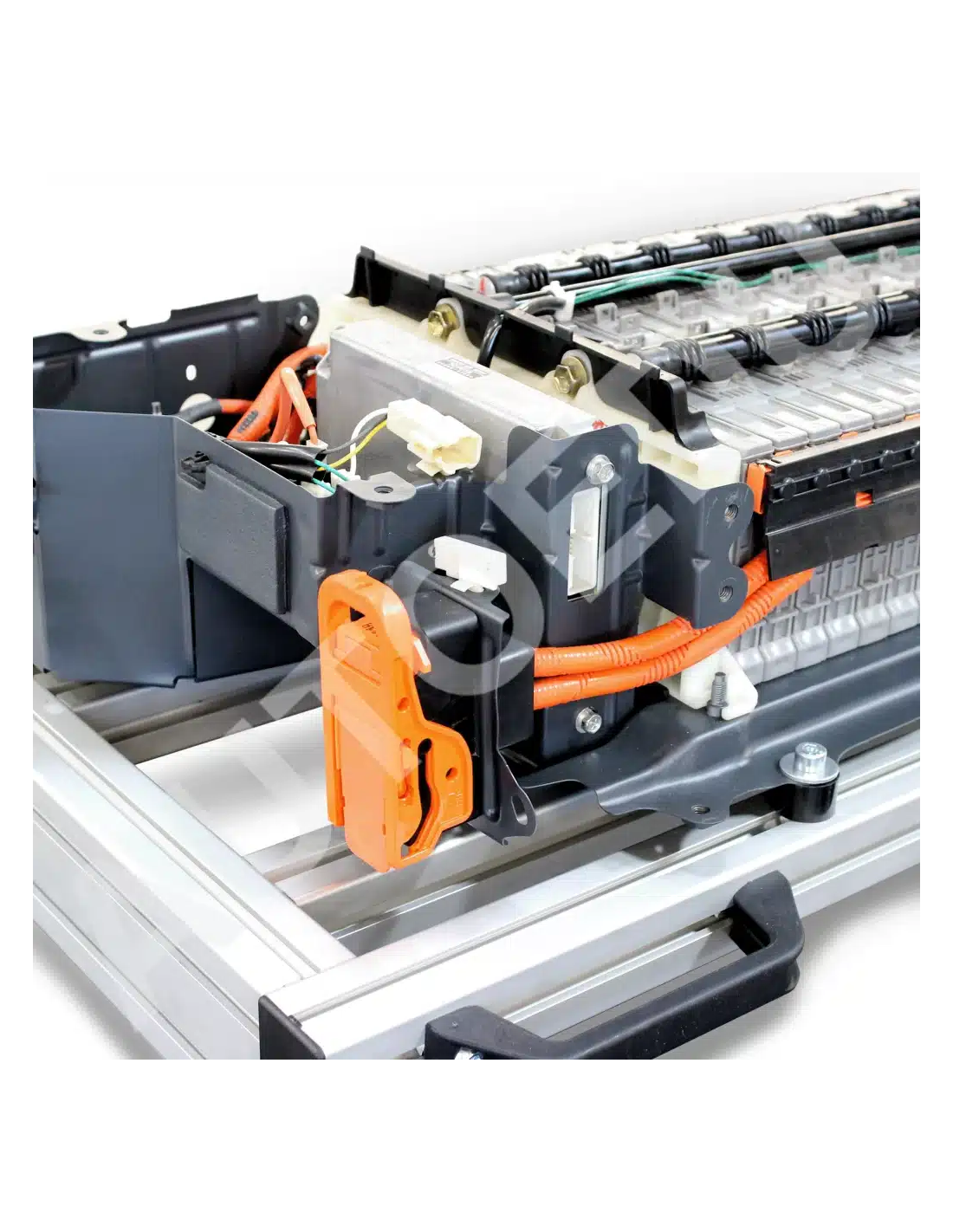

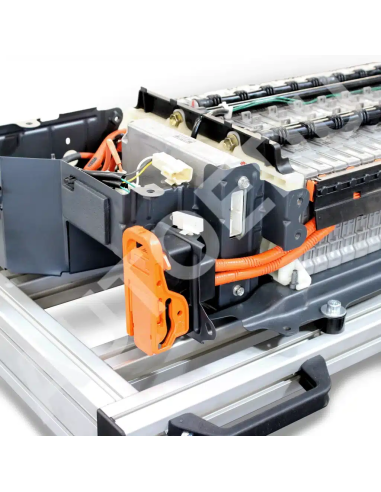

  • Service plug dedicado para práticas de segurança.

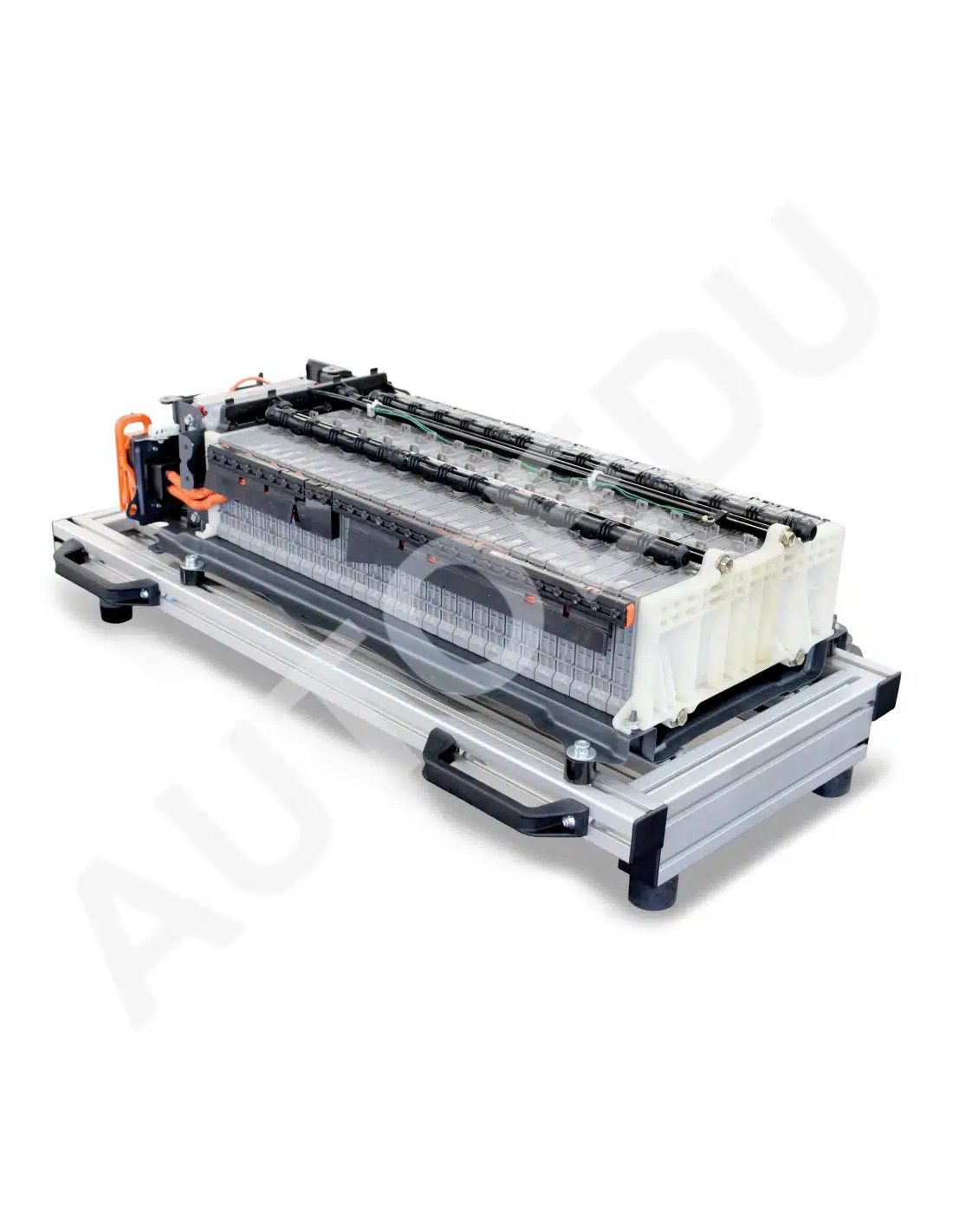

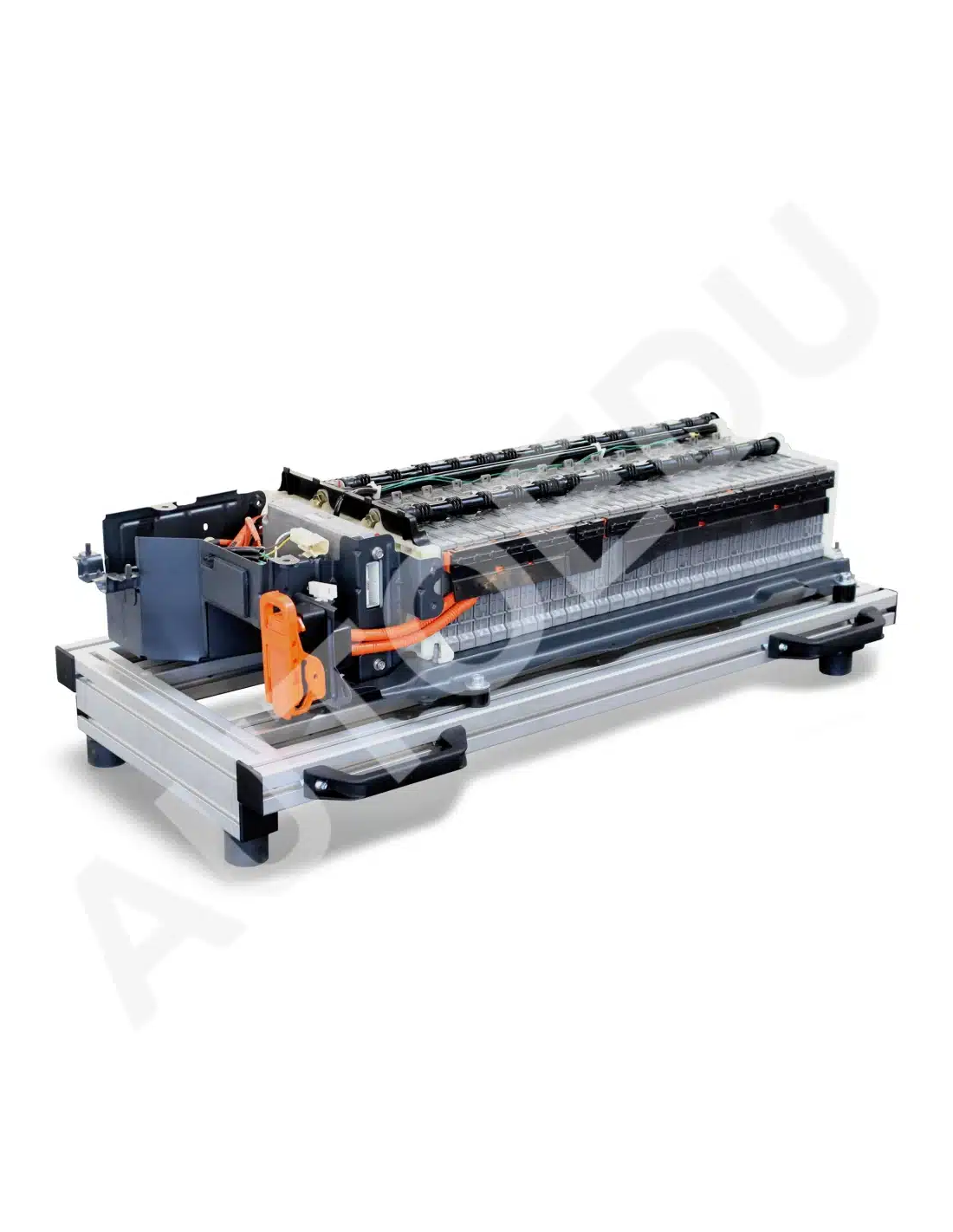

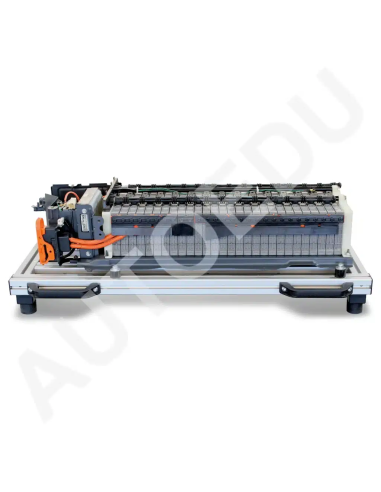

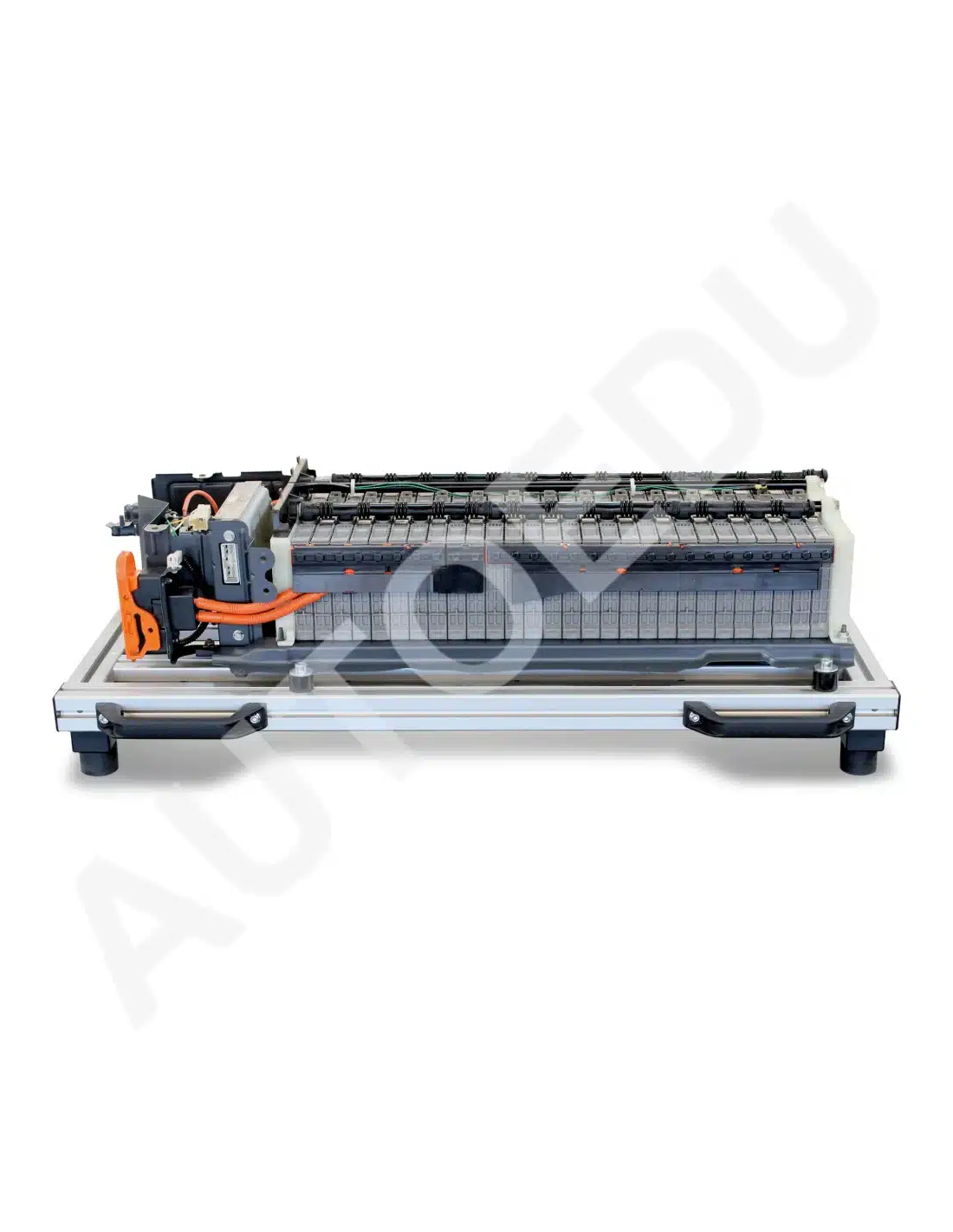

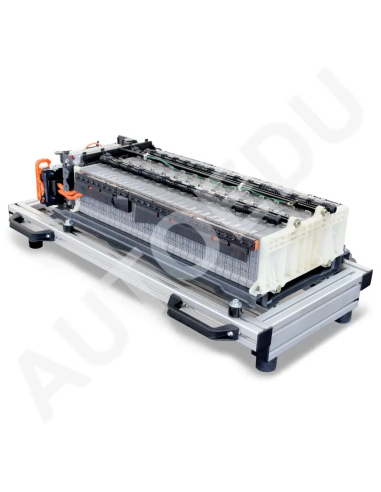

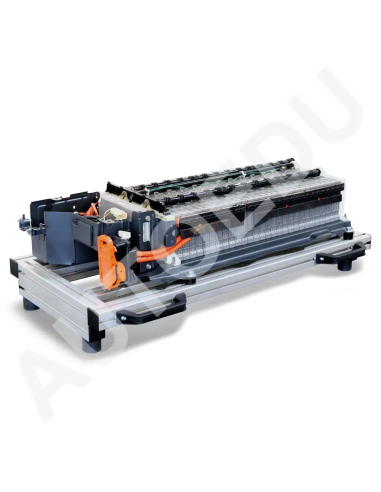

  • Estrutura interna visível após remoção da tampa.
  • Todos os componentes montados na configuração original.
  • Sistema completamente desenergizado para uso educativo seguro.
help_outlinePedir Orçamento

VIVV01-HYBBAT Bateria de alta voltagem para desmontagem e montagem

Eu aceito política de privacidade regras



Este recurso didático automotivo é um pack OEM de bateria de alta voltagem de um Toyota Prius II, concebido especificamente para uso educativo seguro. O treinador inclui 28 módulos de bateria Ni-MH, sensor de corrente, relés principais do sistema, incluindo um relé de arranque suave, e a ECU da bateria para simulações realistas de monitorização e controlo. O sistema está completamente desenergizado, garantindo que não exista alta voltagem ativa, tornando-o seguro para a utilização pelos alunos. O service plug integrado e a cablagem interna visível permitem estudar em detalhe os sistemas de gestão de baterias sem risco.

Valor para estudantes

  • Aprender passo a passo os procedimentos de desmontagem e montagem de baterias automotivas de alta voltagem.

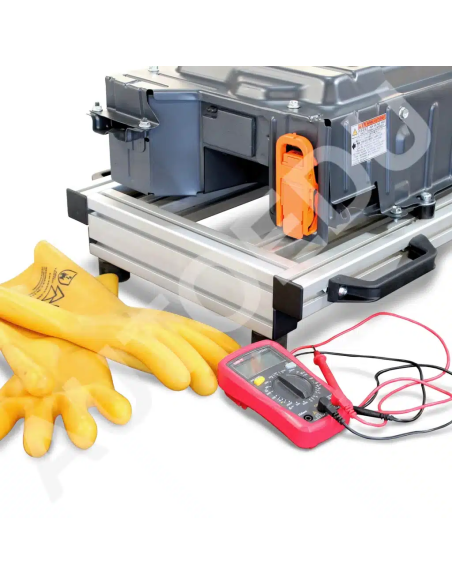

  • Praticar o manuseamento seguro de sistemas de alta voltagem, incluindo o uso de EPI, ferramentas isoladas e remoção do service plug.
  • Identificar e estudar a disposição dos módulos da bateria, relés de alta voltagem e sensores de corrente.
  • Compreender como os packs de baterias híbridas são estruturados e controlados através da lógica da ECU e dos relés.

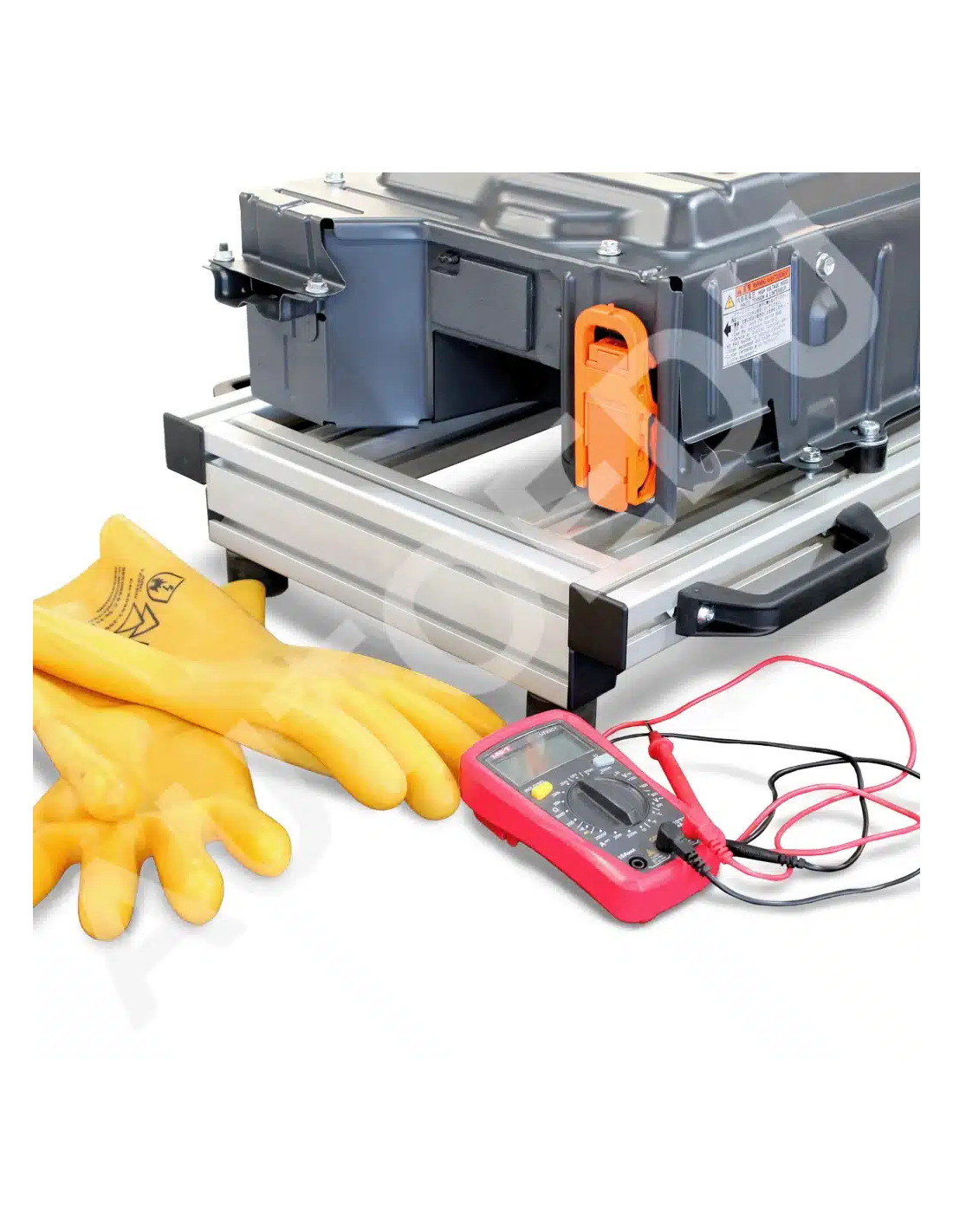

  • Aprender procedimentos de medição de tensão em módulos individuais ou grupos usando multímetros standard.
  • Ganhar experiência prática com a inspeção da cablagem interna e a identificação de conectores em baterias reais de automóvel.

Valor para instrutores

  • Demonstração segura de sistemas de bateria híbrida sem qualquer risco elétrico.
  • Ferramenta ideal para aulas em sala ou oficina em programas de educação automotiva.
  • Permite tarefas estruturadas e supervisionadas de desmontagem e medição elétrica.
  • Reforça procedimentos corretos de assistência à bateria e formação de segurança.
  • Fornece componentes OEM reais para uma formação automotiva realista.

Especificações

  • Tipo de bateria: Ni-MH (níquel-hidreto metálico).
  • Módulos: 28 módulos de bateria.
  • Total de células: 168 células.
  • Unidade de controlo: ECU da bateria com sensor de corrente e SMR (system main relay).
  • Segurança: service plug, sem tensão ativa presente, seguro para aprendizagem prática.
  • Origem: componente OEM Toyota Prius II.
  • Peso: 49 kg (108 lb).
  • Dimensões: 960 x 455 x 255 mm (37,80 x 17,91 x 10,04 in).
  • Referência do produto: VIVV01-HYBBAT.
  • Categoria ASE: L3.
  • Relés de alta voltagem incluindo relé de arranque suave.
  • Cablagem interna e busbars visíveis e acessíveis.
