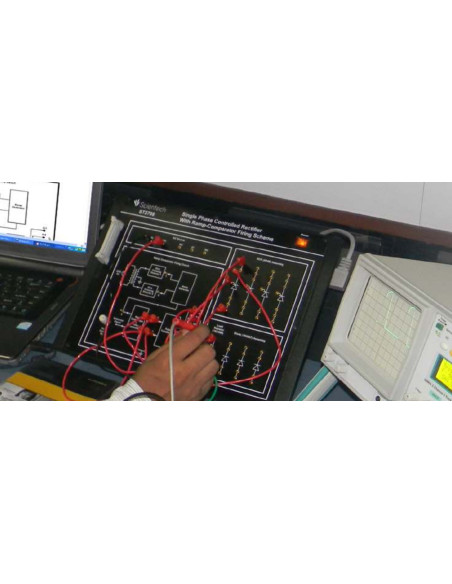

Scientech2708 Rectificador Monofásico com Comparador de Rampa

2708 também é útil para que os alunos compreendam as várias configurações de retificadores, como meia onda, onda completa, ponte, configurações simétricas e assimétricas. Esta plataforma integrou fontes de alimentação AC e DC, conectores para fazer interconexões diferentes no circuito e material de aprendizagem exaustivo.

• Built in power supply.
• Easy to operate and understand.
• Firing circuits on single board.
• Gradual firing angle control upto 180 degree.
• Test points to observe output of different blocks.
• On board AC sources of 15 V and 18 V.
• On board rectifier components and load.
• More than six experiments can be performed on single board.

• Esquema de ignição do comparador de rampa

• Retificador controlado pela meia onda

• Retificador de meio ponto controlado de onda completa

• Retificador de ponte totalmente controlado


• Configuração comum do ânodo


• Configuração comum do cátodo


• Configuração assimétrica
