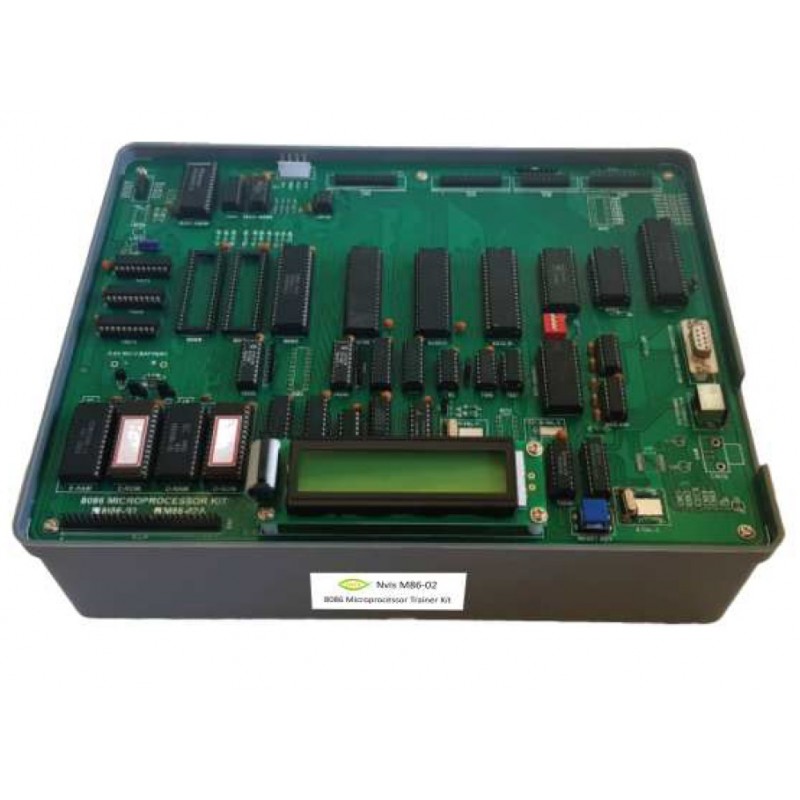

8086 Kit de treinamento de microprocessador Nvis M86-02

Reference: M86-02

Condition: New

Nvis M86-02 é um kit de treinamento de microprocessador de placa única baseado no microprocessador 8086 de 16 bits, que é amplamente usado para treinar engenheiros para desenvolver software / hardware para qualquer processo e controle industrial.
Este kit consiste em um monitor EPROM poderoso, RAM, linhas de E / S, cronômetro / contador, serial, tela LCD e teclado para interface homem-máquina.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

GERAL
ESPECIFICAÇOES
Data sheet
Download

Categoria	Microcomputadores e Controle
Função	Microprocessadores
Display:	Si
Fonte de alimentação DC	Fonte DC embutida

Nvis M86-02 Data Sheet Download (87.25k)

• 16K bytes de EPROM com 16K bytes de RAM de backup da bateria.
• 72 linhas de E / S, temporizador / contador de três canais, interface serial do PC usando USART, controlador de interrupção.
• Display LCD 20x2 com teclado 101 ASCII.
• Comando de potência total, como passo único, ponto de interrupção, execução de relógio completo, examinar memória / registro.
• Upload e download de e para PC em Windows98 / XP / NT.
• Fonte de alimentação embutida.

• CPU 8086/8088 operando a 2,5 / 5 MHz
• O processador 8086 pode ser substituído pelo processador 8088
• Soquetes integrados fornecidos para facilitar o uso do coprocessador 8087 e do processador de E / S 8089
• 16K bytes de RAM usando dois n ° s. de 6264 com bateria de backup expansível até 256 KB.
• 16K bytes de monitor EPROM poderoso usando dois n ° s. de 27512
72 linhas de E / S através de 3 nos. de 8255 trazido ao Conector FRC de 26 pinos para fazer interface com a série IC-XX.
• Temporizador / contador de 16 bits através de 8253 trazido no conector FRC de 20 pinos.
• Interface RS-232C usando 8251 trazida no conector tipo D de 9 pinos.
• Controlador de interrupção on-board usando 8259 colocado no conector FRC de 20 pinos.
• On-board usando ADC 0809 e DAC 0800.
• Relógio em tempo real integrado usando RTC-6424.
• Sensor de temperatura integrado usando Lm35.
• Chave digital de 8 bits para 8 entradas digitais e 8 led para 8 saídas digitais.
• Visor LCD alfanumérico 20x2 / 40x2 / 20x4 com backlite
• Interface de teclado ASCII 101 usando 89c2051 operando em 12MHz
• Comandos poderosos como Examinar / Editar Memória, Examinar / Editar Registrador, Passo Único, Execução, Movimento de Bloco podem ser usados através do teclado ASCII.
• Linha única on-board como sembler e desmontador.
• Facilidade para download / upload de arquivos de / para o PC.
• Todos os endereços, dados e linhas de controle estão disponíveis no KXT Bus 50 pinos FRC • Conector para interface com a Série SC-XX.
• Todos os ICS são montados em soquetes de IC.
• Placa nua testada de vidro epóxi SMOBC PCB é usada.
• Fonte de alimentação embutida de + 5V / 2A, ± 12V / 250mA
• Caixas atrativas de plástico ABS.
• Manual do usuário com programas de amostra.
• Nota: as especificações podem ser alteradas sem aviso prévio em
nossos constantes esforços de melhoria.
