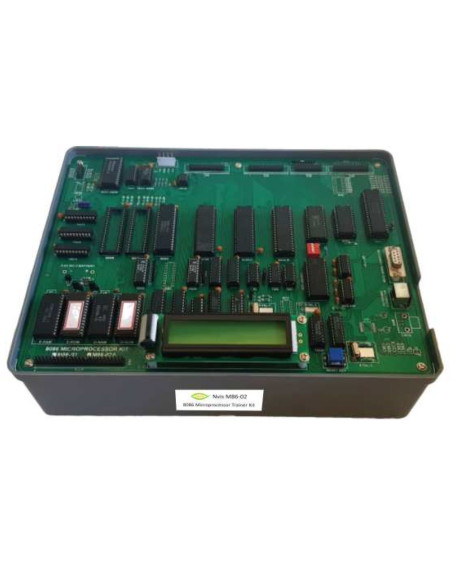

8086 Kit de entrenador de microprocesador Nvis M86-02

• 16K bytes de EPROM con 16K bytes de RAM de respaldo de batería.
• 72 líneas de E / S, temporizador / contador de tres canales, interfaz serial de PC usando USART, controlador de interrupción.
• Pantalla LCD 20x2 con teclado 101 ASCII.
• Comando de potencia completa como paso único, punto de interrupción, ejecución de reloj completo, examinar memoria / registro.
• Carga y descarga desde y hacia PC en Windows98 / XP / NT.
• Fuente de alimentación incorporada.

• CPU 8086/8088 operando a 2.5 / 5MHz
• El procesador 8086 se puede reemplazar por el procesador 8088
• Se proporcionan sockets integrados para facilitar el uso del coprocesador 8087 y el procesador de E / S 8089
• 16K bytes de RAM usando dos números. de 6264 con respaldo de batería ampliable hasta 256 KB.
• 16K bytes de potente monitor EPROM usando dos números. de 27512
72 líneas de E / S a través de 3 núms. de 8255 traído al conector FRC de 26 pines para interactuar con la serie IC-XX.
• Temporizador / Contador de 16 bits a través de 8253 en el conector FRC de 20 pines.
• Interfaz RS-232C que usa 8251 en un conector tipo D de 9 pines.
• Controlador de interrupción integrado que utiliza 8259 en el conector FRC de 20 pines.
• A bordo con ADC 0809 y DAC 0800.
• Reloj de tiempo real integrado mediante RTC-6424.
• Sensor de temperatura de a bordo mediante Lm35.
• Conmutador digital de 8 bits para 8 entradas digitales y 8 led para 8 salidas digitales.
• Pantalla LCD alfanumérica de 20x2 / 40x2 / 20x4 con retroiluminación
• Interfaz de teclado 101 ASCII usando 89c2051 operando a 12MHz
• Los poderosos comandos como Examinar / Editar memoria, Examinar / Editar registro, Paso único, Ejecución, Movimiento de bloques se pueden utilizar a través del teclado ASCII.
• Montaje y desmontaje de una sola línea a bordo.
• Facilidad para descargar / cargar archivos desde / hacia la PC.
• Todas las líneas de dirección, datos y control están disponibles en el FRC de 50 pines del bus KXT. • Conector para interfaz con la serie SC-XX.
• Todos los ICS están montados en zócalos IC.
• Se utiliza PCB SMOBC epoxi de vidrio probado en tablero desnudo.
• Fuente de alimentación incorporada de + 5V / 2A, ± 12V / 250mA
• Atractivas carcasas de plástico ABS.
• Manual de usuario con programas de muestra.
• Nota: las especificaciones pueden modificarse sin previo aviso en
nuestros constantes esfuerzos por mejorar.
