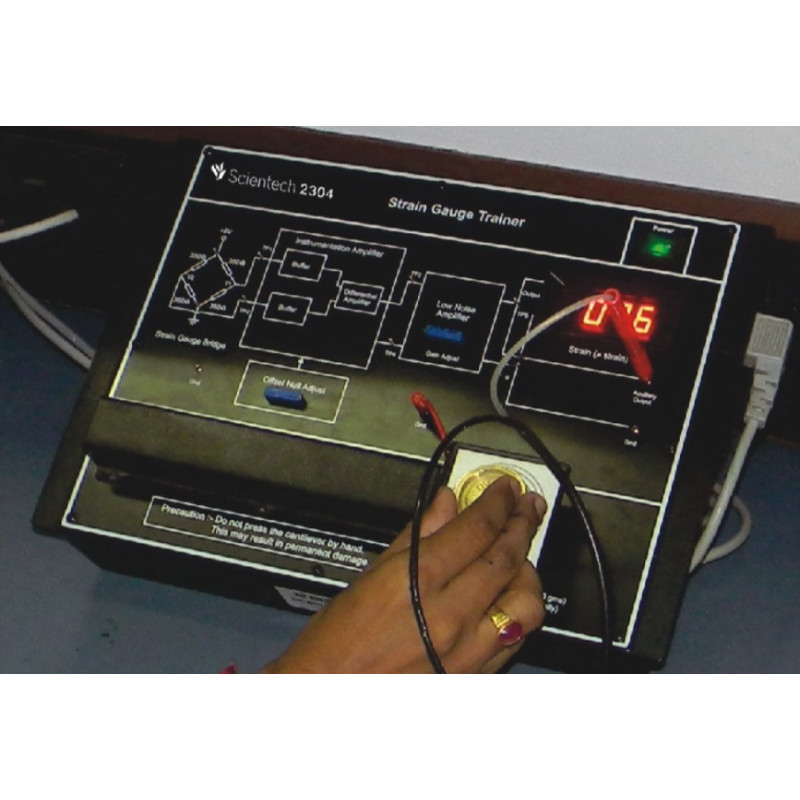

Scientech2304 Estudo do Esforço Indicador

Medidor de tensão Scientech 2304 fornece o estudo de calibre de tensão e sua aplicação para a medição de deformação. Isso ajuda a estudar a configuração da ponte Strain Gauge e os circuitos de condicionamento de sinal necessários para medir a tensão. Ele usa uma disposição de viga em cantilever para produzir tensão no strain gauge.

Os medidores de tensão estão firmemente cimentados ao volante no ponto onde a tensão deve ser medida. Os pesos são colocados na extremidade livre do cantilever. A deformação desenvolvida altera a resistência do medidor de tensão detectado pela configuração completa da ponte. O display LED de sete segmentos mostra a tensão em unidades de microescala. São fornecidos pesos diferentes para realizar experiências de linearidade e sensibilidade. O manual detalhado da experiência é fornecido com 2304.

• Self-contained and easy to operate

• Sensitive, Linear, Stable & Accurate

• Test-points to observe input output of each block

• Onboard gain adjustment

• Onboard offset null adjustment

• Built in DC Power Supplies

• 3½ digits LED display

• Onboard Cantilever arrangement

• High repeatability and reliability

Lista de experiências:

• Estudo de medição de deformação usando strain gauges e montagem em cantilever.

• Determinação do alcance linear da operação de medição da deformação.


• Sensibilidade de determinação de 2304.
