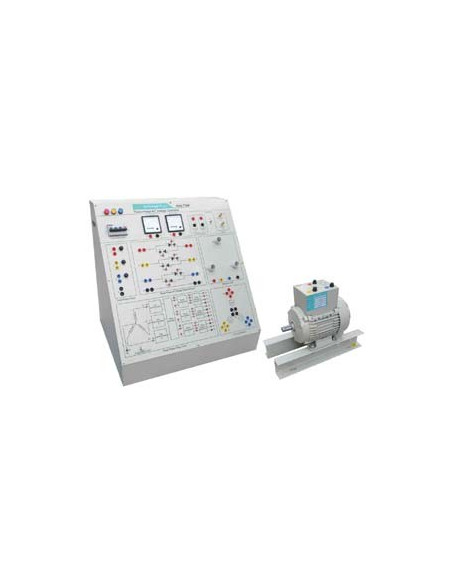

Nvis 7044 Laboratório de Controle de Voltagem Trifásico AC

Nvis 7044 Laboratório de Controle de Voltagem Trifásico AC é um sistema de treinamento útil para o laboratório de eletrônica de potência e demonstra a operação operacional do controlador de tensão CA trifásico com diferentes condições de carga. Inclui o experimento, como o controle de velocidade do motor CA trifásico através de configurações SCR antiparalelas com uma resposta de controle precisa. Ajude os alunos a aprender como gerar pulsos de disparo para o conversor trifásico usando o esquema de comparação de rampa.

• Características:


- Faixa de potência para medição de isolamento
- Equipado com um motor trifásico
- Medidores de alta qualidade
- Alimentação de baixa tensão trifásica para circuito de portão
- Circuito de disparo trifásico com isolamento de pulso
- Terminais de teste fornecidos para analisar as formas de onda
- Projetado levando em conta todas as precauções de segurança
- Representação diagramática de circuitos
- material de aprendizagem de CD

- Three Phase Mains Supply: 415 V ±10 %, 50 Hz
- Three Phase Machine:
           -- Type: Squirrel Cage Induction Motor
           -- Rated Power: 1 HP
           -- Rated Voltage: 415 V
           -- Power Scope: Isolated 1500 V max
           -- SCR Rating: SCR TYN616, 600 V / 16 A
           -- Firing Angle Control: 30° to 150°
- Meters Used:
           -- Analog AC Voltmeter: 0 - 500 V
           -- Analog AC Ammeter: 0 - 5 A
- Three Phase MCB: 5 A (TPN)
- Dimensions (mm): W 600 x D 450 x H 600 (panel)
                                W 180 x D 350 x H 310 (motor)
- Weight:
           -- Panel: 18 kg (approximate)
           -- Motor: 23 kg (approximate)

- Estudo do circuito de trip trifásico
- Estudo do controlador trifásico de tensão AC a cargo da lâmpada
- Estudo do controlador de tensão AC trifásico na carga do motor
