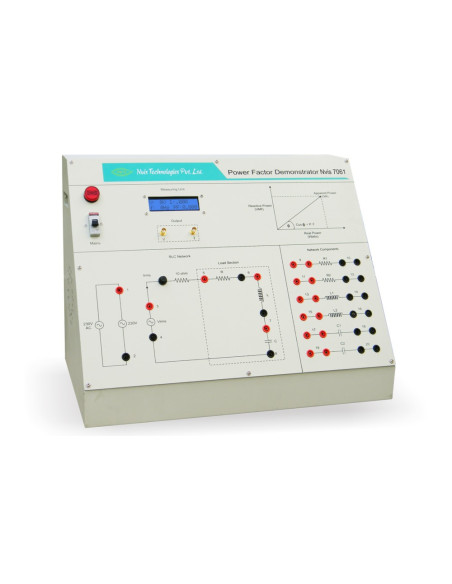

Nvis 7061 Laboratório para Demonstrador de Fator de Potência

Nvis 7061 Laboratório para Demonstrador de Fator de Potência é uma plataforma ideal para melhorar a educação, treinamento, habilidades e desenvolvimento entre nossas mentes jovens.

O aluno pode fazer circuitos diferentes usando diferentes combinações de Resistência, Condensador e Indutor e análise do fator de potência. Os alunos agora também podem obter o fenômeno de atraso e dirigir entre corrente e tensão para diferentes circuitos combinados R, L, C. O produto inclui a capacidade de exibir a tensão, a corrente e o fator de potência em uma única tela LCD. , o que torna este produto único. Este produto também pode interagir com o osciloscópio. Alunos para a fase de análise entre tensão e corrente

• Características:


- LCD de fonte alfanumérica grande de 16 x 2 para melhor visibilidade
- Terminais BNC isolados incorporados para observar V e I simultaneamente
- Equipado com carga incorporada R, L e C necessários para o experimento
- Unidade de medição baseada em microcontrolador com alta precisão e resolução
- Projetado com todos os regulamentos de segurança em mente
- Representação diagramática para facilidade de conexões
- Tutorial de produto on-line

- Mains supply: 230 V ±10 %, 50 Hz
- Transformer:
            -- Primary Voltage: 0 -  230 V AC
            -- Secondary Voltage: 0 - 115 V AC
            -- Current Rating: 150 mA
- Transformer:
            -- Primary Voltage: 0 - 230 V AC
            -- Secondary Voltage: 0 - 9 V, 15 -  0 - 15 V AC
            -- Current Rating: 300 mA
- Resistance: 500 O, 400 W
                      200 O, 400 W
- Capacitor: 12.5 μF 440 / 450 V
                    20 μF 440 / 450 V
- Inductor: 200 mH, 1 A
- MCB: 2 A
- Dimensions (mm): W 600 x D 350 x H 450
- Weight: 20 kg (approximate)

- Medição do fator de potência para carga resistiva (R), resistiva e indutiva (R-L) Carga, resistiva e capacitiva (R-C) Carga, resistiva, indutiva e capacitiva (R-L-C) Carga
- Análise e melhoria do fator de potência da rede RL através de capacitor
- Análise e melhoria do Fator de Potência da Rede RC através do Indutor
- Análise e melhoria do Fator de Potência da Rede RLC através do Indutor
