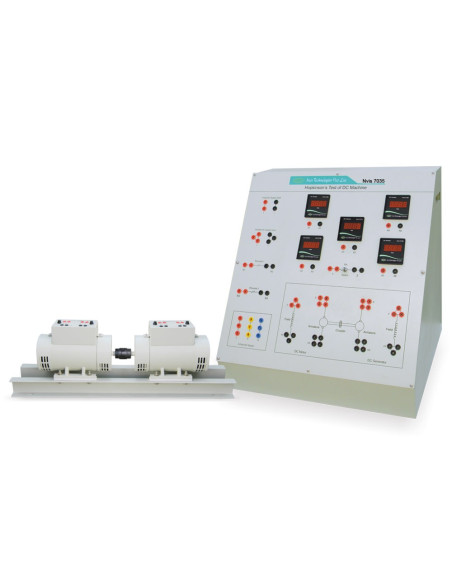

Nvis 7035 Laboratório para Teste de Máquina de Hopkinson DC

Referencia: Nvis7035 - Marca: NVIS TECHNOLOGIES

O Laboratório de Ensaios de Máquinas DC Hopkinson Nvis 7035 é um sistema de treinamento adaptativo usado para o laboratório elétrico. Ele é projetado para demonstrar os conceitos fundamentais e também facilita o aprendizado sobre as várias perdas da Máquina DC.

help_outlinePedir Orçamento

Nvis 7035 Laboratório para Teste de Máquina de Hopkinson DC

Eu aceito política de privacidade regras



Duas máquinas semelhantes são necessárias para realizar o teste de Hopkinson. Eletricamente, essas duas máquinas são conectadas em paralelo para determinar a eficiência da máquina CC, calculando as perdas separadamente.
Os terminais de enrolamento de campo e de armadura separados são mostrados em uma caixa de terminais instalada na parte superior do motor. O sistema de treinamento inclui terminais para reostato e partidas para que esses dispositivos possam ser conectados externamente ao painel.
O Nvis 7035 foi projetado de maneira tão fácil que os usuários podem observar as voltagens e a corrente dos enrolamentos de ambos os motores. Todos os dispositivos de proteção têm uma possibilidade insignificante de falha ou perigo.

  • Características:

- Arranjo de carga elétrica
- arranjo de acoplamento de eixo flexível
- A placa de controle consiste em material FRP de alta qualidade para oferecer máxima segurança aos usuários
- Equipado com tacômetro digital
- Máquina com isolamento Classe "B"
- Base / canal para trabalho pesado
- Terminais fornecidos para uso externo opcional
- Projetado com todos os regulamentos de segurança em mente
- Representação diagramática para facilidade de conexões
- Tutorial de produto (CD)

- Machine Specifications: Both the machines are flexibly coupled and mounted on a “C” Channel base
- DC Machines (2 Nos.):
         -- Type: Shunt
         -- Rating: 1 HP (Also available with 2 HP and 3 HP)
         -- Voltage Rating: 220 V ± 10 %
         -- Speed: 1500 RPM ± 7.5 %
         -- Insulation: Class ‘B’
- Digital Meters used:
         -- DC Voltmeter: 300 V
         -- DC Ammeter: 5 A (4 nos.)
         -- Digital Tachometer: 20,000 RPM
- Optional:
• DC Power Supply Nvis 725 or Nvis 725A / Nvis 725B (for machines rated upto 2 HP / 3 HP respectively)
• Rheostat 5 A, 110 ohms (2 nos.)

- Estudar e obter as perdas separadamente e correspondentemente. Determine a eficiência de uma máquina DC Shunt pelo teste de Hopkinson
