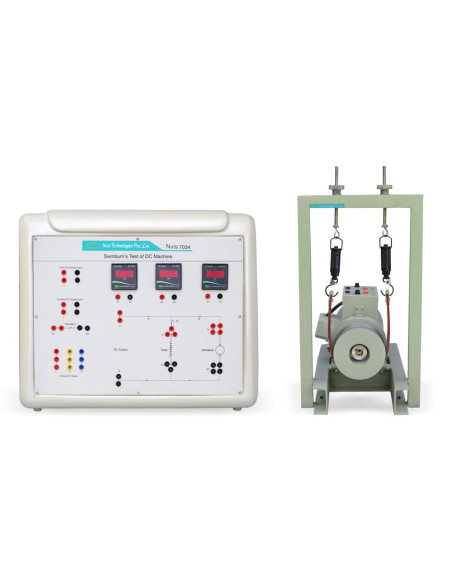

Nvis 7034 Laboratorio para Prueba de la Máquina de DC de Swinburne

Terminales separados de armadura y bobinados de campo traídos en una caja de terminales instalada en la parte superior del motor. El sistema de entrenamiento incluye terminales para el reóstato y el motor de arranque para que los dispositivos puedan conectarse externamente al panel. El producto proporciona una comprensión explícita del tema.

• Características:


- Máquina con Arreglo de Carga Mecánica
- Provisto de tacómetro digital
- Máquina con aislamiento Clase "B"
- La placa de control consiste en material FRP de alto grado para proporcionar la máxima seguridad a los usuarios
- Base / canal para trabajos pesados
- Tambor de freno / polea con función de supresión de calor
- Equipado con lámparas de indicación de suministro
- Diseñado teniendo en cuenta todas las normas de seguridad
- Representación diagramática para la facilidad de las conexiones
- Tutorial de productos en línea

- DC Machine Specification:
      -- Type: DC Shunt
      -- Power Rating: 1 HP (Also available with 2 HP and 3 HP)
      -- Voltage Rating: 220 V, ±10 %
      -- Speed: 1500 rpm ±5 %
      -- Insulation Class: “B”
- Loading Arrangement: Mechanical
- Brakedrum / Pulley: Aluminum Casted
- Digital Meters
- DC Voltmeter: 300 V
- DC Ammeter: 5 A (2 nos.)
- Digital Tachometer: 20,000 rpm
- Optional:
      -- DC Power Supply Nvis 725 / Nvis 725A (for machines rated upto 2 HP / 3 HP respectively)

- Estudiar y determinar las pérdidas de la máquina de DC y calcular de forma correspondiente la eficiencia de la máquina de DC mediante el método de prueba de Swinburne.
