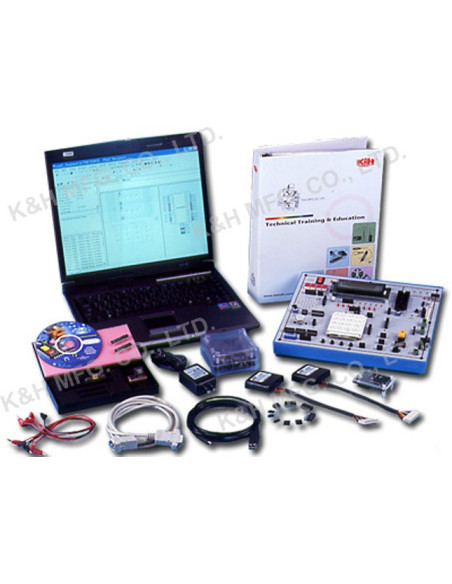

CIC-910A Laboratório de Treinamento PSoC

Reference: CIC-910A

Manufacturer: KandH

Condition: New

Simples, fáceis, rápidos e divertidos

PSoC (sistema programável em um chip) é uma das tecnologias mais inovadoras de hoje. Em vez de adotar uma MCU tradicional com periféricos fixos ou projetar um circuito com componentes discretos analógicos e digitais, o designer pode selecionar um PSoC padrão em um projeto completo para aplicações de sinal misto.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Geral
Lista de Experiências
Vídeo

Além disso, as características únicas de gerar componentes periféricos exatos, interconexão programável e reutilização de recursos no chip não só reduzem o custo dos materiais, mas também reduzem o ciclo de projeto e o risco de inventário.

Pela demanda popular da instalação de treinamento do PSoC no mercado educacional, o CIC-910A é projetado para atender às enormes necessidades. O curso de treinamento CIC-910A introduzido enfoca a especificação de integração de sistemas digitais / analógicos para preencher a lacuna entre esses mundos de design e dar um passo na educação de arquitetos de sistemas para a realização de SoC de sinal misto. O laboratório de treinamento ajuda os usuários a entender a teoria PSoC da operação e o fluxo de design das aplicações PSoC. Com vários periféricos de I/O e experiências versáteis, os usuários podem aprender a programação PSoC e a implementação de hardware de uma forma muito eficiente.

1. O CIC-910A adota o poderoso processador de arquitetura Harvard Cy8c27443 (28 pinos) com as seguintes características especializadas:

    (1) Velocidade do processador M8C até 24 MHz
    (2) Fornecer 12 blocos analógicos e 8 PSoC digitais
    (3) armazenamento do programa flash de 16K bytes com 50.000 ciclos de
    apagar / escrever
    (4) 256 bytes de armazenamento de dados SRAM
    (5) Faça a melhor compensação entre preço e desempenho

2. Fornecer várias I/O (teclado, servo motor, tela LCD, transceptor de infravermelho, etc.) para experiências versáteis e reservando pinos adicionais para auto-exercício e projetos avançados.

3. Os experimentos usam a maioria dos blocos de função do PSoC para o exercício, o que dá aos usuários a oportunidade de projetar aplicações de sinais analógicos, digitais ou mistos.

4. Os componentes de I/O pontes são seleccionados por 8 bits / 4 bits, fácil de operar e realizar a experiência.

5. A placa de circuito eo chip PSoC são protegidos em uma caixa de plástico para evitar danos.

01. Introdução do GPIO
02. LED controlado por GPIO
03. Interruptor de toque e LED controlados pelo GPIO
04. Interruptor DIP e LED controlados pelo GPIO
05. Visualização de 7 segmentos controlada pelo GPIO
06. Controle de LCM
07. Controle PWM
08. Controle DAC
09. Controle ADC
10. Gerador aleatório
11. Temporizador
12. Contador
13. UART
14. Transceptor infravermelho IrDA
15. DTMF
16. I2C
17. Aplicações
18. LonWorks (opcional)
19. Sem fio (opcional)
