KR-115 Laboratório de Sistema de Ciclo de Refrigeração e Bomba de Calor

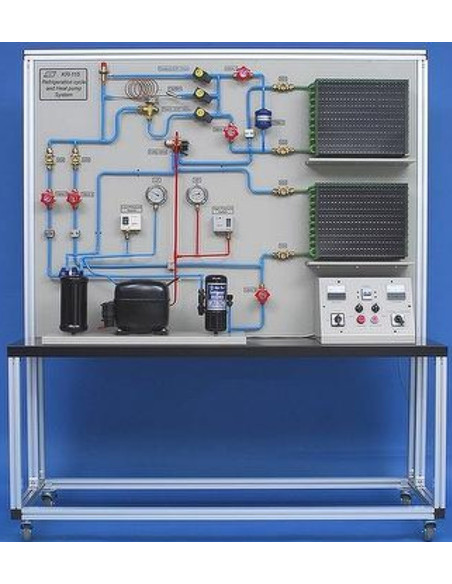

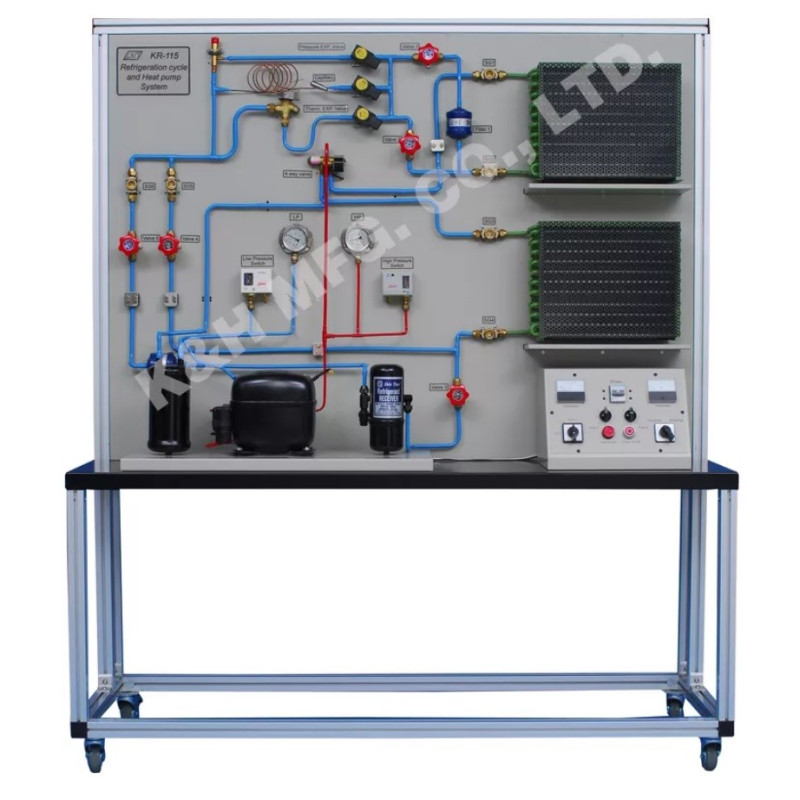

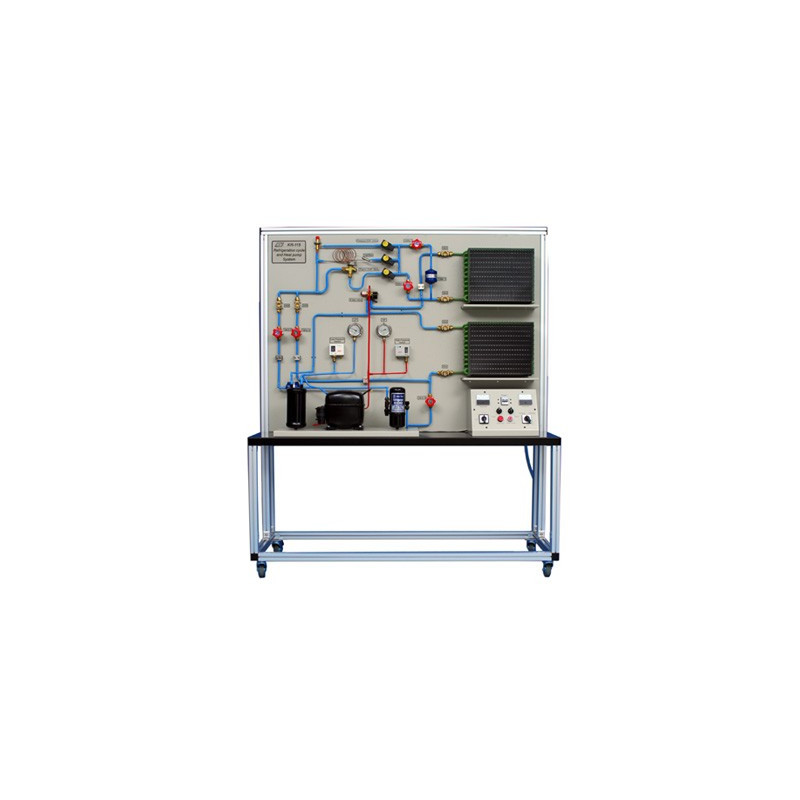

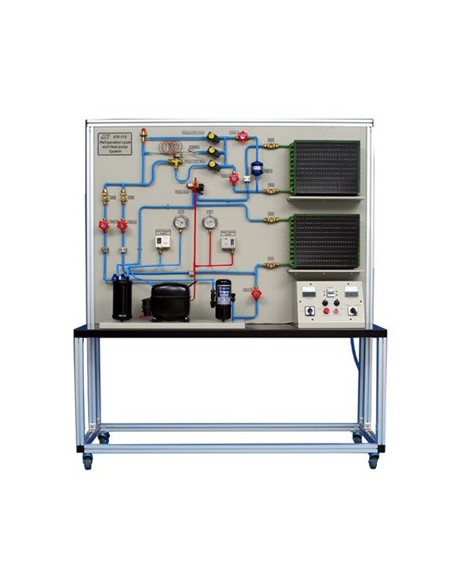

O KR-115 foi projetado para aprender a teoria da transferência de calor na engenharia de refrigeração. Com a configuração adequada, o KR-115 pode ser emulado como sistema de refrigeração ou bomba de calor. Todos os componentes do sistema são montados no painel frontal para que os alunos possam observar diretamente, tocar nos componentes e ouvir o ruído produzido pelos componentes enquanto está operando sob o ciclo de Refrigeração ou Bomba de Calor.

O KR-115 oferece três dispositivos de expansão disponíveis para a passagem de refrigerante; Eles são válvula de expansão de pressão, tubo capilar e válvula de expansão térmica. Os alunos podem usar o painel de controle para alterar o caminho de expansão preferido de três dispositivos de expansão e comparar o desempenho correspondente no ciclo de resfriamento ou bomba de calor.

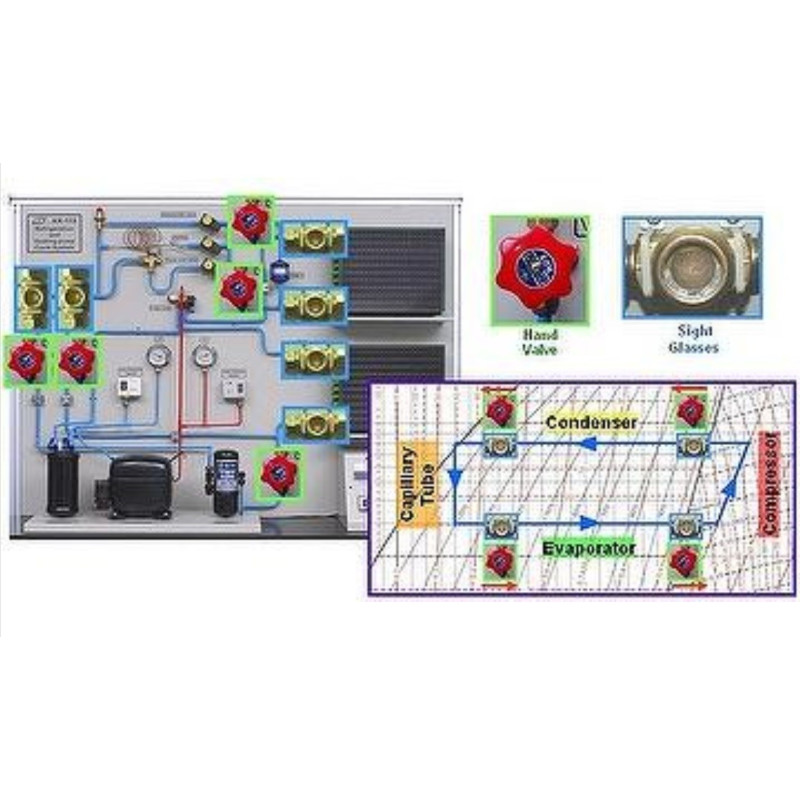

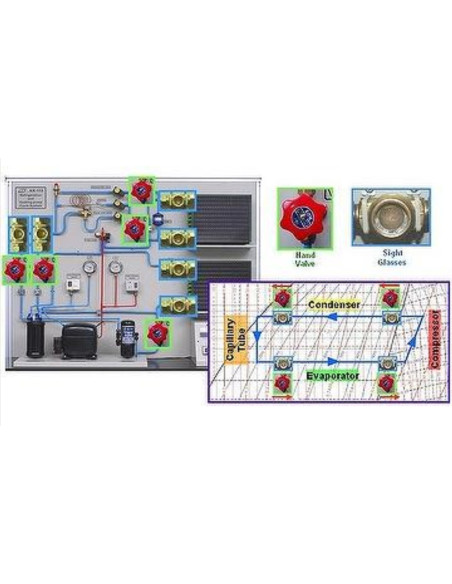

O estado do refrigerante pode ser claramente observado através de 6 visores em diferentes fases do ciclo de refrigeração/bomba de calor. 5 válvulas manuais são usadas para controlar manualmente a direção do fluxo do refrigerante que circula pelo sistema. O aluno deve utilizar as válvulas para direcionar o refrigerante na direção correta do fluxo, para que o sistema possa funcionar nas condições de resfriamento/aquecimento correspondentes. Se os alunos confundirem o refrigerante com a direção de fluxo errada, os interruptores de proteção de pressão detectarão o conflito e pararão o compressor para evitar danos ao sistema.

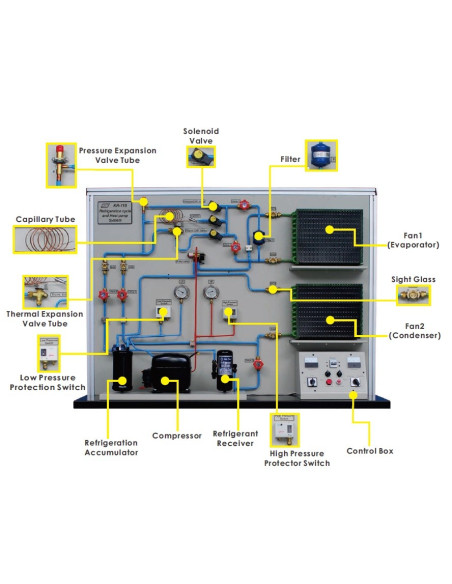

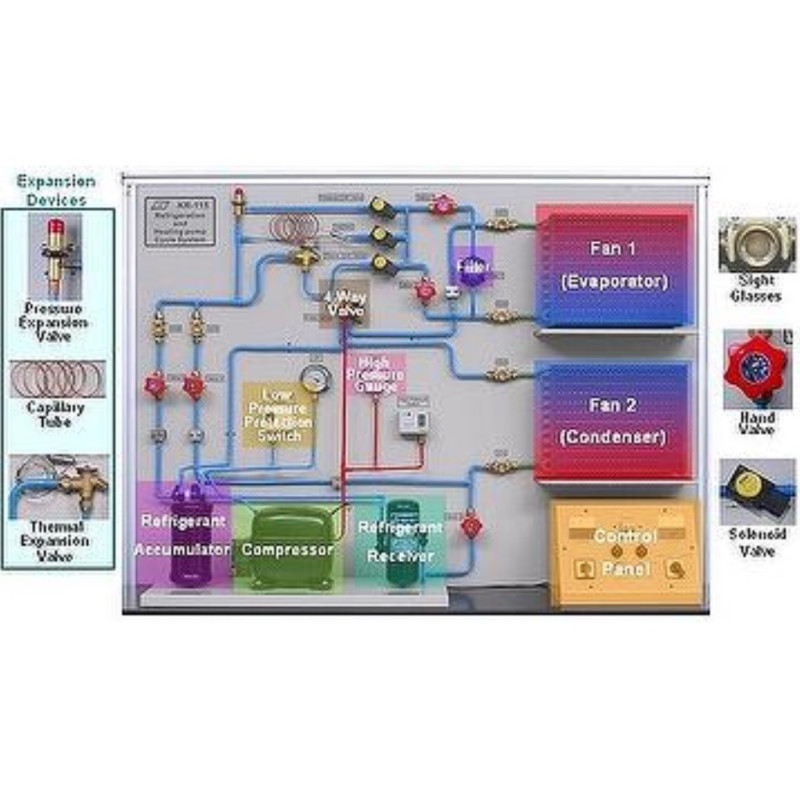

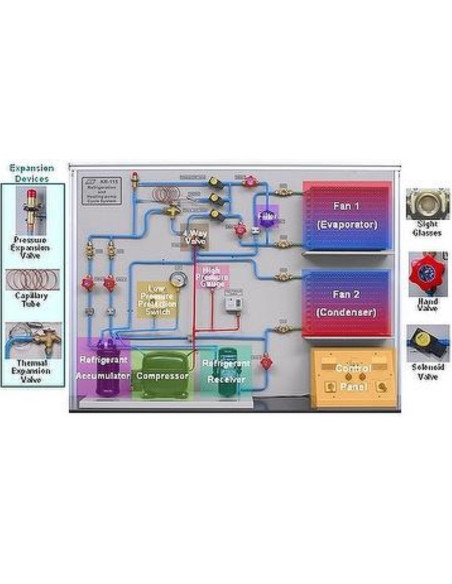

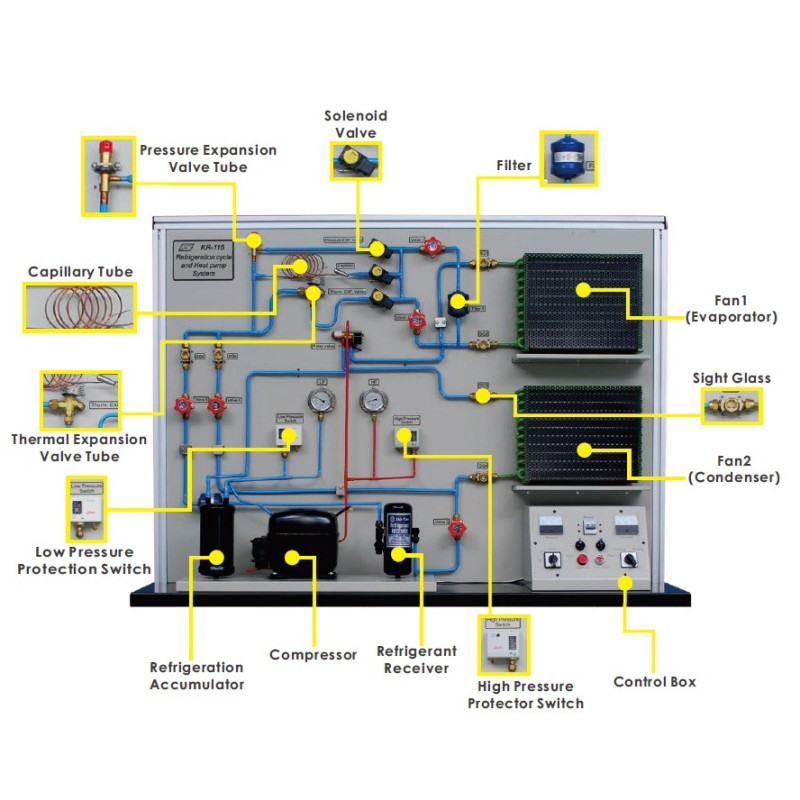

► Todos os componentes do sistema, incluindo condensador, compressor, evaporador, tubo capilar, filtro, receptor de refrigerante, acumulador, válvulas manuais, manômetros, dispositivos de expansão, são montados no painel frontal para observação direta e operação.

► Use o painel de controle para selecionar o ciclo da bomba de calor (arrefecimento ou aquecimento), velocidade do ventilador do evaporador e do condensador e caminho de expansão do refrigerante.

► Use a caixa de controle para monitorar a tensão e a corrente do sistema, bem como o status da bomba de calor.

► Fornece três tipos de dispositivos de expansão, incluindo tubo capilar, válvula de expansão de pressão e válvula de expansão térmica para a passagem do refrigerante.

► Providencie 6 visores para observar a condição do refrigerante antes e depois de passar pelo evaporador, condensador, dispositivos de expansão e compressor.

► Fornecer 5 válvulas manuais para controlar a direção do fluxo de refrigerante.

► Fornece interruptores de proteção de alta e baixa pressão para parar automaticamente o compressor quando detecta fluxo incorreto de refrigerante.

► O caminho do refrigerante para o tubo de alta pressão é pintado em vermelho e o tubo de baixa pressão em azul.

1. Sistema de circulação de refrigeração com tubo capilar
2. Sistema de circulação de refrigeração com válvula de controle de expansão de pressão
3. Sistema de circulação de refrigeração com válvula de controle de expansão térmica

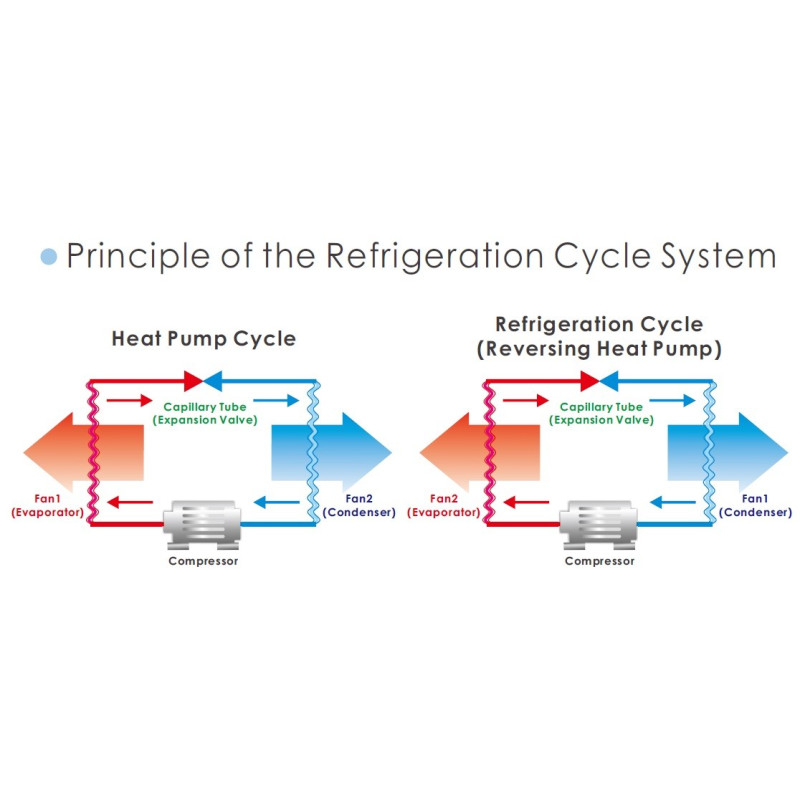

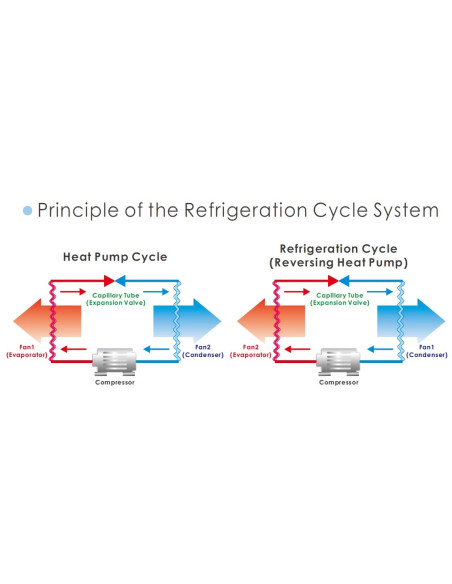

4. Sistema reverso de bomba de calor de ciclo
5. Sistema reverso de bomba de calor com ciclo sem receptor de refrigerante
6. Desenho Mollier Chart
7. Cálculo do desempenho do sistema
8. Comparação do desempenho do sistema
9. Comparação de energia entre experiências de resfriamento e aquecimento
10. Coeficiente de desempenho (COP) e índice de eficiência energética (EER)
