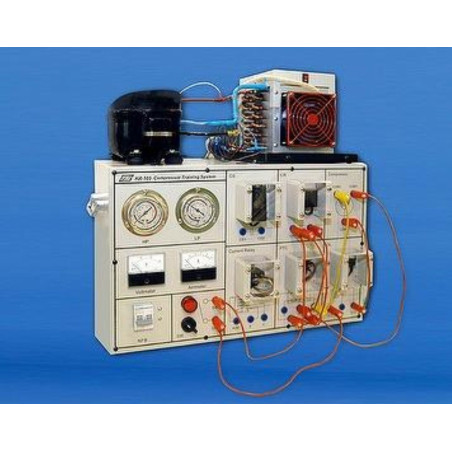

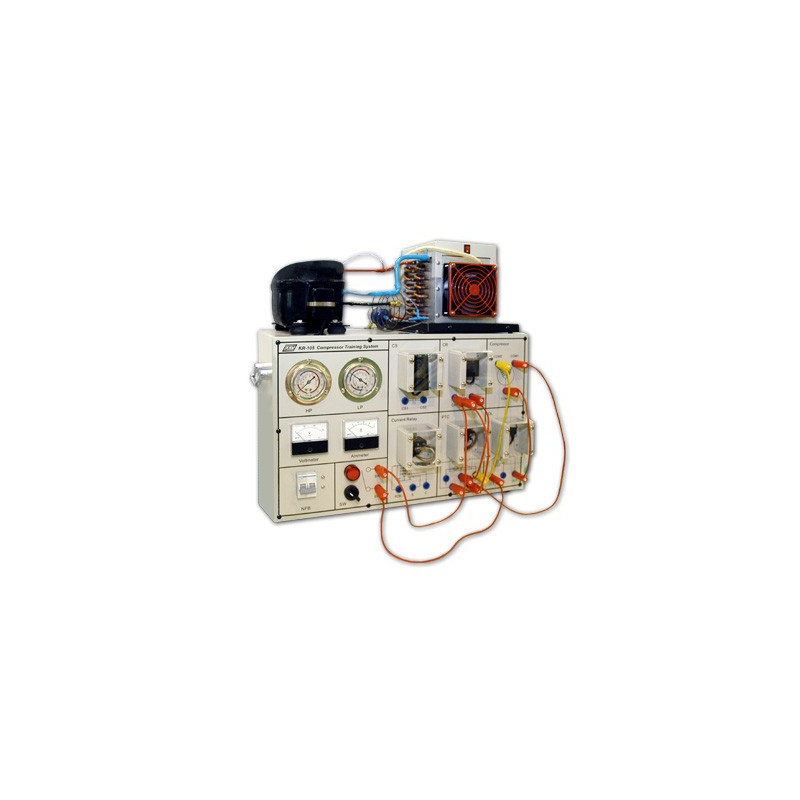

KR-105 Sistema de Entrenamiento para Compresores

Los alumnos pueden cablear el circuito del compresor personalmente usando KR-105. Se proporcionan dos métodos de arranque (modo actual y PTC) en este sistema de entrenamiento. Los alumnos pueden medir y observar las señales en los terminales en el circuito de puesta en marcha para comprender su principio de funcionamiento. Además, el entrenador consiste en un sistema de refrigeración real. Por lo tanto, el circuito de arranque puede conducir un compresor real cuando se completa el cableado. Los medidores de presión alta / baja y los medidores de voltaje / corriente están incrustados en el panel frontal. Los tubos de cobre en el sistema tienen aberturas reservadas para que los usuarios midan la temperatura. Cada componente en el sistema se arregla individualmente. Se monta una cubierta de acrílico transparente que puede proteger los componentes y hacer que los alumnos observen la estructura del componente con claridad. Se instalan dos ventiladores en el evaporador y el condensador respectivamente para ajustar las condiciones de evaporación y condensación, lo que hace que los experimentos se diversifiquen.

•     La estructura de los componentes se puede observar claramente y protegida por una cubierta de acrílico transparente.
•     Se incluyen dos métodos de arranque (modo actual y PTC).
•     Se usan conectores rápidos en cada componente para facilitar el cableado.
•     Se incluye una circulación real del sistema de refrigeración para la observación y el análisis de los usuarios.
•     Varias aberturas están reservadas para que los usuarios midan la temperatura fácilmente.
•     Un ventilador con interruptor independiente se instala en el evaporador para que los usuarios ajusten la absorción de calor del evaporador.
•     Un ventilador con interruptor independiente está instalado en el condensador para que los usuarios puedan ajustar la disipación de calor del condensador.
•     Los indicadores de presión alta / baja están incrustados en el panel frontal y conectados con el compresor para observar el cambio de presión.
•     Los alumnos pueden usar la válvula fija para practicar el suplemento de refrigerante.

Montaje: de pie, dividido
Tipo: Unidad de tratamiento de aire, Acondicionador de aire de armario, Unidad de serpentín de ventilador

 1. Operación principal y estructura del compresor
 2. Prueba de componente en circuito
 3. Práctica de inicio de PTC
 4. Práctica de inicio de modo de corriente
 5. Visión general del sistema
 6. Circulación de sistema de refrigeración
 7. Manejo de sistema de refrigeración
 8. Práctica de circulación de sistema de refrigeración
 9. Dibujar el diagrama de Mollier
10. Evaluación y comparación del estado de refrigeración
