Scribner 855 Sistema de teste de Célula de Combustível SOFC

Scribner 855 Sistema de teste de Célula de Combustível SOFC

Name: Scribner 855 Sistema de teste de Célula de Combustível SOFC
Brand: Scribner Associates
SKU: 855

Referencia: 855 - Marca: Scribner Associates

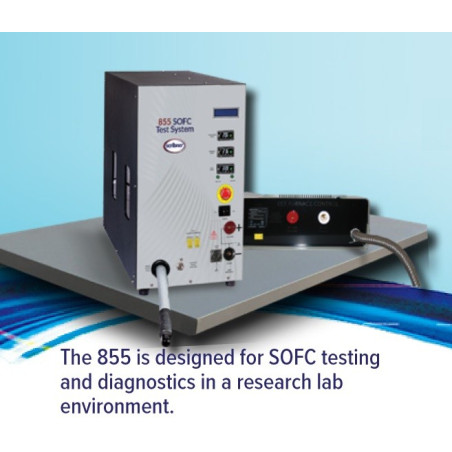

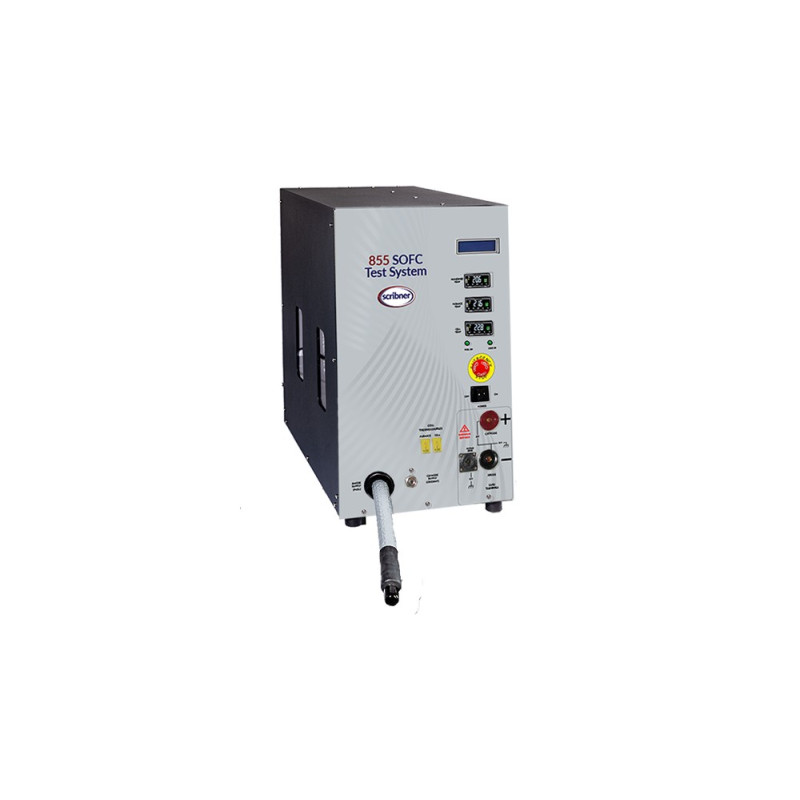

◆ O sistema de teste 855 SOFC é um sistema de teste de célula de combustível de óxido sólido integrado e pronto para uso.

Pedir Orçamento

► Esta unidade tem capacidade de zero volt para faixa de medição mais baixa. A adição de uma fonte de alimentação programável amplia as capacidades do 855 para incluir o modo de eletrólise.

► Troca automatizada e sem usar as mãos entre os modos SOFC e SOEC por meio do software FuelCell®. O sistema 855 SOFC é conhecido por seu alto desempenho e precisão.

► O software FuelCell® e o manual de métodos experimentais estão incluídos. Espectroscopia de impedância opcional e HFR.

Electronic Load:
Maximum Load Current:	5/25/50 A
Maximum Load Power:	100 W
Minimum Load Resistance:	< 2 mΩ (100 mV @ 50 A at load terminals)
Current Resolution:	1 mA for 5/25/50 A
Current Accuracy:	0.3 % of full scale current rating
Voltage Measurement and Data Acquisition:
Maximum Whole Cell Voltage:	20 V
Maximum Reference Electrode Voltage:	9.999 V
Sense Lead Input Resistance:	> 35 kΩ
Voltage Resolution:	I mV
Voltage Accuracy:	±3 mV ±0.3 % of reading
Voltage and Current Data Update Rate:	100 Hz
Reactant Gas Control System:
	All 316 stainless steel construction of humidifiers, flow path, valves and mass flow controllers, with Swagelok^® fittings
Mass Flow Control:	Anode up to 1 SLPM and cathode up to 3 SLPM*. Software controlled mass flow controllers. Automatic N₂ purge valves on anode and cathode
Alarm Inputs:	Gas supply pressures (3), humidifier water level (1), furnace over temperature (1), and external (1)
Temperature Controllers:
Quantity:	(3) Furnace, anode humidifier, cell temp
Set and Report Accuracy:	±0.25 % of span, ±1 least significant digit
Sensor Type:	Thermocouple, type K (R/S also available)
Temperature Limit Controller:	(1) Furnace over-temp
Humidifier:	Anode only, sparger-type, single passivated 316L W heaters per bottle
Temperature Range:	Ambient to 99 ° C
	Automated humidifier bypass
Environment:
Operating Temperature:	0 - 40 °C
Power Source:	120 V, 50/60 Hz, 900 W
Enclosure Type:	Single bench top enclosure
Size and Weight:	18” H x 11” W x 19” D, 50 lb
	46 cm x 28 cm x 48 cm, 23 kg
Safety Features:	Automatic shutdown and N₂, purge with under voltage, over-current, over-temperature, loss of reactant or purge gas pressure, furnace over-temperature limit, communications failure or external alarm. manual emergency stop switch included for manual shutdown by operator.

O software FuelCell® foi projetado para controlar ou monitorar praticamente todos os parâmetros de uma pilha ou pilha de combustível do tipo PEM em operação e realizar uma ampla variedade de experimentos.
É independente de tecnologia e também pode ser usado com células de combustível do tipo DMFC, PAFC, MCFC ou SOFC. O software FuelCell® é o software mais popular em uso mundial para pesquisa e desenvolvimento de células de combustível.
FCView é um utilitário poderoso para analisar, representar graficamente e comparar dados coletados do FuelCell®. Funções básicas de modelagem também estão incluídas.
O CView pode ser usado para analisar Voltametria Cíclica e outros dados de CC coletados do FuelCell®.

855 SOFC Data Sheet

Descargar (455.87KB)

16 outros produtos na mesma categoria:

SAI-Cell-25 Pilha de Combustível com Campos de Fluxo de Grafite POCO (5 e 25 cm2)

SAI-Cell-25 Pilha de Combustível com Campos de Fluxo de Grafite POCO (5 e 25 cm2) 2

SCRIBNER

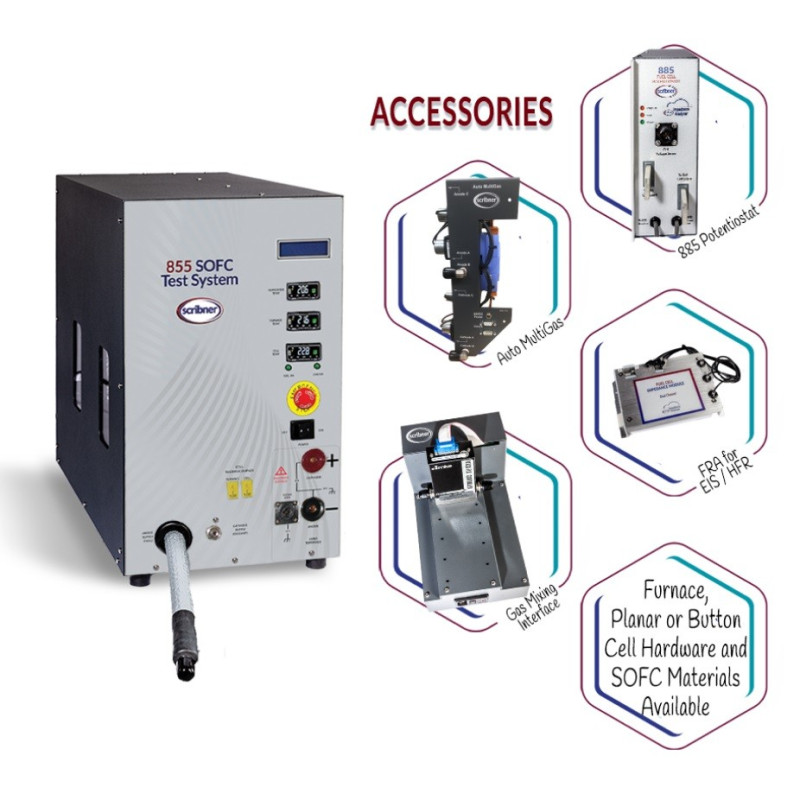

881 FRA	Integrated FRA for High Frequency Resistance (HFR) and Electrochemical Impedance Spectroscopy (EIS) measurement from 1 mHz to 10 kHz
