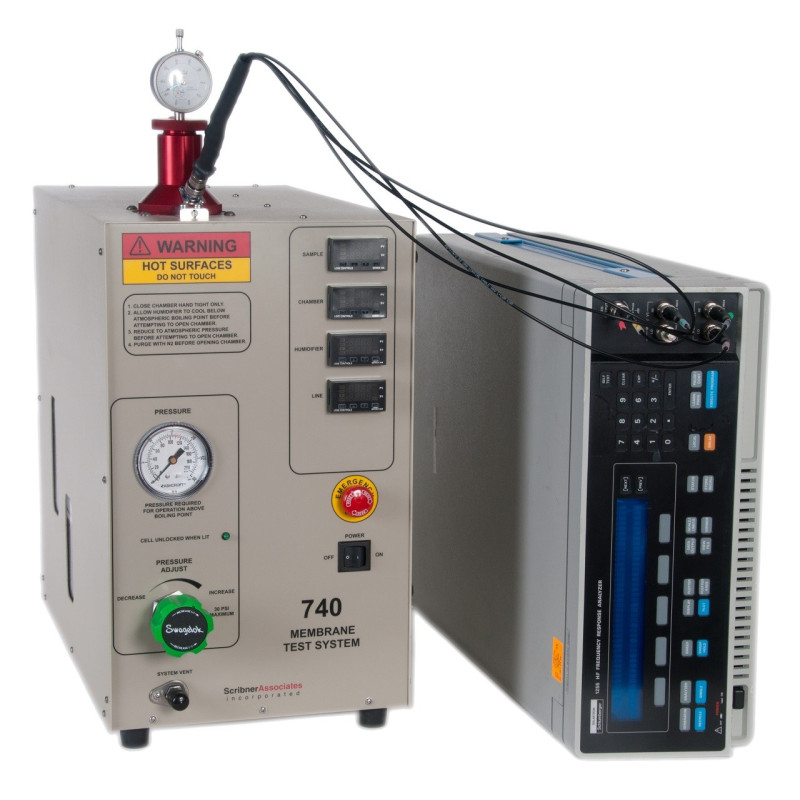

MTS 740 com Solartron Analytical 1260 FRA

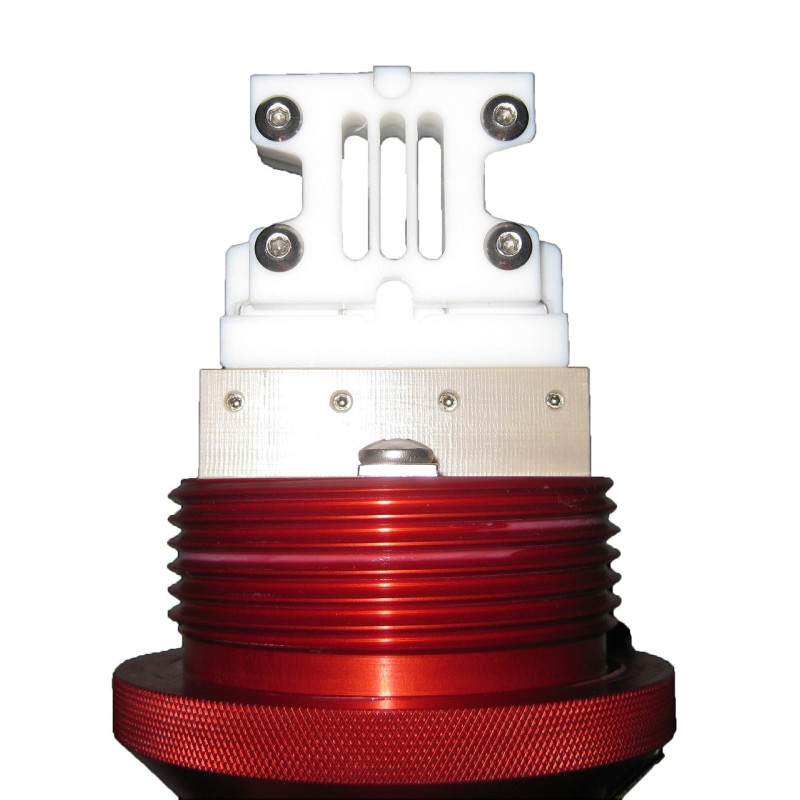

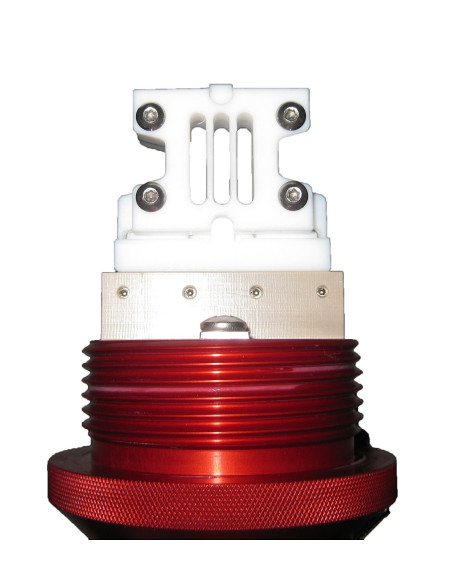

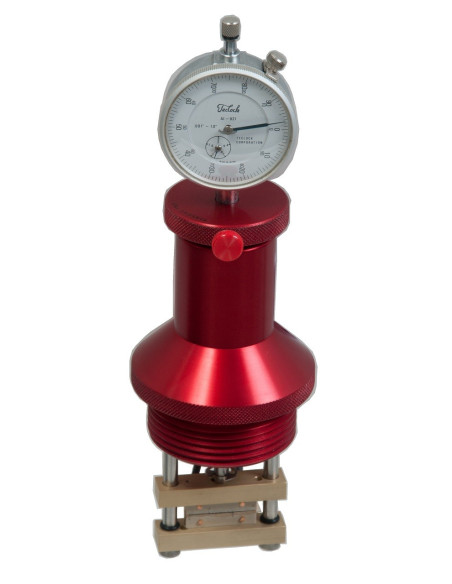

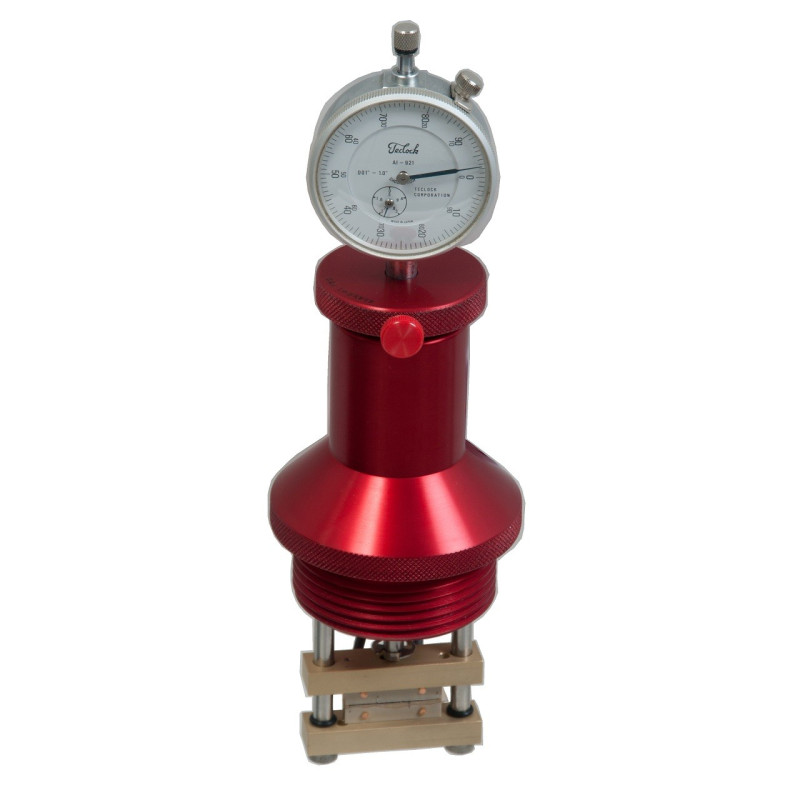

BT-710 Cabeça de Célula para medições de Condutividade de Membrana em plano

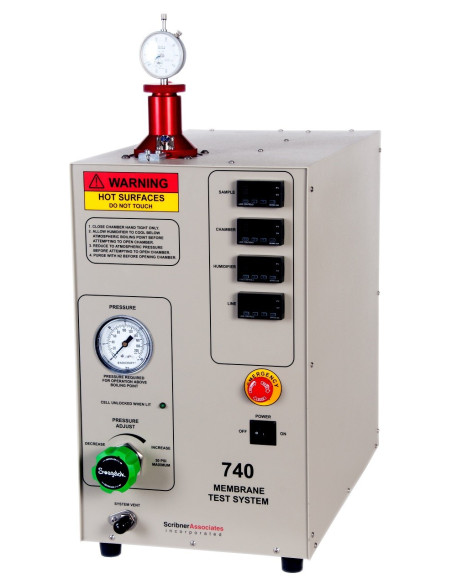

MTS-740 Sistema de Teste de Membrana

Name: MTS-740 Sistema de Teste de Membrana
Brand: Scribner Associates
SKU: MTS-740

Referencia: MTS-740 - Marca: Scribner Associates

O sistema de teste de membrana 740 é ideal para o desenvolvimento de novos ionômeros sólidos e eletrólitos. Oferece uma medida rápida e precisa da resistência e condutividade da membrana de espessura total em função da temperatura, nível de umidade e pressão.

Pedir Orçamento

O sistema de teste de membrana 740 elimina o foco lento de catalisar uma membrana e montar uma célula de combustível para avaliar o desempenho do ionômero. Sistema de teste de membrana

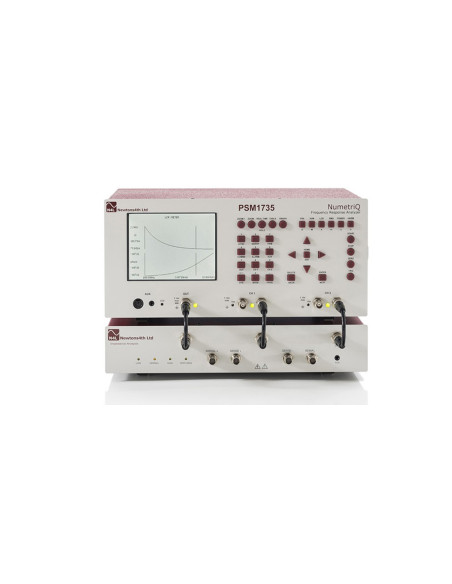

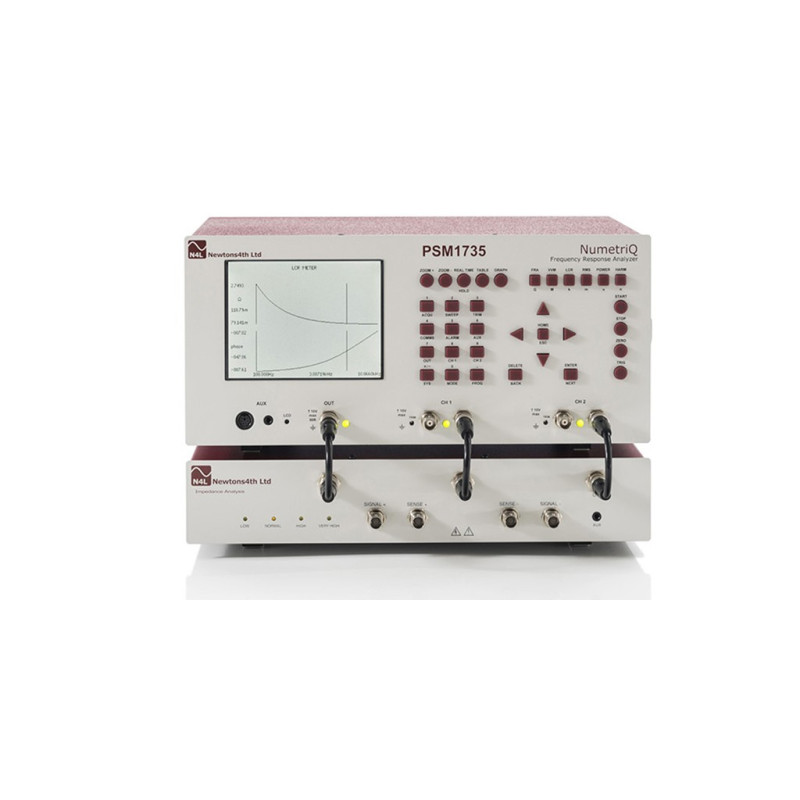

- Scribner oferece dois analisadores de resposta de frequência compatíveis para o sistema de teste de membrana 740: Solartron Analytical 1260 FRA e PSM1735 FRA do 4º Newton.
- Usa membranas nuas (não catalisadas)
- Tamanho da amostra pequeno 6 mm x 30 mm
- Compressão de amostra carregada com mola - carregamento fácil e repetitivo de amostras de até 400 PSI (2,76 MPa)
- Caracterize rapidamente amostras a uma temperatura ampla e RH
- Método robusto: preciso, repetível e confiável
- Software personalizado MTS4 para controle completo do processo de medição e aquisição de dados
- CorrWare®, ZPlot®, MultiStat®, ZPlot® Lab ™ e software ZView® para medir e analisar a impedância da amostra
- Mistura de gases úmidos e secos para controle exato e preciso de HR e ciclos rápidos de RH
- Controle de contrapressão da câmara de teste, condensador e tanque de coleta para operação em alta temperatura
- Medição da temperatura da amostra in situ e do ponto de orvalho para monitoramento de RH em tempo real
- Controle e monitoramento de temperaturas de processo múltiplas
- Montagem rápida e fácil da célula com compressão de amostra precisa e repetitiva
- Vários alarmes para operação segura
- Função de bloco celular para uma operação segura a alta temperatura, pressão e gás H2
- Desligamento e purga automáticos de N2 em estado de alarme
- Instruções detalhadas para o procedimento de montagem e análise de dados da célula
- Interface USB nativa para PC para fácil configuração

Specification:	Details
Gas and Humidification System:
Humidifier:	316 SS material, designed for 100% gas saturation, auto water fill
Mass Flow Control:	Two; Wet and Dry, 0 - 500 sccm each (allows variable wet gas % and RH control)
Sample Gas Selector:	Selects N₂ or H₂/other
Gas Pressure Switches:	Two; N₂ and H₂/other
Gas Dewpoint Meter:	One, capacitance-type sensor in sample chamber
Measurable Dewpoint:	0 to 100 °C
Set and Report Accuracy:	+0.25% of span, +1 least significant digit
Set and Report Resolution:	0.1 ⁰ C
Sensor Type:	Thermocouples, Type T
Temperature (max)	180 °C (chamber, sample), 120 °C (humidifier), 130 °C (gas transfer line)
Sample Chamber:
Open/Close Mechanism:	Threaded, screw-in cell head with integrated electrodes and locking-pin
Electrode Clamp Mechanism:	Mechanical, spring-loaded, integrated with cell head
Electrodes:	Platinum, proprietary four-terminal design (U.S. Patent No. 7,652,479)
Temperature Range:	Ambient to 180 °C
Pressure Range:	Ambient to 30 PSIG (207 kPa)
Post-Chamber Gas Flow Path:	Heat exchanger, condensate collection tank, precision manual back pressure regulator, vent port
Electrochemical Interface and Impedance Measurement:	User-supplied Impedance Analyzer (Solartron Analytical 1260 FRA or Newtons4th PSM 1735 + IAI Interface recommended)
	MTS4 software works with CorrWare^®, ZPlot^®, MuItiStat^™ and ZPlot-Lab^™ and direct control of Newtons4th FRA
Physical and Environment:
Operating Temperature:	15 - 35 ⁰C
Power Source:	100 - 120 VAC; 50/60 Hz
Size, cm (in.):	46 H x 28 W x 48 D (18 x 11 x 19); excluding installed cell head
Software inputs for each experiment:	Chamber, humidifier and gas transfer line temperature set point; Pre-treatment (equilibration) time; Total gas flow rate, Wet gas %, Gas type (H₂other or N₂), and Back pressure (manually set)
Number of steps per experiment:	Up to 100
Live Data Display:	Sample temperature and dewpoint, RH value (calculated from dewpoint and sample temperature), Wet and dry gas mass flow rates, Measured impedance for a single frequency from ZPIot^®, remaining step time
Data File Format:	Tab delimited ASCII file. Contains time, total flow, wet and dry flow, % wet, temperatures (dewpoint, sample, chamber, humidifier, gas transfer line), RH, pressure, gas type ZPIot® impedance data saved as standard *.z file compatible with ZView™.
	CorrWare, ZPlot, MultiStat, ZPlot•Lab & ZView are trademarks of Scribner Associates, Inc. Nafion^® is a registered trademark of E. I. du Pont de Nemours and Company.

Products	Description

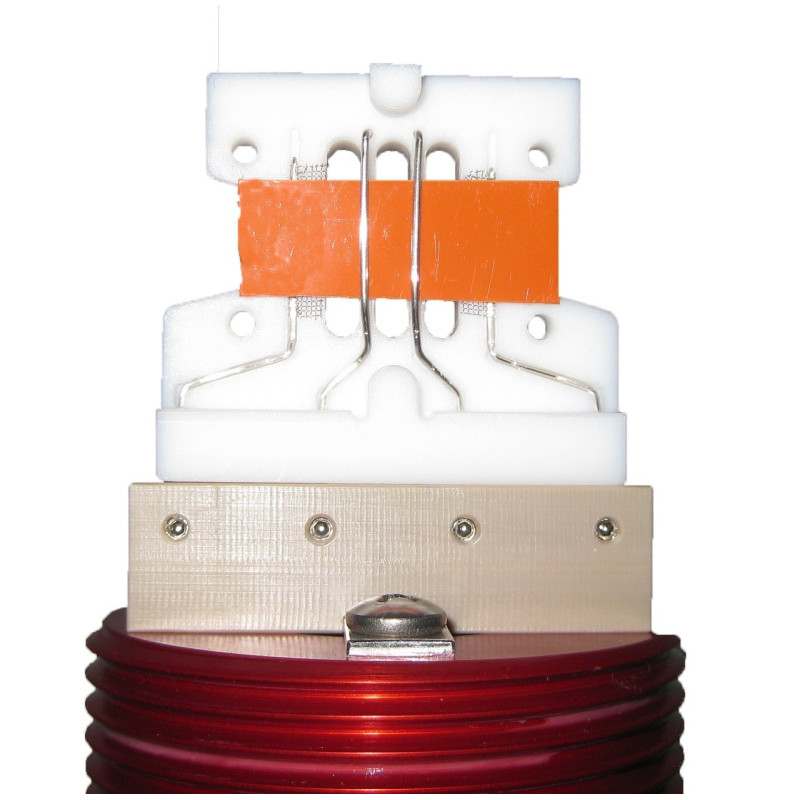

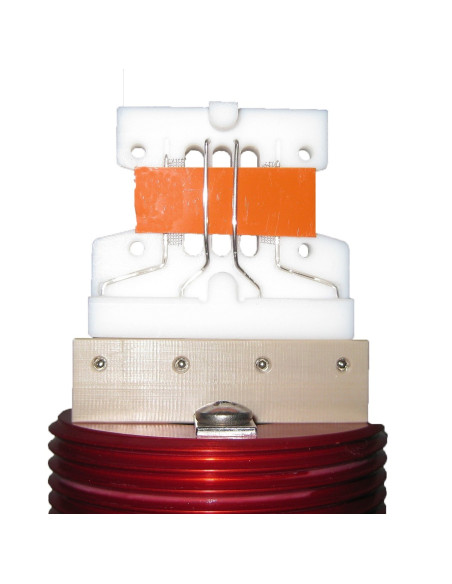

BT-710 Cabeça de célula	Cabeça celular para medidas de condutividade do diafragma no plano com o sistema de teste de membrana 740 e um potenciador de mesa
Misturador de gás	Mistura de gás para simulação reformatada ou estudos de impurezas / venenos
