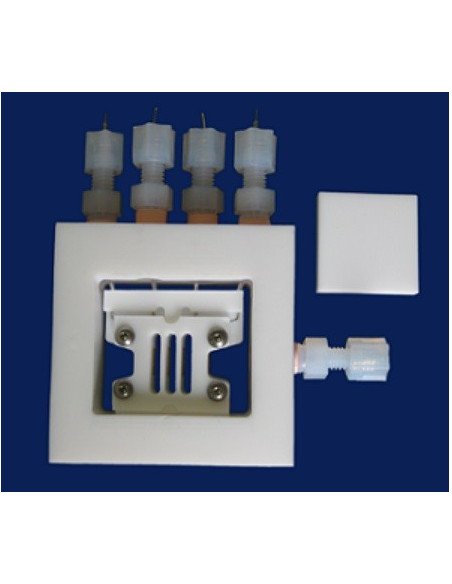

BT-115 Celda de Conductividad de 4-Electrodos (para Pilhas de Combustível da Electrochem Inc.)

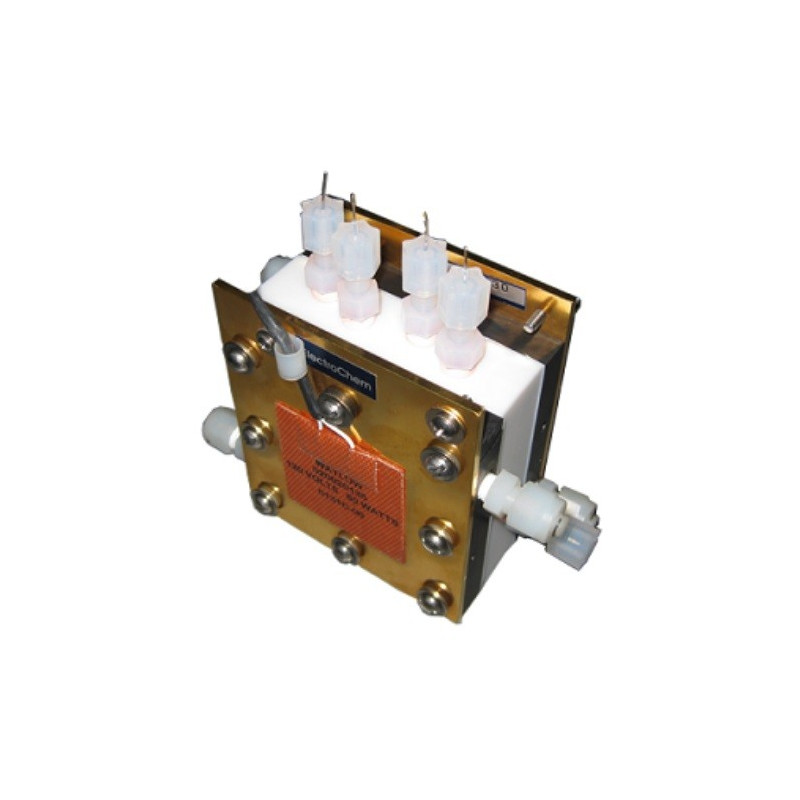

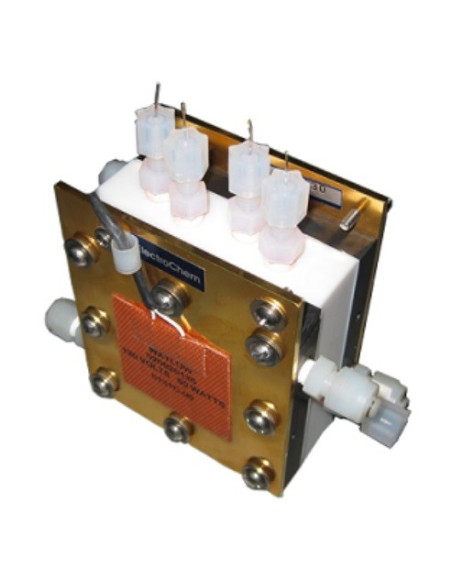

Monte a membrana da amostra na célula de condutividade. A célula de condutividade é então montada na célula de combustível de Scribner Associates ou Fuel Cell Technologies.

Conecte o hardware da célula de combustível ao seu suporte de teste para controlar a temperatura, umidade, tipo de gás e pressão da amostra de membrana sob teste.

A vantagem da medição de condutividade no plano de 4 eletrodos é a capacidade de medir a impedância (resistência) devido apenas ao transporte de carga e para excluir as resistências de transferência de carga e interfacial. Ao considerar apenas a resistência devido ao transporte de íons, pode-se fazer uma avaliação precisa da condutividade da membrana no plano.

Parámetros de operación:

• Temperatura: Para 120 ° C / Nova opção de alta temperatura para 200 ° C
• Taxas de fluxo de gás: Determinadas pelos parâmetros do seu stand de teste
• Pressão: Determinada pelos parâmetros do seu suporte de teste
• Use o hardware de teste de células de combustível Electrochem 5, 10 e 25 cm2


Características da célula de condutividade BekkTech In-Plane:

• Testa amostras de membrana pura. A fabricação de uma amostra catalisada (CMM ou MEA) não é necessária.
• No plano, técnica de quatro eletrodos
• Controle de umidade e pressão usando seu sistema de teste de célula de combustível existente
• Teste de alta temperatura (até 120 ° C)
• Teste de alta temperatura (até 120 ° C)
• A BT-110 braçadeira de condutividade de membrana é removível, permitindo que você use o grampo para testes em uma taça ou uma câmara de umidade
