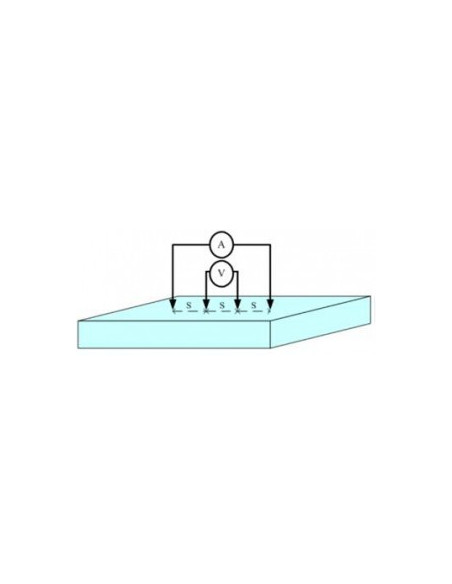

A vantagem da medição de condutividade no plano de 4 eletrodos é a capacidade de medir a impedância (resistência) devido apenas ao transporte de carga e para excluir as resistências de transferência de carga e interfacial. Ao considerar apenas a resistência devido ao transporte de íons, pode-se fazer uma avaliação precisa da condutividade da membrana no plano.

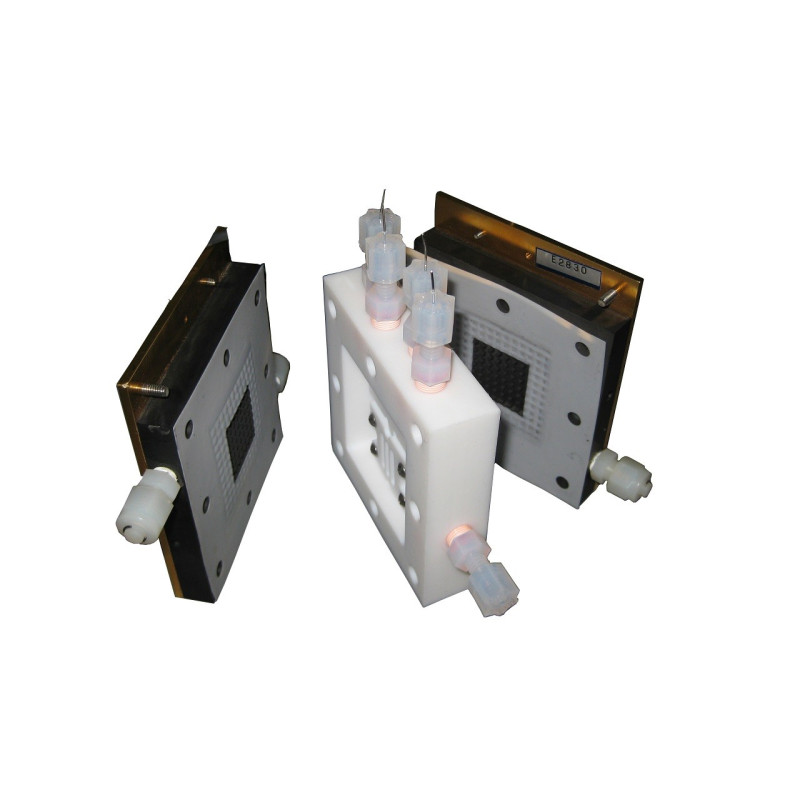

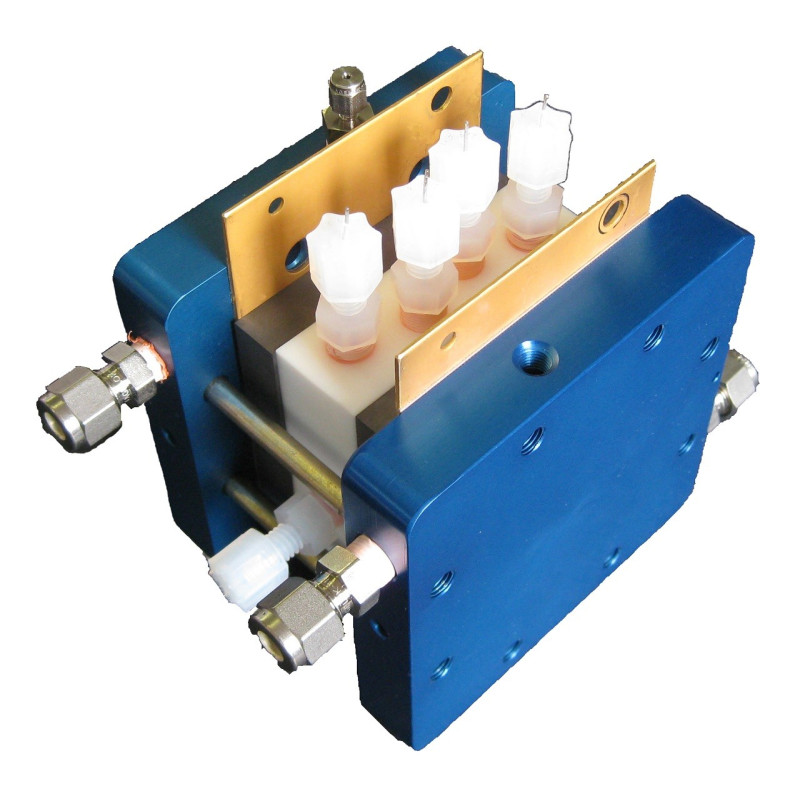

Monte a amostra de membrana nua na célula de condutividade. A célula de condutividade é então montada no hardware da célula de combustível da Scribner Associates (SAI) ou Fuel Cell Technologies.
Conecte o hardware da célula de combustível ao seu instrumento de teste para controlar a temperatura, umidade, tipo de gás e pressão da amostra de membrana sob teste.
Parâmetros de operação:
- Temperatura:
- A bateria é avaliada em 120 ° C
- Opção de alta temperatura disponível - a 200 ° C
- Taxas de fluxo de gás: Determinadas pelos parâmetros de seu banco de teste
- Pressão: Determinado pelos parâmetros de seu banco de teste
- Use com hardware Scribner Associates ou Fuel Cell Technologies 5, 10 e 25 cm2.
