MPBX-RST extensometro multipunto de sondeo

Vision general

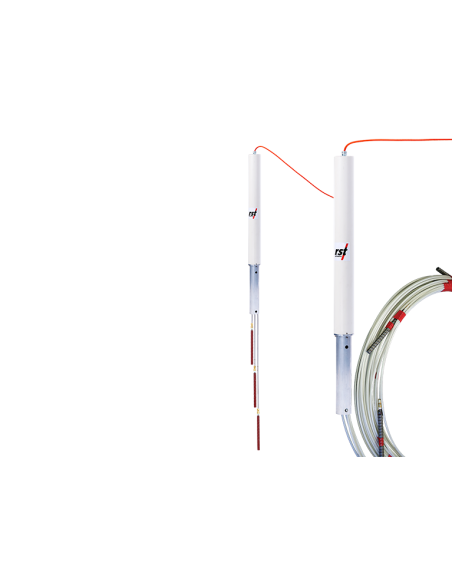

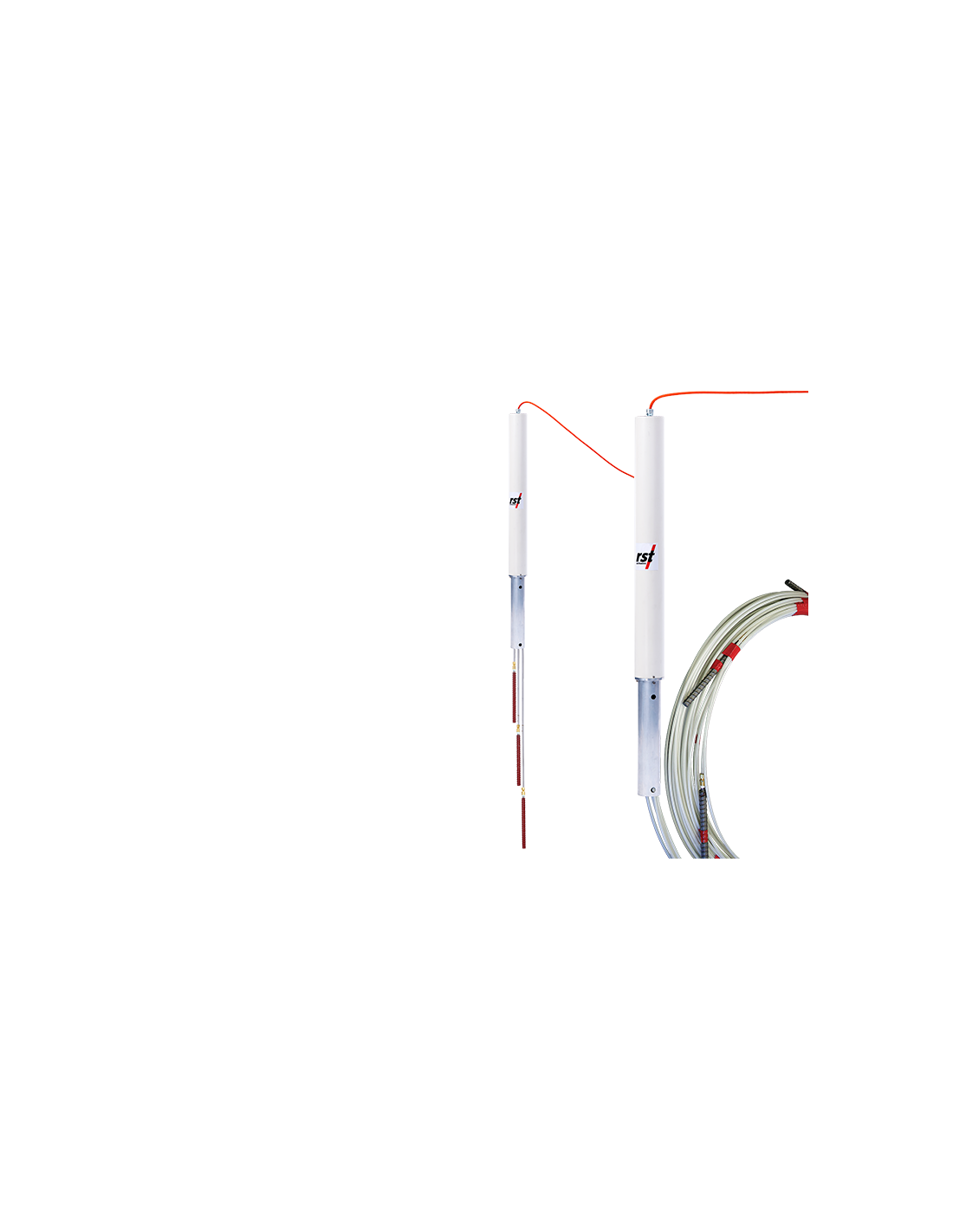

El Multi-Point Borehole Extensometer se utiliza para determinar la estabilidad y el comportamiento del movimiento en macizos de suelo y roca. Puede desplegarse con entre 1 y 6 anclajes para obtener un perfil de movimiento en profundidad respecto a una medicion base, y puede monitorizarse mediante un lector o un data logger.

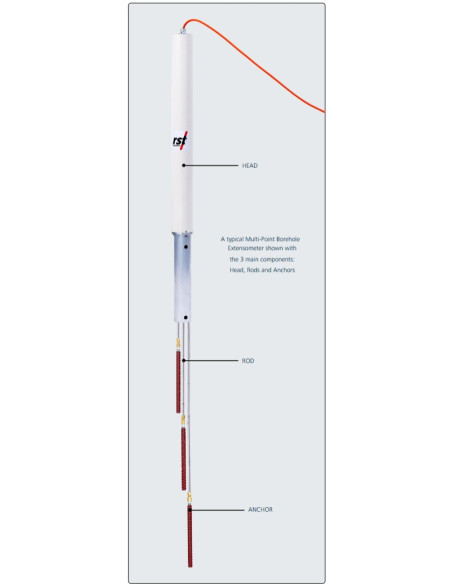

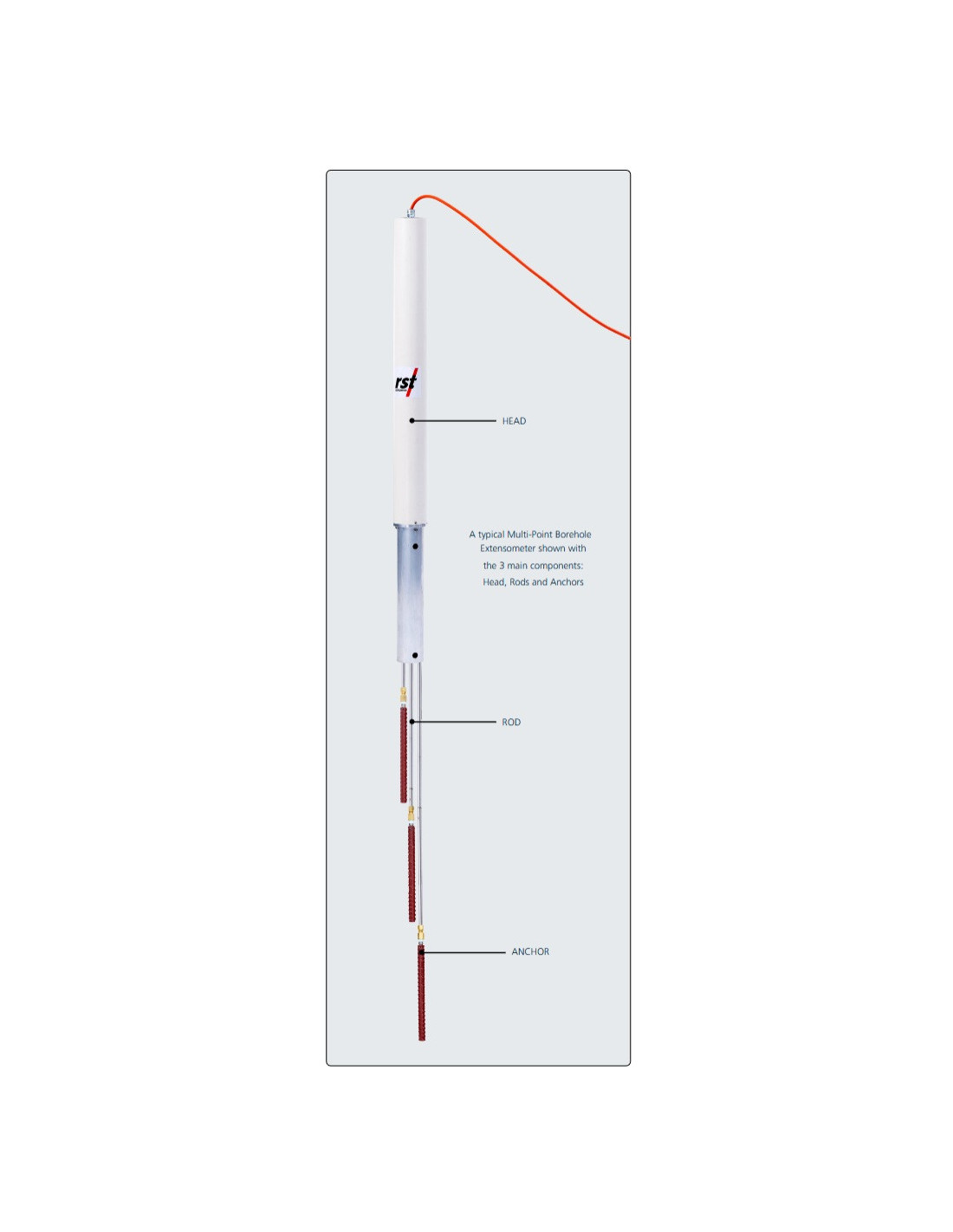

Un extensometro de sondeo tipico consta de una cabeza de referencia, normalmente instalada en la boca del taladro, y uno o varios anclajes de fondo situados a profundidades conocidas. A medida que el suelo o la roca se deforman, cambian las distancias entre anclajes adyacentes y entre los anclajes individuales y la cabeza de referencia. Esto permite determinar con precision la distribucion, magnitud, velocidad y aceleracion de la deformacion en el macizo interceptado por el sondeo.

Criterios de configuracion

El numero de anclajes y las profundidades de instalacion deben seleccionarse segun la geologia del emplazamiento, la geometria de las estructuras del entorno y otros detalles especificos del proyecto. El empleo de dos o mas anclajes a distintas profundidades permite distinguir entre movimientos profundos potencialmente peligrosos y desprendimientos superficiales menos relevantes.

Ventajas operativas

• Medicion precisa y fiable.
• En extensometros de varilla rigida, la longitud de los anclajes puede variarse en campo.
• Disponibilidad de distintos disenos de anclaje para adaptarse a condiciones de terreno diferentes.
• Equipo robusto, de instalacion sencilla y operacion simple.

Aplicaciones

Se orienta a infraestructura civil, energia, mineria de superficie y mineria subterranea, asi como a proyectos donde sea necesario seguir la deformacion interna de suelos y rocas en perforaciones instrumentadas.
