O CTS120 é uma sonda para medir em solos, comprimento: 120 cm, que permite realizar medições práticas e rápidas da condutividade térmica (ou resistividade térmica) no meio em que está inserida a um nível preciso.
Sonda de agulha para medir a condutividade térmica do solo, comprimento: 120 cm.
A CTS120 é uma sonda que realiza medições no solo (comprimento = 120 cm) e oferece a possibilidade de realizar medições práticas e rápidas da condutividade térmica (ou resistividade térmica) com elevada precisão do meio em que está inserida.
Em conformidade com as normas ASTM D 5334-00, D 5930-97 e IEEE 442-1981, a sonda comprovou a sua adequação para solos, materiais de aterro térmico, sedimentos, alimentos, pós, lamas, tintas, colas e diversos outros materiais.
O método de medição por Sonda de Estado Não Estacionário (NSSP) (também conhecido como fonte de linha transitória, agulha térmica, agulha quente, pulso de calor e técnica de fio quente) apresenta as vantagens fundamentais de ser rápido e absoluto, sem que o tamanho da amostra seja crítico.
A Hukseflux é especializada em projetos de NSSP. Modelos especiais foram desenvolvidos para experiências de campo in situ.
CALIBRAÇÃO - ISO 9000:
A verificação da estabilidade total da sonda pode ser realizada através de testes repetidos (anuais) em glicerol, preferencialmente a várias temperaturas. Em alternativa, estão disponíveis como opção Cilindros de Referência de Calibração (CRC) rastreáveis a NPL.
O CTS120 é adequado para utilização em laboratórios com certificação ISO..
Dimensões: 16 x 1200 mm
Peso: 1200 g
Elemento sensor: TP09
Material da caixa: Aço inoxidável
Vedação: Soldada hermética
Conector elétrico e cabo: Amphenol de 10 polos com 5 metros de cabo
Resultado da calibração:
Resistência elétrica/metro: Re = 84,98Ω/m
Incerteza da calibração: ±0,85Ω/m
Processo de medição:
Característica metrológica: Re pol (Ω/m): sensibilidade à resistência elétrica.
Método de calibração: Hukseflux TNC.
Incerteza do método: A incerteza expandida é de ±1%.
Rastreabilidade metrológica:
Rastreabilidade da calibração: A rastreabilidade da calibração dá-se até à unidade SI de m e à unidade SI derivada de Ω.
Hierarquia de calibração: Desde o SI até aos padrões internacionais.
Avaliação da incerteza do resultado da calibração:
Cálculo da incerteza: Com base nos valores nominais e distribuição retangular, K=2 (GUM)
Condutividade térmica do solo:

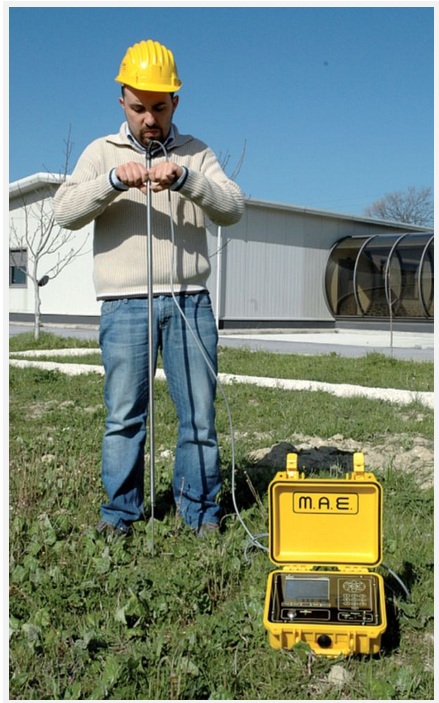

O método de medição baseia-se na técnica do sensor instável, que utiliza uma sonda (também chamada de agulha térmica) na qual se acoplam um fio de aquecimento e um sensor de temperatura. A sonda é introduzida no solo. A partir da sua resposta, quando submetida a um ciclo de aquecimento durante alguns minutos, é possível calcular a resistividade térmica (ou o seu oposto, a transmissão de calor).
O princípio desta técnica de medição baseia-se numa característica peculiar de um curso de calor retilíneo (o fio de aquecimento da sonda). Após um curto período de transição, o aumento da temperatura depende apenas da potência de aquecimento e da transmissão de calor do meio. Uma vez conhecida a primeira, pode ser calculada a segunda. As principais aplicações da técnica consistem no ensaio de cabos de alta tensão e condutas de aquecimento.
.jpg)

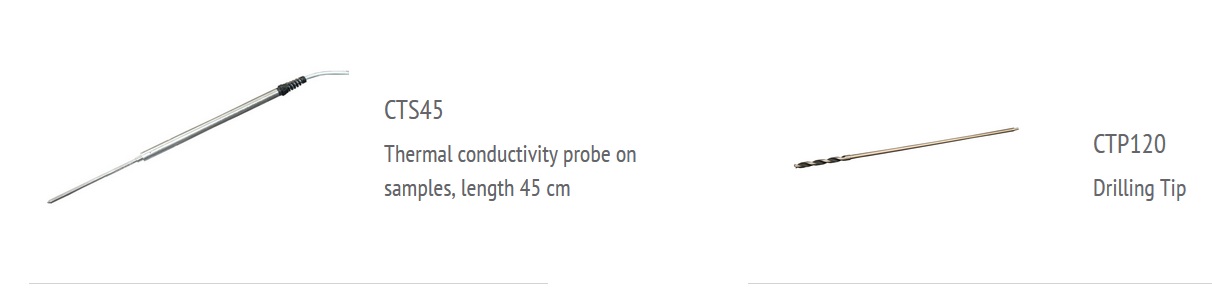

Também poderá gostar
