CTS120 es una sonda para medir en suelos, longitud: 120 cm, que permite realizar medidas prácticas y rápidas de conductividad térmica (o resistividad térmica) en el medio en el que se inserta a un nivel preciso.

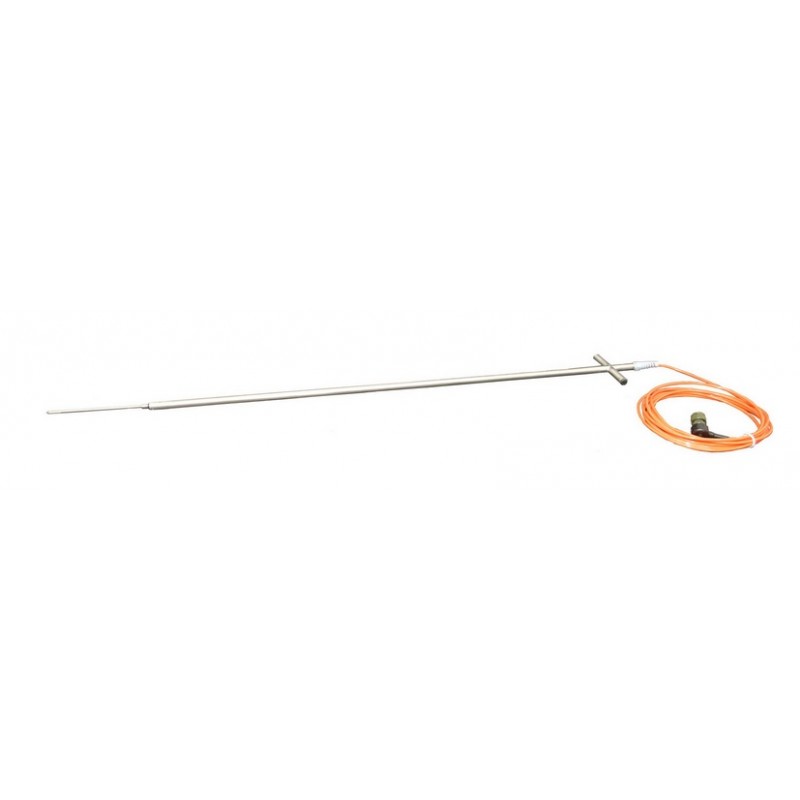

Sonda de aguja para la medida de la conductividad térmica del suelo, longitud: 120 cm .
La CTS120 es una sonda que mide en el suelo (longitud = 120 cm) y ofrece la posibilidad de realizar mediciones prácticas y rápidas de la conductividad térmica (o resistividad térmica) con alta precisión en el medio en el que se inserta.
De conformidad con las normas ASTM D 5334-00, D 5930-97 e IEEE 442-1981, la sonda ha demostrado su idoneidad para suelos, materiales de relleno térmico, sedimentos, alimentos, polvos, lodos, pinturas, adhesivos y otros materiales.
El método de medición de la Sonda de Estado No Estacionario (NSSP) (también conocido como fuente de línea transitoria, aguja térmica, aguja caliente, pulso de calor y técnica de hilo caliente) ofrece las ventajas fundamentales de ser rápido y preciso, sin que el tamaño de la muestra sea crítico.
Hukseflux se especializa en el diseño de NSSP. Se han desarrollado modelos especiales para experimentos de campo in situ.
CALIBRACIÓN - ISO 9000:

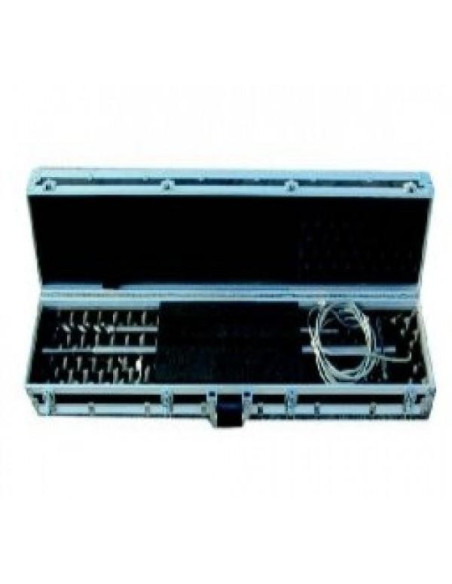

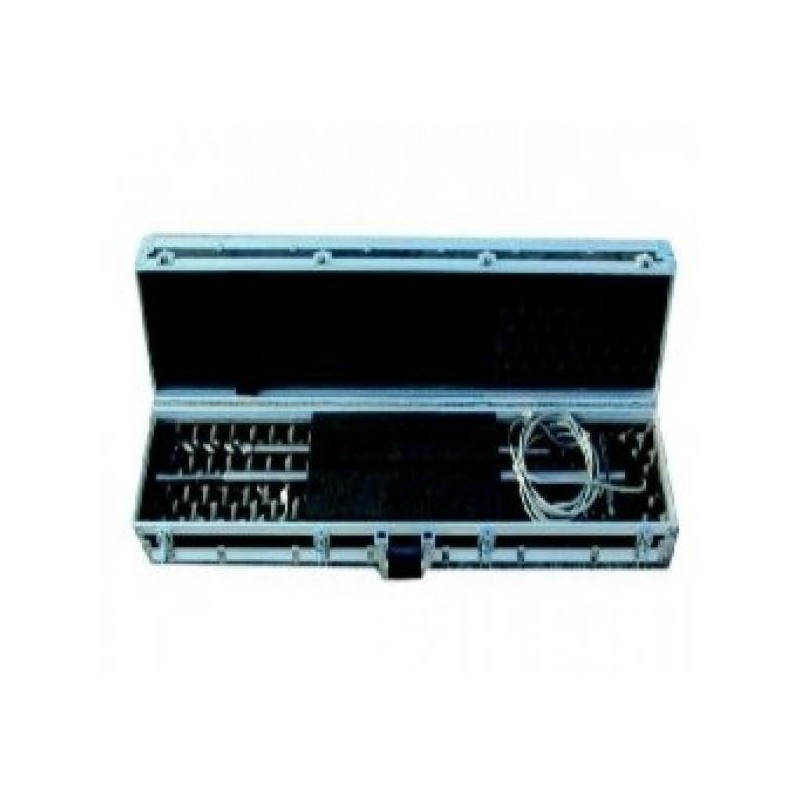

La verificación de la estabilidad de la sonda total puede realizarse mediante pruebas repetidas (anuales) en glicerol, preferiblemente a varias temperaturas. Como alternativa, se ofrecen cilindros de referencia de calibración (CRC) trazables a NPL.
El CTS120 es apto para laboratorios con certificación ISO.
Dimensiones: 16 x 1200 mm
Peso: 1200 g
Elemento sensor: TP09
Material de la carcasa: Acero inoxidable
Sellado: Soldadura hermética
Conector y cable eléctrico: Amphenol de 10 polos con 5 metros de cable
Resultado de la calibración:
Resistencia eléctrica/metro: Re = 84,98 Ω/m
Incertidumbre de calibración: ±0,85 Ω/m
Proceso de medición:
Característica metrológica: Re en (Ω/m): sensibilidad a la resistencia eléctrica.
Método de calibración: Hukseflux TNC.
Incertidumbre del método: La incertidumbre expandida es de ±1 %.
Trazabilidad metrológica:
Trazabilidad de la calibración: La trazabilidad de la calibración se realiza hasta las unidades del SI de m y la unidad derivada del SI de Ω.
Jerarquía de la calibración: Desde el SI hasta las normas internacionales.
Evaluación de la incertidumbre del resultado de calibración:
Cálculo de la incertidumbre: Basado en valores nominales y distribución rectangular, K = 2 (GUM)
Conductividad térmica del terreno:

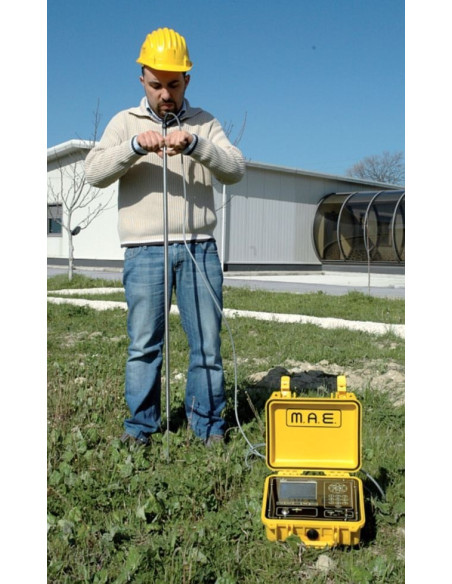

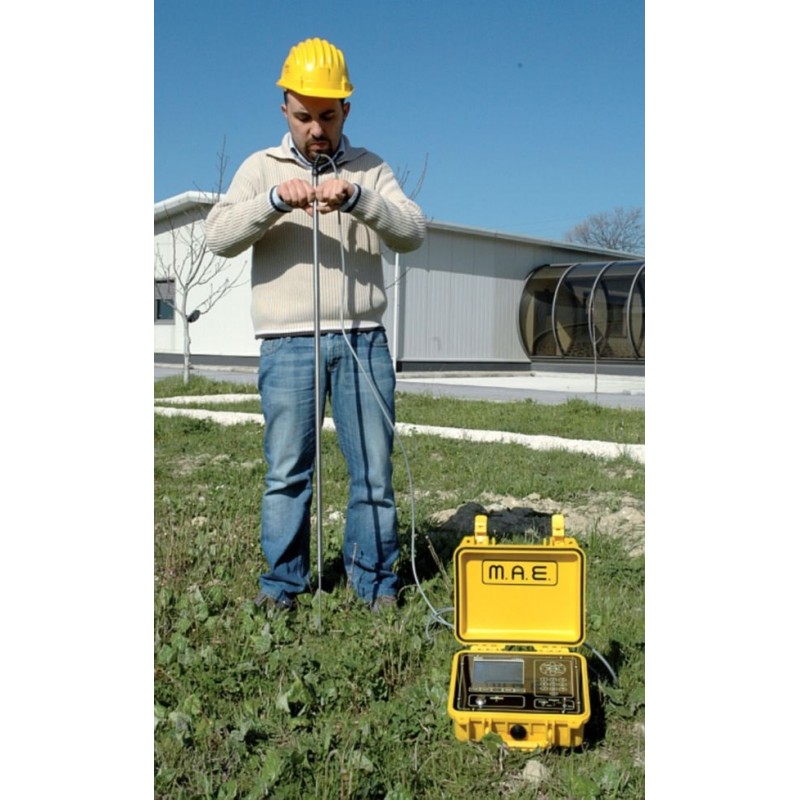

El método de medición se basa en la técnica del sensor inestable, que utiliza una sonda (también llamada aguja térmica) con un hilo calefactor y un sensor de temperatura. La sonda se introduce en el terreno. A partir de su respuesta al someterse a un ciclo de calentamiento durante unos minutos, es posible calcular la resistividad térmica (o su opuesto, la transmisión de calor).
El principio de esta técnica de medición se basa en una característica peculiar de un recorrido de calor rectilíneo (el hilo calefactor de la sonda). Tras un breve periodo de transición, el aumento de la temperatura depende únicamente de la potencia calorífica y la transmisión de calor del medio. Una vez conocida la primera, se puede calcular la segunda. Las principales aplicaciones de esta técnica son la comprobación de cables de alta tensión y conductos de calefacción.
