CTS45 Sensor de Condutividade Térmica

CTS45 é uma sonda para medir a condutividade em laboratório em amostras, comprimento: 45 cm, que oferece a possibilidade de realizar uma medição prática e rápida da condutividade térmica (ou resistividade térmica) do meio em que está inserida com um alto nível de precisão.

Funciona de acordo com as normas ASTM D 5334-00, D 5930-97 e IEEE 442-1981. A sonda provou sua adequação para solos, materiais de preenchimento térmico, sedimentos, alimentos, pós, lodos, tintas, colas e vários outros materiais.

O método de medição de sonda de estado não estacionário (NSSP) (também conhecido como fonte de linha transiente, agulha térmica, agulha quente, pulso de calor e técnica de fio quente) tem as vantagens fundamentais de ser rápido e absoluto, enquanto o tamanho da amostra não é crítico .

A Hukseflux é especializada em design NSSP. Modelos especiais foram desenvolvidos para experimentos de campo in situ.

CALIBRAÇÃO - ISO 9000 A verificação da estabilidade da sonda total pode ser feita por testes repetidos (anuais) em glicerol, preferencialmente em várias temperaturas. Alternativamente, cilindros de referência de calibração (CRC) rastreáveis para NPL podem ser adquiridos. O CTS45 é adequado para uso em laboratórios certificados pela ISO.

Condutividade térmica do solo

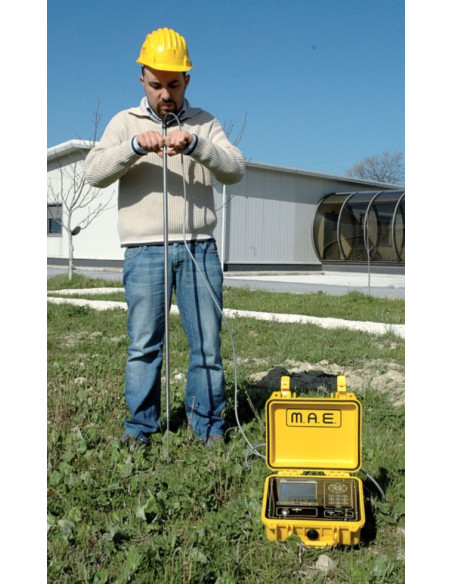

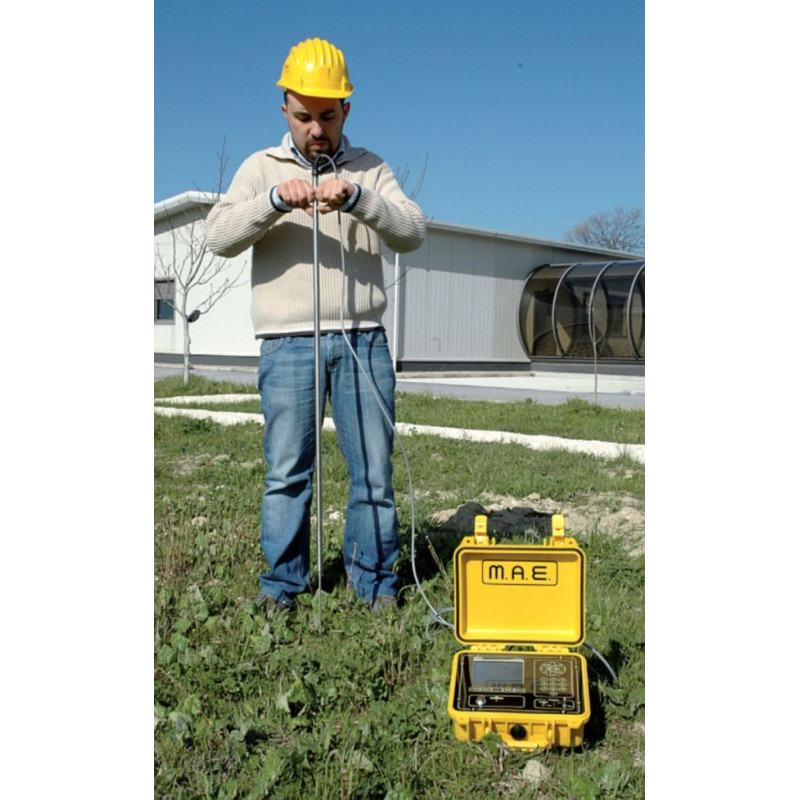

O método de medição é baseado na chamada técnica de sensor instável, que usa uma sonda (também chamada de agulha térmica), que monta um cabo de aquecimento e um sensor de temperatura. A sonda é inserida no solo. A partir de sua resposta quando submetido a um ciclo de aquecimento por alguns minutos, é possível calcular a resistividade térmica (ou seu oposto, a transferência de calor).

O princípio da medição é baseado em uma característica peculiar de um caminho de calor retilíneo (o fio de aquecimento da sonda): após um curto período de transição, o aumento da temperatura depende apenas da potência de aquecimento e da transmissão de calor médio. Uma vez conhecido o primeiro, o segundo pode ser calculado. As principais aplicações da técnica são no teste de cabos de alta tensão e dutos de aquecimento.
