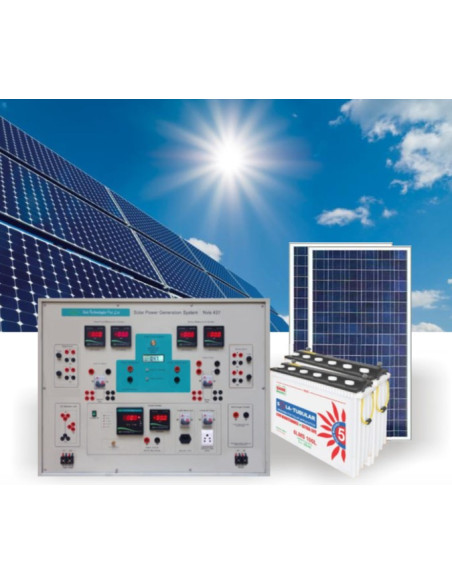

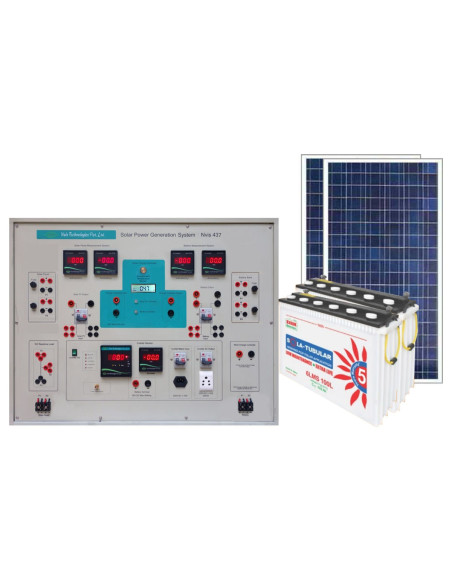

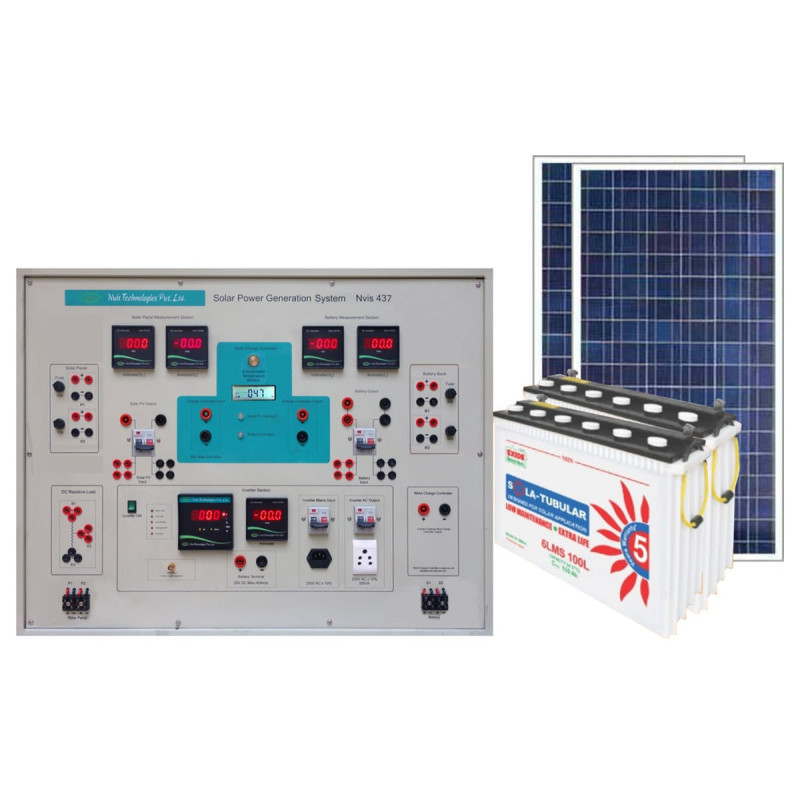

Nvis 437 Laboratorio de Sistemas de Generación de Energía Solar

Este sistema permitirá a los estudiantes aprender los conceptos básicos y avanzados de la generación de energía solar fotovoltaica. Al estar alineados con la misión solar nacional de India, hemos diseñado este producto para brindar la oportunidad de que el alumno aprenda. Para esta misión, se necesitarán aproximadamente 3 profesionales capacitados lac para el año 2022.

• Características:

- Un sistema solar único para la generación de electricidad.
- Provisto de medidores para el análisis de parámetros
- Provisto de todas las protecciones de seguridad
- Conector forrado a prueba de golpes tipo
- Voltímetro DC y amperímetro DC
- Medidor de funciones múltiples
- Controlador de carga de tipo MPPT con indicación LCD para controlar el estado de carga de la batería.
- Controlador de carga MPPT que tiene protección contra cortocircuitos, sobretensión de salida y también autoprotección contra la temperatura excesiva del disipador de calor.
- Proceso de carga basado en MPPT con control de cuatro etapas, junto con ATC (Compensación automática de temperatura)

+ Solar Panel
- Make: Waaree
- Cell Type: Poly (multi) crystalline
- No. of Cells: 72
- Pm: 250 Wp
- Voc: 43 V
- Isc: 7.75 A
- Vmp: 35 V
- Imp: 7.14 A
- Quantity: 2 Nos

+ Inverter
- Capacity: 500VA
- DC Input voltage: 24V
- Input Voltage: 190~260V AC
- Output Voltage on Mains mode: Same as input
- Output Voltage on UPS mode: 210~245V
- Output Frequency on UPS mode: 50Hz ±0.1Hz
- Output waveform on Mains mode: Same as input
- Output waveform on UPS mode: Modified Sine wave
- Battery Charging Current: 12A
- Battery Charging Mode: Solar and Grid
- Efficiency at full load: >80%
- UPS Overload / UPS Short circuit: Yes
- Technology: Microcontroller Based Design
- LED Indication: Mains ON, UPS ON, Low Battery, Charging & Over load

+ MPPT Charge Controller
- PV Module Input Voltage: 24–50V
- Max Current: 25A
- Battery voltage: 24V
- Technology: MPPT
- Display type: LCD
- Charging Stage: Bulk, Absorptions and Float

+ Battery
- Make: Exide Solar Tubular
- Capacity: 100 Ah
- Type: C10
- Quantity: 2 Nos

+ Meters
- DC Voltmeter: 0-300 V, 2 Nos
- DC Ammeter: 0-20 A, 3 Nos
- AC Multi Function Meter: Voltage-10-230 V
                                           Current-100 mA-5 A
                                           Watt-10-1200 W
                                           Frequency-50 Hz

+ Structure for Solar Panel
- Material: MS
- Tracking Type: Manual, Dual Axis Seasonal and day wise
- Assembly: Detachable and easy to install
- Quantity: 2 sets.

+ Safety and Protection:
- MCB (DC): 16 Amp. for solar panels and 25 Amp. for battery , 2 Nos.
- MCB (AC): 6 Amp. AC output load protection & Grid Charging , 2 Nos.
- Fuse: 10 Amp. for Individual protection of solar panel and battery ,4Nos
- Banana Terminals: 10 Amp. & 20 Amp. (shock proof connections)

+ List of Accessories:
- Patch Cards: 20Amp. & 10 Amp
- Mains Card: 2 Nos.
- Wires: 2.5 Square mm havells
             Red – 30 meters
             Black – 30 meters
- Gravity Hydrometer: 1 No
- BNC to BNC cable: 1 No
- Glass Fuse 10Amp.: 10 Nos.

+ Optional Accessories:
- Sun Path Finder: 1 No
- Rheostat 100Ω/8Amp: 1 No
