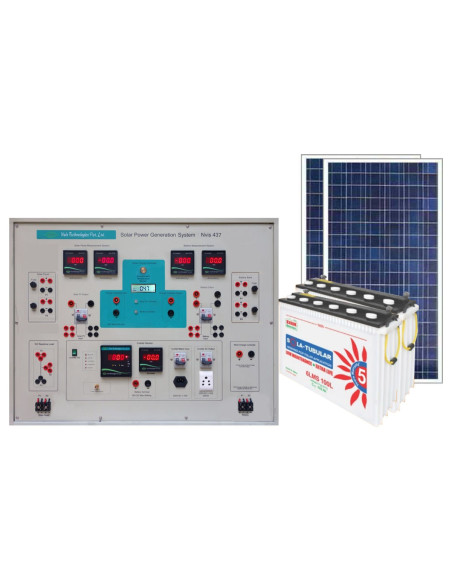

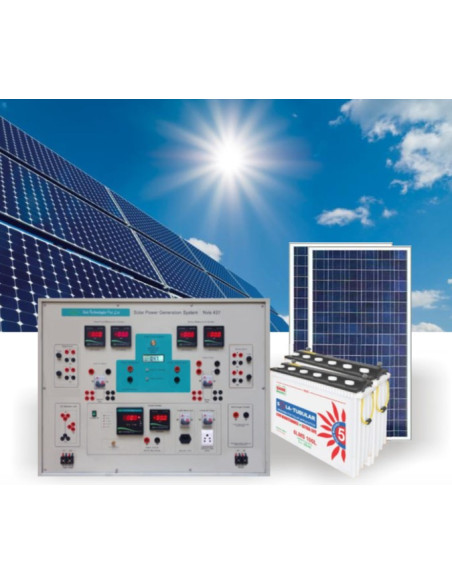

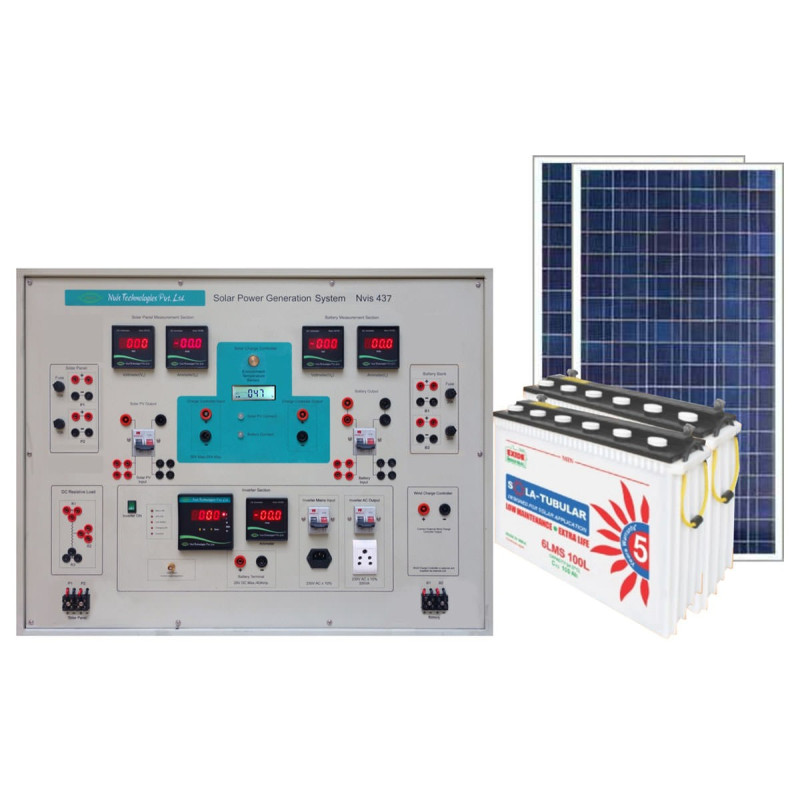

Nvis 437 Laboratório de Sistemas de Geração de Energia Solar

Este sistema permitirá que os alunos aprendam os conceitos básicos e avançados de geração de energia solar fotovoltaica. Ao estar alinhado com a missão solar nacional da Índia, criamos este produto para fornecer a oportunidade para o aluno aprender. Para esta missão, aproximadamente 3 profissionais qualificados serão necessários até o ano de 2022.

• Características:

- Um sistema solar único para a geração de eletricidade.
- Equipado com medidores para análise de parâmetros
- Fornecido com todas as proteções de segurança
- Tipo de conector revestido à prova de choque
- voltímetro DC e amperímetro DC
- Medidor multifuncional
- Controlador de carregamento do tipo MPPT com indicação do LCD para controlar o estado de carga da bateria.
- Controlador de carga MPPT que possui proteção contra curtos-circuitos, sobretensão de saída e também autoproteção contra temperatura excessiva do dissipador de calor.
- Carregar processo baseado em MPPT com controle de quatro estágios, junto com ATC (Compensação automática de temperatura)

+ Solar Panel
- Make: Waaree
- Cell Type: Poly (multi) crystalline
- No. of Cells: 72
- Pm: 250 Wp
- Voc: 43 V
- Isc: 7.75 A
- Vmp: 35 V
- Imp: 7.14 A
- Quantity: 2 Nos

+ Inverter
- Capacity: 500VA
- DC Input voltage: 24V
- Input Voltage: 190~260V AC
- Output Voltage on Mains mode: Same as input
- Output Voltage on UPS mode: 210~245V
- Output Frequency on UPS mode: 50Hz ±0.1Hz
- Output waveform on Mains mode: Same as input
- Output waveform on UPS mode: Modified Sine wave
- Battery Charging Current: 12A
- Battery Charging Mode: Solar and Grid
- Efficiency at full load: >80%
- UPS Overload / UPS Short circuit: Yes
- Technology: Microcontroller Based Design
- LED Indication: Mains ON, UPS ON, Low Battery, Charging & Over load

+ MPPT Charge Controller
- PV Module Input Voltage: 24–50V
- Max Current: 25A
- Battery voltage: 24V
- Technology: MPPT
- Display type: LCD
- Charging Stage: Bulk, Absorptions and Float

+ Battery
- Make: Exide Solar Tubular
- Capacity: 100 Ah
- Type: C10
- Quantity: 2 Nos

+ Meters
- DC Voltmeter: 0-300 V, 2 Nos
- DC Ammeter: 0-20 A, 3 Nos
- AC Multi Function Meter: Voltage-10-230 V
                                           Current-100 mA-5 A
                                           Watt-10-1200 W
                                           Frequency-50 Hz

+ Structure for Solar Panel
- Material: MS
- Tracking Type: Manual, Dual Axis Seasonal and day wise
- Assembly: Detachable and easy to install
- Quantity: 2 sets.

+ Safety and Protection:
- MCB (DC): 16 Amp. for solar panels and 25 Amp. for battery , 2 Nos.
- MCB (AC): 6 Amp. AC output load protection & Grid Charging , 2 Nos.
- Fuse: 10 Amp. for Individual protection of solar panel and battery ,4Nos
- Banana Terminals: 10 Amp. & 20 Amp. (shock proof connections)

+ List of Accessories:
- Patch Cards: 20Amp. & 10 Amp
- Mains Card: 2 Nos.
- Wires: 2.5 Square mm havells
             Red – 30 meters
             Black – 30 meters
- Gravity Hydrometer: 1 No
- BNC to BNC cable: 1 No
- Glass Fuse 10Amp.: 10 Nos.

+ Optional Accessories:
- Sun Path Finder: 1 No
- Rheostat 100Ω/8Amp: 1 No
