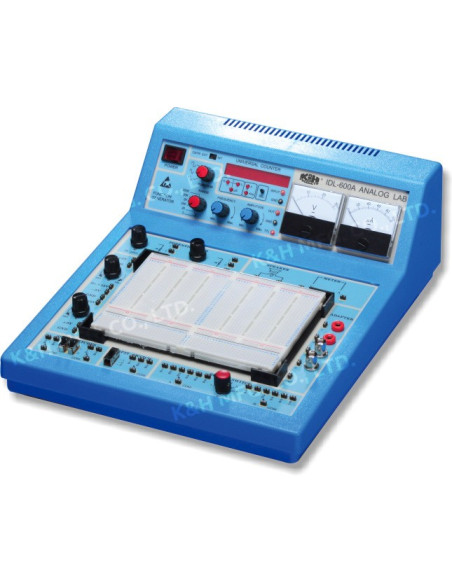

IDL-600A Laboratorio Analógico

+ Especificación

1. Tabla de prueba sin soldadura: AD-200

La toma de contacto niquelada interconectada con un total de 1896 puntos de conexión se adapta a todos los componentes con tamaño DIP y cable sólido en diámetro de AWG # 22-30 (0.3 ~ 0.8 mm)


2. Fuente de alimentación de DC

• Potencia de DC variable:

- Voltaje de salida: 0 ~ + 15V ± 10% y 0 ~ -15V ± 10%
- Corriente de salida máxima: 300 mA.
- Regulación de línea: <0.05% / V (aT = 25 ° C)
- Regulación de carga: <30mV (aT = 25 ° C)

• Fuente de alimentación de 5V DC:

- Voltaje de salida: + 5V ± 10%
(sin carga a plena carga)
- Corriente de salida máxima: 1 Amp.

• Fuente de alimentación de 5V DC:

- Voltaje de salida: -5V ± 10%
- Corriente de salida máxima: 100 mA

• Todas las fuentes de alimentación de DC están equipadas con protección contra cortocircuitos

3. Generador de funciones:

- Rangos de frecuencia: 0.1 Hz ~ 2 Hz
(6 rangos)                    1 Hz ~ 20 Hz
                                   10 Hz ~ 200 Hz
                                   100 Hz ~ 2 K Hz
                                   1K Hz ~ 20K Hz
                                   10K Hz ~ 200K Hz

- Salida de onda sinusoidal: 0 ~ 5 Vpp ± 10% variable
- Salida de onda triangular: 0 ~ 5 Vpp ± 10% variable
- Salida de onda cuadrada: 0 ~ 15 Vpp ± 10% variable
- Salida en modo TTL: + 5V ± 10%


4. Voltímetro: 0 ~ 30 VDC escala completa clase 2.5 impedancia = 320MΩ


5 Amperímetro 0 ~ 100μs A escala completa clase 2.5 impedancia = 1MΩ


6. Contador universal

(1) Rango de frecuencia: 1Hz ~ 99.999999 MHz; 10Hz ~ 100.00000 MHz
(2) Rango de periodos TH y TL: 0.01μs ~ 999999.99μs; 1μs ~ 99999999μs
(3) Señal de entrada: nivel TTL o CMOS o cualquier nivel (Vmin ≥ + 2.3Vp ± 10%)
(4) Pantalla: pantalla LED de 8 segmentos y 7 segmentos
(5) Interruptor de contador: externo / interno


7.Clavija de punta / banana enchufe: 2 piezas


8. Clavija de punta / toma BNC: 2 piezas


9. Interruptor deslizante de 2 posiciones: 2 piezas


10. Interruptor deslizante de 3 posiciones: 1 pieza


11. Potenciómetro:

VR1 = 1MΩ
VR2 = 100MΩ


12. Interruptor giratorio de 6 posiciones: 1 pieza


13. Altavoz: 2 ¼ ", 8Ω


14. Accesorios:

- Cable de alimentación
- Manual de usuario


15.Dimensiones: 420 x 360 x 200 mm (largo x ancho x alto)


16. Peso: 4.2kg
