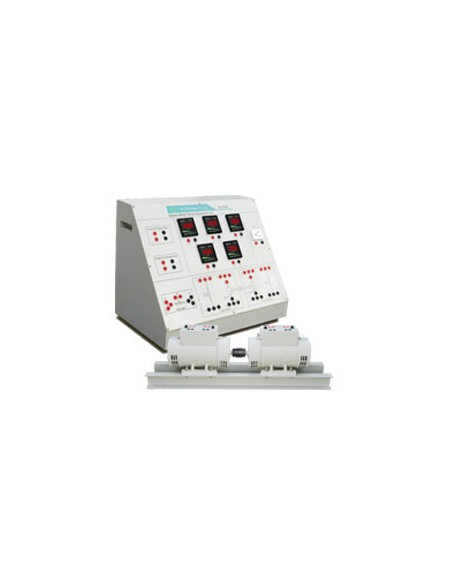

Nvis 7029 Laboratorio Generador de Derivación de Motor de la Serie DC

Nvis 7029 Laboratorio Generador de Derivación de Motor de la Serie DC es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

Nvis 7029 incluye varios experimentos que se realizarán, como el funcionamiento operativo del generador de derivación de DC, características de circuito abierto, características internas y externas, etc. Se proporcionan representaciones diagonales en la configuración de control para que los estudiantes puedan hacer sus propias conexiones.

Nvis 7029 incluye parámetros de paneles digitales para obtener resultados precisos. Se proporcionan terminales separados para conectar los accesorios opcionales externamente a la configuración de control con facilidad.

• Características:

- Provisto de tacómetro digital
- Arreglo de carga eléctrica
- Arreglo de acoplamiento del eje flexible
- Medidores de paneles digitales de buena calidad
- Diseñado teniendo en cuenta todas las medidas de seguridad
- Cables de conexión diseñados especialmente para fines de seguridad
- Representación diagramática para la facilidad de las conexiones
- Diseño exclusivo y compacto
- Rico material de aprendizaje en línea

- Machines Specifications:
Both the Machines are flexibly coupled and mounted on a “C” channel base

- DC Motor (acts as prime mover):
-- Type: DC Series
-- Power Rating: 2 HP
-- Voltage Rating: 220 V, ±10 %
-- Speed: 1500 rpm ±5 %
-- Insulation Class: “B”

- DC Machine (acts as Generator)
-- Type: DC Shunt
-- Power Rating: 1 HP (also available with 2 HP)
-- Rated Current: 4.1 A
-- Speed: 1500 rpm ±7.5 %
-- Insulation Class: “B”

- Digital Meters used:
-- DC Voltmeter: 300 V (2 nos.)
-- DC Ammeter: 10 A, 5 A (2 nos.)

- Digital Tachometer: 20,000 RPM

- Include Accessories:

 • DC Supply “Nvis 725A”
 • 220 Ohms, 2.8 A Rheostat
• Resistive Load “Nvis 726 / Nvis 7067” (for Machines rated upto 1 HP / 2 HP respectively)

- Estudio y medición de la característica de circuito abierto de DC Shunt Generator
- Estudio y medición de la característica interna de DC Shunt Generator
- Estudio y medición de características externas de DC Shunt Generator
