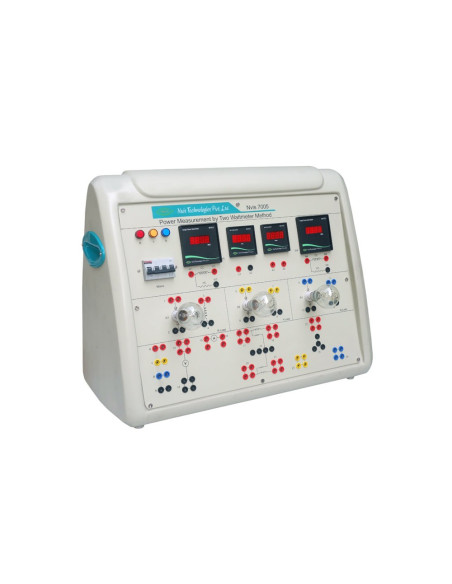

Nvis 7005 Laboratorio para la Medición de Potencia por el Método de 2 Vatios

Referencia: Nvis7005

Condición: Nuevo

Está diseñado para explicar a los estudiantes cómo se mide la potencia total en un circuito trifásico utilizando solo 2 wattímetros. Con este producto, el alumno puede estudiar el flujo de potencia en un sistema trifásico y calcular de forma correspondiente la potencia activa, reactiva y aparente. Además de esto, el alumno puede comprender fácilmente diferentes parámetros de 3 fases, como voltaje de línea, corriente de línea, voltaje de fase, corriente de fase y sus relaciones mutuas para verificar las propiedades de estrella y delta en el circuito trifásico.

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

General
Especificaciones
Lista de Experimentos
Ficha técnica
Descargar

Categoría	Laboratorios

Nvis7005 Descargar (522.26k)

- Carga inductiva incorporada
- Instalación para configurar Star y Delta Load
- La placa de control consiste en material FRP de alto grado para proporcionar la máxima seguridad a los usuarios
- Provisto de portalámparas para utilizar la carga externamente
- Equipado con lámparas de indicación de suministro
- Diseñado teniendo en cuenta todas las normas de seguridad
- Representación diagramática para la facilidad de las conexiones
- Diseño exclusivo y compacto
- CD de tutoriales del producto

- Mains Supply: : Three Phase, 415 V ± 10 %, 50 Hz
- Load: Resistive Load (R) and Resistive - Inductive Load (RL)
- Digital Meters Used:
             -- Wattmeter: 1500 W(2 nos.)
             -- AC Voltmeter: 450 V
             -- AC Ammeter: 5 A
- MCB (TPN): 10 A
- Optional:
       Three Phase Variac, 10 A

- Medición del factor de potencia en un circuito trifásico
- Medida de la potencia activa, reactiva y aparente en un circuito trifásico por un método de 2 wattímetros
- Medición de parámetros trifásicos en configuraciones de estrella y delta
