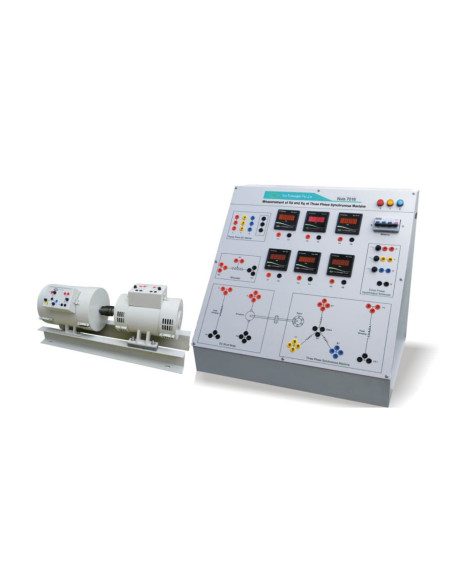

Nvis 7016 Laboratorio para Medición de Xd y Xq de la Máquina Sincrónica Trifásica

Incluye terminales separados para el reóstato y tres puntos de arranque provistos en la configuración del control para que los estudiantes puedan hacer las conexiones por sí mismos con las protecciones adecuadas.

• Características:

- Arreglo de carga eléctrica
- Arreglo de acoplamiento del eje flexible
- Provisto de tacómetro digital
- Máquina con aislamiento Clase "B"
- Base / canal para trabajos pesados
- Equipado con lámparas de indicación de suministro
- Terminales provistos para usar el opcional de forma externa
- Equipado con lámparas de indicación de suministro
- Diseñado teniendo en cuenta todas las normas de seguridad
- Representación diagramática para la facilidad de las conexiones
- Diseño exclusivo y compacto
- Tutorial de productos en línea

- Mains Supply: Three Phase, 415 V±10 %, 50 Hz
- Machines Specification (2 nos.):
          -- Both the Machines are flexibly coupled and mounted on “C” channel base
- DC Machine:
          -- Type: Shunt
          -- Rating: 2 HP
          -- Voltage Rating: 220 V ±10 %
          -- Speed: 1500 RPM ±5 %
          -- Insulation: Class “B”
- Three Phase Synchronous Machine:
          -- Type: Star Connected
          -- Voltage Rating: 415 V
          -- Rating: 3 HP
          -- Speed: 1500 RPM
          -- Excitation Voltage: 120 V ±10 %
          -- Insulation: Class “B”
- Digital Meters used:
          -- DC Voltmeter: 300 V
          -- DC Ammeter: 10 A
          -- AC Voltmeter: 450 V (2 nos)
          -- AC Ammeter: 5 A & 10 A (1 each)
- MCB (TPN): 10 A
- Optional:
          -- DC Power Supply Nvis 725 / Nvis 725A
          -- Rheostat 2.8 A, 220 Ω
          -- Three Phase Variac 10 A

- Estudio y medición del eje directo (Xd) y del eje de cuadratura (Xq) Reactancia mediante prueba de deslizamiento
- Estudio y medición de la impedancia de secuencia positiva del generador síncrono trifásico
- Estudio y medición de la impedancia de secuencia negativa del generador síncrono trifásico
- Estudio y medición de la impedancia de secuencia cero del generador síncrono trifásico
